Re: Про макетки

И паутина из провода в ПВХ(!) изоляции.

Таким проводом мы и паяли. Моножила луженая диаметр примерно 0,2 в пвх изоляции. Не зачищая её паяешь вместе с изоляцией. И грязи вроде не было. У меня где то до сих пор сохранился пучок этого провода.

---

Меня постоянно преследуют умные мысли, но я быстрее...

adsh

Реалист

Откуда: Киев

Здесь с 16.01.2004

Сообщений: 4,967

Сайт

Re: Про макетки

Если, лично Вам, проще и удобнее на макетках

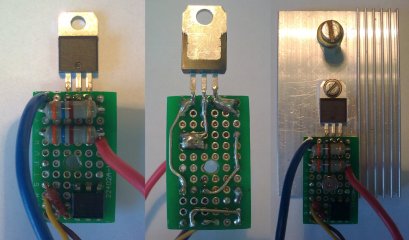

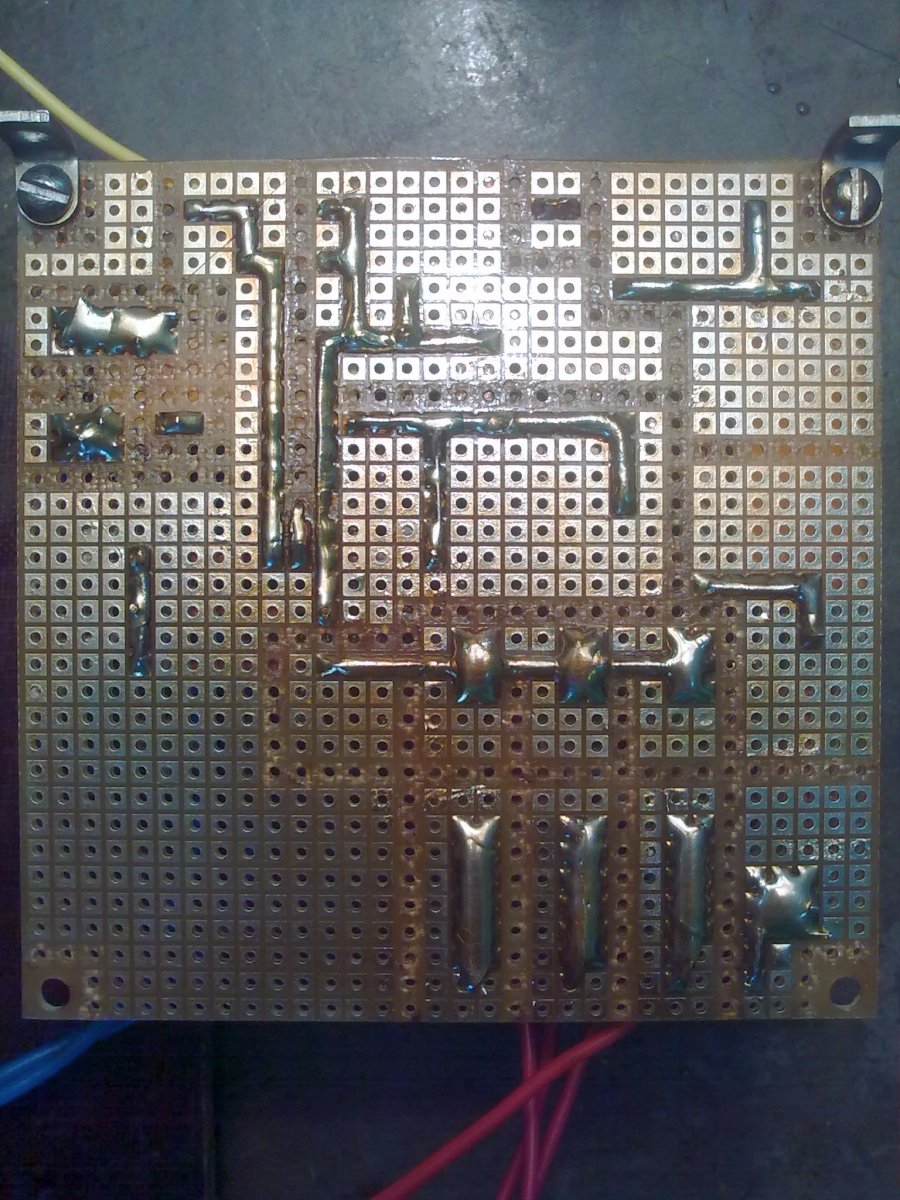

Пока я на них только пытаюсь паять. Вот - примеры:

Полностью освоил лишь рисование лаком. Ещё, в 90-х, были классные переводные картинки кооператива Линия. Контактные площадки и дорожки. Просто прикладываешь к текстолиту и прикатываешь шариковой ручкой. Выходило - почти как заводские. Мне это нравилось больше всего. Сейчас бы такие купил.

---

Саша

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 212

Re: Про макетки

Именно о таких результатах я и говорил. Для однажды сделать мультивибратор, вполне хороший подход. Но я делал чуть более сложные схемы, например, переход между Ардуино и и 40-ка пиновым разъёмом, когда потребовалось восстановить старый станок с погибшими "мозгами".

Сильно разочаровался в методе, как в плане красивости соединений сзади, так и в плане затрат труда и времени. Про удобство замены элементов, особенно многовыводных, в подобном монтаже, лучше промолчу.

Просто, лично для себя, убедился, что более разумной альтернативы, чем ЛУТ + сверление ЧПУ не существует. Точнее, альтернатива ЛУТ - фоторезист. Но, это дольше и затратнее, поэтому применяю только при повышенных требованиях к платам.
Повторюсь, вывод исключительно в применении к моим технологическим возможностям и требованиям к платам.
Нравятся кому то макетки? Бога ради!

Отредактировано I_Avals (09.01.2026 13:32:40)

---

No one is perfect.

vlnik

Ветеран

Откуда: Новосибирск

Здесь с 03.10.2009

Сообщений: 2,414

Re: Про макетки

что более разумной альтернативы, чем ЛУТ + сверление ЧПУ не существует.

Не, ну если есть станок с ЧПУ то конечно.
А замена элементов с макеток, тот еще геморрой.

---

Меня постоянно преследуют умные мысли, но я быстрее...

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 212

Re: Про макетки

если есть станок с ЧПУ

Что значит если есть? С неба не упал. Просто взял и сделал. Что и всем советую. Если для целей сверления ПП и обрезки контура, подойдут даже дерево и мебельные направляющие. При сверлении особой жёсткости не требуется. А когда почувствуете вкус, можно и что то посерьёзнее.
Оглянитесь. В окружающем мире полно механики, подходящей для станка. Зачастую, бросовой. Просто нужно взглянуть на неё под правильным углом.

---

No one is perfect.

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,268

Re: Про макетки

А замена элементов с макеток, тот еще геморрой.

На моих с пятаками без дырок навесной монтаж, меняется быстро и просто.
Только я уже лет 20 ничего на них не макетировал.

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,204

Re: Про макетки

Просто взял и сделал.

Для любительских поделок и макетирования достаточно и настольной сверлилки.
Я вообще на напольном станке сверлю, с 600 ваттным мотором
0.8мм и выше. Твердосплавное сверло и вперед.
Если что-то серьезное иои серия - то заводское изготовление плат. По потраченному времени мне это дешевле.

vlnik

Ветеран

Откуда: Новосибирск

Здесь с 03.10.2009

Сообщений: 2,414

Re: Про макетки

На моих с пятаками без дырок навесной монтаж, меняется быстро и просто.

Я тоже когда то такие делал. Там конечно, легко меняется. Можно даже СМД элементы паять.  Не микросхемы конечно, но некоторые конденсаторы и резисторы, да и диоды. А тут в дырочки запаял, иногда, что бы монтаж плотнее был еще и выводы элементов пропускаешь в соседние, вместо перемычки. А потом, если надо демонтировать? Проще выкусить.

Только я уже лет 20 ничего на них не макетировал.

Надо вспомнить молодость. УНЧ класса Д!

Оглянитесь. В окружающем мире полно механики, подходящей для станка. Зачастую, бросовой. Просто нужно взглянуть на неё под правильным углом.

У нас два брата, рентгенами занимаются. Один у нас работает, другой от нас перешёл в другую фирму. Там только рентгены и МРТ.
Они со списанных всю механику домой тащат. Там такие направляющие!! Там такие движки с редукторами и проч. механика! Можно станок собрать со столом 2х2 метра!  И у них это в планах есть...уже лет 10..
А я не хочу заниматься тем, чем никогда не занимался. Времени и так мало...осталось.
Лучше макетки, рисование, Можно ЛУТ, но ни разу не делал. Можно конечно племянника попросить. Но лень!  Или по Евгению..заводским методом. Знаю пару человек, просто в Китае заказывают. И у нас в городе есть фирмы такие, но получается дороже, чем в Китае.
Опять же, у них минимальное количество 100500штук. А мне пару допустим надо.   А в Китае можно и одну заказать.

Я вообще на напольном станке сверлю, с 600 ваттным мотором
0.8мм и выше. Твердосплавное сверло и вперед.

Наверное станок довольно точный, без биений? У меня есть некоторое количество таких свёрл, пробовал ручной сверлилкой, сразу ломаются.
Им же еще оборотов побольше желательно.

---

Меня постоянно преследуют умные мысли, но я быстрее...

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,204

Re: Про макетки

Наверное станок довольно точный, без биений? У меня есть некоторое количество таких свёрл, пробовал ручной сверлилкой, сразу ломаются.
Им же еще оборотов побольше желательно.

Да, хоть и китайский. Руками твердосплавом не работает.

Добавлено спустя 48 с:

Там такие направляющие!!

Я куму такого подогнал машину. Скоро 10 лет постройки станка будет

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 212

Re: Про макетки

заводское изготовление плат. По потраченному времени мне это дешевле

Если завод под рукой, то да. Особенно, если сам внутри. Мне тоже, что то поточить или фрезернуть, по времени 3 минуты пройтись до мастерской и отдать эскиз. К вечеру будет. Но, так не у всех и правилом считаться не может.

А если заказывать в Китае, то домашнее изготовление, описанным мной методом существенно быстрее. Качество, понятно, не сравнить. Стоимость, тоже. Да и чаще всего нужна одна плата. JLCPCB ~$2–$7 за 5–10 штук ~100×100мм. За цифры не ручаюсь, из обзоров. Лично меня очень смущают сроки и минимальное количество заказа. Поскольку платы разрабатываю сам, легко учесть технологические ограничения. А, поскольку речь о звуке, чаще ламповом, ограничения никак не мешают.

Всё это бесконечно индивидуально. У всех свои возможности и причины. Кому то хватает настольной сверлилки. Мне же хочется, чтобы она сверлила сама. Чего и добился. Бонусом, возможности такого ЧПУ намного превосходит возможности настольной сверлилки. Но, каждый выбирает по себе.

А я не хочу заниматься тем, чем никогда не занимался

Разве кто то заставляет? Инструменты, станки, приспособления появляются дома не потому, что они существуют вообще, а потому, что они нужны именно Вам.
И покупать никто не запрещает. Трансивер Icom предпочёл купить. Станок ЧПУ, сделать.

Отредактировано I_Avals (09.01.2026 22:21:14)

---
