#1 06.02.2016 11:11:54

AlexMax
-
Здесь с 17.03.2008
Сообщений: 576
LinuxFirefox 37.0

Китайский измеритель R-L-C ESR

Купил на алиэкспрессе на пробу измеритель R-L-C-ESR:


Помимо конденсаторов и катушек позволяет измерить бету транзитора и определить цоколевку:


Провел сравнение с прибором E-7-15 на конденсаторах, снятых с магнитофона Астра (91 года) и новых:

К50-35 91 года выпуска, 220 мкФ, 63В:
  Китай: 233.5 мкФ, 0.11 Ом
  Е7-15: 223.2 мкФ, 0.5 Ом

К50-35 91 года выпуска, 470 мкФ, 40В:
  Китай: 475.2 мкФ, 0.01 Ом
  Е7-15: 456.9 мкФ, 0.21 Ом

Jamicon ТК новый, 4700 мкФ, 16В:
  Китай: 4781 мкФ, 0.03 Ом
  Е7-15: 4340 мкФ, 0.036 Ом

Jamicon HS новый, 220 мкФ, 400В:
  Китай: 204,2 мкФ, 0.21 Ом
  Е7-15: 198,8 мкФ, 0.35 Ом

К50-16 91 года выпуска, армянского разлива, 2000 мкФ, 25В, мертвый:
  Китай: не воспринял армянский разлив, долго думал, потом обозвал его диодом и даже выдал падение напряжения на "диоде".
  Е7-15: К армянину строг, 6 мкФ, 404 Ом

Daewoo, 91 года выпуска (тоже с магнитофона), 220 мкФ, 25В
  Китай: 204,2 мкФ, 0.41 Ом
  Е7-15: 194,6 мкФ, 0.73 Ом

Неполярный пленочный, новый, тип неизвестен, 1мкФ, 400В.
  Китай: 982,1 нФ
  Е7-15: 978 нФ

Прибор придумали не китайцы, а честно спионерили у немца Карл-Хайнца Кюббелера (www.mikrocontroller.net/). Но китайцы могут наладить серийное производство за пару дней для любой более-меннее полезной вещи, чем и славятся. smile

Судя по результатам ценен как портативный тестер. Е7-15 не очень переносной и имеет крайне неудобные и слабые щупы.
При цене меньше 10 баксов и бесплатной доставкой купить такой гораздо практичнее, чем покупать отдельно атмегу, делать плату, паять и т.п.

В дальнейшем хочу на пробу купить такой же портативный осциллограф, стоит около 20 баксов.

Вне форума

#2 06.02.2016 12:02:45

vlnik
Ветеран
Откуда: Новосибирск
Здесь с 03.10.2009
Сообщений: 1,654
Windows 7Internet Explorer 11.0

Re: Китайский измеритель R-L-C ESR

У меня хлопцы на работе года 2 назад такой приобрели. Коробочку ему сваяли. Для большинства случаев точность вполне достаточна.


Меня постоянно преследуют умные мысли, но я быстрее...

Вне форума

#3 06.02.2016 16:56:37

pantelei4
албанец
Откуда: Мелитополь
Здесь с 09.12.2005
Сообщений: 4,125
Windows XPOpera 12.17

Re: Китайский измеритель R-L-C ESR

AlexMax пишет:

Купил на алиэкспрессе на пробу измеритель R-L-C-ESR:

А может он прям в схеме, без выпаивания ESR мерить?
Просто в практике ремонта  это самая востребованная возможность.
У меня самодельный стрелочный показометр справляется на ура, для отбраковки электролитов годен/не годен. А новые... чо их мерить +80/-20%, запаял да и всё. smile
Добротность катушек меряет?

Отредактировано pantelei4 (06.02.2016 17:10:07)

Активен

#4 06.02.2016 17:27:00

AlexMax
-
Здесь с 17.03.2008
Сообщений: 576
LinuxFirefox 37.0

Re: Китайский измеритель R-L-C ESR

Без выпаивания вроде не умеет. По крайней мере электролиты на битой материнской плате не смог измерить, показывая то доли ома, то пикофарады.
С другой стороны, на простой плате симисторного диммера емкость измерил точно.
Добротность не измеряет, только индуктивность и активное сопротивление. Небольшие катушки считает резисторами.
Как сделаю к нему нормальные щупы, смогу проверить точно.

Отредактировано AlexMax (06.02.2016 17:27:47)

Вне форума

#5 06.02.2016 17:40:19

pantelei4
албанец
Откуда: Мелитополь
Здесь с 09.12.2005
Сообщений: 4,125
Windows XPOpera 12.17

Re: Китайский измеритель R-L-C ESR

AlexMax пишет:

Небольшие катушки считает резисторами.

А большие, первичку сетевого транса, в сравнении с Е7?

Активен

#6 06.02.2016 17:52:06

AlexMax
-
Здесь с 17.03.2008
Сообщений: 576
LinuxFirefox 37.0

Re: Китайский измеритель R-L-C ESR

На китайском блоке питания 6В 2А, первичка:
Китай: R=171.1 Ом L=6,87 Гн;
Е7-15: R=48 мкСм  L=5,9 Гн;

Омметр М890G R=170.9 Ом.

Отредактировано AlexMax (06.02.2016 17:52:32)

Вне форума

#7 24.04.2018 19:19:23

pantelei4
албанец
Откуда: Мелитополь
Здесь с 09.12.2005
Сообщений: 4,125
Windows XPFirefox 45.0

Re: Китайский измеритель R-L-C ESR

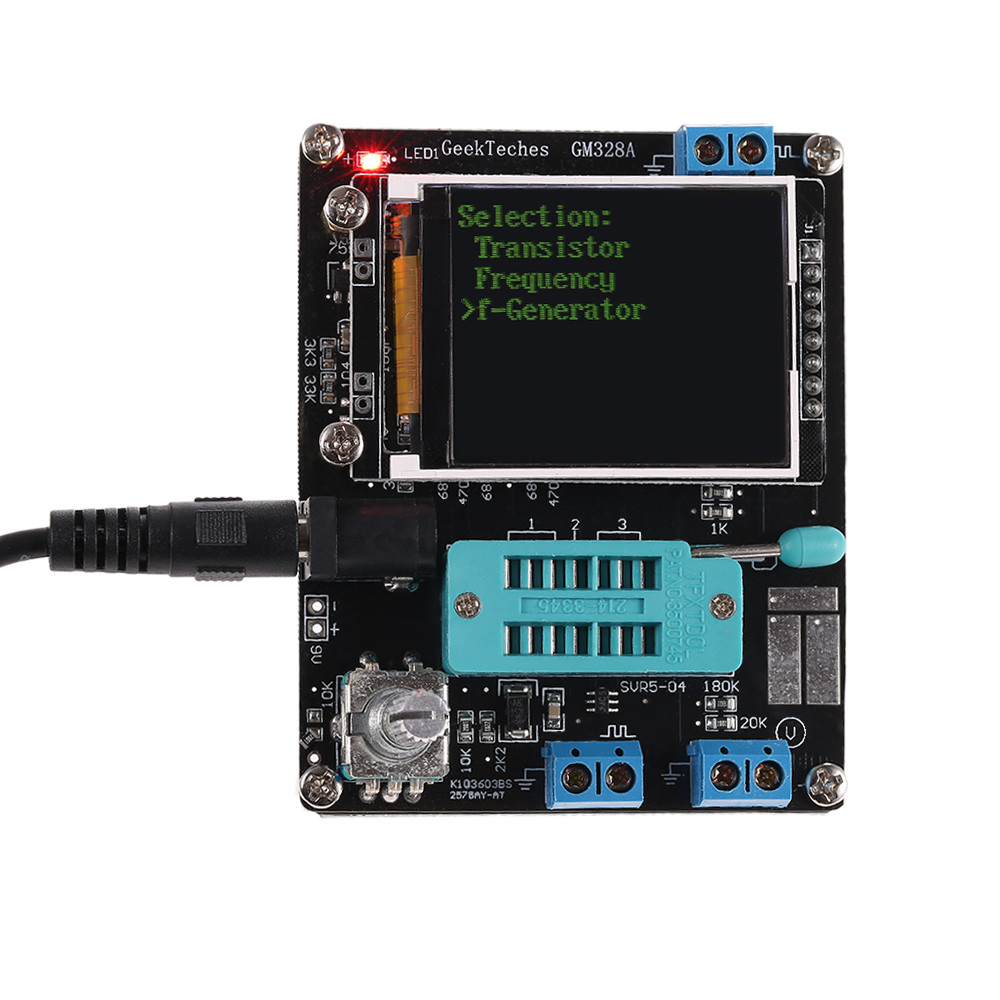

Прикупил на пробу gm328a.
ru.aliexpress.com/item/LCD-GM328A-Trans … 40696.html
Работает, почти все меряет, ненужная безделушка.  unknw

Активен

#8 24.04.2018 19:25:09

vlnik
Ветеран
Откуда: Новосибирск
Здесь с 03.10.2009
Сообщений: 1,654
Windows 10Opera 43.0

Re: Китайский измеритель R-L-C ESR

pantelei4 пишет:

ненужная безделушка.

Почему ненужная? Если работает правильно...


Меня постоянно преследуют умные мысли, но я быстрее...

Вне форума

#9 24.04.2018 19:36:45

pantelei4
албанец
Откуда: Мелитополь
Здесь с 09.12.2005
Сообщений: 4,125
Windows XPFirefox 45.0

Re: Китайский измеритель R-L-C ESR

vlnik пишет:

Почему ненужная?

Потому что есть более точные и удобные приборы. Не знаю пока, для чего эта штука может мне пригодиться. Брал для интереса, у всех есть, а у меня нет.  banghead

Активен

#10 24.04.2018 19:50:05

vlnik
Ветеран
Откуда: Новосибирск
Здесь с 03.10.2009
Сообщений: 1,654
Windows 10Opera 43.0

Re: Китайский измеритель R-L-C ESR

pantelei4 пишет:

Потому что есть более точные и удобные приборы.

У меня на работе есть подобное. Только не панелька, а провода с зажимами. Можно подключить к транзистору не выпаивая. Для быстрого тестирования очень даже. Определяет и тип и проводимость. Буржуи ведь не пишут полного названия на транзисторах. Очень часто не пишут...Пока его найдёшь в интернете. А тут подключил и все ясно! Почти всё... lol Вернее, чуть-чуть все... lol

Добавлено спустя 01 мин 28 с:

pantelei4 пишет:

Брал для интереса,

Да скажи-из жадности.. lol Если есть более точные...


Меня постоянно преследуют умные мысли, но я быстрее...

Вне форума
