Плавное включение ламп

Jaxon · 16.10.2015 13:50:21

Разница только в том что на 4х диодах или ПЭВе будет рассеиваться доп. мощность. Пусть течет 2Аrms, 2А*0,7V*4шт + 2А*2V (транзистор) = почти 10ватт. Т.е. весь огород потребует радиатора.
И надежности это не прибавит.
Вам советуют красивое 2х проводное(!) решение. Думать надо в этом направлении, 143% smile .

Отредактировано Jaxon (16.10.2015 14:03:59)

pantelei4 · 16.10.2015 16:47:45

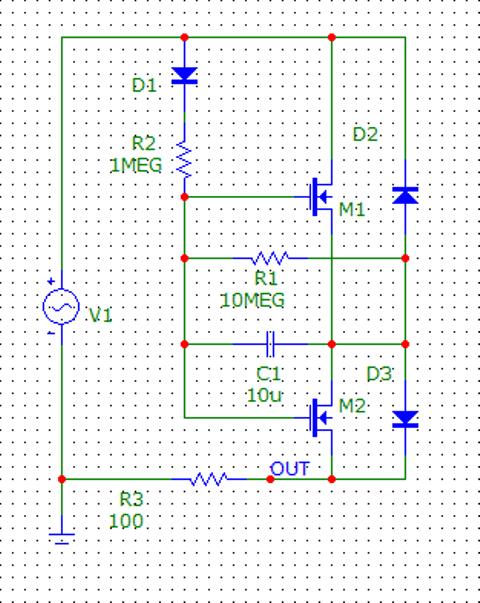

Саша, вот простая схема, которая будет работать, а если приладить ТТ создающий вольтодобавку в затворы, то греться будет нечему.

Мосфеты можно взять недорогие P6NK60
www.st.com/web/en/resource/technical/do … 002937.pdf
Обратные диоды разумеется ставить не нужно, они уже в транзисторах, как и защитные стабилитроны в затворах.

Отредактировано pantelei4 (16.10.2015 17:01:07)

adsh · 16.10.2015 18:51:38

Jaxon пишет:

Разница только в том что на 4х диодах или ПЭВе будет рассеиваться доп. мощность.
И надежности это не прибавит.

Ну - ПЭВ вообще-то тяжело убить.

Jaxon пишет:

Вам советуют красивое 2х проводное(!) решение. Думать надо в этом направлении, 143%

Токовый трансформатор? Его ещё нужно где-то выдрать, делать и подгонять.

Vasil · 16.10.2015 18:53:32

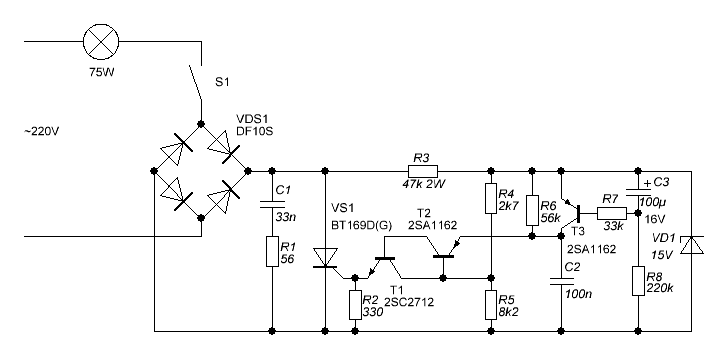

Вот тоже попробовал двухпроводную схемку:

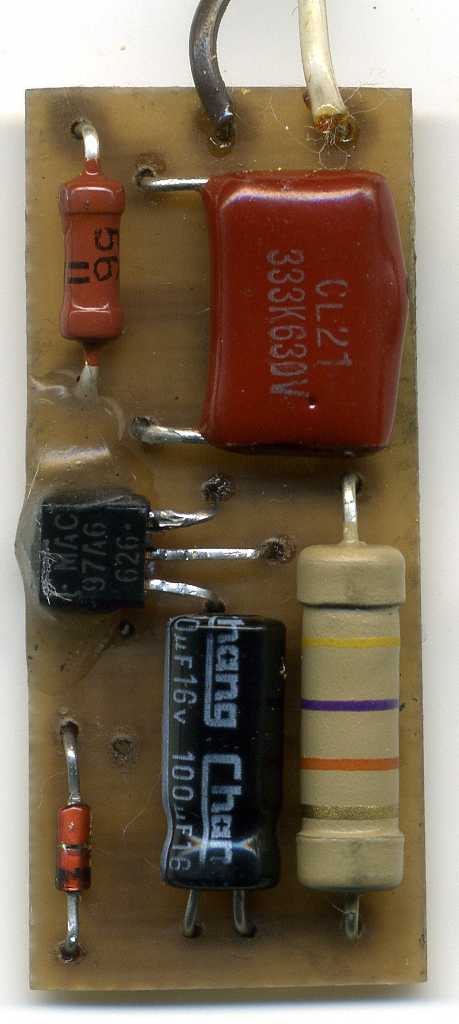

"монтажка" smile

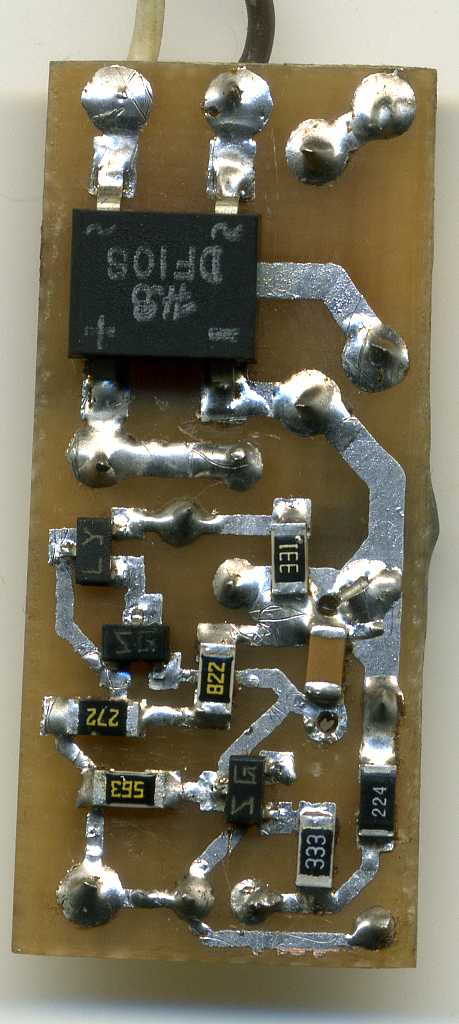

платка в Лейаут

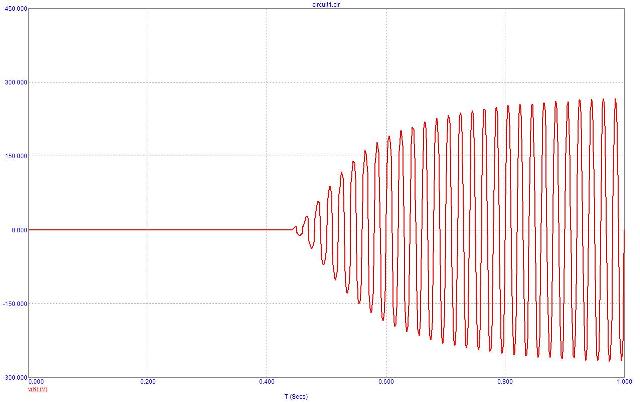

моделька в Протеус
Номиналы подобраны так, чтобы нить накала хоть и слабо, но светилась примерно 0.5сек. Потом идет примерно 1сек. разогрев (при 100мкФ). Начальный угол открытого состояния тиристора сильно зависит от номиналов делителя R5,R6 и R7. Тиристор открывается не полностью недотягивает 50-60 градусов до полного полупериода, - не хватает тока для полного насыщения Т3. И еще недостаток, схема полностью восстанавливается примерно через 15с - полностью разряжается С3. При нагрузке 75Вт детали те горячие, при 100Вт уже около 60-70гр. Можно попробовать одеть на платку термоусадку и куданибудь ее засунуть smile .
В выключатель, если влезет. Модель в Протеусе очень даже похоже себя ведет как и в железе. Наиболее информативно напряжение на VS1 (в протеусе обозначения не совпадают со схемой).

Отредактировано adsh (16.10.2015 21:43:22)

adsh · 16.10.2015 18:53:33

@pantelei4, а питание там переменкой или после моста?

Добавлено спустя 02 мин 27 с:
@Vasil, а как насчёт помех? Слишком сложно для такой задачи, нет?

pantelei4 · 16.10.2015 19:03:47

adsh, естесственно переменка, с ТТ не вижу проблем витков 50 на маленьком колечке должно хватить.

adsh · 16.10.2015 19:07:28

pantelei4 пишет:

витков 50 на маленьком колечке должно хватить

У меня есть всякие импульсные трансформаторы из колечек, залитых эпоксидкой. Можно попробовать, глянуть только диаметр обмотки.

Добавлено спустя 01 мин 38 с:
@pantelei4, а сколько Ватт рассеивается на транзисторе, что говорит симулятор?

pantelei4 · 16.10.2015 19:13:26

adsh, в этой схеме без вольтодобавки будет прямое падение около 4V, если ключ открыть полностью, то Rds по датащету 1Ом. Так шо прикинуть нетрудно.

adsh · 16.10.2015 19:17:01

pantelei4 пишет:

в этой схеме без вольтодобавки будет прямое падение около 4V, если ключ открыть полностью, то Rds по датащету 1Ом.

4 В и 1 Ом - это 16 Вт - те же яйца, что и с биполярником / диодами / резистором, только в профиль unknw .

pantelei4 · 16.10.2015 19:26:56

adsh, я понимаю, что Вы химик по образованию, но объяснить сказанное мной нема сил.
Даже не знаю с чего начать. unknw

Отредактировано pantelei4 (16.10.2015 19:27:43)
