#91 16.10.2015 21:53:32
- Jaxon
- радиолюбовник
- Откуда: Николаев
- Здесь с 22.01.2004
- Сообщений: 3,058
Re: Плавное включение ламп
Не зря они корректоры мощности вовсю продвигают.
То вы форму тока в нулевом проводе не видели . Но он текеть не только там - а где угодно! По трубам отопления, водопровода и газа. Для этого, вернее ОТ этого , я спрашивал про пермаллой в соседней ветке.
ЗЫ.
Еще раз за катушки спасибо. И клей годный!
ЗЗЫ
Если завтра будет желание после рыбалки- попробуя сделать макет идеи. Но не уверен что будет:)
Вне форума
#92 16.10.2015 21:58:49
- Vasil
- Ветеран
- Откуда: близ Киева
- Здесь с 23.01.2004
- Сообщений: 1,199
Re: Плавное включение ламп
..
Если завтра будет желание после рыбалки- попробуя сделать макет идеи. Но не уверен что будет:)
Главное, хорошее настроение. От рыбалки, или работы, не важно
В любом случае, желаю удачи
.
Вне форума
#94 16.10.2015 22:10:56
- y_b_d
- Ветеран
- Откуда: Украина, Горловка
- Здесь с 08.01.2013
- Сообщений: 404
Re: Плавное включение ламп
симисторы хороши, но генерят помехи
Помехи будут возникать только при включени лампы, а затем симистор будет включаться в начале
полупериода и помеха будет минимальной.
Самое смешное, что танзисторные схемы тоже вырезают часть полупериода и по уровню
помех мало отличаются от симисторных.
Вне форума
#95 16.10.2015 22:12:58
- Jaxon
- радиолюбовник
- Откуда: Николаев
- Здесь с 22.01.2004
- Сообщений: 3,058
Re: Плавное включение ламп
Для плавного включения за пол секунды , имхо, все равно, какой там уровень помех будет и т.п. Включают раз в минуту... да и то не всегда.
Надежность у тиристора однозначно выше- нет активного режима.
Вне форума
#97 17.10.2015 01:45:05
Re: Плавное включение ламп
Можно применить токовый трансформатор
А как под него правильно подбирают сердечник, чтобы был минимального сечения, но не насыщался? Допустим - максимальный ток 3 А. Понятно, что обмотка должна быть намотана проводом, чтобы не грелся, а касательно числа витков под конкретный сердечник? Это можно как-то выразить в привычных нашему глазу трансах на 220?
Саша
Вне форума
#98 17.10.2015 09:45:10
- Vasil
- Ветеран
- Откуда: близ Киева
- Здесь с 23.01.2004
- Сообщений: 1,199
Re: Плавное включение ламп
Подвожу черту, лаб.раб.№2.
Померял температуру медецинским пирометром после 5ти минутного прогрева.
Нагрузка лампочка 75Вт
Мост 36, тиристор 42, R3 37
Нагрузка лампочка 100Вт
Мост 45 , тиристор 50, R3 40
Хотя не знаю, насколько ему верить.

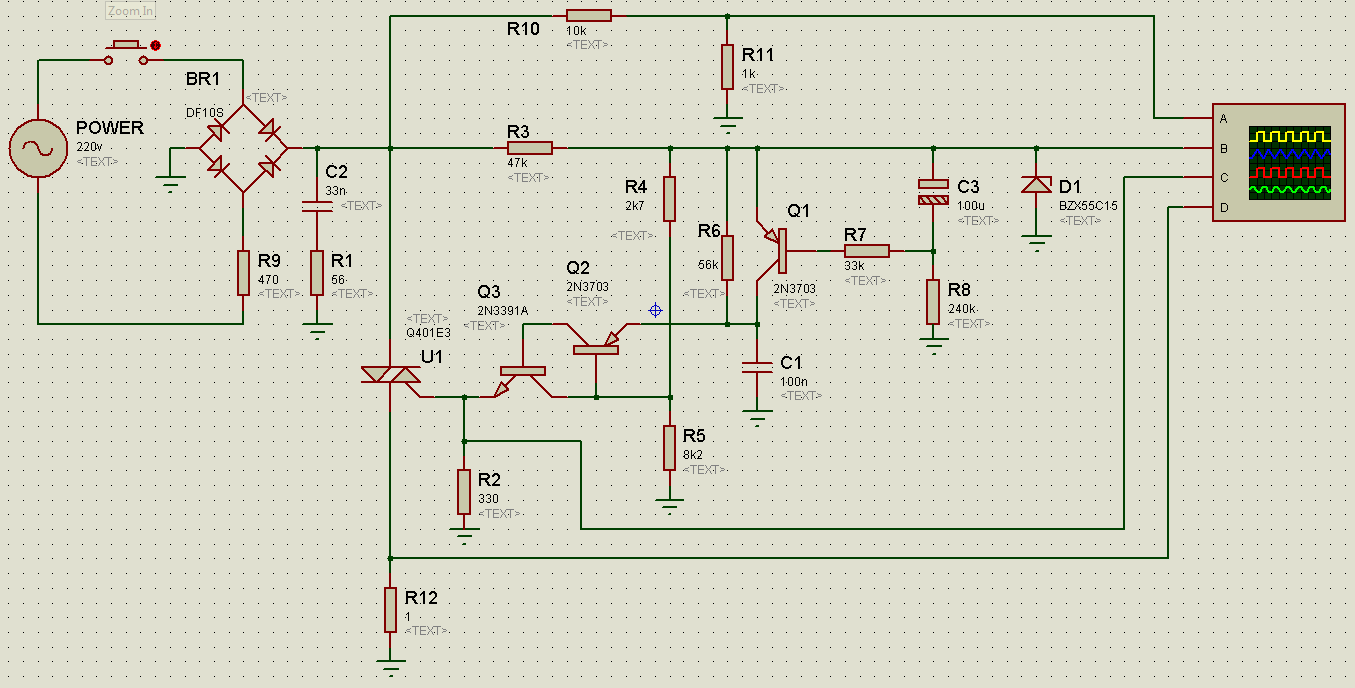

Подправлена модель
в части измерения тока через нагрузку. Ошибка в начальном посту, открывание тиристора в момент включения определяется R4,R5 и R6. Если после щелчка выключателя лампочка не буде подавать признаков жизни, народ офигевать будет, я даже слышу первое слово .
Протеус

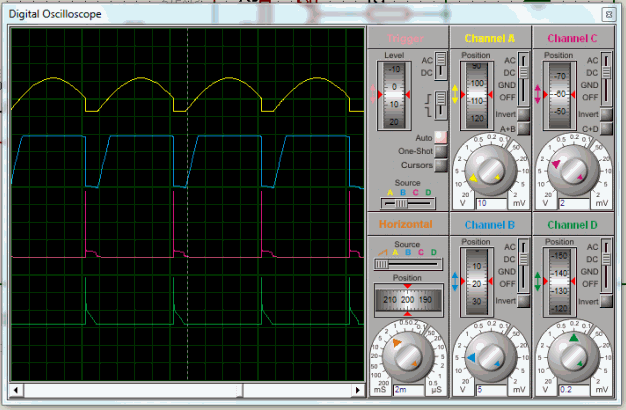

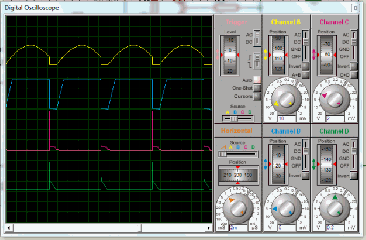

Начальная фаза включения

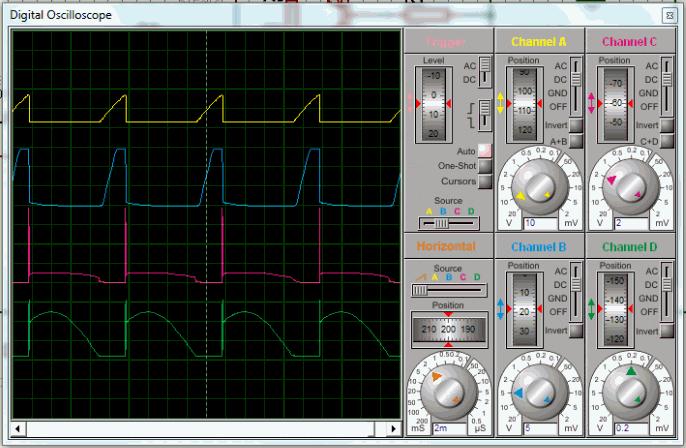

Конечная.
Тиристор не дотягиват до полного отрывания около 3мс.
В статье Бирюкова
Амплитудное, среднее, эффективное
для фазового регулятора получаем:
Лампочка будет светить на примерно 0.86 мощности от номинальной. Правда тут не учтено,
Также как и в модели, что она нелинейный элемент.
Отредактировано adsh (17.10.2015 21:42:17)
Вне форума
#99 17.10.2015 14:15:49
- Jaxon
- радиолюбовник
- Откуда: Николаев
- Здесь с 22.01.2004
- Сообщений: 3,058
Re: Плавное включение ламп
А как под него правильно подбирают сердечник
Я ж писАл. Возьмите мелкий транс сетевой. Разборной. Первичку удалить. Такое на барахолке есть по-любому. Желательно знать на сколько расчитана вторичка (скажем 12 вольт)
Мотаете 1виток. Это будет сетевой провод. Включаете нужную нагрузку послед. с ним. На вторичке подбираете нагрузочный резистор так, чтоб на нем было номинальное напряжение вторички. Все.
т.е. для мелкого транса в пару ватт- это будет порядок десятков-сотни Ом.
Вне форума
#100 17.10.2015 16:40:02
Re: Плавное включение ламп
Я ж писАл
Вот это написано только сейчас:
На вторичке подбираете нагрузочный резистор так, чтоб на нем было номинальное напряжение вторички.
не знаю, насколько ему верить
На ощупь понятно. 60 градусов можно держать пальцами несколько секунд. Если около 50 - можно держать долго.
Саша
Вне форума
