#291 28.09.2017 22:06:44
- y_b_d
- Ветеран
- Откуда: Украина, Горловка
- Здесь с 08.01.2013
- Сообщений: 337
Re: Проблемы с 3УСЦТ
Конструктивная критика приветствуется.
Если изображение хорошее, значит, все правильно.
Слева на краю экрана наблюдается едва-едва заметная, чуть более светлая, вертикальная полоса изображения
Возможно, виноват С29 в МЦ.
Вне форума
#292 28.09.2017 22:20:13
Re: Проблемы с 3УСЦТ
Если изображение хорошее, значит, все правильно.

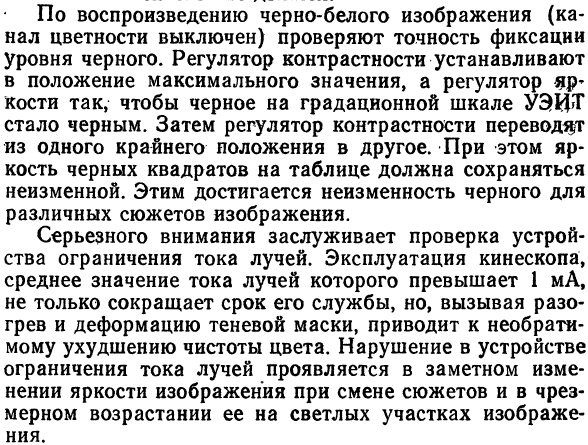

Хорошее. Меня на это навела вот эта лирика из вступительных глав - первый абзац:
Лишь из неё стал понятен физический смысл "уровня чёрного". Я не совсем понимаю, как можно настраивать уровень чёрного по осциллографу "на уровне 120-130 В" (так он пишет в настройке), если этот уровень будет плавать от кинескопа к кинескопу и ещё зависит от ускоряющего напряжения и тока анода
.
Возможно, виноват С29 в МЦ.
Г-мм. Синяя такая капелька, ёмкость критична?
Саша
Вне форума
#293 28.09.2017 22:20:34
- pantelei4
- албанец
- Откуда: Мелитополь
- Здесь с 09.12.2005
- Сообщений: 4,726
Re: Проблемы с 3УСЦТ
Возможно, виноват С29 в МЦ.
Или С10 по ускоряющему, в строчке.
Вне форума
#294 28.09.2017 22:25:43
Re: Проблемы с 3УСЦТ
Или С10 по ускоряющему, в строчке.
Спасибо за идею - завтра пойду попрошайничать к хозяевам высоковольтных спектрометров
.
Добавлено спустя 04 мин 03 с:
Еле заметные тёмные горизонтальные волны, толщиной с палец, хаотические перемещающиеся вверх / вниз - это где-то высох кондёр?
Саша
Вне форума
#295 28.09.2017 22:39:13
- y_b_d
- Ветеран
- Откуда: Украина, Горловка
- Здесь с 08.01.2013
- Сообщений: 337
Re: Проблемы с 3УСЦТ
Где-то в блоке питания.
Синяя такая капелька
Значит, нет, зти конденсаторы редко выходят из строя.
Отредактировано y_b_d (28.09.2017 22:44:13)
Вне форума
#296 28.09.2017 23:22:51
- pantelei4
- албанец
- Откуда: Мелитополь
- Здесь с 09.12.2005
- Сообщений: 4,726
Re: Проблемы с 3УСЦТ
завтра пойду попрошайничать к хозяевам высоковольтных спектрометров
Выдернуть к78-2 0.1 мкф из фильтра питания и воткнуть вместо этого бумажного антиквариата.
Вне форума
#297 28.09.2017 23:50:38
Re: Проблемы с 3УСЦТ
Или С10 по ускоряющему, в строчке.
Ха - а его в плате и нет
. Пустое место с завода. Есть С9 - К78-2 (окукленный синий). Резисторы все на месте. По спецификации должен быть МБМ-1500. У меня такие есть новые на работе.
Где-то в блоке питания.
Попробую померить пульсации тестером через плёночник.
Саша
Вне форума
#298 28.09.2017 23:56:12
- pantelei4
- албанец
- Откуда: Мелитополь
- Здесь с 09.12.2005
- Сообщений: 4,726
Re: Проблемы с 3УСЦТ
Попробую померить пульсации тестером через плёночник.
Чо там мерить, по 12 вольтовому стабу поменять емкостя не глядя.
Вне форума
#299 28.09.2017 23:57:11
#300 29.09.2017 00:07:59
- pantelei4
- албанец
- Откуда: Мелитополь
- Здесь с 09.12.2005
- Сообщений: 4,726
Re: Проблемы с 3УСЦТ
По спецификации, из 6 штук таких в телеке там нет 0.1 мк.
Не знаю, я одно время из фильтров надёргал их целую коробку.
Вне форума
