Проблемы с 3УСЦТ

y_b_d · 25.09.2017 16:16:25

Да.

adsh · 27.09.2017 01:45:11

Поставил переменник на 47 Ом, ещё раз пропаял строчник и выходной транзистор, промыл плату - всё работает.

Впервые за историю телека выставил центровку по горизонтали lol . Ну и подстроил всю геометрию. Она - довольно таки ровная, насколько это можно судить по границам экрана и линиям в новостных выпусках и т.п.

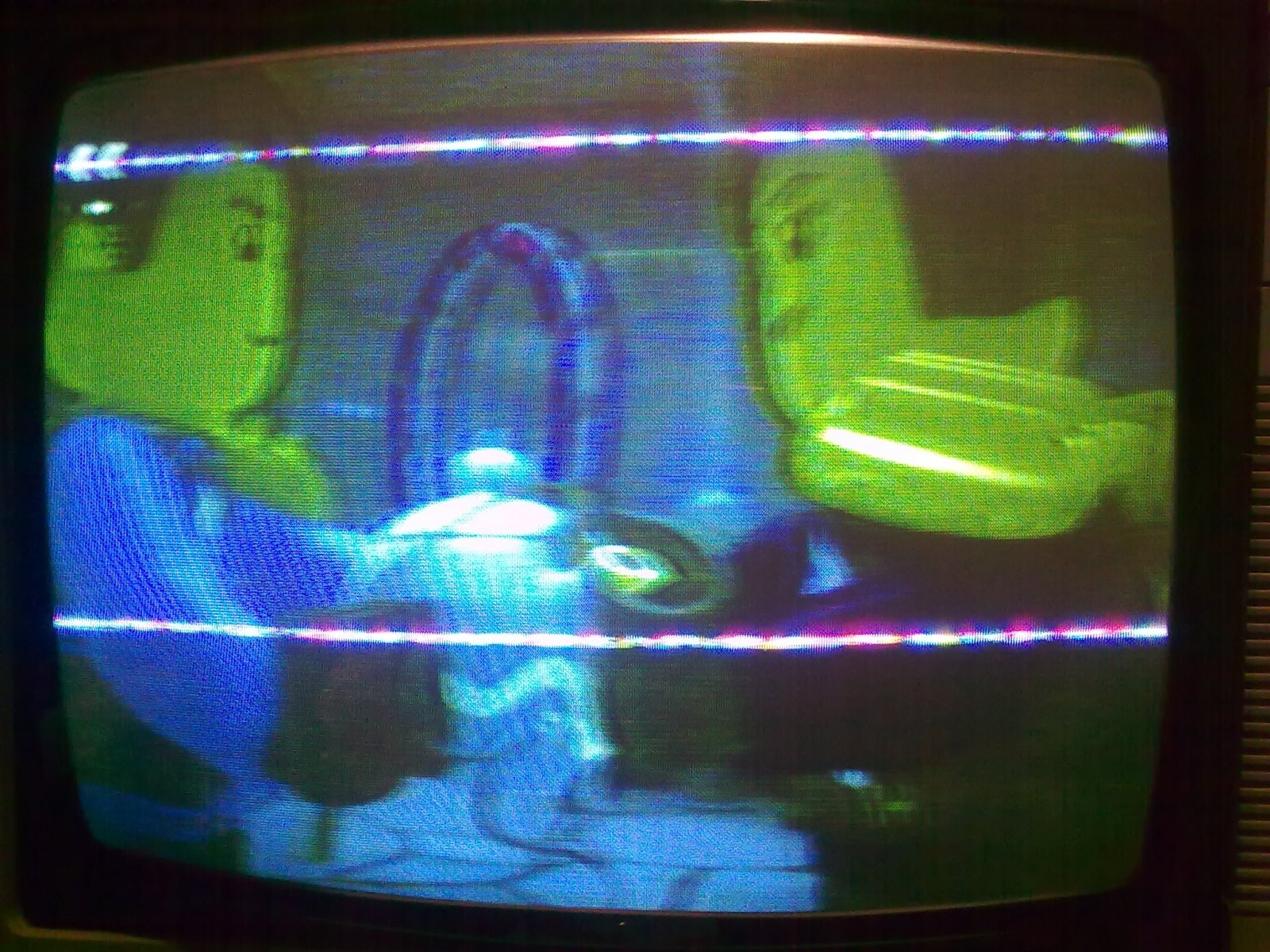

Есть такой глюк. После включения, лишь на одном канале (самый мощный и качественый, ДМВ) присутствуют горизонтальные, переливающиеся всеми цветами, полосы:

Их может быть 1-3. При нажатии на кнопку этого же канала полосы кратковременно пропадают. После пары часов прогрева полосы уходят, но теперь кратковременно показываются, если, опять таки, нажать на эту же кнопку. Баг не зависит от экземпляра установленной платы цветности.

Спустя часа 4 снова появилась две линии yikes . Сопровождаются лёгким потрескиванием в звуке.

Где поискать? Похоже, дело в кадровой. А может это ...видик глючит в телестудии - ночью они крутят одни и те же смешные ролики из интернета и мультики unknw .

Добавлено спустя 24 мин 05 с:
Заметил, что перегрузка по цвету практически зависит лишь от положения ручки "насыщенность". Крутим её "по больше", но чтобы остались все детали, что есть на ч/б.

От подстрочников уровня чёрного в МЦ зависит, в каком положении регуляторов яркости и контраста обеспечивается сбалансированное изображение, ну и общая яркость. От подстроечников размаха тоже зависит общая яркость, но в значительно меньшей степени, чем от подстроечников уровня чёрного. Попытаюсь интуитивно подобрать наилучшие, средние для трёх цветов, положения тех и других подстроечников. Про настройку баланса белого выше уже написали.

Добавлено спустя 40 мин 38 с:

В схеме МРК есть нераспаянный Х3 - вход видео и звука можно подать. Там же и перемычка для отключения МРК от входа МЦ.

Из компа получится замечательный генератор тестового сигнала. Достаточно включиться прямо в выводы перемычки X2N.

Ага - нашёл:

Никакой усилитель делать не надо, уровня сигнала достаточно. Возможны проблемы с МЦ-2, на входе которого должна быть необходимая постоянная составляющая, но эти блоки встречаются редко. В таком случае необходим ещё делитель напряжения, дающий такую же постоянную составляющую, как повторитель на выходе СМРК.

В общем, нужно временно сделать смещение 3-6 В на входном транзисторе МЦ-2 (тупо накинув резистор между его Б-К) и поставить на вход кондёр. Полный модуль сопряжения нагуглил здесь.

y_b_d · 27.09.2017 19:52:35

Две медленно движущиеся полосы - это помеха от сети.
Попробуйте частично вытянуть антенный штекер из гнезда, чтобы уменьшить уровень сигнала на входе.
Если помеха исчезнет, то надо будет отрегулировать АРУ.

adsh · 27.09.2017 20:58:05

y_b_d пишет:

Две медленно движущиеся полосы - это помеха от сети.

Они не движутся и есть только на одном канале на мультиках и программах ВВС о природе. Похоже на крутой видик на передающей станции - я такую помеху припоминаю в видео салонах, во время службы в СА lol .

Добавлено спустя 15 мин 57 с:

pantelei4 пишет:

R5 в верхнее положение.

Ельяшкевич пишет, что это даст завышенный контраст. Я тоже пришёл к такому выводу - нужно немного уменьшить (R41 в СМРК стоит верх).

pantelei4 · 27.09.2017 21:15:46

adsh пишет:

Ельяшкевич пишет, что это даст завышенный контраст.

Завышенного не бывает, бывает заниженный, регулятором же всегда убавить можно.

adsh · 28.09.2017 00:55:29

@pantelei4, тут два момента:

Хочется получить правильную картинку при среднем положении регуляторов яркости и контраста. А крутить их лишь под не совсем удачный сюжет.

По описанию Самуила Абрамовича (с) bayan , уровень чёрного в МЦ задаётся дважды: в первой микросхеме и во второй. Для корректной регулировки в первой служит общий входной регулятор.

Ох, сложно без таблицы и сигнала всё это настроить - намучился. Делается лишь методом тыка и раздалбывания подстроечников banghead . На мгновение заклинило видик на одном из каналов bayan и с пол минуты показывали серую шкалу + цветные полосы + чёрный и белый квадрат. Баланс белого по серой шкале - более менее. Про цвета - сложно сказать, проще судить по снимкам людей на природе. Если удачно выставить насыщенность (а регулировка - довольно резкая), то - неплохо. Есть слияние небольших начальных и конечных участков серой шкалы (примерно одинаково по ширине слитых зон) - завышен контраст при удачной настройке, или опущен уровень чёрного + завышен размах?

adsh · 28.09.2017 02:25:48

Слева на краю экрана наблюдается едва-едва заметная, чуть более светлая, вертикальная полоса изображения, шириной около 3-4 см. Лучше видно, если убрать контраст и выкрутить яркость на максимум. Это - неисправность или нормальное явление?

adsh · 28.09.2017 19:41:32

Почитав Ельяшкевича вывел для себя такой алгоритм регулировки уровня чёрного и размаха в блоке МЦ без приборов.

Уровень чёрного. Без таблицы его удобно ловить на широкоэкранном фильме, по чёрным полям вверху и внизу. Выключаем цвет регулятором насыщенности. Ставим контраст на максимум, яркость делаем такой, чтобы чёрный стал чёрным. Крутим контраст на минимум. Почти нулевая яркость чёрного (как это видится при домашнем свете) не должна меняться при изменении контраста. Тогда сюжеты с разной яркостью будут показываться правильно. Для этого подбираем соответствующее положения регуляторов уровня чёрного одновременно для всех цветов (синхронно ставим их в примерно одно положение). Такое положение этих трёх подстроечников будет лишь одно, в других же их положениях, при изменении контраста яркость чёрного будет повышаться или понижаться (смотря, в какую сторону перекручены подстроечники). Когда точка поймана, выставляем баланс белого по серым тонам изображения, делая это незначительным поворотом подстроечников разных цветов.

Размах. Выкручиваем на минимум ограничение тока лучей. Находим канал, где есть максимально ярко белый текст его названия или элемент логотипа. В Киеве есть, скажем, канал "Правда тут" lol . Ставим контраст и яркость на максимум. Увеличиваем размах одного из цветов. После достижения уровня ограничения ВУ, из указанных выше белых элементов начнёт вылазить цветной шлейф в сторону (в моём случае - вправо). Прикручиваем размах до едва заметного начала ограничения. Проделываем такую операцию с остальными двумя цветами. Потом проводим регулировку баланса белого по самым ярким участкам, аналогично описанному для уровня чёрного. После чего крутим подстроечник ограничения тока лучей до еле-еле заметного понижения яркости.

P.S. Конструктивная критика приветствуется.

Омельян · 28.09.2017 21:03:11

Ждём, что скажет уважаемый Краб.

adsh · 28.09.2017 22:05:26

@Омельян, а по поводу #287 есть мысли?
