Re: Проблемы с 3УСЦТ

Как правильно выставить уровни чёрного и размахи? Несколько не хватает общей яркости и сочности.

Движки чёрного стоят, где-то на 1/3 от земли.

Движки размахов стоят на 1/4-1/3 от земли.

В старой родной плате движки размахов стояли где-то на 4/5 от земли. Яркость и контраст были хорошие. Это - не заводские настройки. Мной было накручено много лет назад.

---

Саша

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 4,981

Re: Проблемы с 3УСЦТ

Мной было накручено много лет назад.

Примерно так же, методом последовательных итераций, сначала поставить все напополам, а потом крутить при выключенной цветности.

adsh

Реалист

Откуда: Киев

Здесь с 16.01.2004

Сообщений: 4,894

Сайт

Re: Проблемы с 3УСЦТ

@pantelei4, т.е. все настройки уровней чёрного и размахов делаются при выключенной цветности? А баланс белого потом получится автоматом?

---

Саша

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 4,981

Re: Проблемы с 3УСЦТ

А баланс белого потом получится автоматом?

Да, это понятие применимо к выключенному цвету, первично.
Включенный может создавать оттенки на чёрном и белом, но это уже другая история.

y_b_d

Ветеран

Откуда: Украина, Горловка

Здесь с 08.01.2013

Сообщений: 411

Re: Проблемы с 3УСЦТ

Я правильно понимаю, что при выключении цвета ч/б картинка выставляется нейтральной R42, R39, R43, а при включённом цвете - R53, R51, R52?

Нет.
Вначале надо отключить цвет, установить максимальную яркость и контрастность и повернуть R20
в блоке развертки в крайнее левое положение для отключения ограничения тока луча.

Резисторами R51-53 надо добиться отсутствия окраски на темных участках изображения,
а R39-43 - на светлых.

Если на ярких участках появляются "тянучки", убрать их резистором R5.

Вернуть R20 в прежнее положение, установить регулятор насыщенности на 2/3.

Цветопередача в PAL должна быть нормальной, а в SECAM один из трех контуров возле TDA4555 -
опознавание, при необходимости регулируйте для уверенного включения режима SECAM;
два других - дискриминаторы, при вращении одного из них окраска изображения изменяется
с красной на зеленую, другой меняет окраску с синей на зеленую. Регулируйте их последовательно
до получения естественного изображения.

adsh

Реалист

Откуда: Киев

Здесь с 16.01.2004

Сообщений: 4,894

Сайт

Re: Проблемы с 3УСЦТ

Резисторами R51-53 надо добиться отсутствия окраски на темных участках изображения,а R39-43 - на светлых.

Дело в том, что возможно много вариантов средней яркости для обоих групп регуляторов, при котором окраски не будет (соотношение между регуляторами сохранится), но будет разная яркость. Я не пойму, как в этом смысле правильно выставить уровень чёрного и размах.

---

Саша

vzv

Завсегдатай

Откуда: Чернигов

Здесь с 28.09.2006

Сообщений: 812

Re: Проблемы с 3УСЦТ

Имхо, стоит всё-таки попробовать поискать какой-нибудь "Ласпи" с осциллографом, хоть школьным.

Не исключено, что у меня кривые руки, но методом тыка настроить нормально МЦ у меня не получилось ни разу.
Вроде всё работает, но потом вылезают косяки.

Очень заметно, если поставить рядом два ящика, настроенный правильно и на глаз.

Там работы на пять минут на весь телевизор, если всё исправно.

Отредактировано vzv (22.09.2017 16:51:21)

adsh

Реалист

Откуда: Киев

Здесь с 16.01.2004

Сообщений: 4,894

Сайт

Re: Проблемы с 3УСЦТ

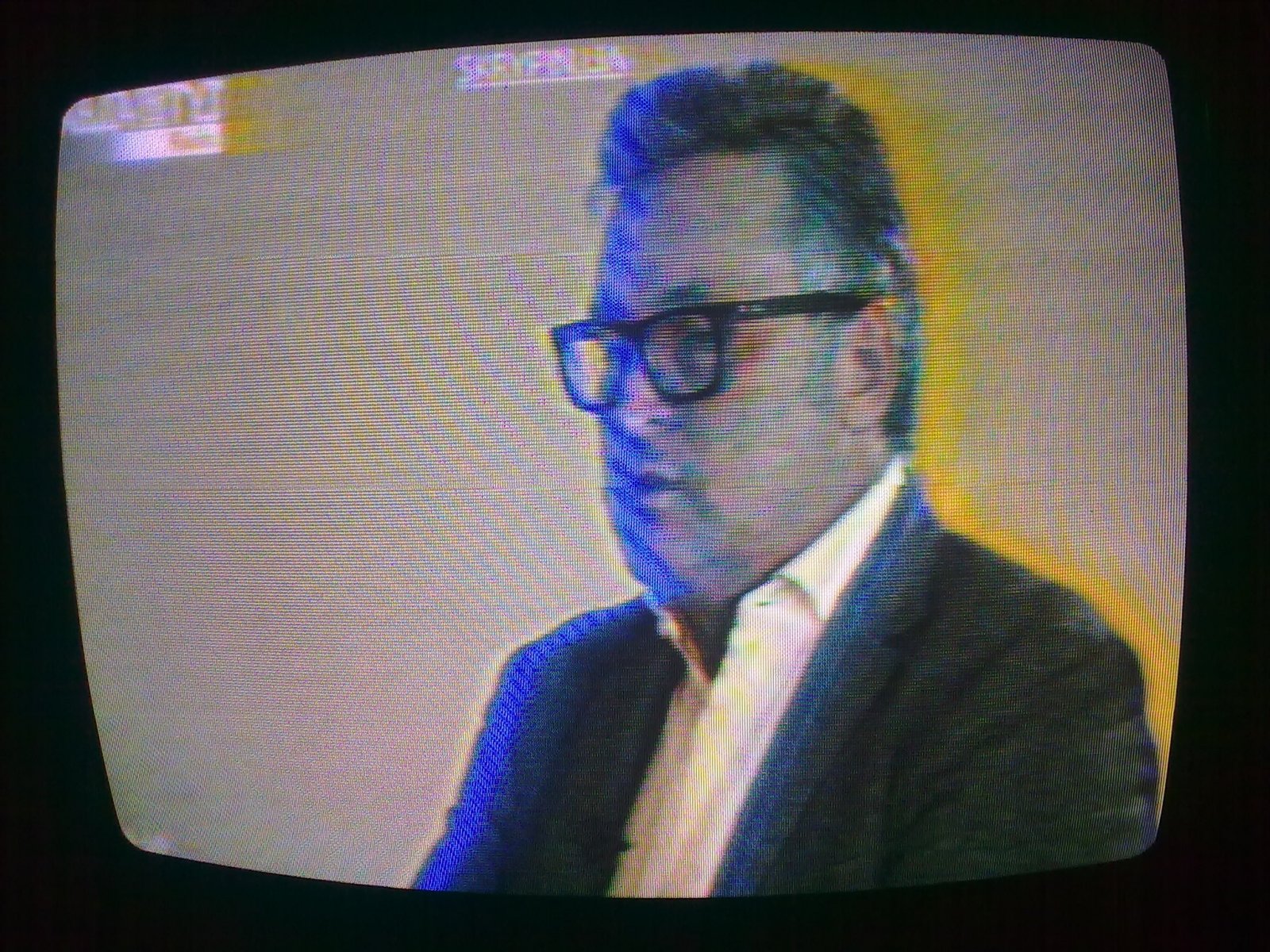

Я пробовал ставить старую родную плату. Там размахи накручены мной где-то на 3/4 от максимума - картинка ярче и сочнее, но есть вот такие цветные повторы:

Тогда как на том МЦ, что мне принесли, повторов нет, но перегруз красно оранжевым и меньше яркость и насыщенность.

---

Саша

adsh

Реалист

Откуда: Киев

Здесь с 16.01.2004

Сообщений: 4,894

Сайт

Re: Проблемы с 3УСЦТ

но методом тыка настроить нормально МЦ у меня не получилось ни разу.

Почитал Ельяшкевича. Уровень чёрного и размаха он устанавливает на глаз, как описано в #245. Ограничение тока лучей там легко потом ставится тестером.

Но не ясно с #246, это - ключевой момент .

Ещё он пишет, что ускоряющее жёстко ставится 400 В. Где правда  ?

---

Саша

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 4,981

Re: Проблемы с 3УСЦТ

Очень заметно, если поставить рядом два ящика, настроенный правильно и на глаз.

Как раз правильно настраивается на глаз, а не с помощью приборов.
Генератор Ласпи у меня был как эталон геометрии, дискриминаторов и проч.
Но картинка всегда настраивалась без осциллографа, с его помощью не увидеть, то что видно глазом. А Осцилл использовался при поиске неиправностей.

Добавлено спустя 02 мин 37 с:

Ещё он пишет, что ускоряющее жёстко ставится 400 В. Где правда

Моя правда, ускоряющее 600-700В. Поднимать до тех пор, пока обеспечивается запирание катодов. При этом можно получить лучшую картинку, без тянучек, с крутой модуляционной характеристикой трубки и бОльшим ресурсом.

Добавлено спустя 05 мин 20 с:

Ограничение тока лучей там легко потом ставится тестером.

Ограничение тока лучей ставится на глаз, по заметному уменьшению контраста на ярких картинках и стабилизации размера изображения, при любых значительных перепадах яркости сюжета.

Добавлено спустя 07 мин 29 с:

Но не ясно с #246, это - ключевой момент

Я уже ответил, уровень черного до приемлемого, в  положении регулятора яркости 2/3 и ускоряющем 600-700В.

Добавлено спустя 14 мин 54 с:
Вот y_b_d всё правильно пишет, коллега.

Добавлено спустя 15 мин 54 с:

вот такие цветные повторы

Скорее всего от высохших цветоразностных электролитов.
