Re: Проблемы с 3УСЦТ

Выходит где-то 600 В.

МЦ когда то давно крутил вдоль и поперёк - настройки не заводские.

---

Саша

Омельян

Всегда

Откуда: Poltava,UA.

Здесь с 23.07.2007

Сообщений: 2,027

Re: Проблемы с 3УСЦТ

Нормально. По МЦ - важно, чтобы был "баланс белого". Т.е.  ч\б  изображение было черно-белое, без окраса.

---

«...Никогда и ничего не просите! Никогда и ничего, и в особенности у тех, кто сильнее вас. Сами предложат и сами всё дадут»
                                                                             М.А.Булгаков

adsh

Реалист

Откуда: Киев

Здесь с 16.01.2004

Сообщений: 4,894

Сайт

Re: Проблемы с 3УСЦТ

Всё равно буду модуль менять, чтобы показывало PAL - потом подстрою.

Добавлено спустя 21 с:
МЦ-2 на МЦ-3 в лоб можно менять?

---

Саша

Омельян

Всегда

Откуда: Poltava,UA.

Здесь с 23.07.2007

Сообщений: 2,027

Re: Проблемы с 3УСЦТ

Менять можно, но Х18  МЦ-3 не совпадает с Х7  МЦ-2. Но это особо не важно. В принципе его можно не подключать.

---

«...Никогда и ничего не просите! Никогда и ничего, и в особенности у тех, кто сильнее вас. Сами предложат и сами всё дадут»
                                                                             М.А.Булгаков

adsh

Реалист

Откуда: Киев

Здесь с 16.01.2004

Сообщений: 4,894

Сайт

Re: Проблемы с 3УСЦТ

@Омельян, по схеме на МЦ-2 есть Х18, но он не подключён. Х7 в нём нет.

По схеме я нашёл, что Х3 контакт 1 (гашение) в МЦ-2 идёт в схему, а в МЦ-3 сидит на массе.

---

Саша

Омельян

Всегда

Откуда: Poltava,UA.

Здесь с 23.07.2007

Сообщений: 2,027

Re: Проблемы с 3УСЦТ

Очевидно надо и плату кинескопа менять. Но лучше установить  МЦ-31 с модулем ПАЛ-Секам.
P.S.  Посмотрел другую схему - там Х18.

Отредактировано Омельян (17.09.2017 21:28:43)

---

«...Никогда и ничего не просите! Никогда и ничего, и в особенности у тех, кто сильнее вас. Сами предложат и сами всё дадут»
                                                                             М.А.Булгаков

adsh

Реалист

Откуда: Киев

Здесь с 16.01.2004

Сообщений: 4,894

Сайт

Re: Проблемы с 3УСЦТ

В общем, мне принесут дроссель L1 из строчной, два модуля цветности МЦ-2, МЦ-3 и СМЦ, поддерживающий PAL / SECAM. У СМЦ цоколёвка для обоих МЦ вроде как совпадает.

Добавлено спустя 03 мин 49 с:
Регулировку громкости починил. УНЧ оставил без изменений, а с обратной стороны МРК между ногами 2 и 6 X9 припаял резистор на 2.7 к. Т.е. - параллельно регулятору громкости (10 к). Регулировка не логарифмическая, а скорее - линейная, но можно дать полную громкость без слышимого перегруза. Иначе - только менять сам РГ на 2.7-3.3 к. 10 к - это много.

Налицо конструкторская недоработка - нет согласования уровней радиоблока и УНЧ.

---

Саша

adsh

Реалист

Откуда: Киев

Здесь с 16.01.2004

Сообщений: 4,894

Сайт

Re: Проблемы с 3УСЦТ

Регулятор "Ограничение тока лучей" на плате МС не крутите.

Кстати - движок R11 на плате кинескопа стоит почти на массе. Когда его крайний раз трогали - я не помню.

---

Саша

Омельян

Всегда

Откуда: Poltava,UA.

Здесь с 23.07.2007

Сообщений: 2,027

Re: Проблемы с 3УСЦТ

Это хорошо. Я думаю, лучше ставить МЦ-3. А какой МЦ у вас сейчас установлен?

---

«...Никогда и ничего не просите! Никогда и ничего, и в особенности у тех, кто сильнее вас. Сами предложат и сами всё дадут»
                                                                             М.А.Булгаков

adsh

Реалист

Откуда: Киев

Здесь с 16.01.2004

Сообщений: 4,894

Сайт

Re: Проблемы с 3УСЦТ

@Омельян, сейчас стоит МЦ-2.

Сегодня коллега принёс "подарок от зайчика":

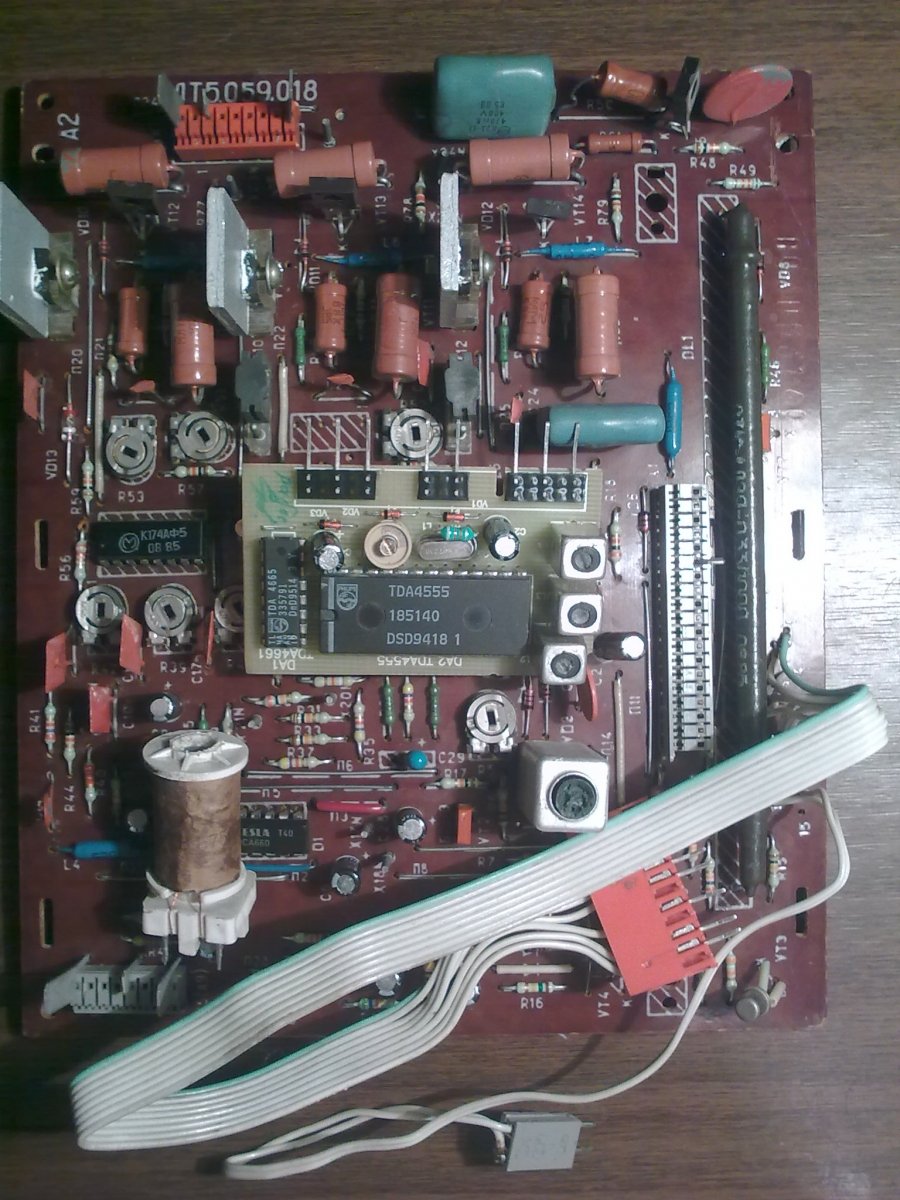

МЦ-2 - индивидуально настроенный с заменёнными электролитами и одним из первых декодеров PAL / SECAM в SMD исполнении (ставится как субмодуль). Говорит, для второй половины 90-х это было круто    . Продукция какого-то коопЭРОТтива - монтаж явно не такой, как в телевизоре .

Кроме того, принес дроссель L1 строчной.

---

Саша
