Входные фазоинверторные трансформаторы 1:3:3 на ШI пемаллое.

Miha · 28.11.2025 08:23:26

pantelei4 пишет:

Да, в драйвере можно намутить, перекосить его, только нужно ли?

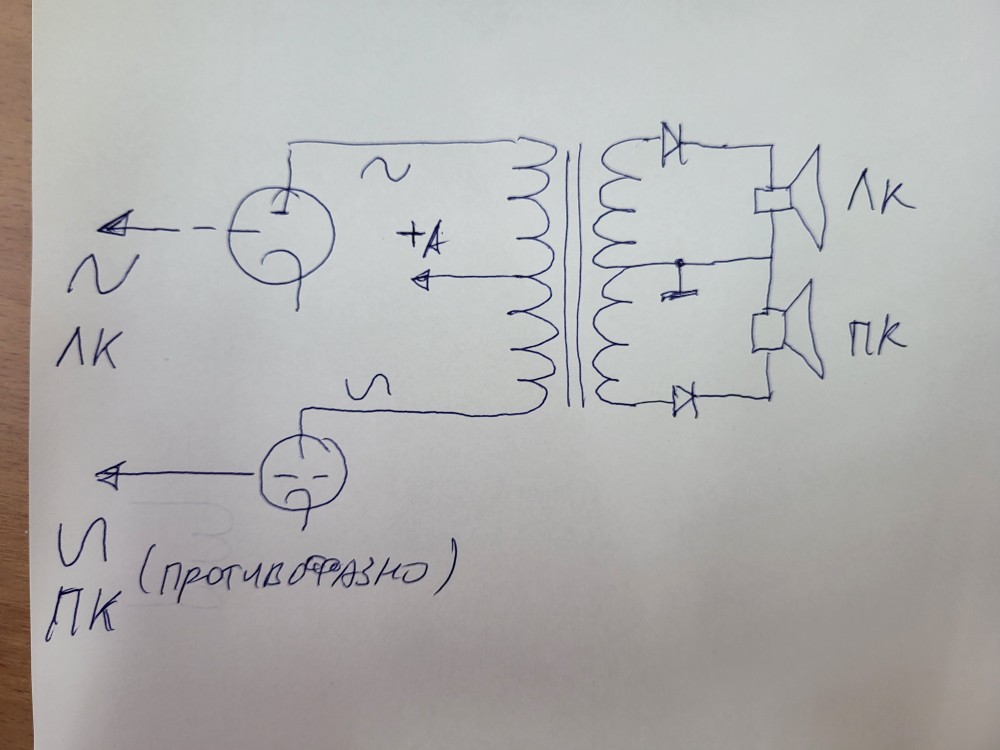

Можно на каждое плечо пустить по Л, П каналу и 2 нинамика на выходе через диоды, стерео idea roll

pantelei4 · 28.11.2025 08:58:13

adsh пишет:

А сам смысл этого слова - отбросы ненужного.

Выхлоп - это перегар. lol

I_Avals · 28.11.2025 10:35:59

vlnik пишет:

Попросили 1(один) батон. Но если будут яйца, купить 10(десяток) А он купил 11(одиннадцать)

С точки зрения программиста, поставлена задача купить 1 батон. Выполнено. После этого идёт поверка условия. Если true, то купить 10. Но предмет покупки явно не переназначен. Значит, не изменился. Поэтому, 10 батонов. Скормите подобный алгоритм компьютеру, убедитесь. Они думают не так, как мы. Яйца, это не предмет покупки, а условие, покупать ли дальше. Я, когда начинал программировать, тоже бы подумал, что 10. Любой алгоритм выполняется строго шаг за шагом. При проверке наличия яиц про первый батон уже забыли. Действие выполнено. Это мы пытаемся увидеть задачу в целом и как то её интерпретировать.

Miha пишет:

получится одно плечо будет просто для компенсации помагничивания, а второе будет играть.

А первое будет шунтировать. Пока через лампу течёт ток, её внутреннее сопротивление никуда не девается. Именно поэтому для двухтакта класса "В" Raa = 4 x Ra, а для класса "А" Raa = 2 x Ra. В первом случае лампы работают поочерёдно, во втором, параллельно, хотя и противофазно.

Как то видел подобное решение в интернете. Но там, для компенсации подмагничивания был применён ИТ на полевом транзисторе, причём на низком напряжении, при сохранении Ампервитков анодной и компенсирующей обмотки. Если правильно помню, цель была уменьшить размеры выходного трансформатора для однотакта на 6С33С. При этом помним, на ИТ будет присутствовать переменная составляющая сигнала, что должно быть учтено в конструкции.

Отредактировано I_Avals (28.11.2025 11:26:36)

Miha · 28.11.2025 12:29:06

Просто мысли в слух, можно сделать стереоусилитель с одним трансформатором roll

pantelei4 · 28.11.2025 12:40:36

Miha пишет:

можно сделать стереоусилитель с одним трансформатором

Это будет стереовыпрямитель. idea

Добавлено спустя 03 мин 44 с:
А так - да, теперь и недорогие ЦАПы имеют балансный выход с достаточно высоким уровнем выхода 4В. Можно без драйверов в противофазе качать лампы с большим усилением

Jaxon · 28.11.2025 13:50:47

Miha пишет:

Просто мысли в слух, можно сделать стереоусилитель с одним трансформатором

Диодов там никаких не надо, по очевидным причинам. Но. Подобная схема была в РХ в свое время.
Весь смысл в специально намотанном трансе.

I_Avals · 28.11.2025 14:31:38

Miha пишет:

можно сделать стереоусилитель с одним трансформатором

Да, если трансформатор силовой, а усилитель OTL.

Miha · 01.12.2025 23:57:16

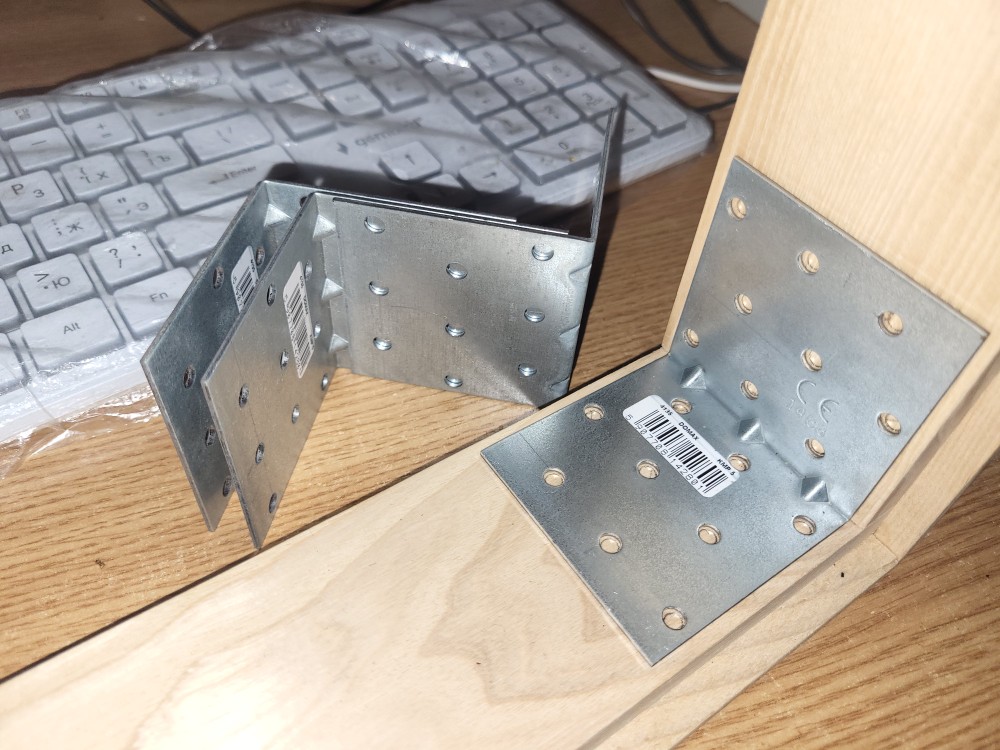

По давней рекомендации от @Омельяна , шасси усиливаем фирменными уголками с точным углом 90* clapping

Отредактировано Miha (01.12.2025 23:57:46)

I_Avals · 02.12.2025 13:18:48

Боюсь спросить, а зачем усиливать место, которое не подвергается нагрузкам? Ладно бы использовать как шаблон, для выдерживания угла при склейке.

Miha · 02.12.2025 15:18:45

I_Avals пишет:

...зачем усиливать место, которое не подвергается нагрузкам?

Чтобы спать спокойно .
