Входные фазоинверторные трансформаторы 1:3:3 на ШI пемаллое.

Miha · 23.11.2025 14:22:00

pantelei4 пишет:

патамушта конденсатор - источник напряжения, а источник тока - индуктивность.

Это если в "анфас", а если в "профиль" , то незаряженая ёмкость является низкоомной нагрузкой пульсирующему току, от этого и возникают большие токи, следовательно ёмкость является источником тока в данной цепи.

Добавлено спустя 03 мин 12 с:

vlnik пишет:

Я где то читал, в умных книжках, что желательно контур LC в БП настраивать в резонанс. Видимо к 50гц.

Зазор подобрать так, чтобы не происходило прерывание тока, дроссель мотать галлетами, чтобы получить резонанс на высоких частотах (не знаю для чего) . Ёмкость брать порядка 1000 мкФ для резонанса в 20 Гц (вероятно, чтобы был хороший бас) Я больше практик, чем теоретик lol

Отредактировано Miha (23.11.2025 14:27:40)

I_Avals · 23.11.2025 14:35:50

Фраза из видео - "... бросок реактивного (???) вот этого дросселя может произойти порядка 1000 вольт..."
Это, вообще о чём? Что за бросок? Откуда 1000 Вольт?

Miha пишет:

Зазор подобрать так, чтобы не происходило прерывание тока

Ещё одна загадка. Что значит, чтобы не происходило прерывание тока? У нас что, Stepdown SMPS?

Отредактировано I_Avals (23.11.2025 14:40:44)

Miha · 23.11.2025 14:42:02

I_Avals пишет:

Что за бросок? Откуда 1000 Вольт?

Если рассчитывать вторичную обмотку под данный фильтр, то для 6П3С к примеру, которой надо 350 В на аноде, с учётом всех потерь , мотать вторичку надо на 400 В переменки. Вот и посчитайте, сколько будет без нагрузки , это уже не 0,9 и не 1,41коэффициент, а больше, потому, что без нагрузки вовсе + ЭДС дросселя при отключении питания, при заряженной ёмкости, может шкваркнуть и за 1000 В.

Добавлено спустя 01 мин 56 с:

I_Avals пишет:

Ещё одна загадка. Что значит, чтобы не происходило прерывание тока? У нас что, Stepdown SMPS?

Я не знаю, на аудиопортале есть ветка LC-фильтр, там на осцилле у когото прерывался ток при определённом зазоре, и нужна точная настройка, надо читать, разбираться.

Отредактировано Miha (23.11.2025 14:49:50)

I_Avals · 23.11.2025 16:16:04

Miha пишет:

может шкваркнуть и за 1000 В

Где именно может шкваркнуть?

Miha пишет:

и нужна точная настройка

Хорошо хоть не прецизионная.

Для LC фильтра есть понятие критической индуктивности дросселя L = Rнагрузки / 3 / Pi / F. Делаем дроссель больше этой величины, и не имеем головной боли. Но, есть проблема. Если нагрузка не постоянна, скажем усилитель класса В, или непрогретые лампы при включении, то да, будет печалька. Но тут надо грамотно подходить к ситуации. Ибо идеальных решений не бывает. Стало быть, или включать анодное после прогрева ламп, или поставить на входе конденсатор в несколько мкФ. Его предельная величина указывается в справочных данных кенотрона.

В скобках замечу, применение LC фильтра в питании УНЧ совершенно не типично. Можете удостоверится лично. Это вызвано попыткой "скрестить" кенотрон с современными конденсаторами в сотни мкФ. LC фильтр уменьшает токовую нагрузку на кенотрон, делая такой "союз" более менее приемлемым. Но, никто не хочет читать книги. А чтение форумов далеко не всегда направляет по верному пути.

Отредактировано I_Avals (23.11.2025 16:17:14)

Miha · 23.11.2025 18:35:38

Добавлено спустя 03 мин 10 с:

Miha · 23.11.2025 22:29:27

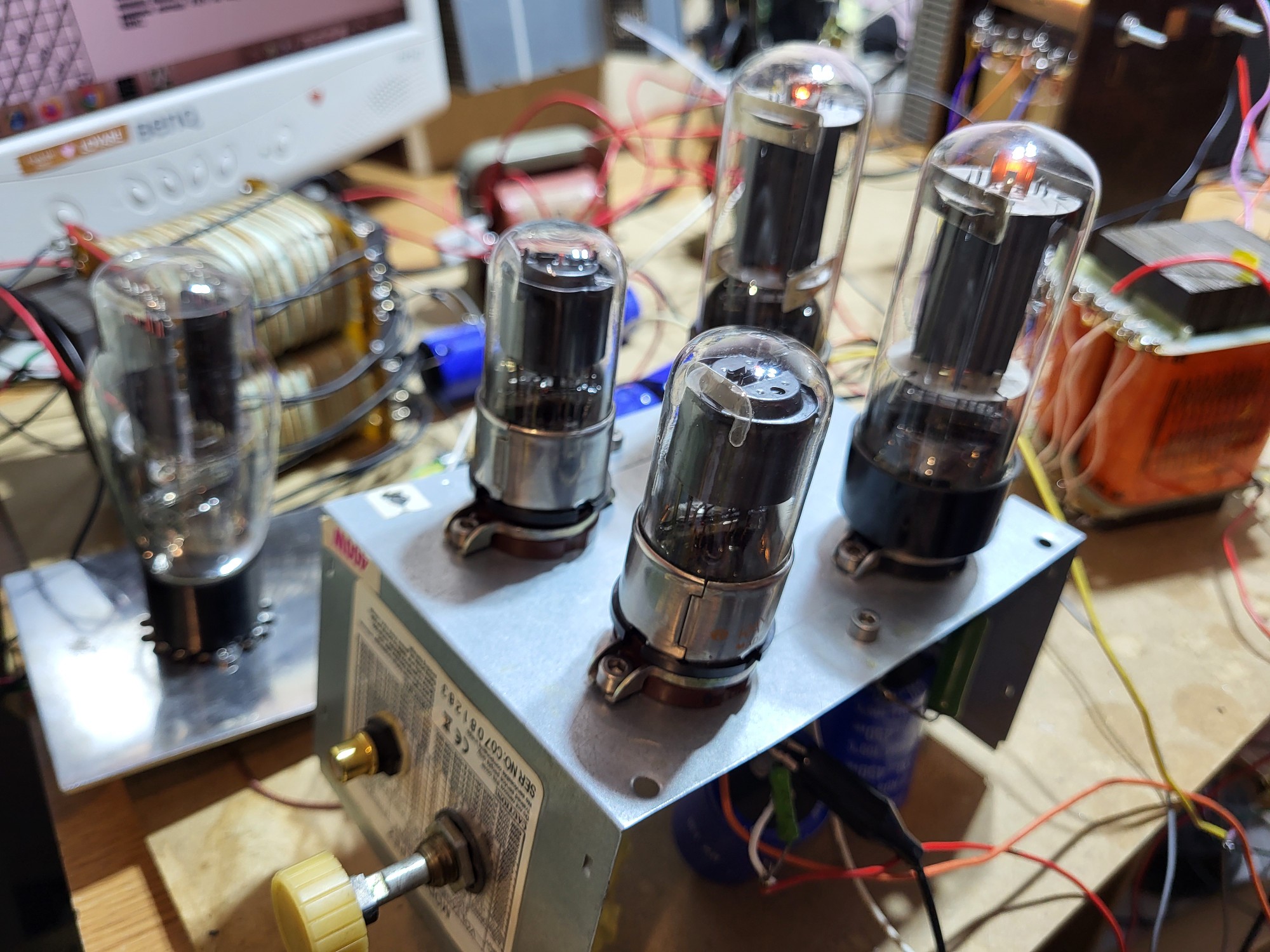

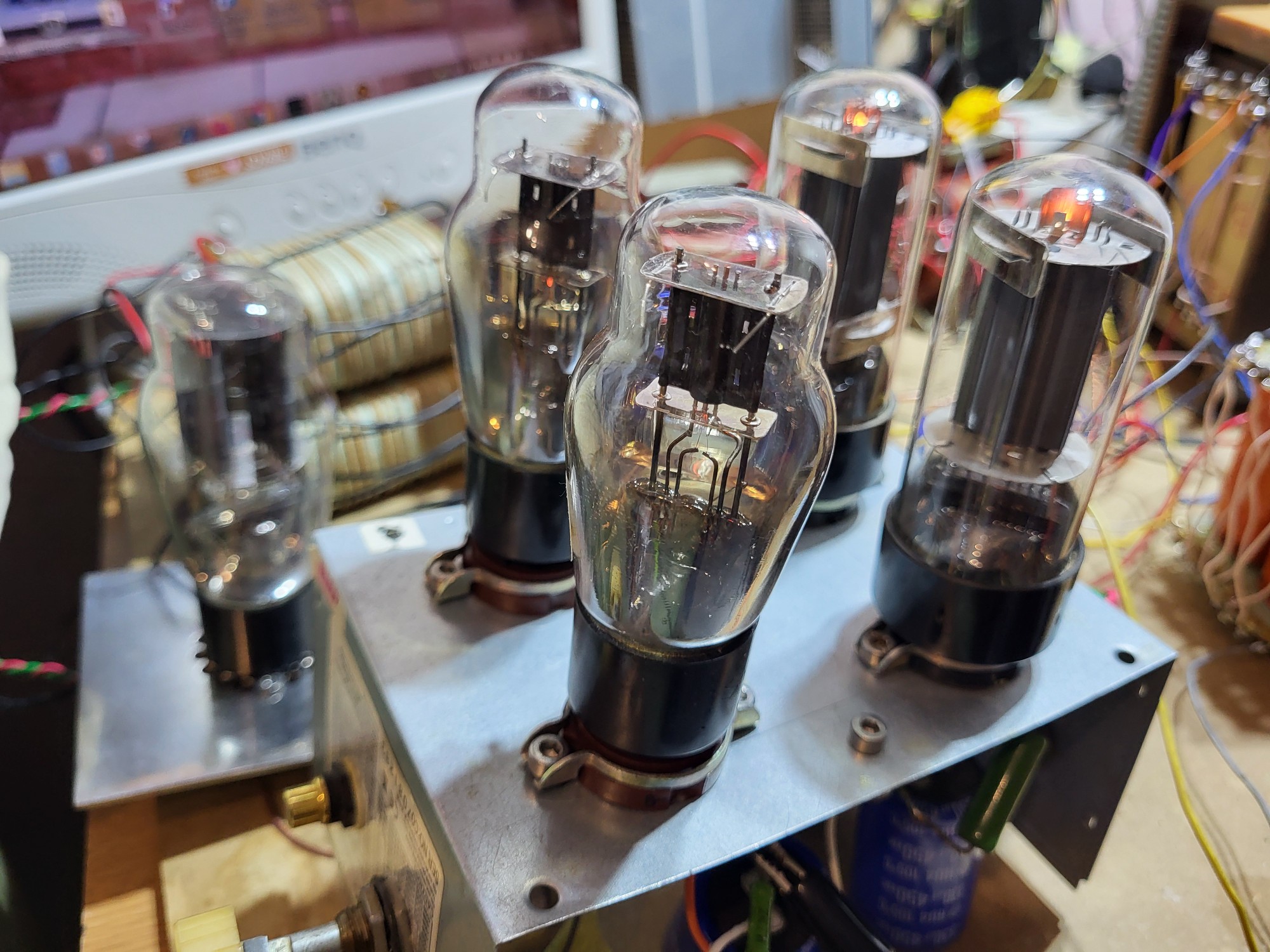

Дядьки, урааа, у меня получилось. Соеденил последовательно обмотки КООС межкаскажного и выходного трансформатора. АЧХ ровная с лампами 6С5С импортными. То, что я хотел изначально, но сомневался, что получится. Чуйка немного упала, но то фигня drinks (alcool free) А я уже заказал партию 6С45П и панельки к ним на Ебэй banghead

Добавлено спустя 02 мин 31 с:

Добавлено спустя 07 мин 05 с:

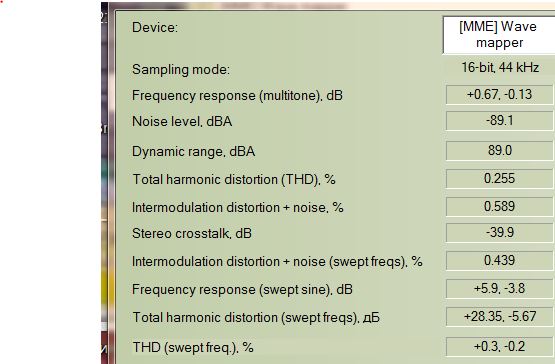

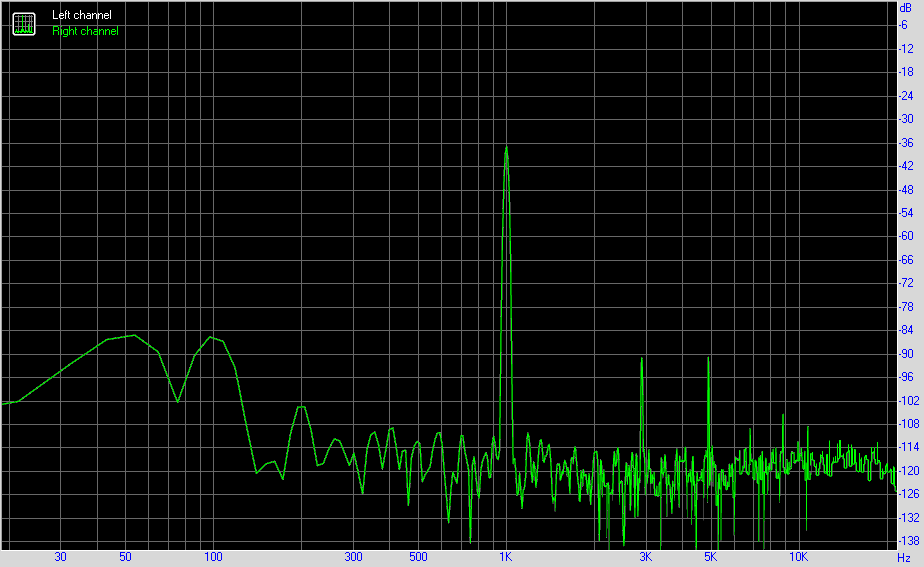

6C5C с КООС только межкаскадного

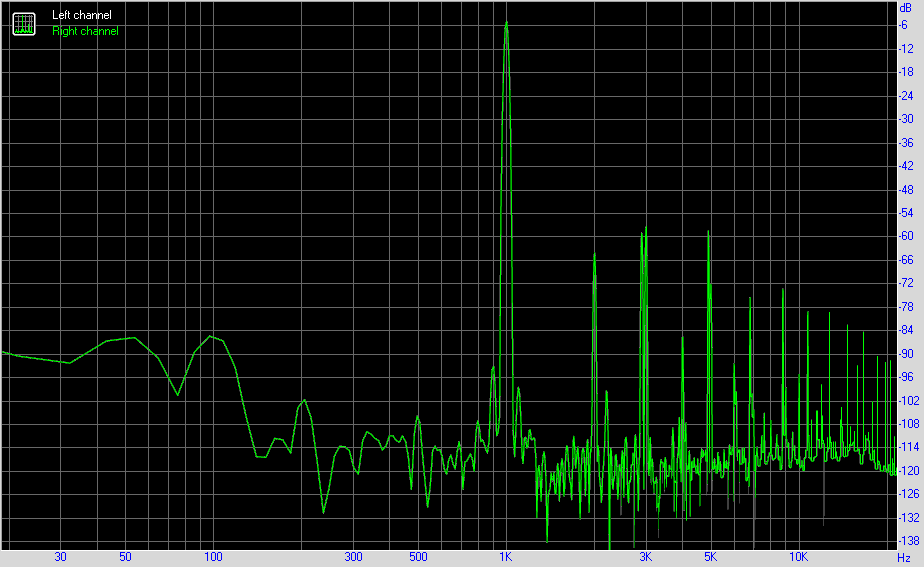

6С5С белый с КООС межкаскадного + 1/2 КООС выходного тр-ра: и зелёный КООС межкаскадного + КООС выходного ( на выходном трансформаторе по 2 катодные обмотки) Какраз в тему! good

Отредактировано Miha (23.11.2025 22:30:42)

Омельян · 23.11.2025 22:41:20

Поздравляю!

Miha · 23.11.2025 22:49:46

Омельян , спасибо drinks
Теперь можно разных динозавров вставлять, а главное теперь всего один кенотрон, отдельный кен драйверу не нужен idea

pantelei4 · 23.11.2025 22:58:28

И я поздравляю, но не с усилком, а освоением измериловки. idea

Miha · 23.11.2025 23:09:24

Спасибо Пантелеич, спасибо всем !!! Особенно I_Avals, Вы меня задели одним постом в мой адрес, который дал толчёк к действию ! good respect
