Входные фазоинверторные трансформаторы 1:3:3 на ШI пемаллое.

Miha · 15.11.2025 21:40:00

Омельян пишет:

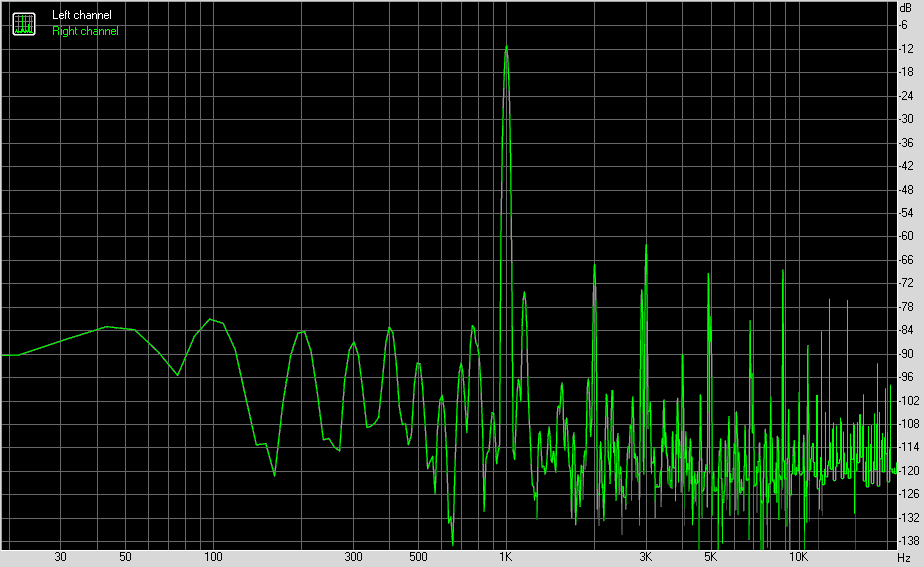

Miha, если спектр хороший, спадающий, можно без КО в вых.каскаде.

Убрал 6Э5П, поставил 6С45П , убрал КООС с выходного каскада, УЛ отведения 6П3С максимально близко к аноду лампы (практически триодное включение) , всё звучит идеально. Если осилю измерительный комплекс сообразить, выложу. Можно собирать на шасси.

Miha · 20.11.2025 06:59:18

youtu.be/zf_KhFHWhtI

I_Avals · 20.11.2025 10:42:39

Несколько скучных минут манипуляций с генератором и осциллографом... Плюс комментарий, не обращайте внимания... А где же АЧХ?
RMAA или Спектралаб справились бы с этой задачей намного быстрее, нагляднее и информативнее.

Miha · 20.11.2025 14:20:10

I_Avals пишет:

Плюс комментарий, не обращайте внимания... А где же АЧХ

По размаху амплитуды видно, что АЧХ ровная.

Добавлено спустя 01 мин 29 с:

I_Avals пишет:

RMAA или Спектралаб справились бы с этой задачей намного быстрее, нагляднее и информативнее.

Никогда не пользовался, благодарю, будет сделано! Меряю, как умею, чем есть, будем осваивать.

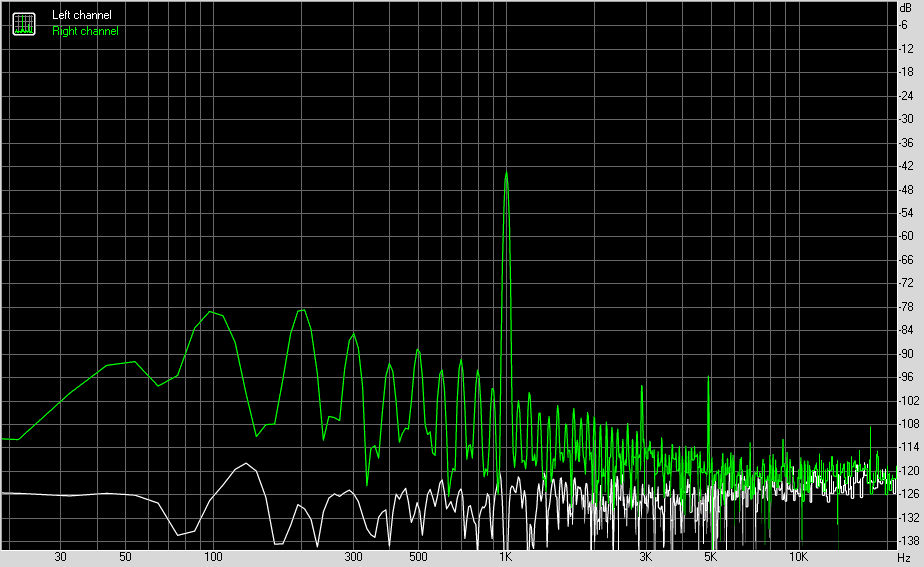

Miha · 20.11.2025 21:44:58

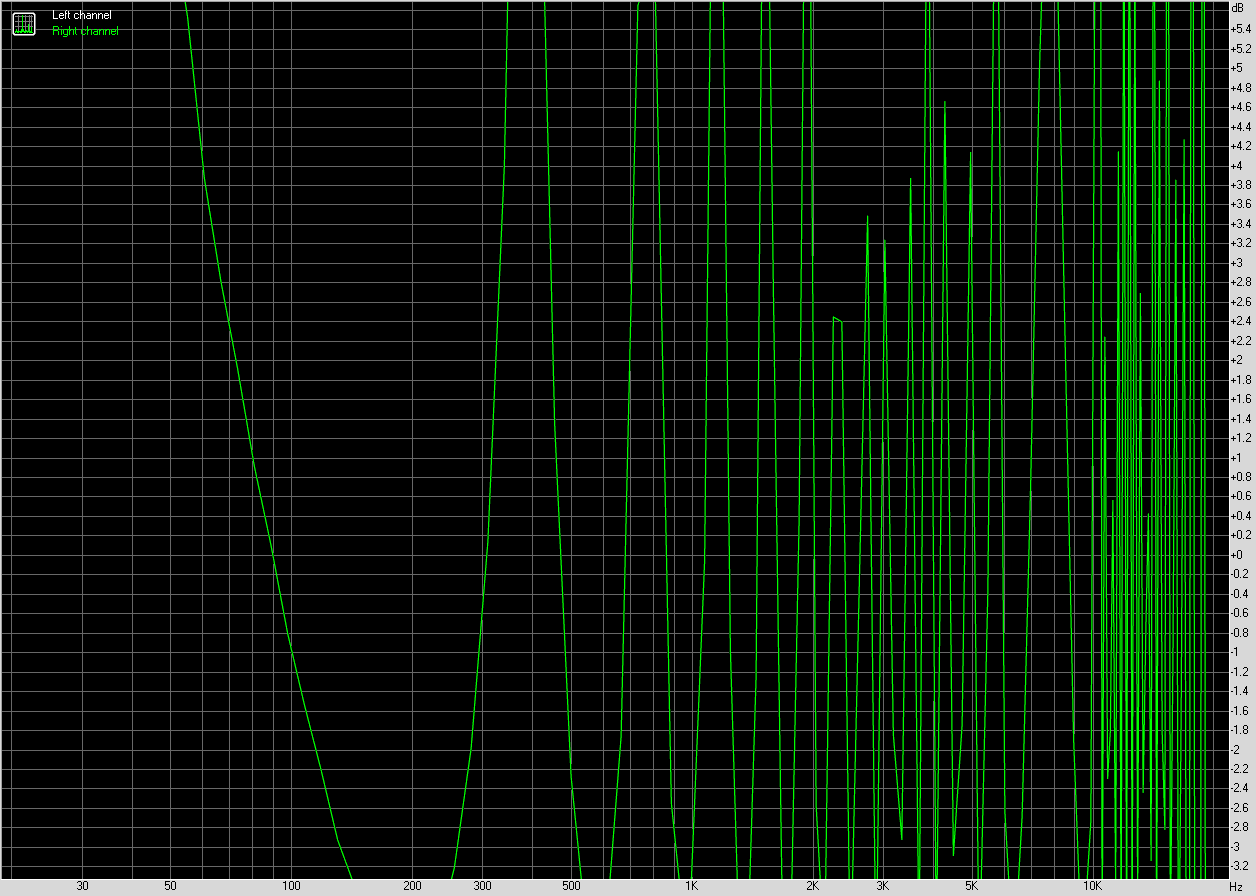

AЧХ idea aaa

Добавлено спустя 01 мин 19 с:
Фон наводится на входном трансформаторе и монтаже.

Добавлено спустя 02 мин 38 с:

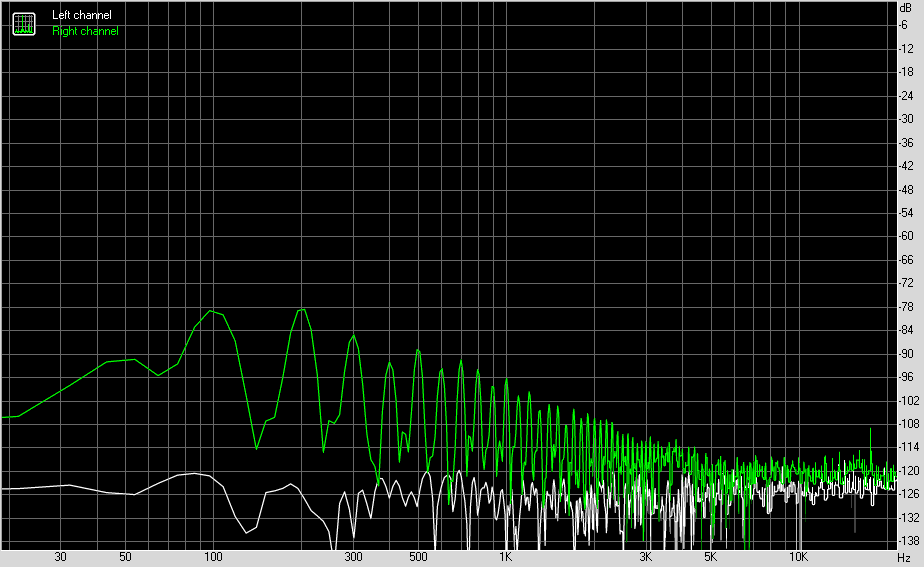

no signal

Добавлено спустя 03 мин 12 с:

Отредактировано Miha (20.11.2025 22:01:55)

Jaxon · 20.11.2025 22:11:48

Miha пишет:

Фон наводится на входном трансформаторе и монтаже.

или фон в цепи смещения, или в анодном.

Miha · 20.11.2025 22:30:13

Jaxon пишет:

или фон в цепи смещения, или в анодном.

Провода от входного трансформатора неэкранированые, чем дальше от сетевого трансформатора, тем меньше фон. Нужно всё экранировать.

Jaxon · 20.11.2025 22:42:52

Miha пишет:

Нужно всё экранировать.

А, ну если так все плохо...
Шасси сделай с куска фрльгированного тектолита, его хоть проще обработать дома. Но с пылесосом idea тем более - у вас там завод есть .
Я паял прям к нему "землю" . Но по феншую надо отдельный провод для земли, и к текстолиту в одной точке подключить.
Но у меня фона не было и при таком колхозинге.

Отредактировано Jaxon (20.11.2025 22:46:10)

I_Avals · 21.11.2025 13:05:35

Miha пишет:

По размаху амплитуды видно, что АЧХ ровная.

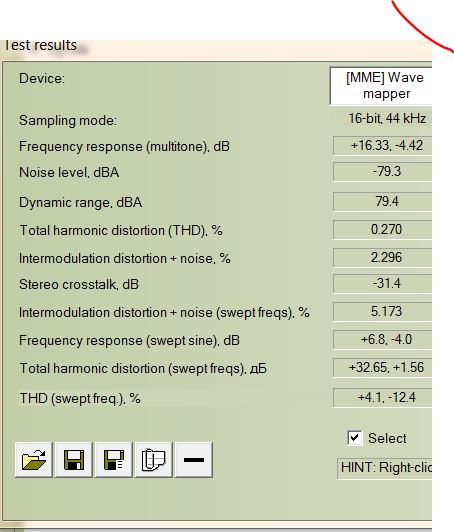

А по цифрам, просто жуть. Жаль, картинки АЧХ нет. Но, скорее, это какая то ошибка в проведении измерений, чем реальная АЧХ.

По поводу фона, хорошо влияет накал. Особенно, если никуда, кроме самого себя, не подключен. Но, есть методы. Весьма, к стати, эффективные.

Отредактировано I_Avals (21.11.2025 13:05:56)

vlnik · 21.11.2025 18:23:54

I_Avals пишет:

Но, есть методы.

Я то, что на рис.4 часто применяю..ой, применял. hmm Очень неплохо помогает.
