Входные фазоинверторные трансформаторы 1:3:3 на ШI пемаллое.

Miha · 09.11.2025 02:04:24

Jaxon пишет:

В катоде овердохера, как мне кажется, если такое сопротивление.

Нет, я хотел использовать часть анодной обмотки. А так 5 Ом в катодной обмотке

Jaxon · 09.11.2025 08:09:43

Так а шо ты голову людям морочишь lol

Miha · 10.11.2025 22:40:31

Боюсь включать lol

pantelei4 · 10.11.2025 22:42:51

Miha пишет:

Боюсь включать

А ты провода в правильном направлении припаял?

Miha · 10.11.2025 22:50:11

К

pantelei4 пишет:

Miha пишет:
Боюсь включать
А ты провода в правильном направлении припаял?

Самовозбуд

Добавлено спустя 11 мин:

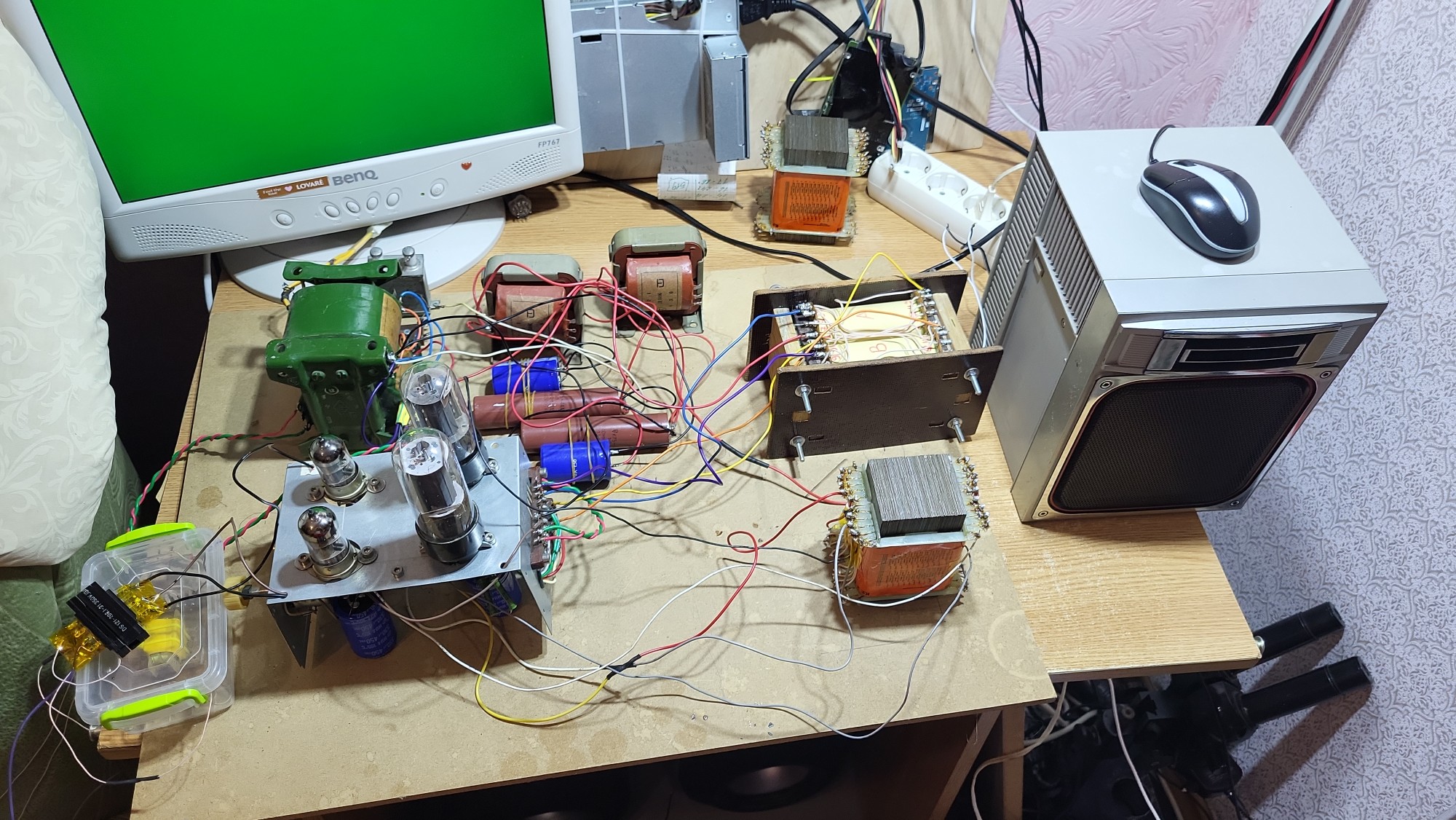

Подключил экранные сетки 6П3С к противоположным плечам banghead

Добавлено спустя 33 мин 35 с:
Сейчас будет музыка bayan

Добавлено спустя 58 мин 04 с:
youtu.be/yE2-3v57XkY?si=hz3qeBmsD-Y0gRBR

Отредактировано Miha (10.11.2025 23:43:58)

I_Avals · 11.11.2025 09:13:40

Miha пишет:

Что будет с местной ОС, возникающей в катодном сопротивлении

Будет работать. И мешать не будет. Поскольку она тоже ООС, а её величина будет сравнительно малой. Просто умножьте переменную составляющую тока на это сопротивление и полученное напряжение сравните с напряжением катодной обмотки. И увидите вклад последовательной ООС по току относительно последовательной ООС по напряжению. Физика, третий класс.

Miha пишет:

Выдаёт милиГенри, потом Генри, вот лучший результат

Врёт не прибор, а методика измерений. У Вас катушка на железном сердечнике. Проницаемость которого серьёзно зависит от индукции, то есть, от напряжения, приложенного к обмоткам при измерении. Лет 10 назад писал об этом. И не я первый. Есть книга, Цыкин Г.С. - Трансформаторы низкой частоты. Там, среди прочего и методика измерений. Да кто читает? Проще китайскую приблуду купить, которая умеет всё.

Вообще, есть такая лабораторка, снятие петли гистерезиса. По этой методике очень легко понять, во первых качество чаще всего неизвестного железа, а во вторых, как его оптимально использовать. Поскольку много меди бывает.

Miha · 11.11.2025 09:38:48

I_Avals пишет:

Будет работать. И мешать не будет

Т.е. есть смысл намотать КО высокоомным проводом и не понадобятся резисторы и конденсаторы в катодах? good

Добавлено спустя 39 с:

I_Avals пишет:

Физика, третий класс.

У нас в 3 класе небыло физики unknw

Добавлено спустя 07 мин 25 с:

I_Avals пишет:

качество чаще всего неизвестного железа

У меня к сожалению пластины между собой замыкают, но звонится сопротивление между ними, оксидный слой некачественный. Пропитал парафином, мало, что дало. У меня есть немецкое железо, там оксидное покрытие вообще не замыкает, надо было на нём делать звуковые трансформаторы, а я их в питальники применил banghead

Добавлено спустя 08 мин 49 с:

I_Avals пишет:

Вообще, есть такая лабораторка, снятие петли гистерезиса.

Видел, меряют индуктивность по этой петле, показалось слишком замудрённый способ, но наверное точный.

I_Avals · 11.11.2025 10:16:49

Miha пишет:

есть смысл намотать КО высокоомным проводом и не понадобятся резисторы и конденсаторы в катодах?

Как частный случай, да. Если нужна и ООС по току и ООС по напряжению. Это несколько разные ООС и влияют по разному.

Miha пишет:

У меня к сожалению пластины между собой замыкают

А в чём проблема? Нынче половина современных трансформаторов вообще проварена. Я про сварку, а не про парафин.

Miha пишет:

меряют индуктивность по этой петле

Не напрямую. Метод позволяет получить зависимость В от Н. Их отношение и есть магнитная проницаемость. Можно построить зависимость проницаемости от В. И станет понятно как мотать силовой трансформатор для получения минимального тока ХХ, или выходной, для максимальной полосы по НЧ.

Miha пишет:

слишком замудрённый способ

Что замудрённого? Всё, что нужно, само железо с тестовой обмоткой, ЛАТР, резистор и осциллограф.
Петля, как картинка, нужна только студентам для сдать лабораторку по ТОЭ. Нам же нужна амплитуда напряжения на обмотке и амплитуда тока через неё. Далее, по формулам из учебника физики для 3-го класса, считаются В и Н и строятся соответствующие графики. В том же Экселе. При наличии ЛАТРа, расход времени 20 минут.

Отредактировано I_Avals (11.11.2025 10:34:28)

Jaxon · 11.11.2025 11:36:14

I_Avals пишет:

Проницаемость которого серьёзно зависит от индукции, то есть, от напряжения, приложенного к обмоткам при измерении.

В некоторых старых совковых измерителях RCL есть возможность тока подмагничивания или напряжения поляризации. Полезная опция

Miha · 13.11.2025 10:51:33

ХотяКатодные обмотки творят чудеса. Я уже думал, всё, плохие трансформаторы намотал, завал на ВЧ был жудкий, АЧХ более менее выровнялась при нагрузке 6 кОм на вторичках межкаскадника, но размаха амплитуды было недостаточно для раскачки 6П3С , а дать больше напруги на вход 5С45П появлялись сеточные токи, амплитуда преврящалась в подобии меандра. Думаю, ну всё, надо пентоды 6Э5П на вход ставить, включаю, а ВЧ ещё больше просели, ситуация выровнялась при резисторе нагрузки, который в сетках 6П3С аж 1 кОм yikes Добился 18 Вольт амплитуды при этом, драйвер в пентоде, жуть, звук какойто не такой, видимо нагрузка 1 кОм сказывается, вернул 6С45П , но подключил КОС и о чудо, АЧХ ровная у всего усилителя от 20 Гц до 20 кГц и выше good При этом резистор нагрузки теперь 600 кОм , размах 20 Вольт, более того, драйвер не перегружается превышением сигнала на входе. Прекрасно! drinks (alcool free)

Добавлено спустя 33 мин 42 с:
АЧХ до 30 кГерц , ровная. Без резистора нагрузки. Выхлоп в УЛ без КОС. Не ожидал такой АЧХ good

Добавлено спустя 34 мин 35 с:
Небольшой подъём в области ВЧ , вероятно из-за того, что выход без обратной связи.

Добавлено спустя 59 мин 38 с:
6С45П смещение 1,5 В , на аноде 156 В.
6П3С смещение 19,8 В, на аноде 291 В.

Отредактировано Miha (13.11.2025 11:51:30)
