#121 07.11.2025 22:55:37
- pantelei4
- албанец
- Откуда: Мелитополь
- Здесь с 09.12.2005
- Сообщений: 5,268
Re: Входные фазоинверторные трансформаторы 1:3:3 на ШI пемаллое.
Что будет с местной ОС, возникающей в катодном сопротивлении
Ты можешь ее нивелировать увеличением глубины катодной ОС.
Добавлено спустя 34 с:
Намотать больше витков.
Вне форума
#122 07.11.2025 23:00:36
- Miha
- Ветеран
- Откуда: Кишинёв
- Здесь с 05.01.2008
- Сообщений: 1,596
Re: Входные фазоинверторные трансформаторы 1:3:3 на ШI пемаллое.
Как то будет влиять ( как ОС). Но какие есть другие варианты?
С лампой 6С45П по паспорту идёт 30 Ом в катоде, при U =150V ,есть катодные обмотки на 5 Ом и на 25 Ом. Если включить 2 последовательно, какраз 30 Ом, и тогда исключаются катодные резистор+ёмкость. Но, хорошо ли это действует на ту ОС, которую обычно шунтируют ёмкостью?
Вне форума
#123 07.11.2025 23:05:22
- Jaxon
- радиолюбовник
- Откуда: Николаев
- Здесь с 22.01.2004
- Сообщений: 3,205
Re: Входные фазоинверторные трансформаторы 1:3:3 на ШI пемаллое.
Глубина ОС будет больше. Это местная ОС на "резисторе" из обмотки и плюс ОС самой обмотки. Видимо так.
Вне форума
#124 07.11.2025 23:07:39
- pantelei4
- албанец
- Откуда: Мелитополь
- Здесь с 09.12.2005
- Сообщений: 5,268
Re: Входные фазоинверторные трансформаторы 1:3:3 на ШI пемаллое.
Глубина ОС будет больше.
Там не ПОС?
Вне форума
#125 08.11.2025 01:30:49
- Miha
- Ветеран
- Откуда: Кишинёв
- Здесь с 05.01.2008
- Сообщений: 1,596
Re: Входные фазоинверторные трансформаторы 1:3:3 на ШI пемаллое.

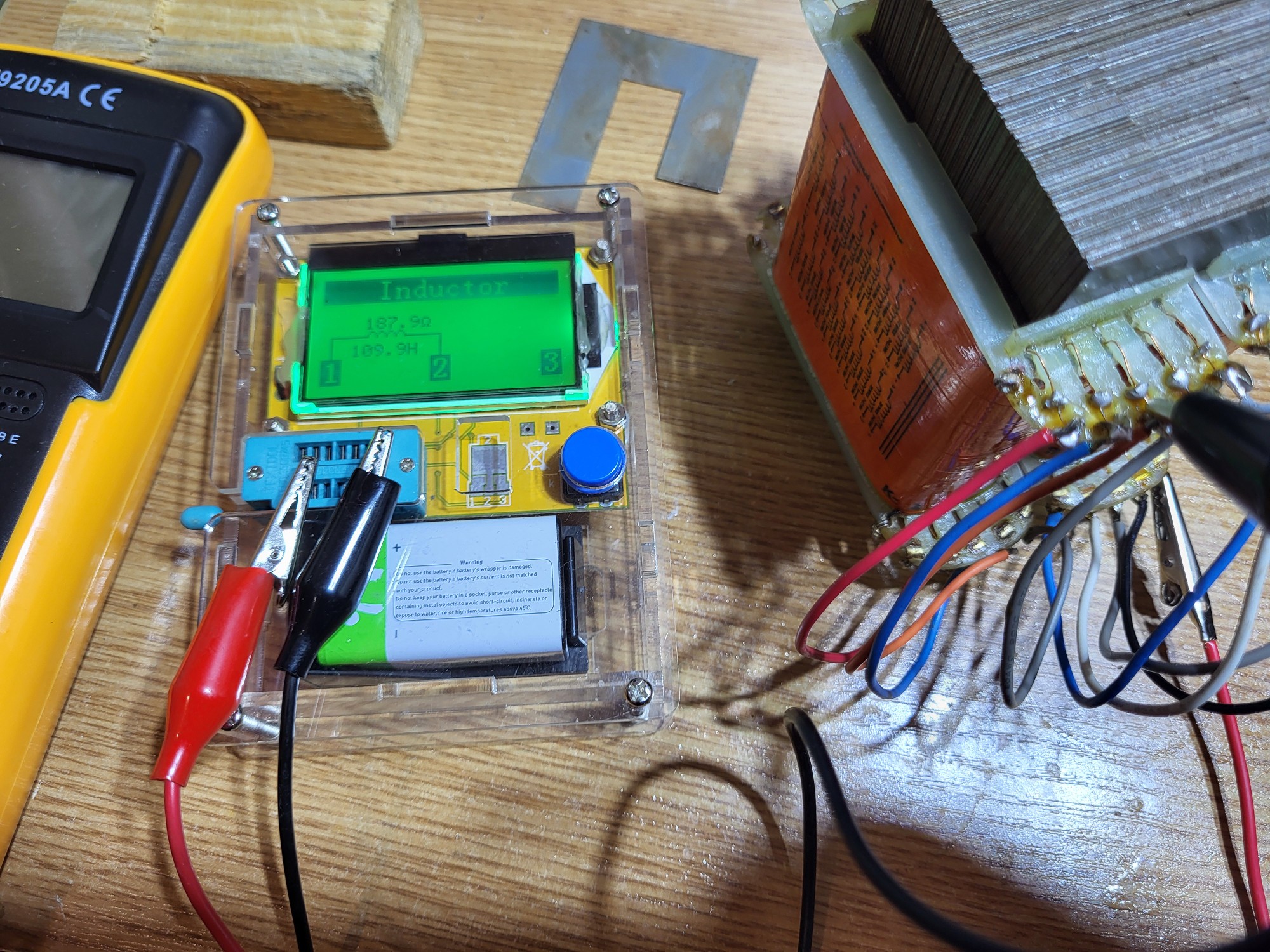

Китайский прибор показывает всякую ху..ню
Верить ему нельзя
Выдаёт милиГенри, потом Генри, вот лучший результат:
Проверил на КЗ витки
youtube.com/shorts/VpqSUHGdK4U?si=EHQqz7XqTLweeII3
Отредактировано Miha (08.11.2025 01:45:36)
Вне форума
#126 08.11.2025 06:29:04
- Miha
- Ветеран
- Откуда: Кишинёв
- Здесь с 05.01.2008
- Сообщений: 1,596
Re: Входные фазоинверторные трансформаторы 1:3:3 на ШI пемаллое.
Это местная ОС на "резисторе" из обмотки и плюс ОС самой обмотки. Видимо так.
"Резистор" становится активной нагрузкой, может на нём не образуется местная ОС, как на просто резисторе? Былобы так, то в усилителе остаются только лампы и трансформаторы, не считая конденсатора питания и дросселя .
Вне форума
#127 08.11.2025 07:52:37
- Jaxon
- радиолюбовник
- Откуда: Николаев
- Здесь с 22.01.2004
- Сообщений: 3,205
Re: Входные фазоинверторные трансформаторы 1:3:3 на ШI пемаллое.
Там не ПОС
По логике, там ООС, а что у Михи прлучится - я ж х.з.
Добавлено спустя 03 мин 46 с:
Резистор" становится активной нагрузкой, может на нём не образуется местная ОС, как на просто резисторе?
Эквивалентная схема обмотки - резистор и индуктивность. На "идеальной" схеме - тоже самое у тебя. Но резистор заблокирован кандером. А в реальной схеме - его ты не могеш заблокировать физически.
Вне форума
#128 08.11.2025 11:57:44
- Miha
- Ветеран
- Откуда: Кишинёв
- Здесь с 05.01.2008
- Сообщений: 1,596
Re: Входные фазоинверторные трансформаторы 1:3:3 на ШI пемаллое.
Тогда, получается, катодную обмотку нужно мотать максимально возможно толстым проводом, чтобы было низкое сопротивление обмотки, иначе будет присутствовать часть местной ОС. И цеплять резистор с конденсатором.
Добавлено спустя 17 мин 46 с:

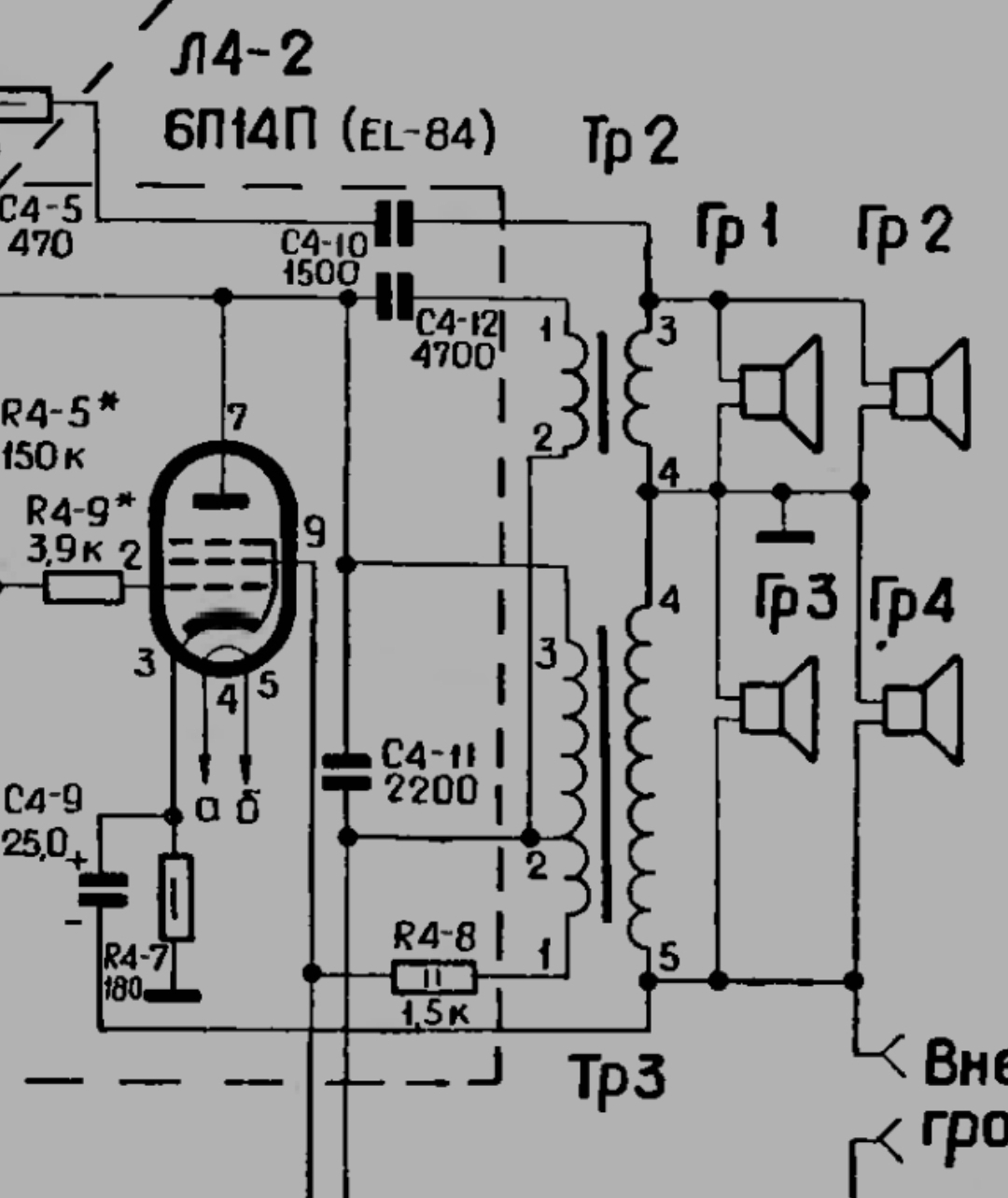

Тоже вариант интересный , хотя, кроме убирания постоянки на выходе, преимуществ наверное никаких. Ну, как шунтирующий вторичку резистор, но через конденсатор, ФНЧ какойто
Отредактировано Miha (08.11.2025 12:24:31)
Вне форума
#129 08.11.2025 19:06:14
- Jaxon
- радиолюбовник
- Откуда: Николаев
- Здесь с 22.01.2004
- Сообщений: 3,205
Re: Входные фазоинверторные трансформаторы 1:3:3 на ШI пемаллое.
Тогда, получается, катодную обмотку нужно мотать максимально возможно толстым проводом, чтобы было низкое сопротивление обмотки, иначе будет присутствовать часть местной ОС. И цеплять резистор с конденсатором.
Собери да прослушай. Может все будет ок. Можно было отводов натыкать больше. Или вообще не юзать эту ОС.
"Шо там думать, надо слушать " (С) Будешь всем хвастаться, что только лампы, резисторы и трансы. Как 100 лет назад
Добавлено спустя 01 мин 19 с:
преимуществ наверное никаких.
Тр2 может быть мелким, а Тр3 может быть достаточно простым, без секций.
Отредактировано Jaxon (08.11.2025 19:09:49)
Вне форума
#130 08.11.2025 20:44:48
- Jaxon
- радиолюбовник
- Откуда: Николаев
- Здесь с 22.01.2004
- Сообщений: 3,205
Re: Входные фазоинверторные трансформаторы 1:3:3 на ШI пемаллое.
Собери да прослушай. Может все будет ок.
мысль такая возникла. А сколько у тебя витков в аноде и в катоде ?
В катоде овердохера, как мне кажется, если такое сопротивление.
Вне форума
