Входные фазоинверторные трансформаторы 1:3:3 на ШI пемаллое.

Miha · 26.10.2025 19:21:32

Добавлено спустя 15 мин 43 с:

vlnik пишет:

Мотать трансформаторы, это как для баб вязать! Нервы успокаивает..

Так это не все бабы исеют такую выдержку, мои прошлые бабы не вязвли, жена сейчас вяжет idea Я давно хочу ей спихнуть мотание, но не знаю, как lol

Я ранее выклалывал, это ещё не все изделия smile

Отредактировано Miha (26.10.2025 19:43:14)

y_b_d · 26.10.2025 19:43:32

Miha пишет:

Я давно хочу ей спихнуть мотание, но не знаю, как

Для этого надо самому начать вязать.

Miha · 26.10.2025 19:53:18

y_b_d пишет:

Для этого надо самому начать вязать.

Спросил, сказала, что это разные вещи, я не буду вязать, она не будет мотать idea lol

I_Avals · 27.10.2025 21:19:45

И она полностью права. Это категорически разные виды медитации.

Miha · 28.10.2025 00:05:09

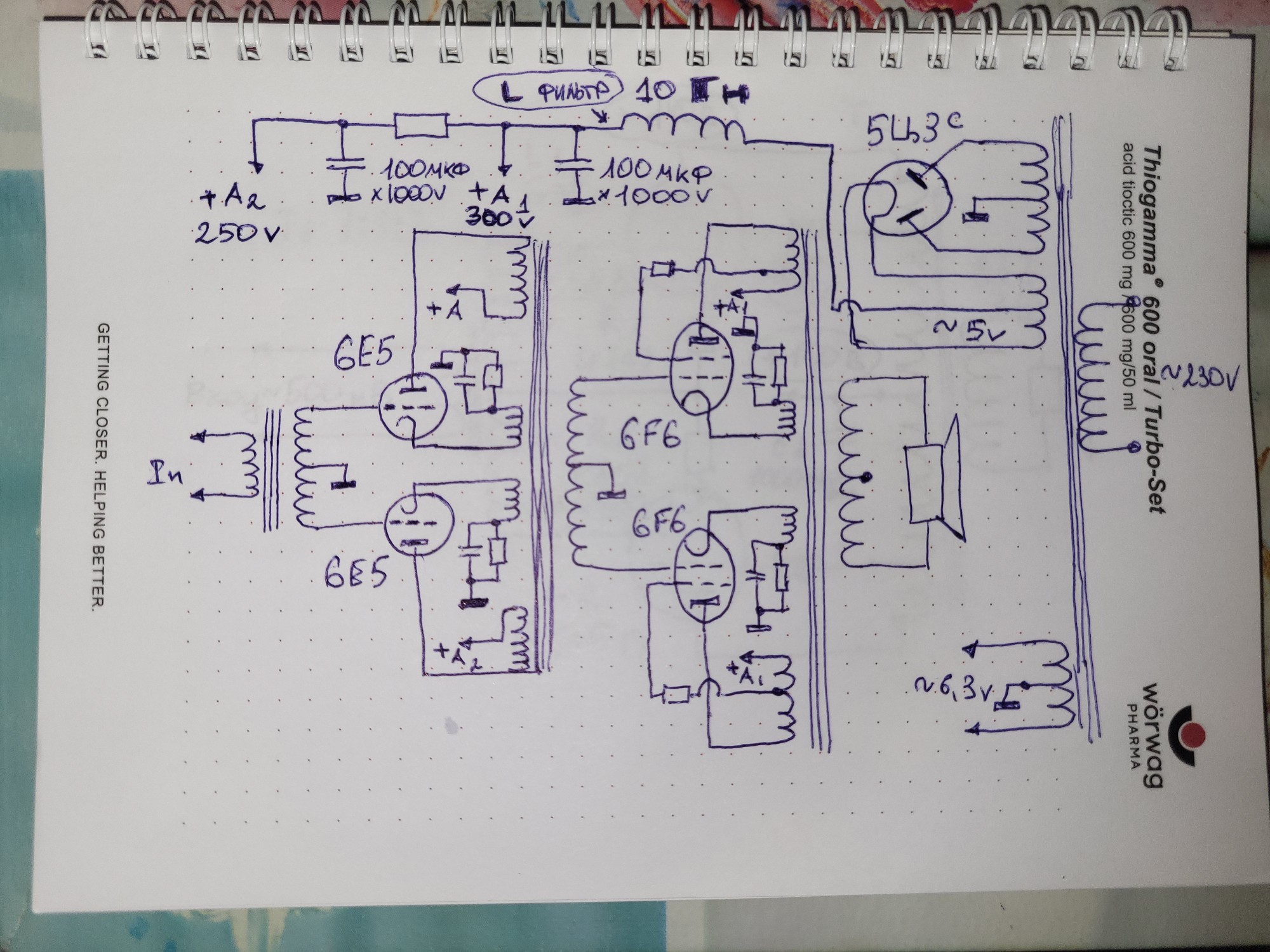

Схема усилителя cool
Аналоги ламп по памяти, аналоги 6С5С и 6Ф6С , надо полезть в ящик посмотреть. Номиналы резисторов и конденсаторов ещё нужно посчитать. Конденсаторы в фильтре анодного питания надо добавить, но пока то, что есть из высоковольтного. Трансформаторы питания на каждый канал отдельные, тоже мотал, но провод в питании анодов 0,2 мм в диаметре, поэтому лампы не мощные, но линейные. Выходной трансформатор расчитывался на лампу 6Ф6С, вторичка вышла на 6 Ом, акустика 4А28 , играть будет тише, но лучше. Как намотаю межкаскадники, сделаю макет, измерим.

Добавлено спустя 07 мин 38 с:

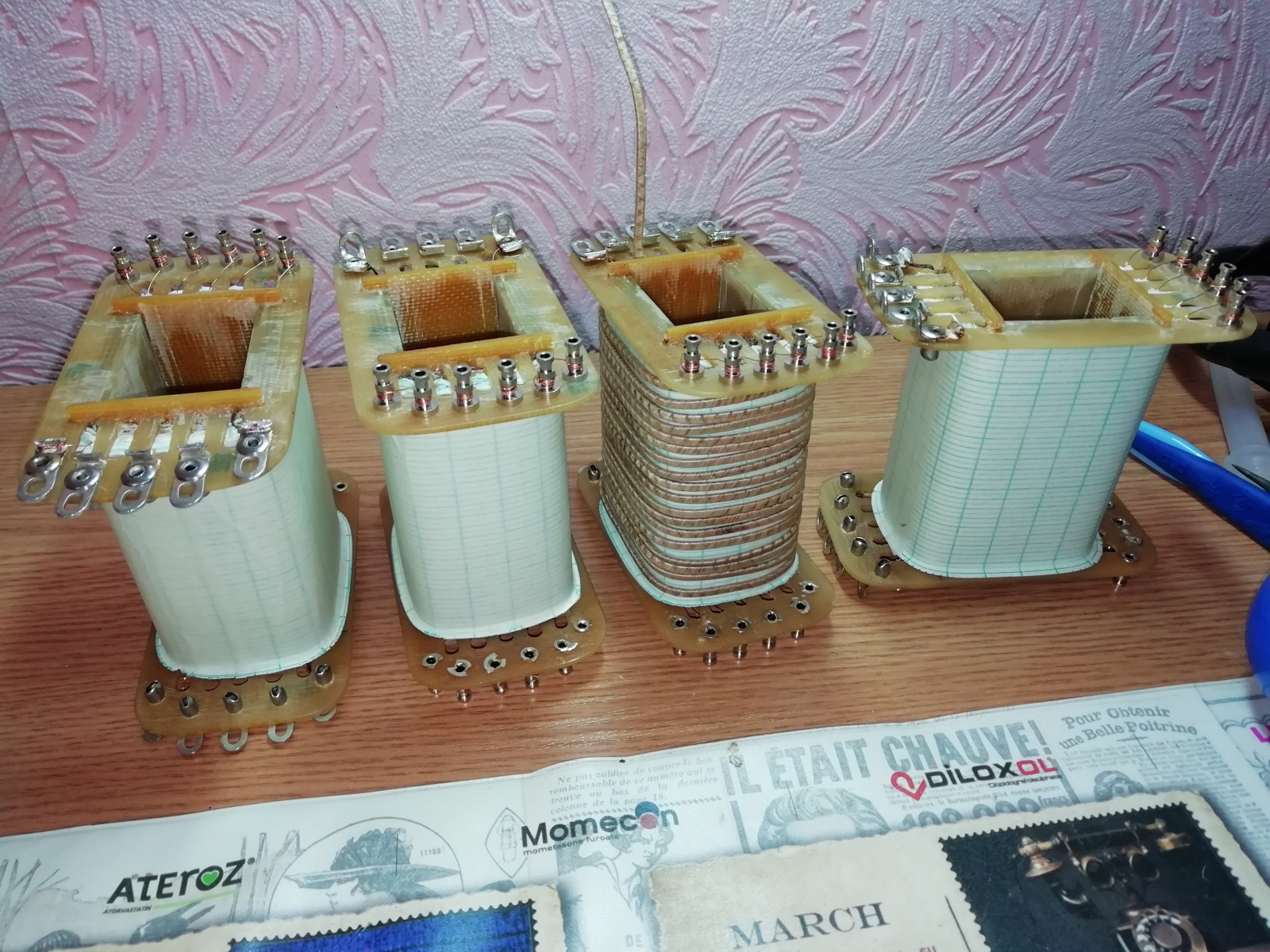

Фото из архива, про питальники cool
Но самое сложное это межкаскадники мотаются.

Отредактировано Miha (28.10.2025 00:07:48)

Miha · 29.10.2025 22:01:14

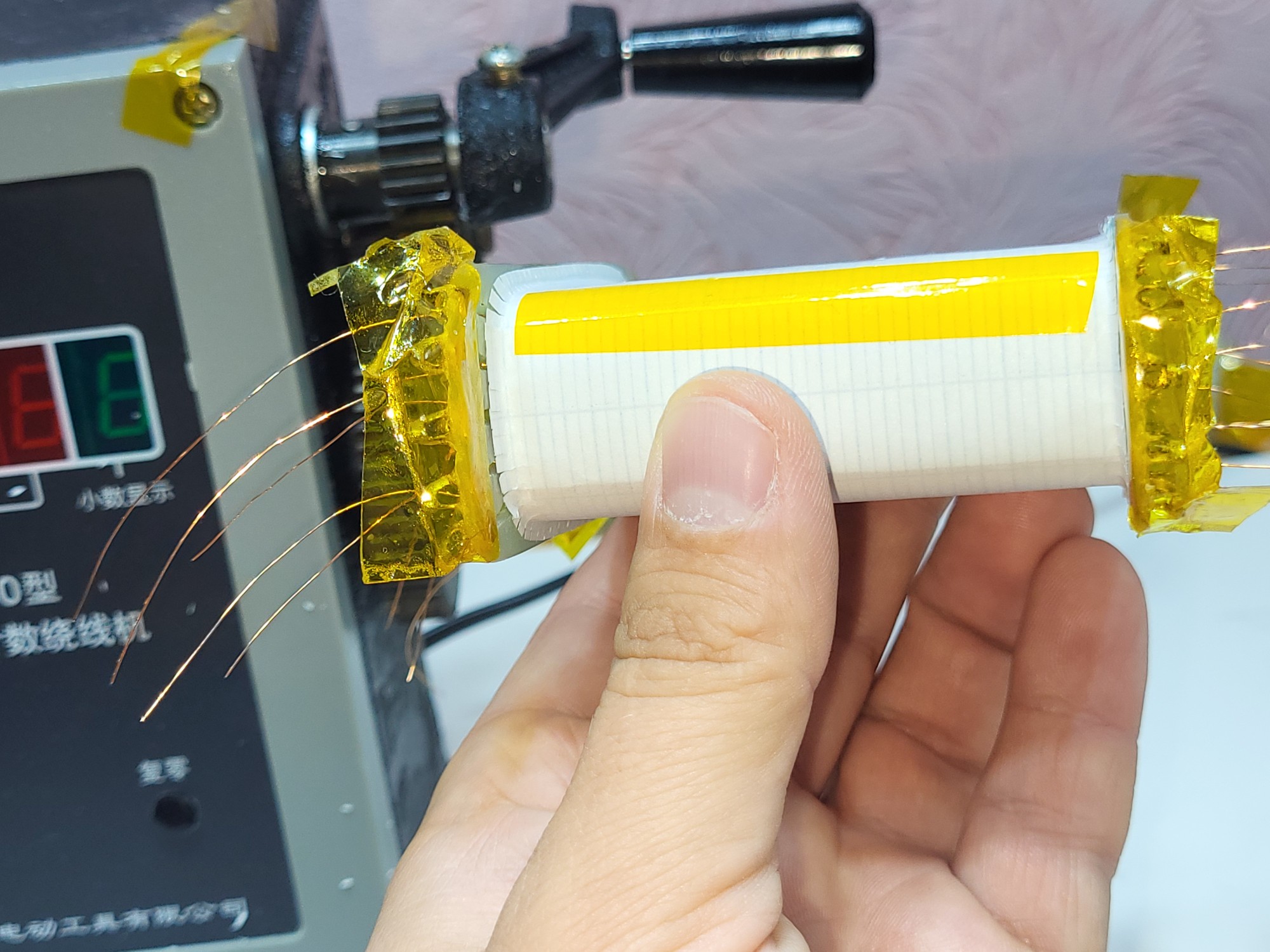

Так выгладит намотаная катушка 10 слоёв по 285 витков.

Jaxon · 29.10.2025 22:20:29

Станок хороший. У меня совковый старый, разваливается. Еще есть полуавтомат. Там надо его шаманить- лень, и нет надобности. Я не мотаю болбше 100 витков lol

Miha · 29.10.2025 23:06:10

285×10×4=11400 витков yikes Жена говорит, что я сумасшедший lol

Miha · 02.11.2025 05:16:42

Жена меня прозвала шелкопрядом lol

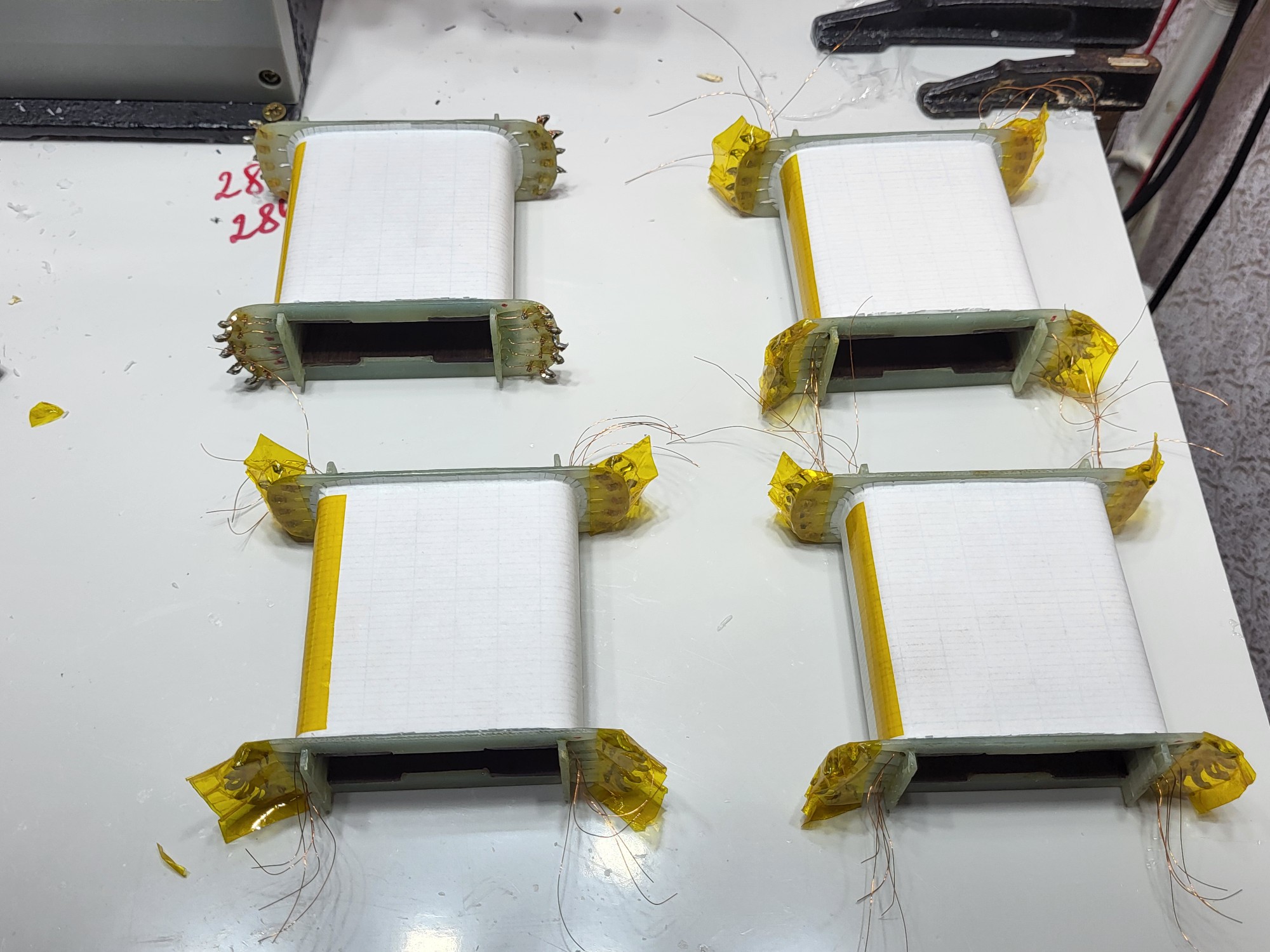

Намотал download

Miha · 02.11.2025 14:53:54

I_Avals пишет:

Величина, - 80 дБ относительно полезного сигнала в аноде.

Смотреть с 17:45
youtu.be/qd4fh3QcnJE?si=YiMwBsh-OtD4girz
Я так понимаю, что величина, не относительно полезного сигнала на выходе, а величина является относительно входного сигнала и требует пересчёта и её опредиления, судя по тому, что говорит дядька на видео hmm

Добавлено спустя 01 мин 19 с:
Пока мотал, фоново пересмотрел практически все его видео.
Пришёл к выводу, что драйвры будут 6П6С или 6Ф6С в УЛ с КОС.

Отредактировано Miha (02.11.2025 14:56:18)
