Может кто встречал Д-класс в полном мосте?

pantelei4 · 17.11.2025 03:00:25

adsh пишет:

А чем она лучше или хуже Спектралаба?

Не знаю, я сначала попробовал RMAA - она не понравилась, потом арту поставил и с ней все понятно.
Спекртралаб никогда не пользовал.

Добавлено спустя 02 мин 23 с:
Арта может тильсмолла измерить, импеданс, не только искжуху. И в ней есть все нужные генераторы, в том числе мультитон. Увидела без проблем звуковуху Емушку. Удобная.

adsh · 17.11.2025 03:33:21

Windows XP was supported up to version 1.9.5

Arta под Windows XP

I_Avals · 17.11.2025 16:26:50

pantelei4 пишет:

я сначала попробовал RMAA

Спекртралаб и RMAA категорически разные вещи. Первый удобен для исследований и измерений, а второй для документирования параметров готового устройства.
Ещё одна разница, Спекртралаб требует понимания как процесса измерений, ток и интерпретации результата. RMAA идеально подходит для домохозяек, просто выставь уровень.

Прелесть RMAA, можно сравнивать результаты с соседями, поскольку методика измерений стандартна и от оператора не зависит.

Подвох, все программы измеряют в дБ. То есть, уровень измеряемого сигнала лежит на совести оператора. Можно, конечно, откалибровать. Но, достоверность калибровки на той же совести. Но, если измеряем сами и для себя, тут полная ясность.
К стати, даже откалибровав RMAA, чтобы 0 дБ соответствовал полной мощности, измерение искажений она делает на -6 дБ. Так что, если интересна именно мощность по DIN45500, добро пожаловать в Спекртралаб.

И ещё момент, касающийся измерения класса Д. На выходе фильтр всего второго порядка. Т.е., неизбежно присутствие частоты ШИМ на выходе. Как она будет влиять на карту и что привнесёт в измерения, непредсказуемо. Поэтому ставится внешний ФНЧ, перед прибором. Непременно пассивный.

Порядок: 4-й или 5-й (Баттерворт/Линквиц-Райли)
Частота среза: 20–30 кГц
Затухание на частоте ШИМ: ≥ 60–80 dB

В качестве стандартного решения, фильтр AES17. Альтернатива, AUX-0025 от Audio Precision. Схемы легко гуглятся.

vlnik · 20.11.2025 18:48:47

Пантелеи4, у тебя же в БП стоят по входу сетевые фильтры. Наверняка. А вот мне стоит поставить? В трансформаторный БП? Всё таки УНЧ импульсный, будет помехи в сеть давать..соседний завод пострадает.. big_smile

pantelei4 · 20.11.2025 18:49:44

vlnik пишет:

А вот мне стоит поставить? В трансформаторный БП?

Ничего или кондерчик 0.5мкф по первичке как в ламповых теликах.

vlnik · 20.11.2025 18:53:54

pantelei4 пишет:

Ничего или кондерчик 0.5мкф по первичке как в ламповых теликах.

Я такие кондёрчики видел и не только в ламповой. Только вот смысл их? sad

pantelei4 · 20.11.2025 19:22:24

vlnik пишет:

Только вот смысл их?

Смысл есть, поглощение импульсных помех и выброс эдс первички при замыкании сети.

vlnik · 20.11.2025 20:11:52

pantelei4 пишет:

Смысл есть,

Уговорил..припаяю. Не жалко.

vlnik · 24.11.2025 14:42:43

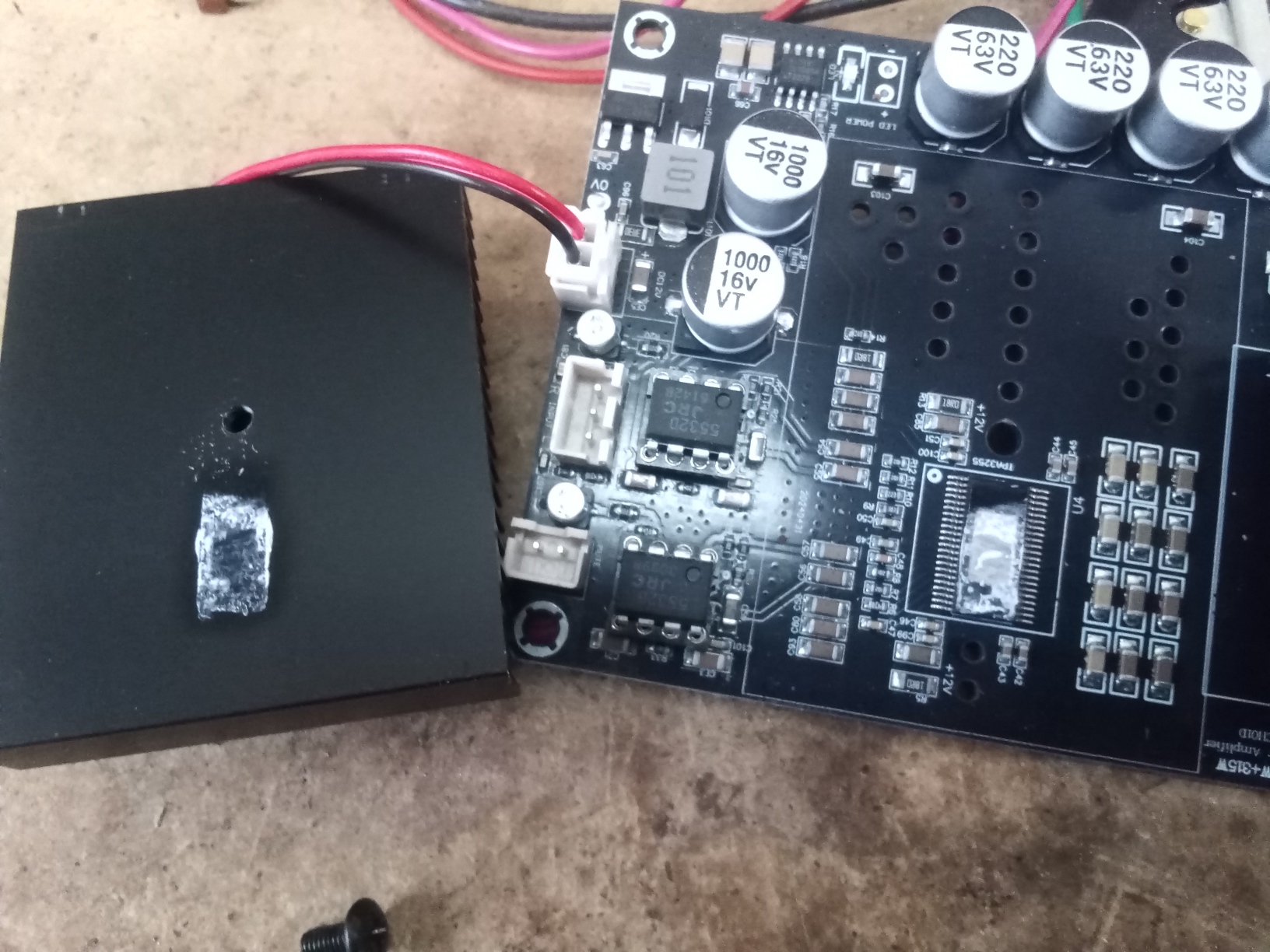

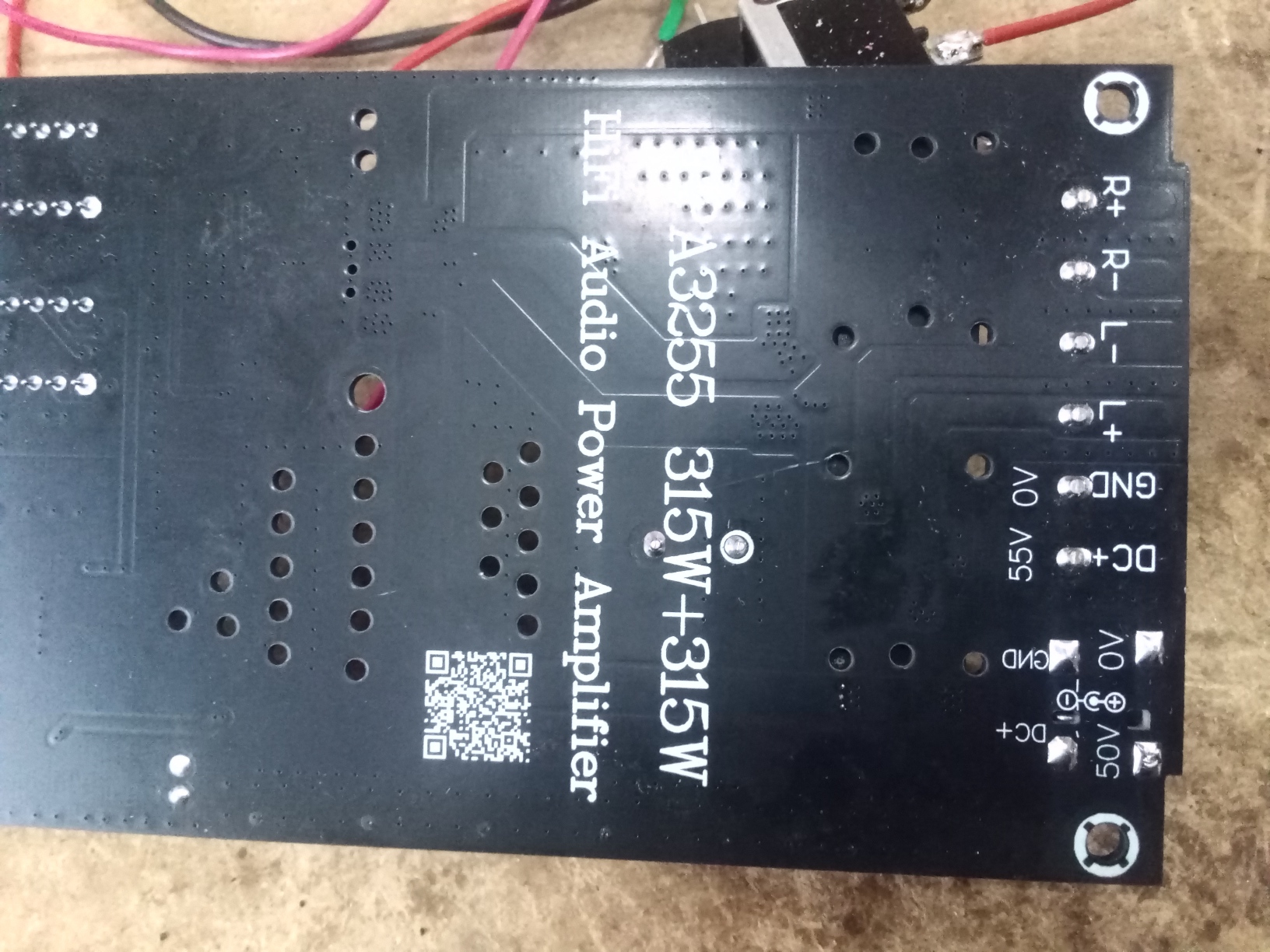

Пантелеи4, вот смотри на другую плату, не как у тебя. Радиатор высотой наверное с сантиметр, ну а размеры видно по фото. Микросхема там по простецки прижимается к краю радиатора и всё. Одним болтиком. Имеет ли смысл сделать проставку из меди между люминевым радиатором? А радиатор взять от проца с компа..
Тут что то сильно хило на вид.
Я ему кстати, подавал 52 вольта, выжил. Только полной мощностью не нагружал.

Отредактировано vlnik (24.11.2025 14:43:55)

pantelei4 · 24.11.2025 14:53:57

vlnik пишет:

Имеет ли смысл сделать проставку из меди между люминевым радиатором?

Если никакой прокладки нет, то ставить нет смысла.
