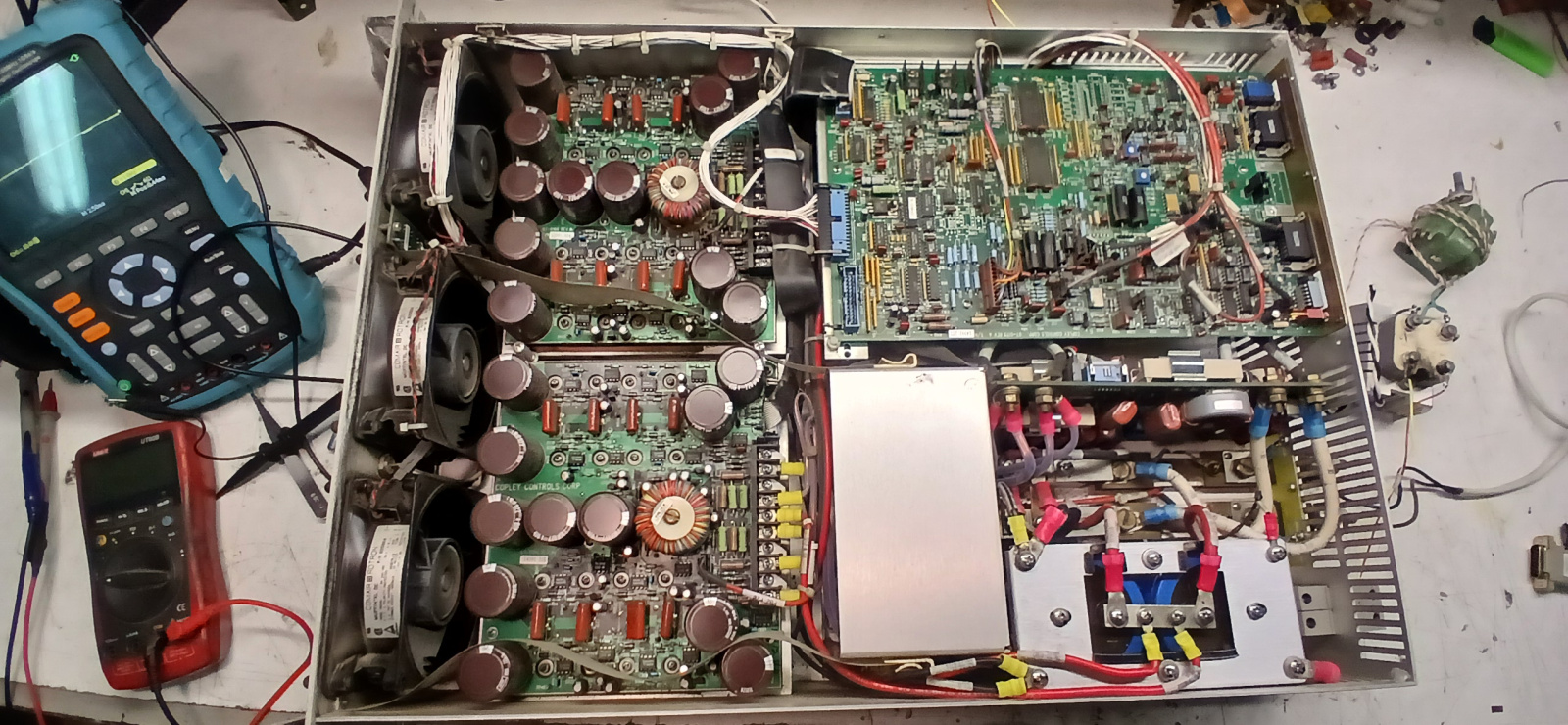

Re: Может кто встречал Д-класс в полном мосте?

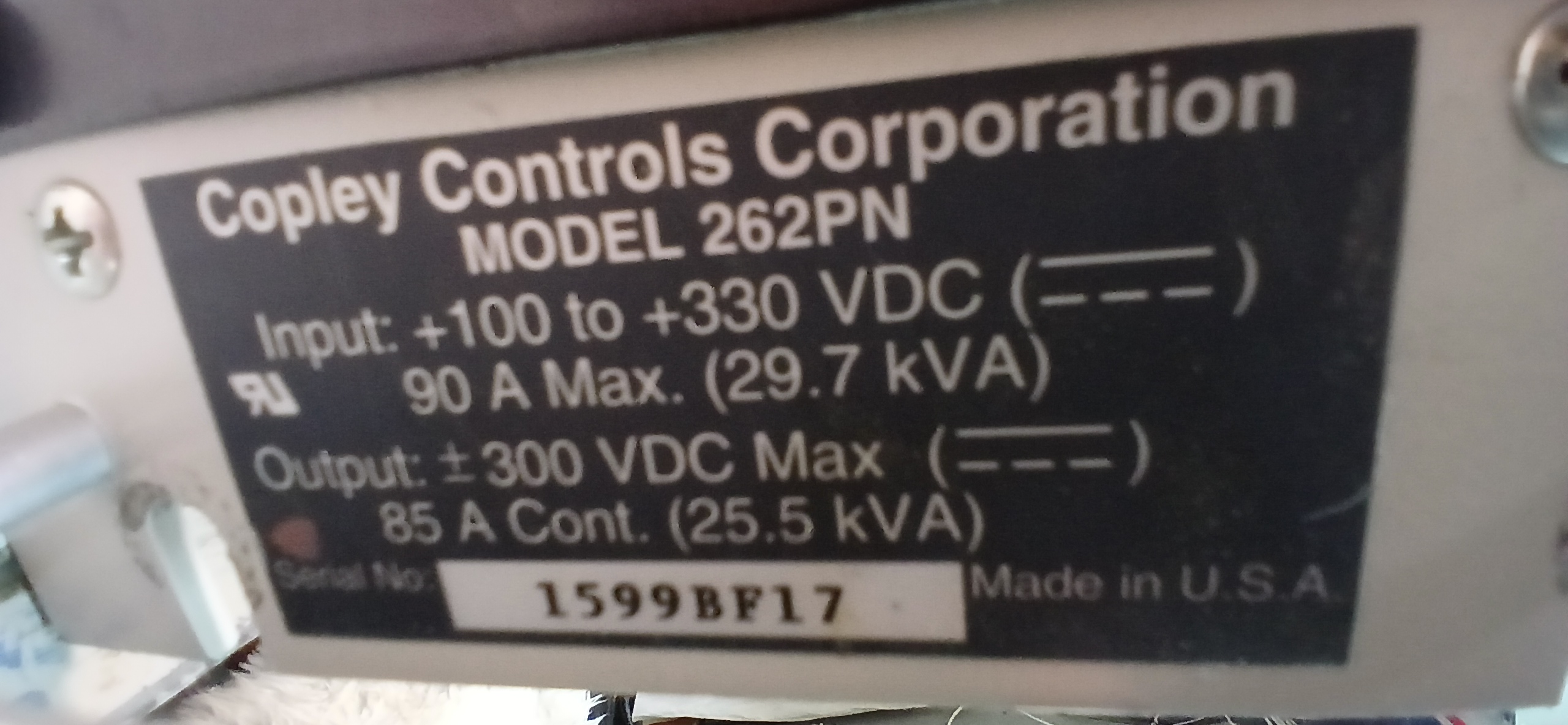

Шо вы знаете о потужности ?

Отредактировано Jaxon (07.11.2025 11:54:28)

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,190

Re: Может кто встречал Д-класс в полном мосте?

Шо вы знаете о потужности ?

Усилитель что ли?

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,125

Re: Может кто встречал Д-класс в полном мосте?

Ну да. Д-класс.
У него, правда, полоса до 3 кГц. Но от 0.

Vasil

Ветеран

Откуда: близ Киева

Здесь с 23.01.2004

Сообщений: 1,213

Re: Может кто встречал Д-класс в полном мосте?

Усилитель что ли?  yikes

Ты чего?, не понял?  Смежные технологии

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,190

Re: Может кто встречал Д-класс в полном мосте?

И выход гальванически связан с питанием?

Добавлено спустя 01 мин 04 с:

Смежные технологии

Какие ещо смежные, как будто у нас есть технологии?

Добавлено спустя 01 мин 52 с:
Я в гараже своими руками мощнее собирал.

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,125

Re: Может кто встречал Д-класс в полном мосте?

И выход гальванически связан с питанием?

Там само питание развязано.

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,190

Re: Может кто встречал Д-класс в полном мосте?

Самое потужное с чем я имел дело - таллинский шкаф на 1.6МВт. Даже фотка где то была, я с сожжонными тиристорами в руке.

vlnik

Ветеран

Откуда: Новосибирск

Здесь с 03.10.2009

Сообщений: 2,331

Re: Может кто встречал Д-класс в полном мосте?

Тут что то с питанием своего Д завис.
Есть один подходящий без перемотки транс. У него обмотка с отводом. Провод с полтора миллиметра, ток 8А обещают. И вот, получается либо 45в на хх, либо 63в.
Сначала хотел сделать стабилизатор, 63в -48...50в. Думаю 45 будет маловато.. не полностью "тема" раскроется.
Но почему то многие не хвалят стабилизаторы для питания УМ. Да и стоит ли городить городушку из за 3..5 вольт?
Хотя тут каждый вольт ценен.

---

Меня постоянно преследуют умные мысли, но я быстрее...

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 127

Re: Может кто встречал Д-класс в полном мосте?

Не надо ничего городить. 63 В ХХ при нагрузке, волшебным образом превращаются в 55 - 56.
А потом, классу Д, лишь бы не меньше.

Есть такая контора, Lab Gruppen, а у неё усилитель C SERIES C 20:8X со спецификацией

Max output power (all channels driven) то есть, все 8

16 ohms    250 W
8 ohms    250 W
4 ohms    250 W
2 ohms    125 W

Так вот, для всех нагрузок питание усилителей +/- 100 Вольт. При выборе нагрузки изменяется коэффициент усиления и порог защиты по току. Всё! Питание одно, хоть на 2, хоть на 16 Ом. Это, как ШИМ стабилизатор, на входе 100 Вольт 1 А, на выходе 5 Вольт 18 А. Принцип тот же.

Документация несложно ищется.

Отредактировано I_Avals (11.11.2025 18:48:35)

---

No one is perfect.

vlnik

Ветеран

Откуда: Новосибирск

Здесь с 03.10.2009

Сообщений: 2,331

Re: Может кто встречал Д-класс в полном мосте?

Не надо ничего городить. 63 В ХХ при нагрузке, волшебным образом превращаются в 55 - 56.

У неё допустимое напряжение 53 В.TPA3255.
С полной обмоткой многовато, с части- маловато.

---
