Re: Может кто встречал Д-класс в полном мосте?

Николаичь, для тебя инфа по плате модуля ZK-3002. При питании 48В и негромком прослушивании в открытом корпусе и отключенном вентиляторе температура радиатора не превышает 50 градусов при продолжительной работе и комнатной температуре.
Вентилятры шумят и напрягают, автоматическая система охлаждения включатеся слишком рано и часто. Как вариант - прикрутить термостат на 60-65 к радиатору и подключить в разрыв питания пропеллера. Буду делать так.

adsh

Реалист

Откуда: Киев

Здесь с 16.01.2004

Сообщений: 4,940

Сайт

Re: Может кто встречал Д-класс в полном мосте?

Лучше всегда крутить, начиная с небольшой скорости. Повышая её по мере нагрева. Иначе вентилятор может сам перегреться, за месяцы эксплуатации, в стоящем режиме. А когда нужно - просто не стартанёт, из-за задубевшей смазки. Проверено на компах .

---

Саша

vlnik

Ветеран

Откуда: Новосибирск

Здесь с 03.10.2009

Сообщений: 2,331

Re: Может кто встречал Д-класс в полном мосте?

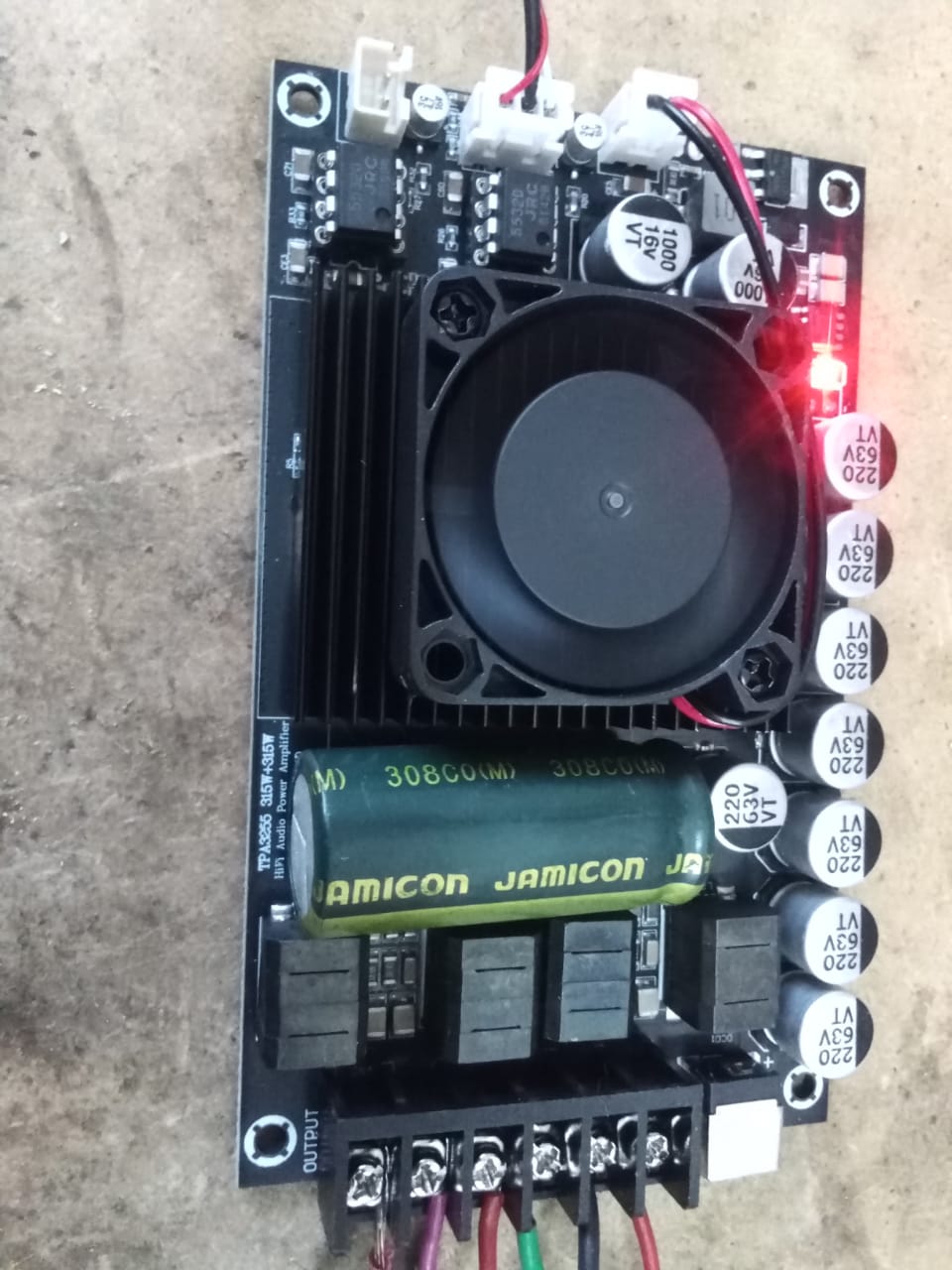

Я купил еще одну плату, другую немного. Там радиатор меньше и вентилятор меньше. Он постоянно вроде крутится. Его слышно, когда ухо поднесёшь к нему.

Добавлено спустя 02 мин 10 с:
В ней 4 дросселя правда конденсаторы керамика смд-шная в фильтрах. И клеммы меньше, толстый провод в них всунуть, проблема. Нет переключателя для переключения в моно.

Добавлено спустя 07 мин 09 с:

Лучше всегда крутить, начиная с небольшой скорости. Повышая её по мере нагрева.

У меня на работе много рециркуляторов, такие закрытые бактерицидные лампы, воздух через них вентилятор прогоняет. Если стоят в палатах (не царских) то пациентам слишком шумно, спать мешает. Я ставлю ограничительный резистор, надо что бы и запускался и не на полную мощь вращался. Тогда почти не шумит. Там еще и сам поток воздуха шум добавляет. А то, что поток меньше становится, не по ТУ это никого не волнует.

Добавлено спустя 08 мин 53 с:
Заметил странную особенность..вентиляторы, которые ставились с 2008 года работают до сих пор. А которые купили в 2020 ..2022. уже дохнут.
Даже не знаю почему.

---

Меня постоянно преследуют умные мысли, но я быстрее...

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,190

Re: Может кто встречал Д-класс в полном мосте?

Его слышно, когда ухо поднесёшь к нему.

Поставишь в корпус и зашумит.

Добавлено спустя 04 мин 12 с:

Нет переключателя для переключения в моно.

В моно он не переходит в крик при повышении громкости на низкоомной нагрузке.
Но все равно, характер звучания в широкополосном режиме мне не очень нравится, непонятная синтетика есть.

vlnik

Ветеран

Откуда: Новосибирск

Здесь с 03.10.2009

Сообщений: 2,331

Re: Может кто встречал Д-класс в полном мосте?

В моно он не переходит

Так если я запараллелю оба канала, то моно и получится.

Но все равно, характер звучания в широкополосном режиме мне не очень нравится, непонятная синтетика есть.

Сегодня сравнивал оба варианта. Нагрузка одна и та же на обеих каналах, питание от одного и того же БП.
Смотрел АЧХ на мощности порядка 10вт.
У модуля ZK от 20 Гц. до 20 кГц. практически ровная. У другого завал начинается с 200Гц.  100Гц уже -1дБ. 50 Гц -5дБ. А 20 Гц -7дБ. Непонятно почему? Ладно бы на высоких, а тут на самых низах. Может на входе какой фильтр стоит?
Подавал до 100кГц. что то страшно смотреть на синус..поэтому наверное и синтетика.

---

Меня постоянно преследуют умные мысли, но я быстрее...

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,190

Re: Может кто встречал Д-класс в полном мосте?

Так если я запараллелю оба канала, то моно и получится.

Просто так тут параллелить низя, надо синхронизировать несущую, и раздавть с одного входа, на ТРАшке специаольный режим.

vlnik

Ветеран

Откуда: Новосибирск

Здесь с 03.10.2009

Сообщений: 2,331

Re: Может кто встречал Д-класс в полном мосте?

Просто так тут параллелить низя, надо синхронизировать несущую, и раздавть с одного входа, на ТРАшке специаольный режим.

Так на ZK для этого есть переключатель. А на другой плате нет его. Тут еще есть какой то разъемчик. Не знаю для чего.

---

Меня постоянно преследуют умные мысли, но я быстрее...

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,190

Re: Может кто встречал Д-класс в полном мосте?

Так на ZK для этого есть переключатель.

Да, в этом режиме светодиод моргает постоянно.

Добавлено спустя 01 мин 31 с:

Подавал до 100кГц. что то страшно смотреть на синус..поэтому наверное и синтетика.

У нее на ВЧ повышенные искажения, до 0.1%.

Добавлено спустя 02 мин 29 с:

Так на ZK для этого есть переключатель.

Выкинь входную микру - аттенюатор, она гадит.

vlnik

Ветеран

Откуда: Новосибирск

Здесь с 03.10.2009

Сообщений: 2,331

Re: Может кто встречал Д-класс в полном мосте?

Выкинь входную микру - аттенюатор, она гадит.

Думаю не сильней, чем всё остальное. Кстати, что он там делает? Там вход и всё..   Или коммутирует при параллельном включении один канал на оба усилителя?

---

Меня постоянно преследуют умные мысли, но я быстрее...

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,190

Re: Может кто встречал Д-класс в полном мосте?

Кстати, что он там делает?

Ослабитель управляемый МК по цифровой шине.

Добавлено спустя 01 мин 24 с:

Или коммутирует при параллельном включении один канал на оба усилителя?

При параллельном коммутация входов и архитектура меняется в самой ТРАшке по управляющему сигналу на какой то ноге.

Добавлено спустя 02 мин 18 с:

Думаю не сильней, чем всё остальное.

А ты не думай, а послушай помехи.

Добавлено спустя 05 мин 31 с:
Там разработчики повеселились по полной. Сначала вкорячили на вход микруху, а потом оказалось что гадит и они параллельно входу платы 1кОм всобачили, шоб помехам труднее пролезть было.
