Re: Касетна дека Teac r-888X

Нужна полная документация на него. Если его выпускали в двх версиях - масочный и ОТР,
то есть шанс, если только масочные, то возможно, чтение ROM не было предусмотрено.

Є не повний даташит на японській. І є на подібну але з буквою G повний. Там ще PLA матриця на борту.... жах.

А на схеме указано 5.2 В.

Воно туди через діод заходить от і 5,2В виходить.

На 6 вывод U3 приходит 50 Гц?

Не перевірив, подивлюсь завтра.

Не вижу такого.

Импульсы с подкассетников усиливаются Q1, Q2 и Q4, Q5 и подаются на 33 и 34 выводы U3,
а также на схему подтормаживания на Q6 - Q13. На входе этой схемы имеется диодный
коммутатор на D16 - D27, он управляется напряжением с драйвера двигателя U7 и в зависимости
от направления его вращения разрешает подачу сигнала на схему подтормаживания
или с левого, или с правого подкассетника через R33 или R34. Цепь на выходе U24 преобразует
импульсы в постоянное напряжение, которое усиливается и подается на катушки подкассетников.
R42 регулирует подтормаживание.

Ну значить я не до кінця розібрався. Справді по суті схема підгальмування автономна, проц там не працює, він тільки комутує двигун перемотки і зчитує імпульси для лічильника.... Ну це вже легше).

olkogr

Участник

Здесь с 20.05.2022

Сообщений: 71

Re: Касетна дека Teac r-888X

Импульсы с подкассетников усиливаются Q1, Q2 и Q4, Q5 и подаются на 33 и 34 выводы U3,
а также на схему подтормаживания на Q6 - Q13. На входе этой схемы имеется диодный
коммутатор на D16 - D27, он управляется напряжением с драйвера двигателя U7 и в зависимости
от направления его вращения разрешает подачу сигнала на схему подтормаживания
или с левого, или с правого подкассетника через R33 или R34. Цепь на выходе U24 преобразует
импульсы в постоянное напряжение, которое усиливается и подается на катушки подкассетников.
R42 регулирует подтормаживание.

Дякую запояснення роботи. Ніби все зрозуміло коли вмикається двигун в якусь сторону то він імплльси того підкасетника блокує , садячи діод на землю. Відповідно воно враховує тільки імпульси з підкасетника який потрібно гальмувати. Але при збільшені частоти імпульсів по ідеї роботи цієї схеми воно буде збільшувати напргу і збільшувати момент гальмування . А має бути навпаки....

y_b_d

Ветеран

Откуда: Украина, Горловка

Здесь с 08.01.2013

Сообщений: 410

Re: Касетна дека Teac r-888X

Але при збільшені частоти імпульсів по ідеї роботи цієї схеми воно буде збільшувати напргу і збільшувати момент гальмування .

Транзистор Q6 открывается током, протекающим через R36, R37 и D20, а закрывается импульсами с выхода U24
и при увеличении частоты этих импульсов ток через катушки будет уменьшаться.

olkogr

Участник

Здесь с 20.05.2022

Сообщений: 71

Re: Касетна дека Teac r-888X

Транзистор Q6 открывается током, протекающим через R36, R37 и D20, а закрывается импульсами с выхода U24
и при увеличении частоты этих импульсов ток через катушки будет уменьшаться.

Точно воно на землю садить через R35 С8, і тоді напруга падає... Так все вірно. Дякую за пояснення......

olkogr

Участник

Здесь с 20.05.2022

Сообщений: 71

Re: Касетна дека Teac r-888X

На 6 вывод U3 приходит 50 Гц?

Перевірив, є 50 Гц.
Перевірив ще раз сигнали від кнопок.
На всіх виходах мікросхеми U1 10В , тобто високий рівень. Що означає що ніяка кнопка не натиснута. Далі сигнал з її виходів йде на U2, я спочатку думав що це кодер в 4 біти, але знайшовши японський мануал на цю мікросхему, зрозумів що то типу мультиплексор. Який комутує 4 біти вхідних на вихід а допомогою 4 вхідних регістрів. Тобто по суті може обслужити 16 входів. Ну і по суті якщо на входах всюди високий рівень, то і на виході мав би бути всюди високий. Але на одному з виходів (25 вивід) йдуть імпульси  з частотою опитування  мультиплексора. По суті процесор думає що натиснута якась кнопка ...... При тому не одна а 4..... Завтра буде час ще  покопаю).

y_b_d

Ветеран

Откуда: Украина, Горловка

Здесь с 08.01.2013

Сообщений: 410

Re: Касетна дека Teac r-888X

на одному з виходів (25 вивід) йдуть імпульси

25 - это Q2, на него может поступать сигнал со входа D2, а он идет не с U2.

olkogr

Участник

Здесь с 20.05.2022

Сообщений: 71

Re: Касетна дека Teac r-888X

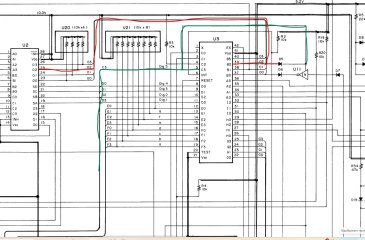

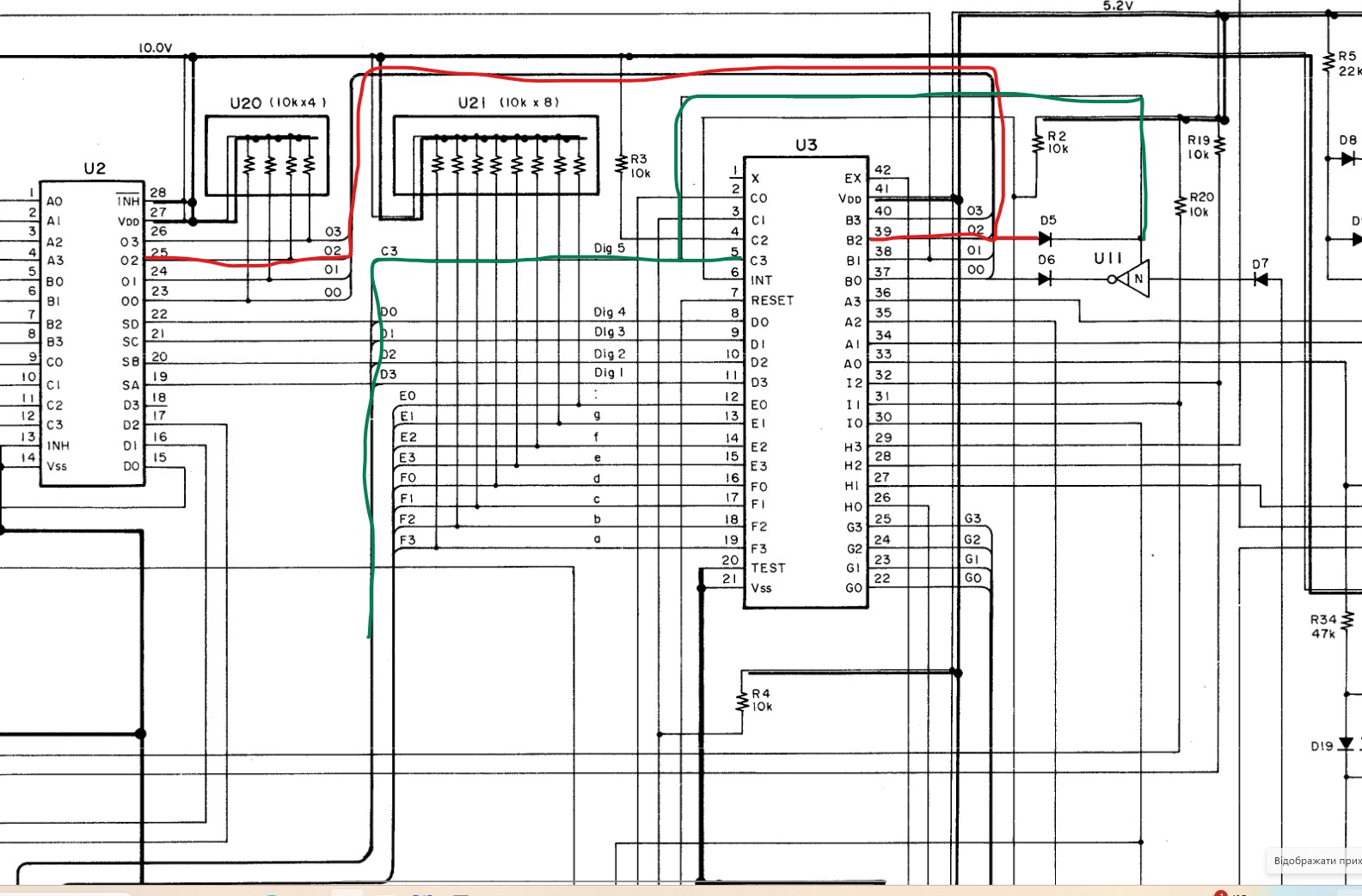

Ось на схемі намалював. Червоним показав шлях куди йде цей біт. Він де на U3. Якщо він справний то типу на його вхід. Там чомусь іспульси, такі як зявляються на інших виходах коли якусь кнопку затискаєш. Але тут ті імпульси висять без натиснутої кнопки. Відповідно є кілька варіантів. Або проц вмер і сам генерує ті імпульси назад (малоімовірно). Або Здох наприклад діод D5 і через нього валять імпульси з зеленої лінії (там та лінія йде на матрицю семисегментного індикатора лічильника) Доречі може через це сегменти не світять.... U11 це по суті NPN транзистор з двома резисторами. Включений якось дивно але вже як є).

Добавлено спустя 12 мин 55 с:

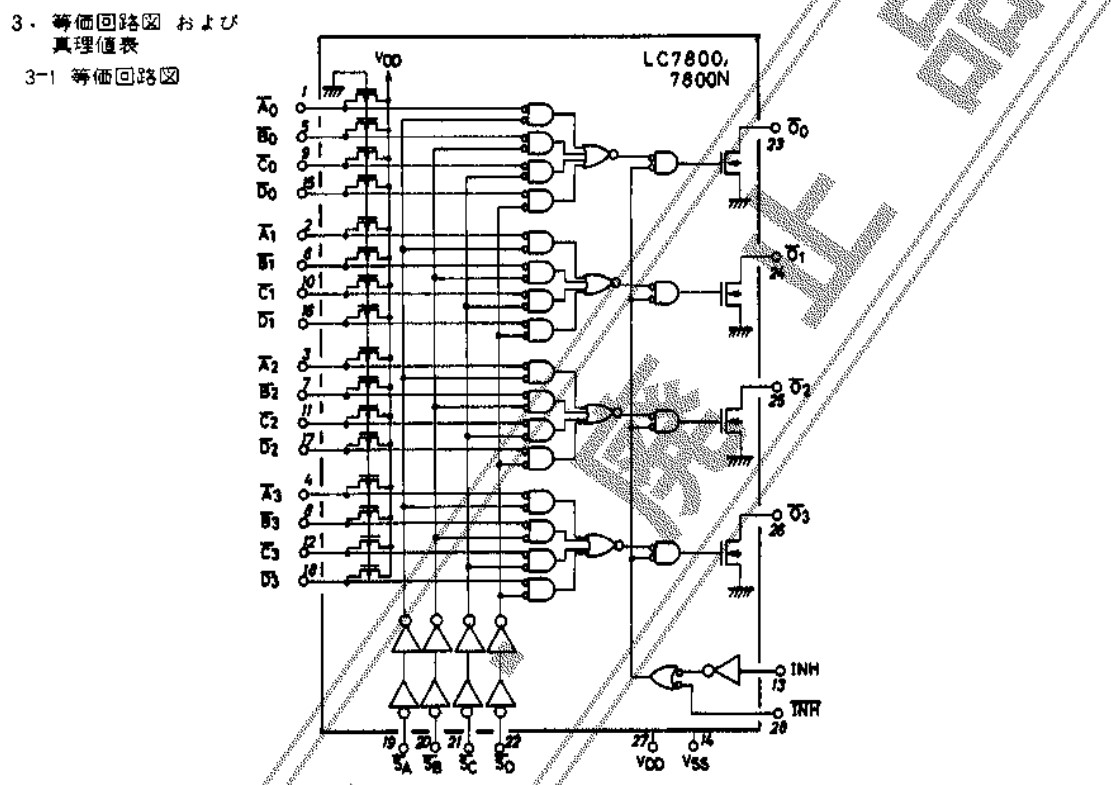

Це то шо знайшов по U2

y_b_d

Ветеран

Откуда: Украина, Горловка

Здесь с 08.01.2013

Сообщений: 410

Re: Касетна дека Teac r-888X

Але тут ті імпульси висять без натиснутої кнопки.

Импульсы могут быть, если на 17 выводе U2 низкий уровень.

olkogr

Участник

Здесь с 20.05.2022

Сообщений: 71

Re: Касетна дека Teac r-888X

Але тут ті імпульси висять без натиснутої кнопки.

Импульсы могут быть, если на 17 выводе U2 низкий уровень.

На всіх 16 входах високий рівень. При тому на 25 виході імпульси.....

Добавлено спустя 24 мин 16 с:
Випаяв діод D5 імпулси пропали...... Навіть на деякий час індикатор почав норм світитись. Але нічого не працює далі.... Діод дзвониться нормально......

y_b_d

Ветеран

Откуда: Украина, Горловка

Здесь с 08.01.2013

Сообщений: 410

Re: Касетна дека Teac r-888X

Навіть на деякий час індикатор почав норм світитись.

Шансы на то, что процессор исправен, увеличиваются.

Добавлено спустя 56 мин 45 с:

Випаяв діод D5 імпулси пропали

А еще рядом с D5 есть D6 и D7, и эта цепь связана с платой SW PCB, где есть процессор U2
со своим тактовым генератором на R31 и C2 и с цепью контроля напряжения питания на Q1.
