Радиоприемник-синхродин СВ диапазона

Miha · Вчера 10:43:35

Выяснилась причина хорошей чувствительности. Почитав книгу Полякова. Поставил переменный резистор в затвор истокового повторителя, оказалось, что была регенерация, от этого видимо и засвистело при максимальном усилении.
youtube.com/shorts/x9odjf4CvJ8?si=6AB2_Hg2HwGOsgDa

Miha · Вчера 12:33:36

Поэтому и глубина АРУ хорошая, при её срабатывании каскад переходит от регенерации к прямому усилению.

I_Avals · Вчера 13:29:58

Miha пишет:

если само это напряжение не закрывает транзисторы

Естественно, закрывает. Но, никогда до конца. Подобно тому, как автосмещение не способно закрыть радиолампу. Суть не в его абсолютной величине, это ни о чём, а в относительном изменении. Допустим, на входе сигнал и Вы крутите какой нибудь подстроечник. Если АРУ растёт, это говорит о росте усиления, которое она пытается скомпенсировать. Именно это я имел в виду, когда писал, что напряжение АРУ косвенно показывает усиление. Или, наоборот, силу сигнала. Чем он слабее, тем больше требуется усиление, тем меньше напряжение АРУ. Это принцип всех индикаторов настройки. Только, в зависимости от построения АРУ имеем либо максимум, либо минимум показаний индикатора.

Miha · Вчера 17:53:15

Интересное схемное решение развязки входного каскада от НЧ составляющей

Добавлено спустя 02 мин 08 с:
Взято здесь: youtu.be/Z_hXRmpLXeA?si=dlo6GxT2TDxU4wPU

pantelei4 · Вчера 18:03:26

Miha пишет:

Интересное схемное решение

Вот с лампадок и надо было начинать. idea

Miha · Вчера 18:22:08

pantelei4 пишет:

Вот с лампадок и надо было начинать.

Так полевики это теже лампы, только каменные lol

Отредактировано Miha (Вчера 18:22:39)

Jaxon · Вчера 19:51:42

Miha пишет:

Интересное схемное решение развязки входного каскада от НЧ составляющей

Что именно?

Miha · Вчера 20:45:15

Jaxon пишет:

Что именно?

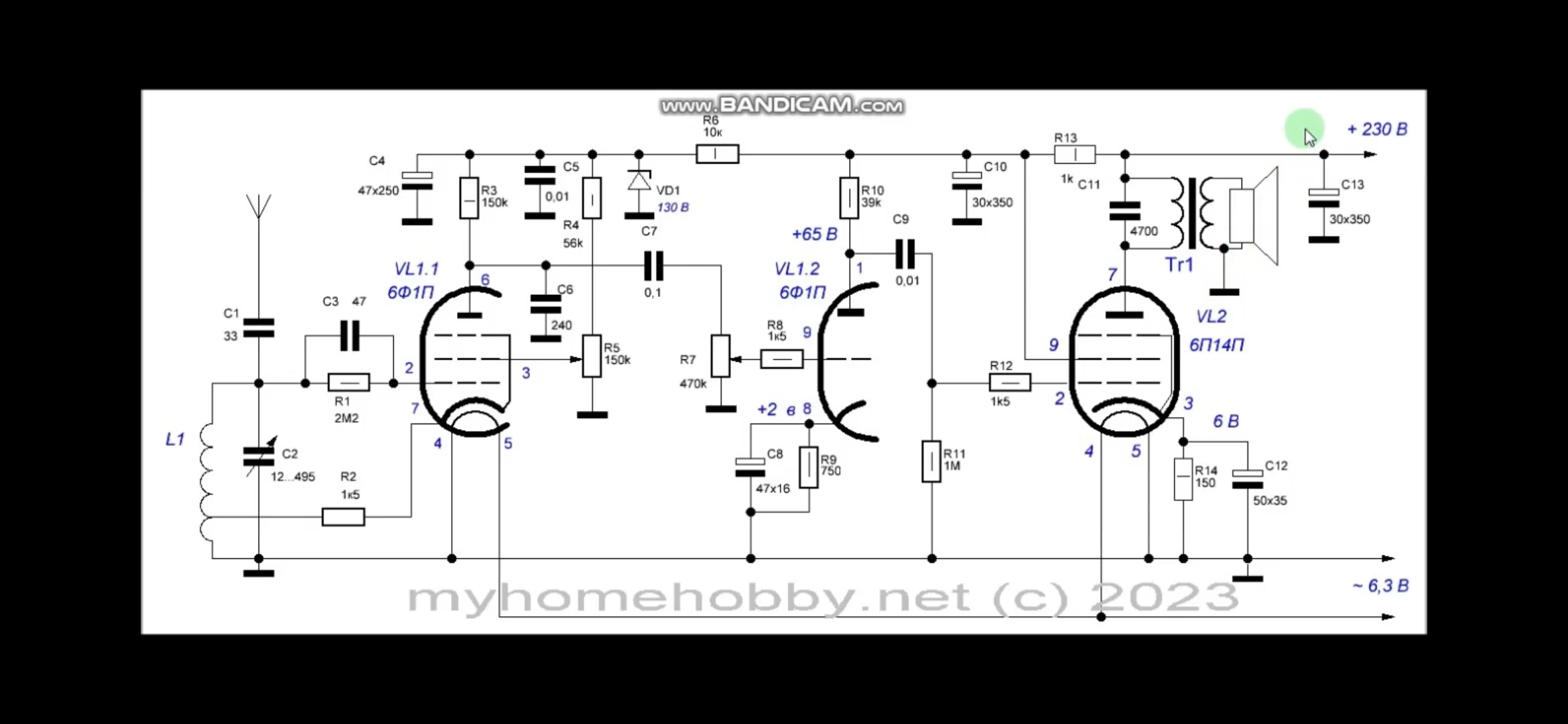

R1 , C3 . Это лучше, чем контур подключать через малую ёмкость , а смещение на затвор брать с земли через резистор параллельный контуру, который шунтирует его. А так не шунтирует, как на схеме выше, получается последовательно наводкам НЧ стоит резистор 2,2 МОМ , через него подаётся смещение, а ВЧ проходит через ёмкость, толковое решение good

Отредактировано Miha (Вчера 20:47:35)

I_Avals · Вчера 23:55:29

Miha пишет:

Интересное схемное решение развязки входного каскада от НЧ составляющей
R1 , C3

Ну хоть бы откровенную глупость не писали.

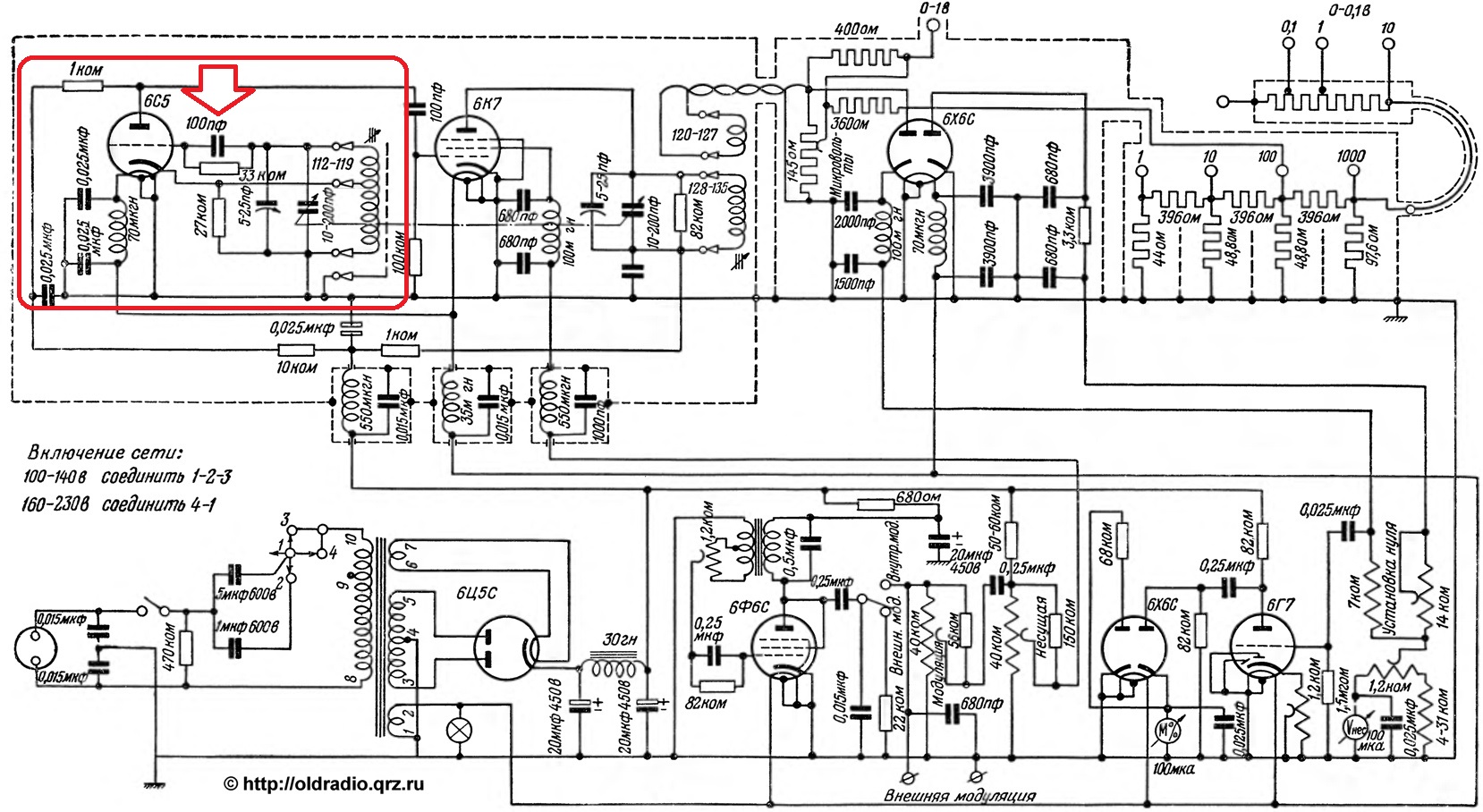

Эта цепочка не имеет ни малейшего отношения к звуковым частотам. Смотрите схему генератора стандартных сигналов "ГСС-6" образца 1941 года.

Та же схема, та же цепочка. Только НЧ и не пахнет. Назначение этой цепочки в создании смещения, стабилизирующего амплитуду ВЧ колебаний. В качестве диода работает переход сетка - катод, а фильтрующая цепь именно R и C, показанные стрелкой. Пока колебаний нет напряжение на этой цепочке равно нолю и лампа имеет максимальное усиление. По мере роста напряжения ВЧ оно начитает детектироваться на "диоде" сетка - катод, заряжая конденсатор. Правая обкладка заземлена через катушку контура, а на левой появляется отрицательное напряжение, запирающее лампу. Это уменьшает амплитуду колебаний. В результате амплитуда на контуре стабилизируется на некоем уровне, зависящем от характеристик лампы.

Это классическая схема лампового генератора. На рисунке из Ютуба он же, но это схема сверхрегенеративного приёмника, в основе которого лежит всё тот же генератор. Только там создаётся режим прерывистой генерации, которая и обеспечивает приём. Оптимальный режим лампы, в данном случае, подстраивается изменением напряжения на экранной сетке. Работает и как умножитель добротности, и как сверхрегенератор. Типичное решение 50-х, 60-х. Почитайте, что ли, статью в Радио №8 за 1953 год. Там теория. А практика, Радио №9 за 1959 год. Как сказано в одном анекдоте - ребята, учите матчасть. Поверьте, потраченное время окупится.

Miha пишет:

толковое решение

Да, толковое. Но прежде восхищаться, стоит разобраться хотя бы в основах. Иначе толку от Ваших восторгов.

Отредактировано I_Avals (Сегодня 00:28:27)

Miha · Сегодня 05:42:52

I_Avals пишет:

Да, толковое. Но прежде восхищаться, стоит разобраться хотя бы в основах. Иначе толку от Ваших восторгов.

Если поставить эту цепочку до антизвонного резистора, то работать будет именно так, как я писал выше.
