Re: Радиоприемник-синхродин СВ диапазона

пришлось добавить ещё один УРЧ из-за падения общего усиления.

Низкое усиление изза ООС по переменке в истоках.

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 270

Re: Радиоприемник-синхродин СВ диапазона

Ну вот и всё.

И, далее.

Увеличил нагрузку детектора до 150 кОм

И, потом.

пришлось добавить ещё один УРЧ

Процесс напоминает асимптотическое приближение. Типа, цель уже, вот она. Но всегда надо ещё чуть чуть "поднажать".

---

No one is perfect.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Выставлены правильные режимы транзисторов. Полностью без развязки по питанию
youtube.com/shorts/gVksNFcq7KY?si=5Qlwrw5CVw6Tlq_q

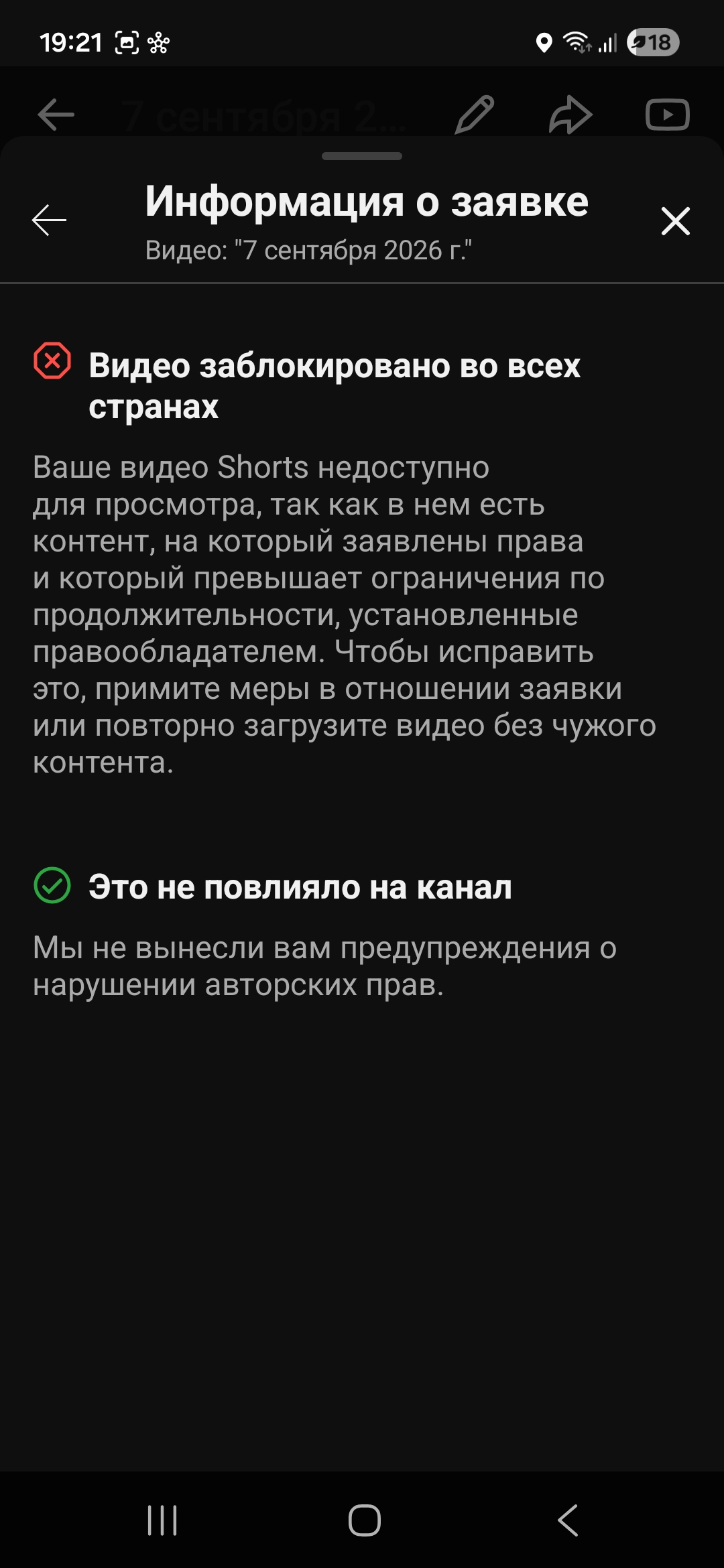

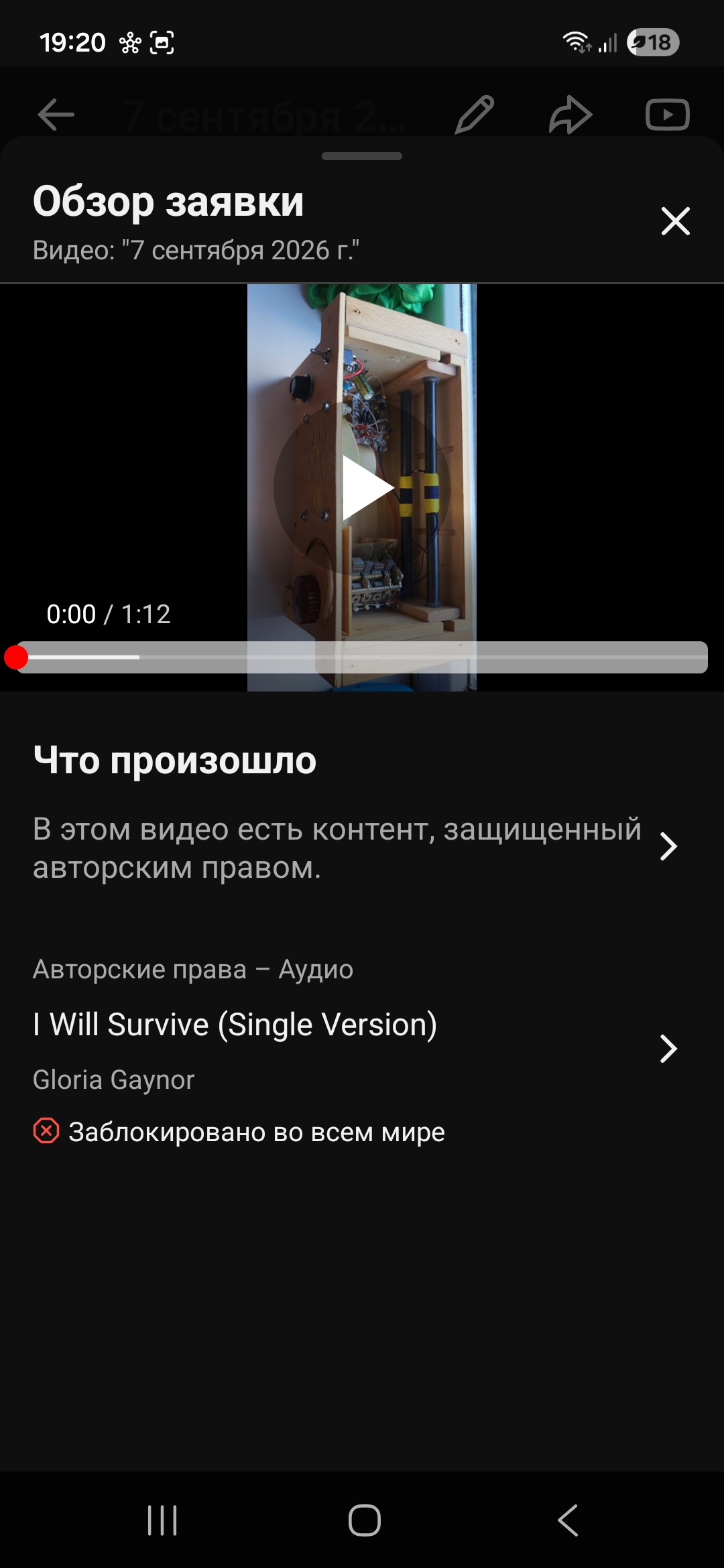

Видео заблокировано во всех странах, авторские права ёпт.

Отредактировано Miha (07.09.2026 10:49:45)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Залил на диск, так не ругается  drive.google.com/file/d/13ZSRgYEXe641_N … p=drivesdk

Vasil

Ветеран

Откуда: близ Киева

Здесь с 23.01.2004

Сообщений: 1,257

Re: Радиоприемник-синхродин СВ диапазона

Видео заблокировано во всех странах, авторские права ёпт.

Оно требует подписки на твой канал.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Видео заблокировано во всех странах, авторские права ёпт.

Оно требует подписки на твой канал.

По второй ссылке из открылось?
ИИ пишет, что если залить на Гугл диск , то авторскае права не проверяет

Добавлено спустя 45 с:

Добавлено спустя 01 мин 33 с:

Добавлено спустя 05 мин 27 с:
ИИ рекомендовал Dtube
d.tube/watch/4bfTZXo1XpvfUNAAD4KFga

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Низкое усиление изза ООС по переменке в истоках.

Да, зато с этой ООС отсутствует самовозбуждение при одинаковом расчётном усилении с дополнительными каскадами. Ради качества можно пожертвовать экономичностью в эпоху литийиона   Самовозбуд настолько отсутствует, что отпадает необходимость развязки по питанию и больших ёмкостей. Вот заключительная (хочется верить  ) схема
Если бы не "метод тыка" , так бы и не выяснилось это. Заставляет задуматься о ёмкостях в катодах УНЧ и их вредном влиянии. Но это уже другая тема

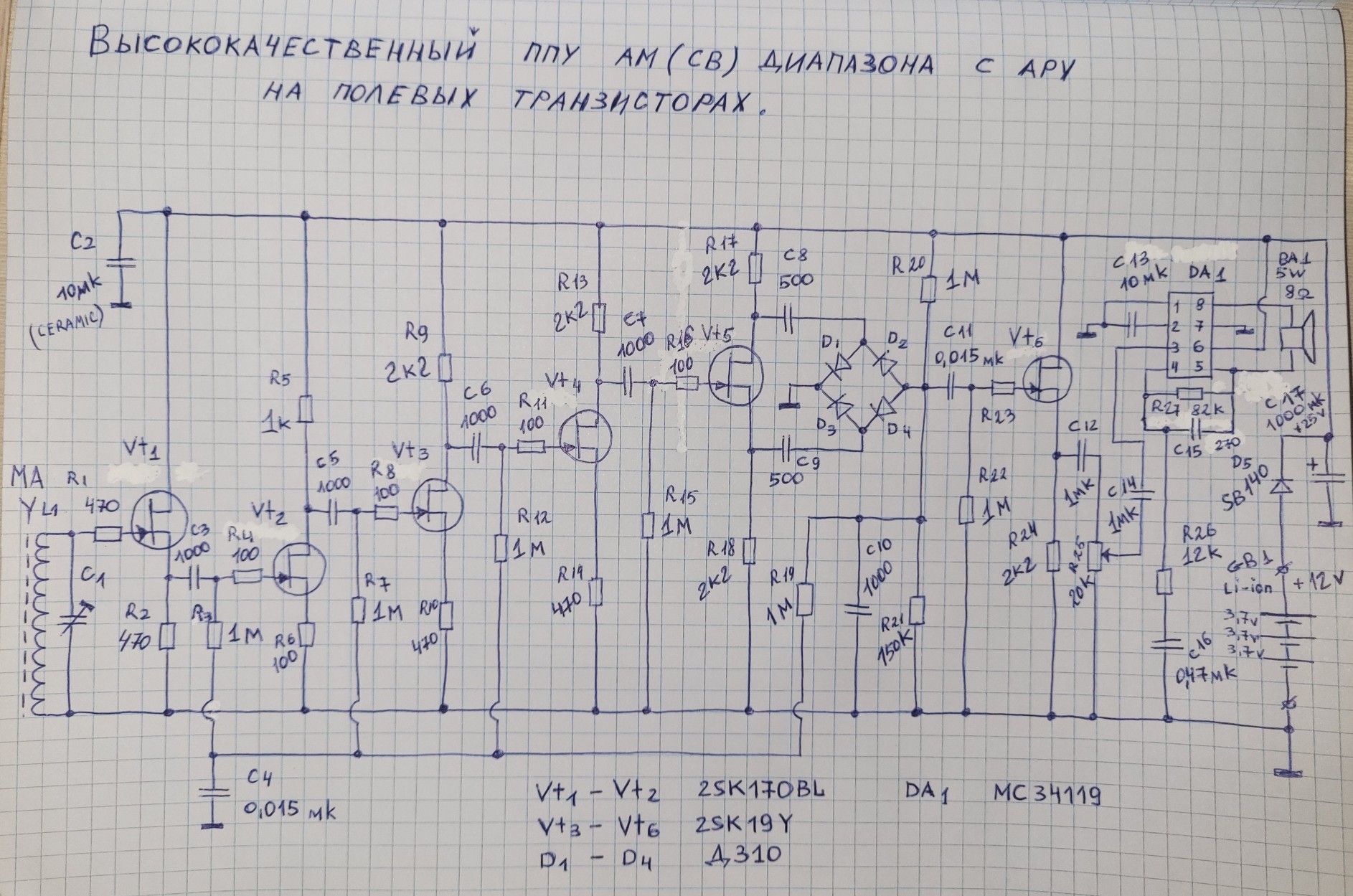

Полная схема
Высококачественный ППУ АМ(СВ) диапазона с АРУ, на полевых транзисторах.

Отредактировано Miha (07.09.2026 21:57:18)

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,287

Re: Радиоприемник-синхродин СВ диапазона

Был бы он у тебя на кроне, то не разбрасывался потреблением. Сколько кушает?

Добавлено спустя 18 мин 13 с:
Был у меня в детстве Электрон М, паял сам, с кислотой от души. Не заработал, потом отец отнес на завод, всем отделом запустить не могли.    Но всетаки через неделю вернулся и заиграл, не знаю сколько спирта на него истратили, пересобирали заново.

electronic-hobyist.com/statia158_15_1_spisak.htm

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 270

Re: Радиоприемник-синхродин СВ диапазона

Если бы не "метод тыка" , так бы и не выяснилось это.

Боюсь, этот метод оставил "за бортом" очень многое. И ох как не факт, что привёл к оптимальному результату. Про кратчайший путь скромно промолчу.

Приёмник рабочий. Что для приёмника прямого усиления вовсе не является достижением. Как раньше писали в "ЮТ" - схема, собранная из исправных деталей, без ошибок в монтаже, в налаживании не нуждается. Ну а слово "высококачественный" в названии оставим на совести автора. Ни малейших следов измерений за всю историю проекта, хоть как то подтверждающих эту оценку. Хотя, "в эпоху литийиона" это перестало быть проблемой. Давно есть достаточно точные, бюджетные и самодельные решения. Одна беда, их создание и применение требует определённого уровня знаний. Что категорически не совместимо с "методом тыка".

---

No one is perfect.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Про кратчайший путь скромно промолчу.

А он нам нужен, кратчайший путь ?

схема, собранная из исправных деталей, без ошибок в монтаже, в налаживании не нуждается.

Это както определяет качество?

Ни малейших следов измерений за всю историю проекта, хоть как то подтверждающих эту оценку.

В этом проекте были разные схемы, довелось послушать, уже без измерений слышно высокое качество для своего типа, подобное FM , в сравнении с имеющейся "Селгой" чувствительность одинаковая, какие ещё нужны измерения?
Устойчивость данных УРЧ хочу проверить добавлением ещё одного УРЧ , общее усиление по ВЧ составит 50 дб .

Отредактировано Miha (10.09.2026 11:14:58)
