Re: Радиоприемник-синхродин СВ диапазона

Для повышения чсв полезная, он дает почвствовать свое превосходство никчемным собеседникам.

Его надо спрашивать, а не давать подсказки, что ты хочешь.

Отредактировано Vasil (02.09.2026 19:15:50)

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,287

Re: Радиоприемник-синхродин СВ диапазона

Его надо спрашивать

Тогда уровень общения будет низким и он нагородит всякой дичи.

Vasil

Ветеран

Откуда: близ Киева

Здесь с 23.01.2004

Сообщений: 1,257

Re: Радиоприемник-синхродин СВ диапазона

Может нам открыть отдельную ветку по юзанию ИИ в соответствующем разделе, чтоб Михе не попорить синхродин?

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,287

Re: Радиоприемник-синхродин СВ диапазона

Щас сделаю.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Увеличил нагрузку детектора до 150 кОм, звук раскрылся ещё лучше. Ёмкости шунтирующие катодные истоковые резисторы, стали приводить к самовозбуждению на верхнем крае диапазона (зависит от номинала) Убрал. Короче керамика по питанию мешала, теперь эти тоже лишние.    Вечером проверю чувствительность. Убрал из УНЧ ФНЧ . В общем звук:  (влияние телефона при приближении)
youtu.be/A5qmzJFiHzw?si=msf2SvJILBlxYsOu

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,287

Re: Радиоприемник-синхродин СВ диапазона

Осталось подключить приемник инетстанций и забыть про радиовещание.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

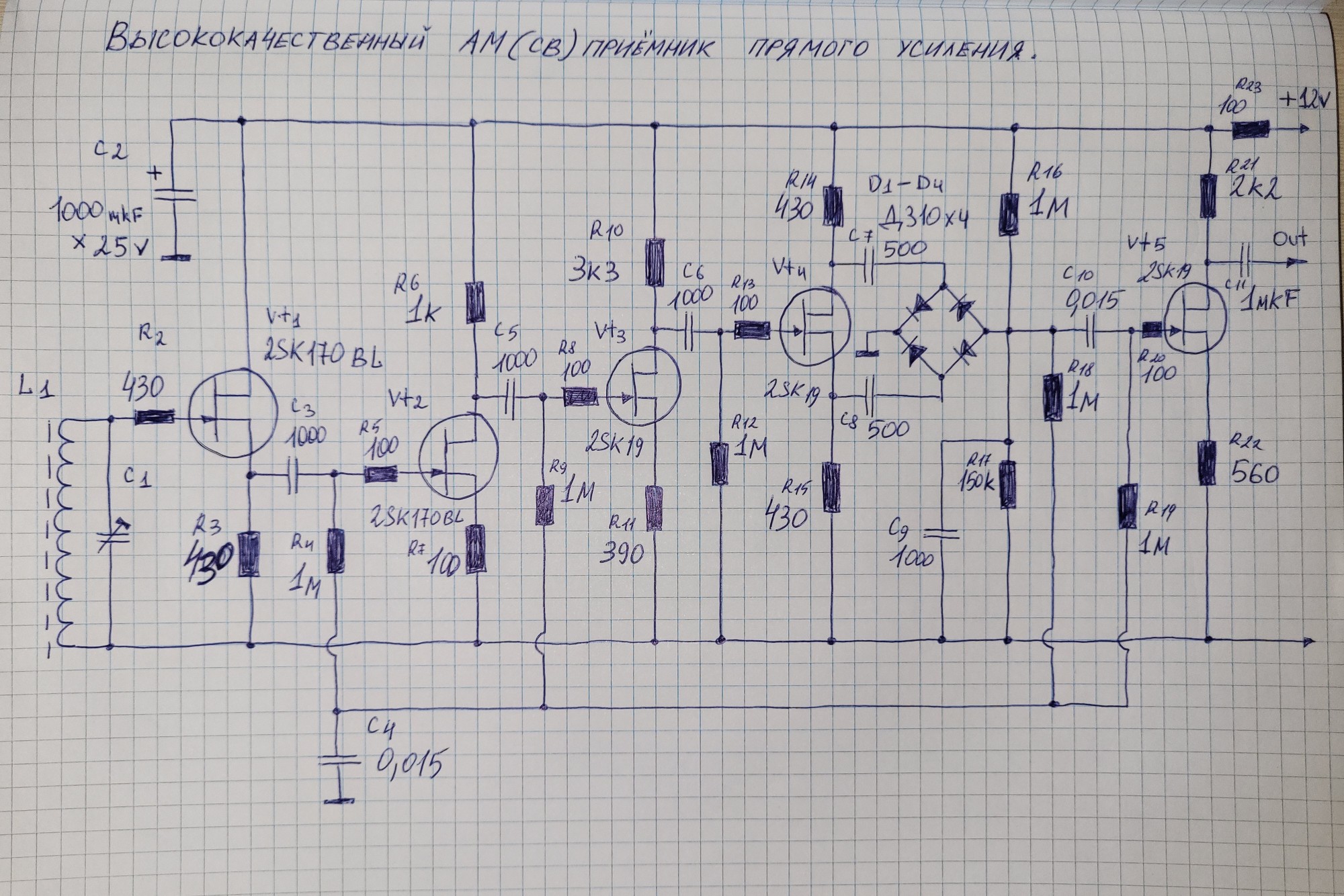

Ну вот и всё. Схема такая. Этот приёмник "положил на лопатки" супергетеродин по чувствительности вероятно из-за его собственного шума, а также по качеству детектирования и звучания, на ночных дальних станциях избирательность не хуже, динамический диапазон шикарный, ничего не хрипит, не перегружается, тихие сигналы хорошо подняты по уровню. Днём местная мощная станция не сильно проникает в соседние , истоковый повторитель, МА намотана литцендратом последовательно на двух стержнях дали отличную добротность, смысла в преселекторе не вижу, за такое качество звука и чистоту эфира можно простить этот небольшой ньюанс, не мешает, всё сделано по максимуму.
Схему прилагаю.    Переделал выходной каскад, надо ещё посмотреть, что там с напряжением на АРУ, когда завтра появится местная станция. Все номиналы перебрал, записал. Схема не свистит, развязка каскадов по питанию не рекомендуется.

Добавлено спустя 10 мин 02 с:

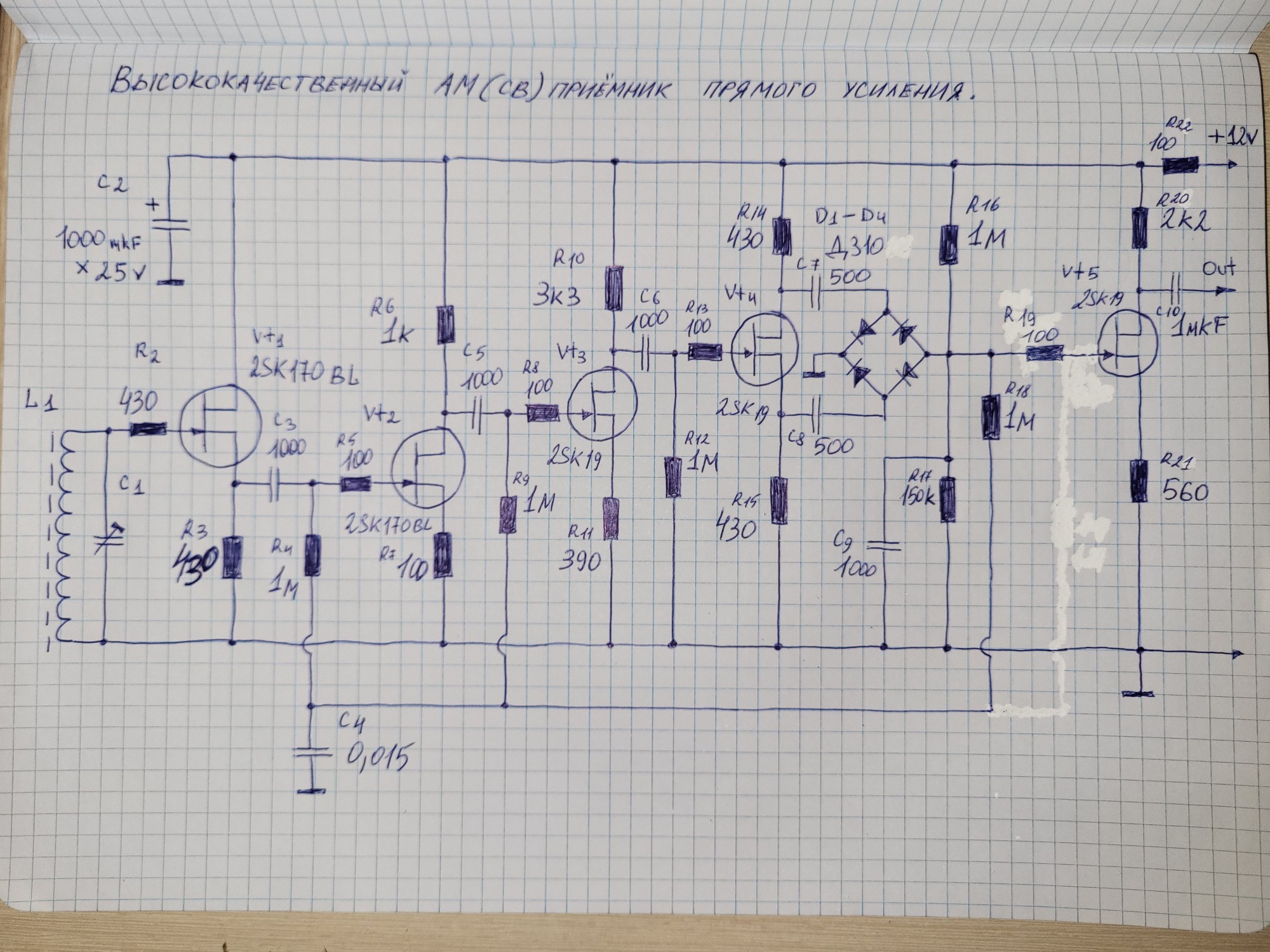

C10 и R19 можно убрать и подключить затвор Vt5 непосредственно к детектору.

Отредактировано Miha (03.09.2026 22:35:23)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

  .

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Маленькая поправка, R14 и R15 - 2,2 кОм каждый.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Отсутствие ёмкостей в истоках позволяет питать ВЧ часть и НЧ без разделительного RC фильтра по шине питания +  . В итоге нет падения напряжения на резисторах фильтра. Ещё вывел каскады на лучшие режимы по питанию, пришлось добавить ещё один УРЧ из-за падения общего усиления.

Отредактировано Miha (07.09.2026 09:01:45)
