Re: Радиоприемник-синхродин СВ диапазона

Так долго ждал, когда же Михин приемник станет синхронным

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,255

Re: Радиоприемник-синхродин СВ диапазона

Та падажди. У него фанеры еще много.

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 270

Re: Радиоприемник-синхродин СВ диапазона

это одна из первых ( и немногих) ссылок

Как говорится, ябнестал.
Чем проще схема, тем сложнее добиться качественной работы. Чем больше функций выполняет какой то узел, тем хуже он выполняет каждую из них. Кроме того

Следует отметить, что полоса пропускания контура, уже включенного в приемник, существенно расширяется из-за шунтирующего действия аттенюатора и смесителя. Это позволяет принимать сигналы нескольких станций, близко расположенных по частоте без перестройки входной цепи.

Красиво написано. Да не факт, что так работает. Всякая следящая система имеет полосу захвата и полосу удержания. Вторая, как правило, существенно больше. Это значит, что захватив сильную станцию, потребуется большая расстройка, чтобы систему "отпустило". При этом легко "не заметить" соседнюю по частоте станцию. По видео очевидно, что станции рядом по частоте есть. Так что, настройка будет скачками и не пойми на что. А входной контур селективности не помощник.
Красиво исписав пару страниц, автор заканчивает

Недостатком приемника является невысокая стабильность частоты его гетеродина, свойственная всем RC-генераторам. Поэтому в процессе приема, особенно слабых сигналов, из-за влияния дестабилизирующих факторов может нарушиться синхронизация и возникнет необходимость подстройки приемника.

В общем, как в листке любого лекарства. В конце, длинный перечень побочных эффектов. Дело легко может закончится приёмом самой сильной станции, а про близко расположенные по частоте слабые можно будет забыть.

---

No one is perfect.

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,255

Re: Радиоприемник-синхродин СВ диапазона

Да не факт, что так работает. Всякая следящая система имеет полосу захвата и полосу удержания. Вторая, как правило, существенно больше. Это значит, что захватив сильную станцию, потребуется большая расстройка, чтобы систему "отпустило". При этом легко "не заметить" соседнюю по частоте станцию

Да, это очевидно. Еще в школе, делая приемники с ФАПЧ, заметил. Но тогда и станций было 4 штуки.

Добавлено спустя 03 мин 32 с:

Чем проще схема, тем сложнее добиться качественной работы. Чем больше функций выполняет какой то узел, тем хуже он выполняет каждую из них.

Это больше на макет похоже. А вообше, схемы с синхронизированным гетеродином любили применять в спецтехнике в прошлом веке.

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 270

Re: Радиоприемник-синхродин СВ диапазона

любили применять в спецтехнике в прошлом веке.

Ну так там же нужна связь ради связи. Дело ради дела. Только за одну разработку прослушки, без элементов питания, проработавшей в посольстве США с 1945 по 1952 год, можно давать любые ордена, звания и премии.  Здесь же, чистой воды медитация. Тоже, дело полезное. Но с электроникой никак не связанное.

---

No one is perfect.

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,255

Re: Радиоприемник-синхродин СВ диапазона

Только за одну разработку прослушки, без элементов питания, проработавшей в посольстве США с 1945 по 1952 год, можно давать любые ордена, звания и премии

Да, это пример инженерии самого высокого уровня!

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Добавил УРЧ на полевом транзисторе, на удивление, не свистит с данным детектором, но из-за повышеной чувствительности все станции нахально налезли друг на друга, но зато звук и шум эфира сказка просто . В общем такой детектор в приёмнике прямого усиления замечательнвя штука, частота детектирования удвоенная на нём, никаких свистов при очень большом усилении

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,255

Re: Радиоприемник-синхродин СВ диапазона

Ну так АРУ введи, говорят тебе. В УРЧ и введи

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 270

Re: Радиоприемник-синхродин СВ диапазона

Перед введением полезно почитать.

---

No one is perfect.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Ну так АРУ введи, говорят тебе. В УРЧ и введи

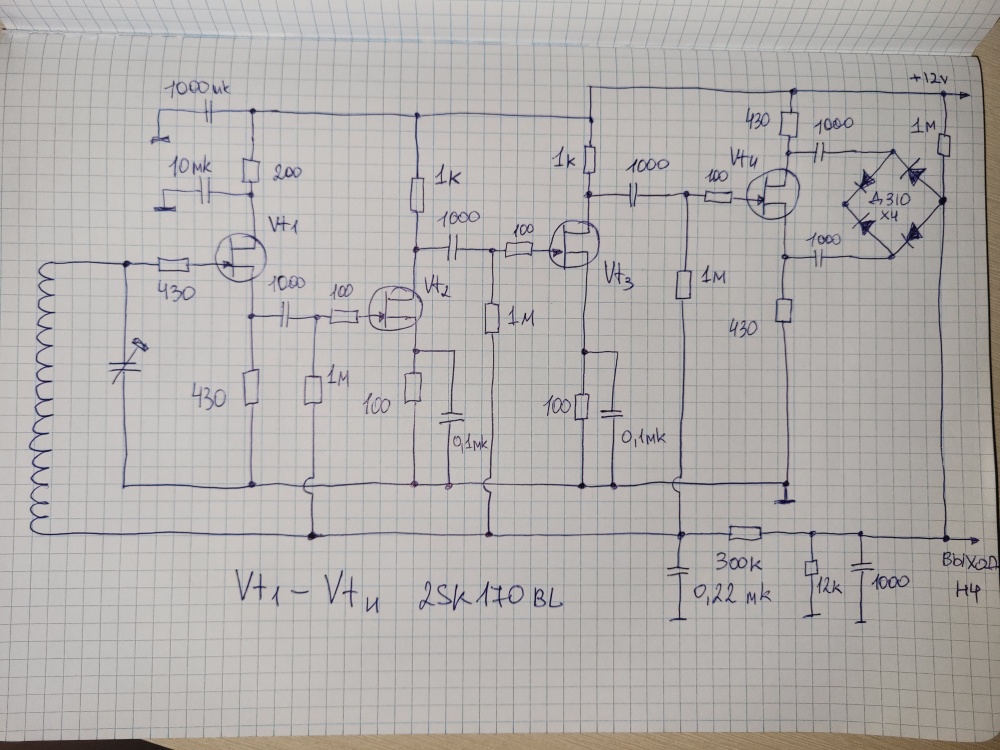

Ввёл АРУ, построил всё на полевых транзисторах , первые 2 каскада на 2SK170 , остальные пока на 2SK19 , но будут все 2SK170 , нужно чуть большее усиление. При такой схеме шум очень низкий, и избирательность отличная получилась для приёмника такого типа. Звучание отличное, перегруз отсутствуеет. Демонстрация приёма соседних мощных станций в дневное время. И схема:
youtube.com/shorts/4EftTb1PXQ0?si=HsAeDY4lFYlNknWZ

Добавлено спустя 03 мин 54 с:

Перед введением полезно почитать.

Благодарю !
