Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Короче "Селга" победила

Добавлено спустя 44 мин 25 с:
youtu.be/tJfSIw-nejw?si=LIY_CpKGn37DH_n1

Добавлено спустя 44 мин 58 с:
youtu.be/jFDqFb5onfo?si=CSBY37M4j6kKDrS7

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 270

Re: Радиоприемник-синхродин СВ диапазона

Буквально на 15-й секунде отличная иллюстрация отсутствия избирательности по соседнему каналу. Но ведь её никто не обещал.

Кварц РП-209. Посмотрел схему. Буквально Селга 404, в другом корпусе. Для СССР не удивительно. Но! Те, кто копировал, добавили третий контур в ФСС. Т.е., увеличили избирательность по соседнему каналу.

Отредактировано I_Avals (24.08.2026 22:41:45)

---

No one is perfect.

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,255

Re: Радиоприемник-синхродин СВ диапазона

Короче "Селга" победила

Не, ну качество звука у тебя получше. Но избирательность печальная. Возможно, такое включение антенн снижает добротность. А еще можно резонансный УРЧ городить. Но тут можно упереться в узкую полосу пропускания по НЧ

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Не, ну качество звука у тебя получше. Но избирательность печальная.

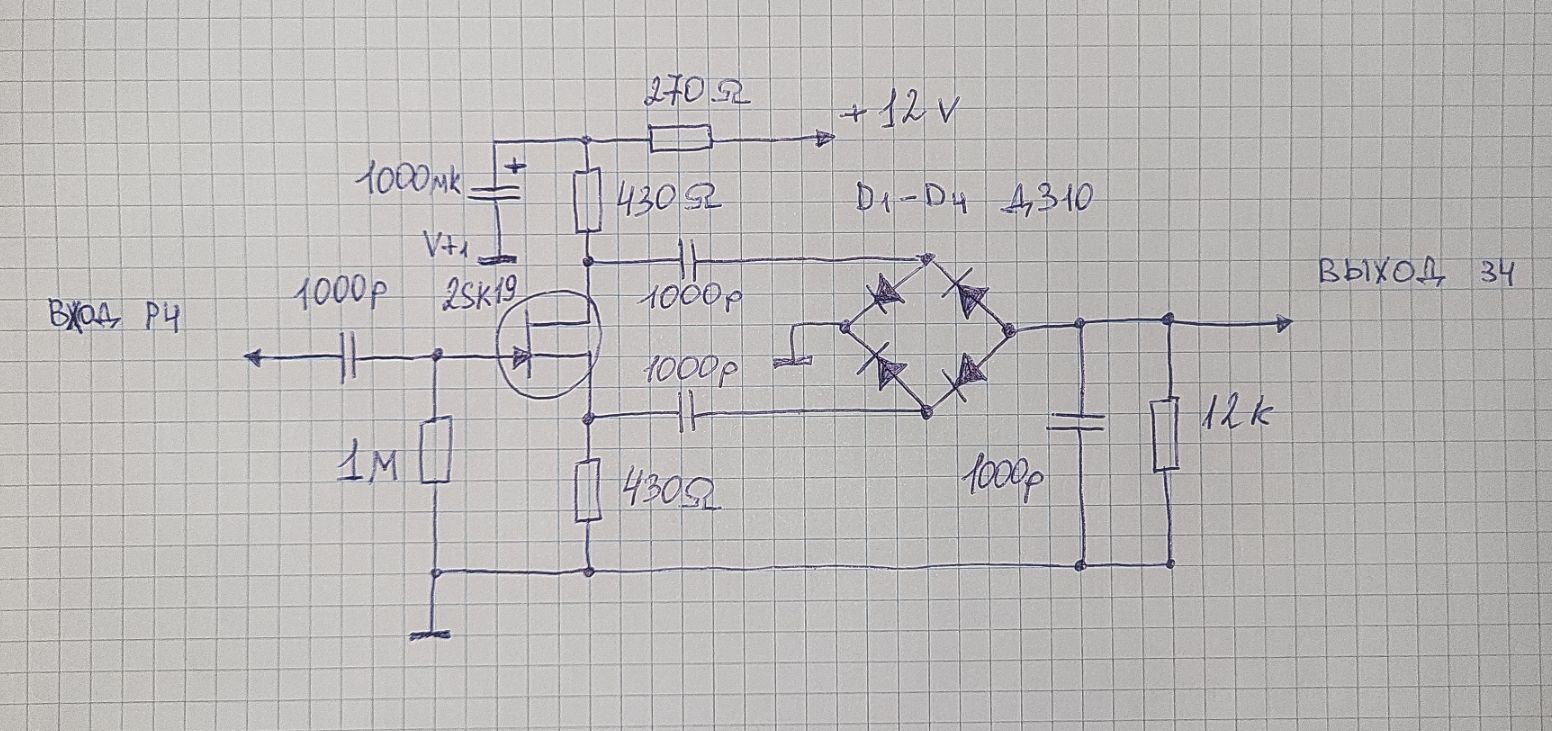

И да и нет. Качество когдато было значительнл лучше (давно), из-за свиста пришлось зашунтировать НЧ приличной ёмкостью, сожрало ВЧ и СЧ, но и свист всёравно проявляется при чуть большей громкости.  Избирательность улучшил, снижением номинала резистооа в истоке до 100 Ом , что удивительно, с 2SK170 не заметил подрезания полосы пропускания  по НЧ, как в принципе и заметного сужения полосы, по сравнению с КП303 ранее. Но ещё надо проверять. Детектор переделал на каскад с разделённой нагрузкой + двухтактный детектор на диодном мостике из Д310. Вот теперь всё здорово, ещё смещение на базу надо пошаманить, откалибровать контур. Но звук сейчас гораздо лучше и не свистит совсем, да и главное чувствительность прекрасная  Немного шум добавился, видимо от диодов.

Отредактировано Miha (26.08.2026 06:31:36)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Вот это звук, ураааааааааааа!!!
youtu.be/D4rd72dobnU?si=8GW4na8U7vHFdIoF
Сейчас схему покажу, наконецто

Добавлено спустя 15 мин 45 с:

Добавлено спустя 16 мин 24 с:
Вот , слушаю, и не скажешь, что это средние волны , как будто телек работает

Отредактировано Miha (26.08.2026 18:57:00)

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,255

Re: Радиоприемник-синхродин СВ диапазона

Теперь надо городить резонансный УРЧ на каскоде, и в него завести АРУ. Так может улучшиться избирательность за счет второго контура. Но надо измеритель RCL
Вот, например :
radiostorage.net/2892-vysokokachestvenn … azona.html

Отредактировано Jaxon (26.08.2026 19:11:49)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Теперь надо городить резонансный УРЧ на каскоде, и в него завести АРУ. Так может улучшиться избирательность за счет второго контура. Но надо измеритель RCL
Вот, например :

Это да, всё упирается в КПЕ, либо искать другой, либо ещё один такойже соединить валы шестернями или хомутами . Хотябы простой преселектор для начала, с АРУ в затвор VT1. Сейчас хороший динамический диапазон с данным детектором, но на местной несущей всёравно перегружаеися, хоть и мягче. АРУ нужна..

Добавлено спустя 18 мин 10 с:
Пардон, второе видео в темноте (телефон разрядился), но я там кручу КПЕ на несущую, слышен перегруз
youtu.be/5Fj2kSbo5ww?si=ZpSJtzx6nu0xpoA_
youtu.be/lYlrRYQaub4?si=IejU1URGZYC_cuO4

Добавлено спустя 28 мин 38 с:

Буквально на 15-й секунде отличная иллюстрация отсутствия избирательности по соседнему каналу. Но ведь её никто не обещал.

После уменьшения номинала резистра в истоке Vt1 с 200 Ом до 100 Ом, избирательность повыисилась, немного подрезав НЧ, вот эти станции :
youtube.com/shorts/Itge2okmENI?si=4bXwx9hXyrIEjzAs

Отредактировано Miha (26.08.2026 21:14:19)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Схема синхронного приёмника. Чтото раньше она не попадалась
www.s-led.ru/139-shema-priemnika-s-sinh … torom.html

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 270

Re: Радиоприемник-синхродин СВ диапазона

Чтото раньше она не попадалась

Вы просто не умеете работать с первоисточниками. Типичная проблема времён "Окей, Гугл!".
Схеме 35 лет, с момента публикации. Средневолновый приемник с синхронным детектором, Руднев А. Радио, 1991, №2, стр. 56.

Боюсь, поколение, выросшее при ИИ совсем думать перестанет. Признаки уже видны. Самый типичный запрос времён моего модераторства - дайте схему. Самое типичное возражение на - это работать не будет - та вот же, в интернете написано. И ни малейшей попытки приобрести собственные знания. Зачем? Гугл в помощь! А теперь и ИИ. То что он часто несёт пургу, компенсируется уверенным тоном. А проверить нечем. В голове моей опилки....

---

No one is perfect.

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,255

Re: Радиоприемник-синхродин СВ диапазона

Типичная проблема времён "Окей, Гугл!".

При гуглении это одна из первых ( и немногих) ссылок. То Миха так искал.
