Re: Радиоприемник-синхродин СВ диапазона

Конечно, из заменителя, я неточно сказал.

Я хоть и не люблю и не любил приемники, но мне кажется что чехлы были из натуральной кожи, не крокодиловой конечно.. Но тогда, вот недавно, в 70-х труднее найти было заменитель, чем натурпродукт.

Добавлено спустя 04 мин 39 с:
Хотя началась моя радиолюбительская и увлечение музыкой деятельность с радио. С Голоса Америки, Немецкой волны, ВВС..

Добавлено спустя 05 мин 09 с:
... и с Высоцкого...

---

Меня постоянно преследуют умные мысли, но я быстрее...

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,327

Re: Радиоприемник-синхродин СВ диапазона

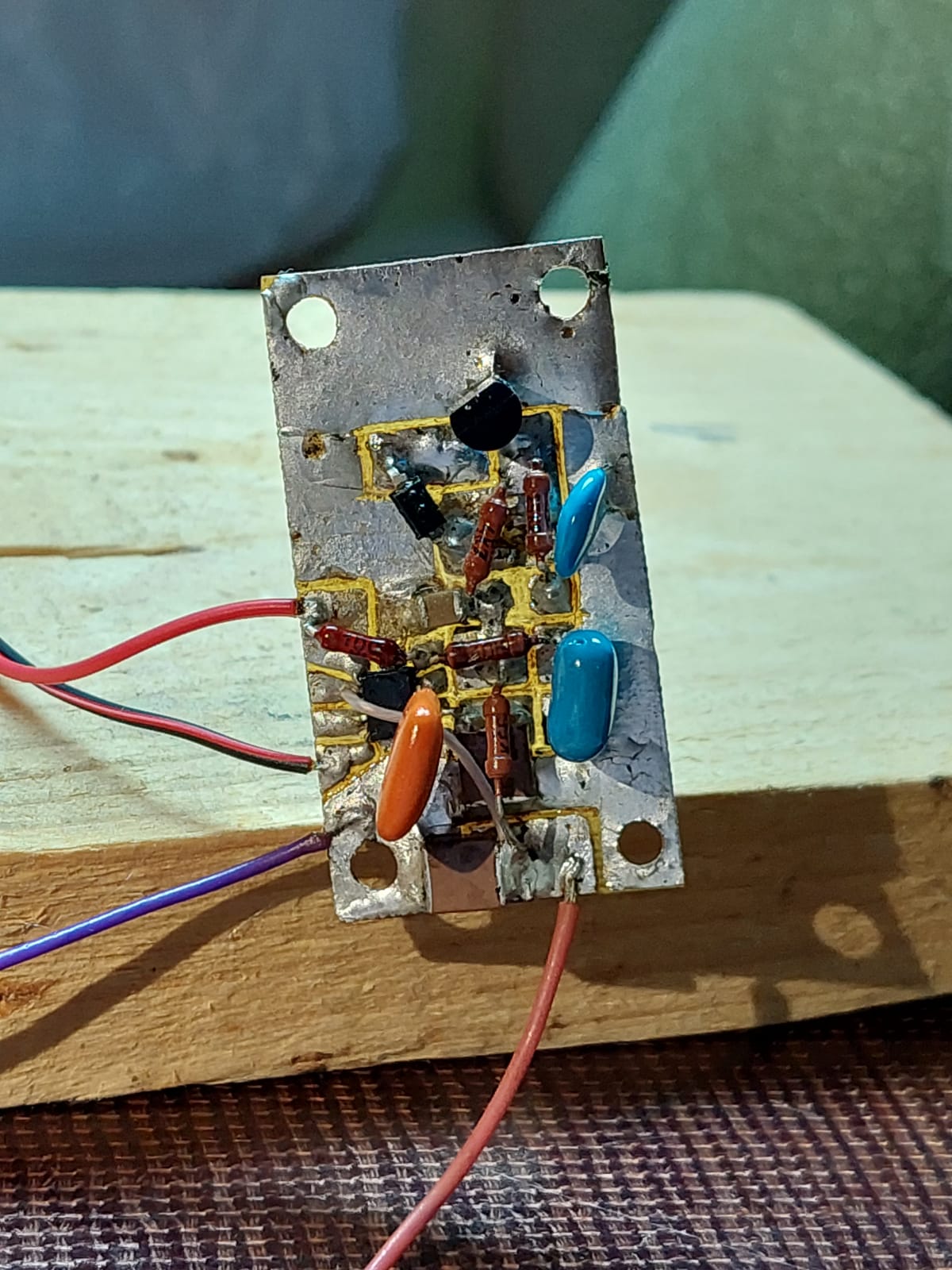

УМЗЧ на MC34119 , работает

Завтра включу приёмник

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 4,981

Re: Радиоприемник-синхродин СВ диапазона

УМЗЧ на MC34119 , работает

Сколько мощности качает?

adsh

Реалист

Откуда: Киев

Здесь с 16.01.2004

Сообщений: 4,894

Сайт

Re: Радиоприемник-синхродин СВ диапазона

УМЗЧ на MC34119 , работает

---

Саша

Vasil

Ветеран

Откуда: близ Киева

Здесь с 23.01.2004

Сообщений: 1,199

Re: Радиоприемник-синхродин СВ диапазона

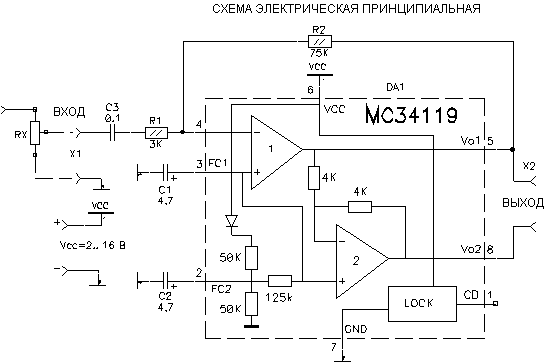

УМЗЧ на MC34119 , работает

А что такого? Нормальный усилок.

Напряжение питания = 2...16 В;
Потребляемый ток (Vcc = 3 В): в режиме покоя = 2,7 мА, в дежурном режиме = 65 мкА;

В тихом помещении слышно будет. Есть еще подобные но с мостовым выходом, погромче будет.
@ Miha  , скрестил две эпохи электроники

Добавлено спустя 01 мин 31 с:
Попробуй от солнечной батареи на даче запитать, будет эко.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,327

Re: Радиоприемник-синхродин СВ диапазона

В тихом помещении слышно будет.

Добавлю на выход транзисторы ГТ402, ГТ404 через маленький трансформатор.

Отредактировано Miha (05.01.2022 08:52:05)

Марцис

Участник

Откуда: Рига-Саласпилс

Здесь с 28.01.2004

Сообщений: 87

Re: Радиоприемник-синхродин СВ диапазона

Я хоть и не люблю и не любил приемники, но мне кажется что чехлы были из натуральной кожи, не крокодиловой конечно.. Но тогда, вот недавно, в 70-х труднее найти было заменитель, чем натурпродукт.

Да, я не уверен. Подумал, что настоящая кожа слишком круто. Не разбираюсь, вот...

adsh

Реалист

Откуда: Киев

Здесь с 16.01.2004

Сообщений: 4,894

Сайт

Re: Радиоприемник-синхродин СВ диапазона

Нормальный усилок.

Что - тоже привыкли делать такой монтаж  .

---

Саша

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,327

Re: Радиоприемник-синхродин СВ диапазона

  Есть еще подобные но с мостовым выходом, погромче будет.

Она и есть мостовая,

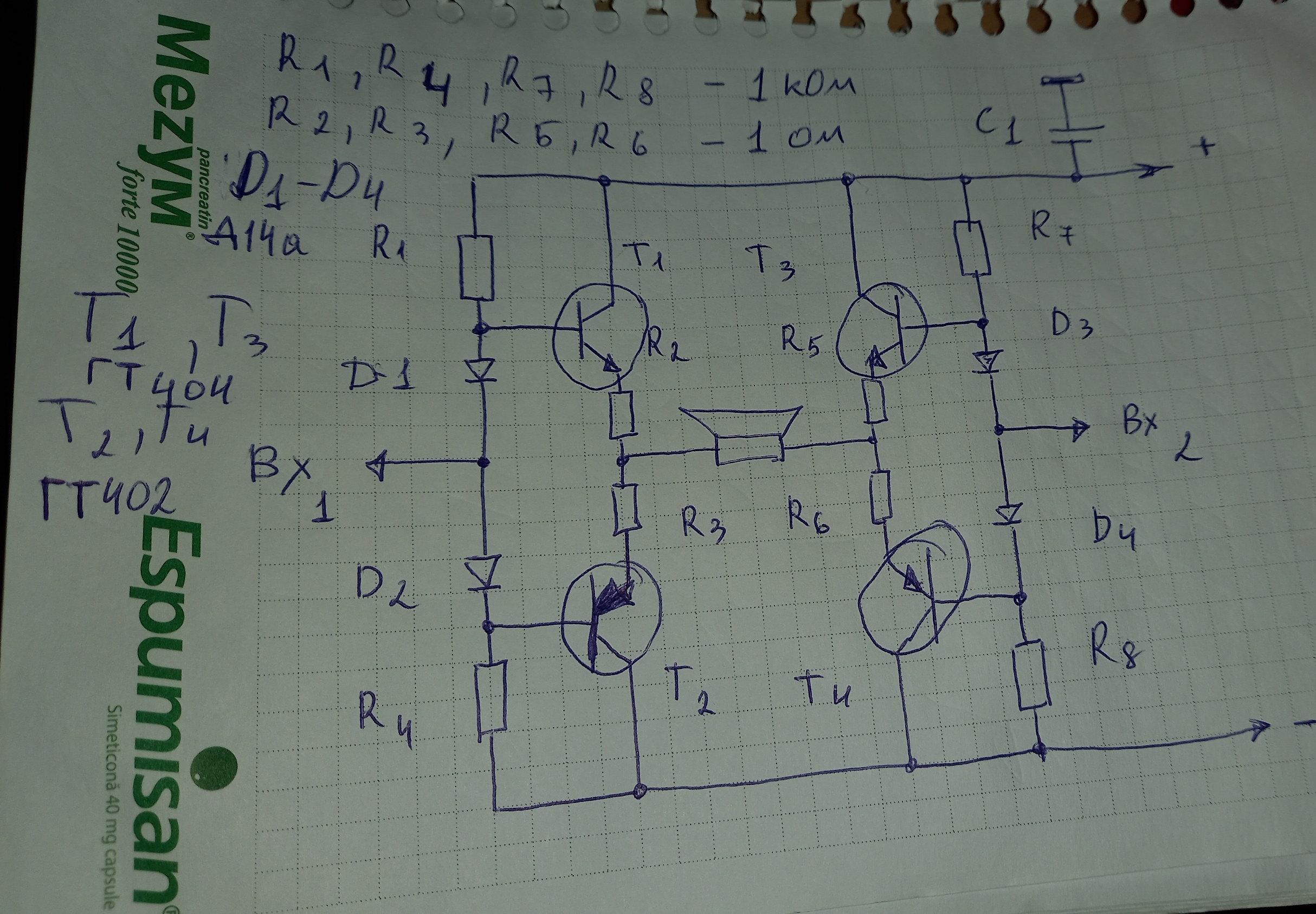

но мощности думаю маловато будет, поэтому набросал схемку умощнения

По схеме вопрос есть, низкоомные резисторы в цепях эмитеров, какая их функция?  Сорри за помарки в схеме, всё происходит в кратковременные минуты свободного времени в потоке кучи разных дел .

...такой монтаж...

Это импровизация!    Так мне понятно и удобно, по ходу можно вырезать нужный пятачок или дорожку.

Отредактировано Miha (05.01.2022 23:31:36)

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,068

Re: Радиоприемник-синхродин СВ диапазона

Это фигня все. Главное - ВЧ
С другой стороны, готовый НЧ блок будет, можно лепить к нему другие.

Добавлено спустя 02 мин 10 с:

маловато будет,

Не будет. Динамик больше и все. Шоб чутье было.
