y_b_d

Ветеран

Откуда: Украина, Горловка

Здесь с 08.01.2013

Сообщений: 469

Re: Радиоприемник-синхродин СВ диапазона

заказывал в Германии через Ebay

Китайские 2SK170 не отличаются от старых японских. По-видимому, когда японцы решили
прекратить их выпускать, китайцы купили у них производственную линию и продолжили выпуск.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

заказывал в Германии через Ebay

Китайские 2SK170 не отличаются от старых японских. По-видимому, когда японцы решили
прекратить их выпускать, китайцы купили у них производственную линию и продолжили выпуск.

Вот тут заказывал: ebay.io/m/FJPwLv

Добавлено спустя 04 мин 30 с:

Микросхема 2SK170BL в корпусе TO-92 представляет собой малошумящий N-канальный полевой транзистор, используемый в аудио- и прецизионной электронике. Она особенно подходит для предусилителей, измерительных приборов и других чувствительных схем.

Микросхема 2SK170BL в корпусе TO-92 представляет собой малошумящий N-канальный полевой транзистор, используемый в аудио- и прецизионной электронике. 🔹 Производитель: Неидентифицирован (отсутствует оригинальный источник)
🔹 Модель: 2SK170BL
🔹 Маркировка: 2SK170BL
🔹 Корпус: TO-92
🔹 Тип: N-канальный JFET
🔹 Состояние: Новый (новый, из старых запасов)
🔹 Применение: Аудио предусилители, Hi-Fi, измерительное оборудование, автомобильная электроника

⚙️ Технические характеристики:

Максимальное напряжение UDS: 40 В
Максимальный ток ID: 20 мА
Максимальная потребляемая мощность PD: 0,4 Вт
Низкий уровень шума: типично 1 нВ/√Гц
Распиновка: G-S-D
📘 Примечание:
Совместимая замена для 2SK170BL. Идеально подходит для применений с высокими требованиями к низкому уровню шума. Корпус и электрические характеристики соответствуют стандартным спецификациям для этого типа.

❗ Важное примечание:
Не гарантируется оригинальный производитель. Компоненты взяты из складских излишков (NOS) и могут визуально отличаться от известных брендовых товаров.

www.alldatasheet.com/datasheet-pdf/pdf/ … 70-BL.html

Комплектация: 2 штуки.

🔔 Обратите внимание:

Поставляемый товар может незначительно отличаться в деталях от фотографии. Однако модель и технические характеристики всегда соответствуют описанию.

Если вас интересуют большие объемы, пожалуйста, свяжитесь с нами заранее – мы будем рады предоставить вам ценовое предложение.

Если у вас возникнут какие-либо вопросы или сомнения, просто напишите нам. Мы стремимся предоставить быстрый и полезный ответ. Качество нашей продукции и обслуживания – наш главный приоритет.

📦 Отправка осуществляется в течение 24 часов после получения оплаты. В исключительных случаях возможна небольшая задержка – просим вашего понимания.

Риск доставки за границу несет покупатель.

💡 Мы прилагаем все усилия, чтобы описать каждый товар максимально точно. В случае возникновения проблем, пожалуйста, свяжитесь с нами напрямую. Мы вместе найдем решение.

❗ Примечание относительно обмена и возврата:

Поскольку это чувствительный электронный компонент, возврат не принимается после вскрытия упаковки.

Право на отказ от покупки исключается в той мере, в которой это разрешено законом.

Возврат возможен только в том случае, если товар не использовался и находится в оригинальной упаковке.

🏷️ Все упомянутые названия брендов и компаний являются собственностью их соответствующих владельцев и используются исключительно для четкой идентификации предлагаемого продукта.

📄 НДС не взимается в соответствии с § 19 Закона о НДС (правила для малого бизнеса).

🌟 Ознакомьтесь с другими нашими предложениями – это того стоит!

🔧 Идеально подходит для профессионального ремонта и обслуживания.

Проверенный компонент, гарантирующий долговечность и высокую надежность. Идеально подходит для ремонта автомобильной электроники и других высокоточных устройств.

Происхождение, согласно информации производителя, точно установить невозможно.

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,255

Re: Радиоприемник-синхродин СВ диапазона

Если ChatGPT, не тратьте время. Замучаетесь проверять ошибки в ответах, что само по себе требует серьёзных знаний.

Я использую ИИ только для быстрого обзора и подбора элементной базы.
Например : подбери мне ОУ с такими-то параметрами. Обычно что-то, да подойдет, а потом сам докапываю.

vlnik

Ветеран

Откуда: Новосибирск

Здесь с 03.10.2009

Сообщений: 2,444

Re: Радиоприемник-синхродин СВ диапазона

Вот тут заказывал

У нас они порядка 200-300руб стоят. В магазине..
Я на них примочки гитарные стою..
строил...

---

Меня постоянно преследуют умные мысли, но я быстрее...

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

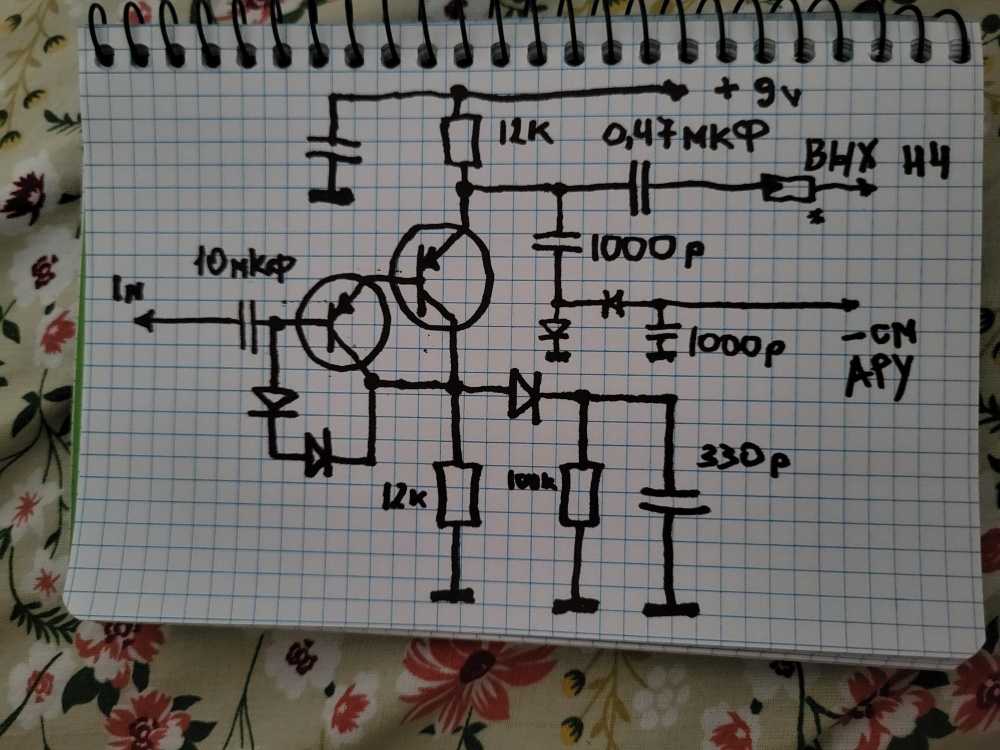

Мы с ИИ пришли к такой схеме детектора

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,255

Re: Радиоприемник-синхродин СВ диапазона

Мы с ИИ пришли к такой схеме детектора

Астанавитесь! Ну почитай умное что-то, ну какой ИИ...

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

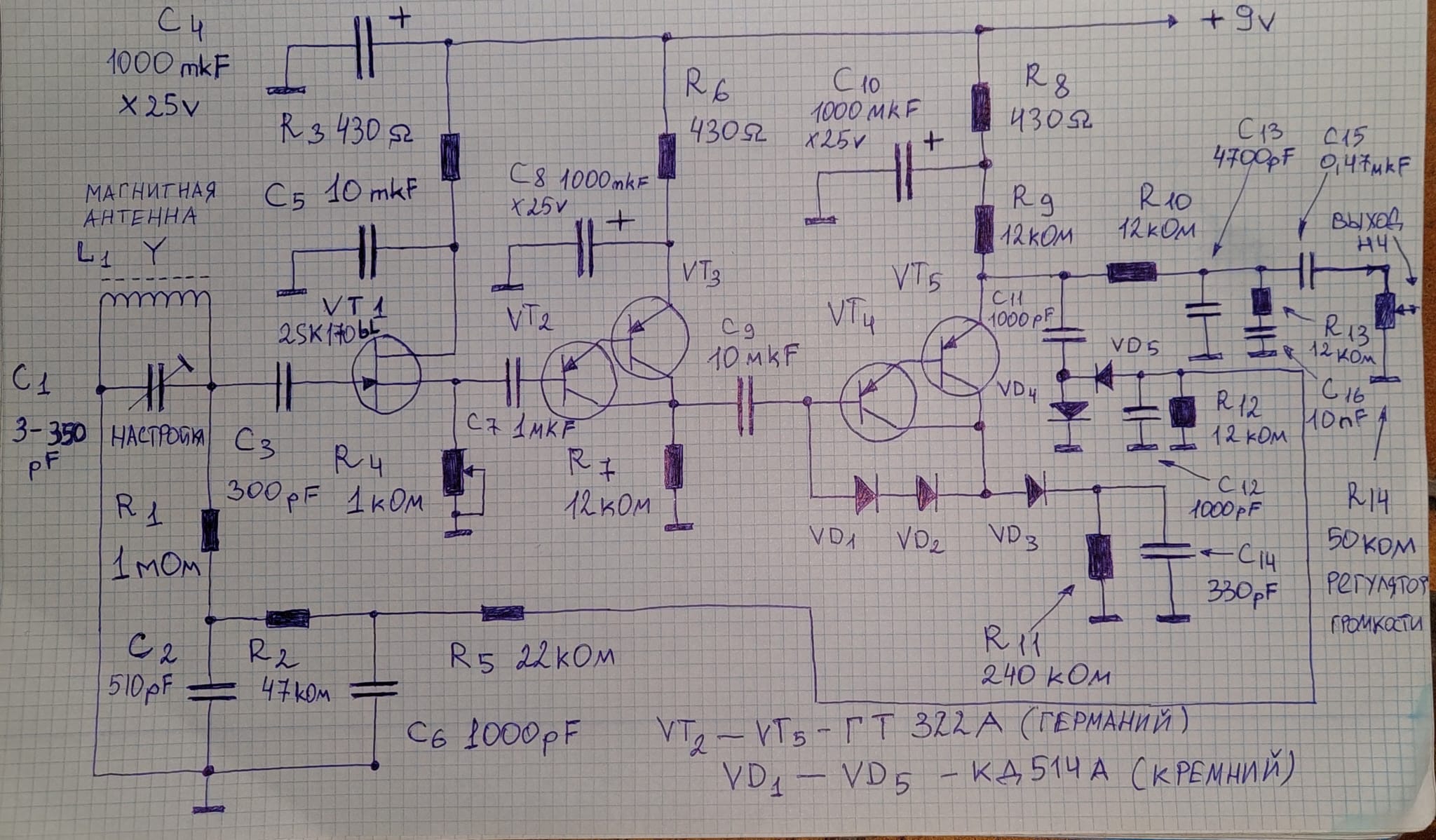

Собственно, схема

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,255

Re: Радиоприемник-синхродин СВ диапазона

Оно должно генерировать все что угодно, на какой угодно частоте, или на всех сразу

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Оно должно генерировать все что угодно, на какой угодно частоте, или на всех сразу

Поэтому стоят огромные ёмкости в развязке по питанию, питание УМЗЧ отдельное, осталось немного подшаманить, покажу работу. Загрузил в ИИ статью Полякова про этот детектор, стал хорошо ясен принцип работы VD3 и С14, пришли к выводу, что сигнал лучше снимать с эммитера, а не с VD 3, по причине низкого выходного сопротивления эмитерного повторителя,  развязки детектора от УМЗЧ и отсутствия влияния УМЗЧ на детектор соответственно, улучшится линейность, немного жертвуя напряжением раскачки УМЗЧ. Второй детектор для АРУ полностью заэкранирован, диоды в нём кремниевые, для порога срабатывания АРУ.

Отредактировано Miha (09.08.2026 10:07:58)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Забыл от коллектора VT4-VT5  резистор включить
