Re: Радиоприемник-синхродин СВ диапазона

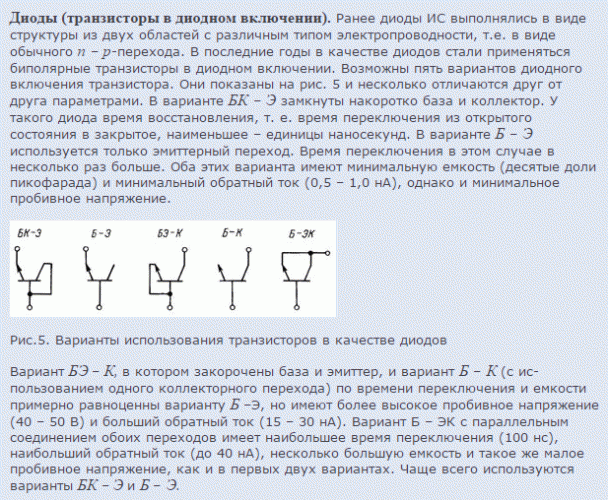

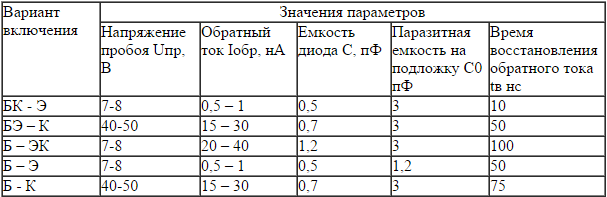

База-коллектор

То есть, база- коллектор лучше чем коллектор -база?

---

Меня постоянно преследуют умные мысли, но я быстрее...

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

база- коллектор лучше чем коллектор -база?

В первом случае коллектор с базой соединены вместе .

Добавлено спустя 37 с:

Добавлено спустя 05 мин 38 с:

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,255

Re: Радиоприемник-синхродин СВ диапазона

А трудно найти моломощный Шоттки, в любом современном барахле, чем вотэтовотвсе городить ?

Отредактировано Jaxon (01.08.2026 11:28:37)

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 270

Re: Радиоприемник-синхродин СВ диапазона

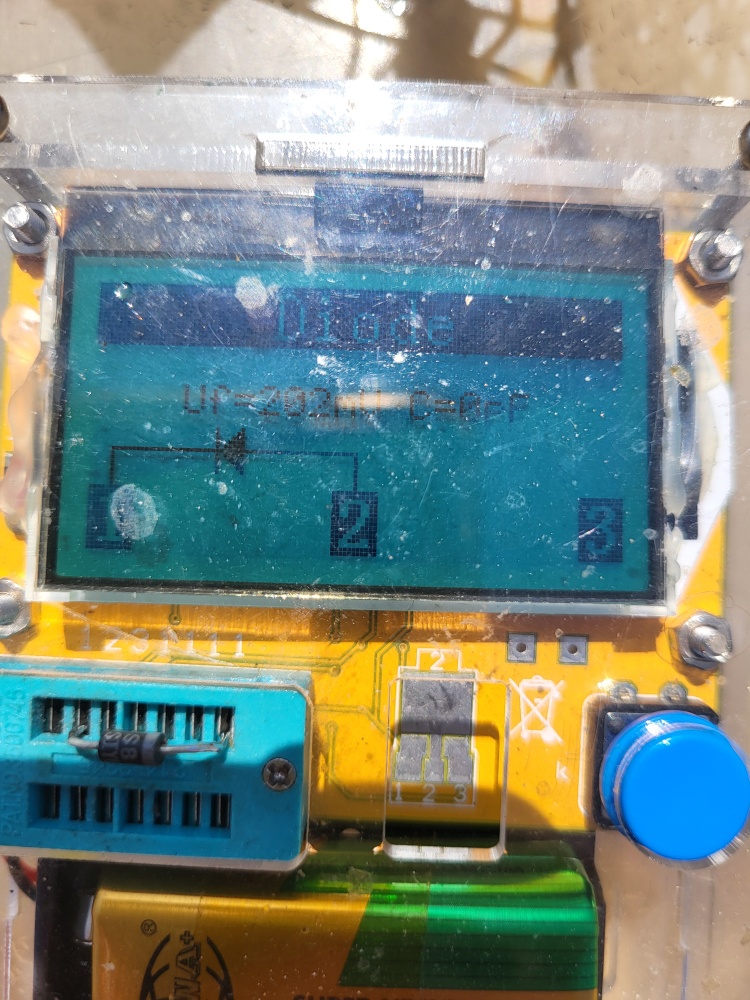

Прибор показывает такую картину

И что удивляет? Обратные утечки в германии на порядки выше, чем в кремнии. Прибор это честно пытается интерпретировать. Как умеет. Прозвонка тестером / мультиметром даст ту же картину. Утечки коллекторного перехода заметно меньше эмиттерного. Что, в германии, позволяет находить не только базу, но и коллектор, эмиттер.

Так что, не парьтесь, впаивайте. Заодно проверите оба варианта. Коротить неиспользуемый переход не обязательно, если он никуда не подключен.

На будущее. Оба перехода работают как стабилитроны. При условии безопасного ограничения тока, естественно. Коллекторный переход более высоковольтный. На кремнии, так вообще отлично. Диоды, к стати, тоже. Напряжение стабилизации, понятно, не нормировано и превышает допустимое для нормальной работы. Но, немного поигравшись, можно подобрать подходящий задаче экземпляр.

А затвор - исток КП103, КП303 и им подобных использовались в качестве диодов со сверхмалой утечкой. Теперь такие есть и лайфхак потерял актуальность.

---

No one is perfect.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

А трудно найти моломощный Шоттки, в любом современном барахле, чем вотэтовотвсе городить ?

SB140

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,287

Re: Радиоприемник-синхродин СВ диапазона

Миха ты на емкость диода обрати внимание.

Vasil

Ветеран

Откуда: близ Киева

Здесь с 23.01.2004

Сообщений: 1,257

Re: Радиоприемник-синхродин СВ диапазона

Ищи сигнальные, а не силовые.
Что то вроде BAS70-04
rem-elektronik.md/index.php?route=produ … _59&page=5

vlnik

Ветеран

Откуда: Новосибирск

Здесь с 03.10.2009

Сообщений: 2,444

Re: Радиоприемник-синхродин СВ диапазона

А просто германиевый диод не пойдёт?

---

Меня постоянно преследуют умные мысли, но я быстрее...

Омельян

Всегда

Откуда: Poltava,UA.

Здесь с 23.07.2007

Сообщений: 2,173

Re: Радиоприемник-синхродин СВ диапазона

По моему, "М-тестер" не измеряет германиевые транзисторы.

---

«...Никогда и ничего не просите! Никогда и ничего, и в особенности у тех, кто сильнее вас. Сами предложат и сами всё дадут»
                                                                             М.А.Булгаков

vlnik

Ветеран

Откуда: Новосибирск

Здесь с 03.10.2009

Сообщений: 2,444

Re: Радиоприемник-синхродин СВ диапазона

А зачем его тестером этим измерять? Поверить ему на слово, что он живой!

---
