Re: Радиоприемник-синхродин СВ диапазона

Вот вот.
Как это возможно?? При вполне вменяемой цене , 15 килобаксов

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,287

Re: Радиоприемник-синхродин СВ диапазона

Расскажи мне, как такое вообще можно создать ?

Это же не для простых смертных.

Vasil

Ветеран

Откуда: близ Киева

Здесь с 23.01.2004

Сообщений: 1,257

Re: Радиоприемник-синхродин СВ диапазона

А такие емкости которые можно померять в природе существуют?

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 270

Re: Радиоприемник-синхродин СВ диапазона

Сколько угодно. К примеру, два миллиметровых проводника длиной 1 см, на расстоянии 1 метр дадут 0.075 пФ.
Тут, скорее, речь о разрешающей способности, чем о необходимости измерять столь малые ёмкости.

---

No one is perfect.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Надо всё перепроверить.

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,255

Re: Радиоприемник-синхродин СВ диапазона

Тут, скорее, речь о разрешающей способности, чем о необходимости измерять столь малые ёмкости.

Ну тогда расскажите, где может применятся такая разрешающая способность.
Хотя вопрос был не в этом - а как это  можно создать. Вы представляете , вообще, что у подобного прибора внутри ?

Добавлено спустя 01 мин 17 с:

Надо всё перепроверить

С таким количеством деталей получается нихреновый супергетеродин.

Добавлено спустя 04 мин 43 с:

А такие емкости которые можно померять в природе существуют

Паразитные емкости на кристаллах мксх. Как и индуктивности, которые он тоже меряет

Отредактировано Jaxon (10.07.2026 21:41:35)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

С таким количеством деталей получается нихреновый супергетеродин

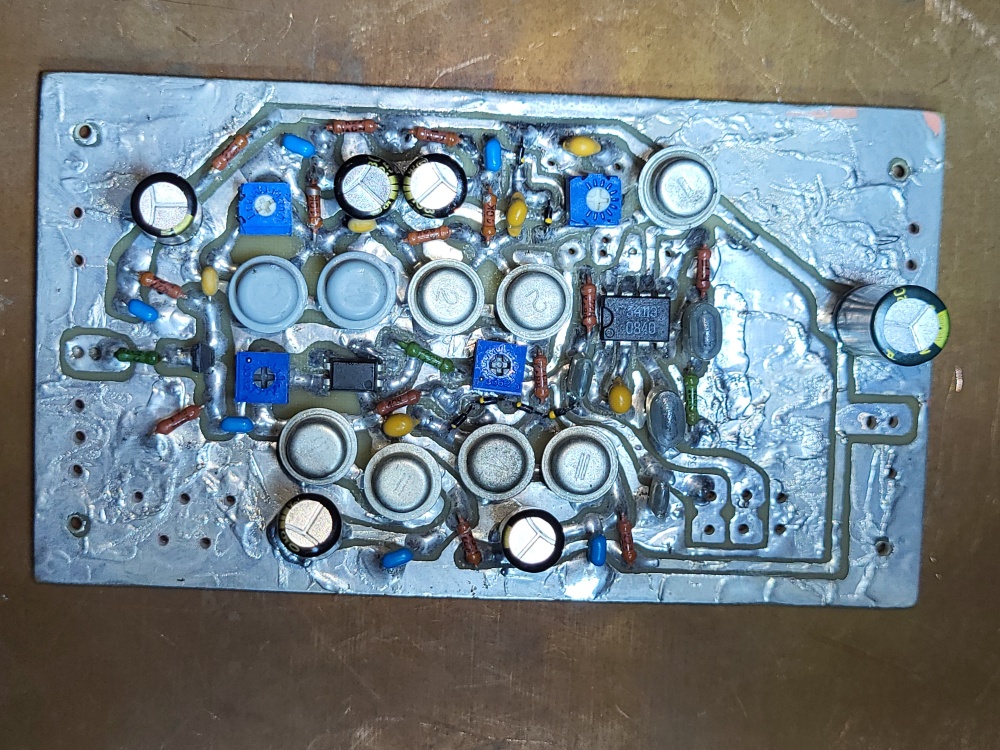

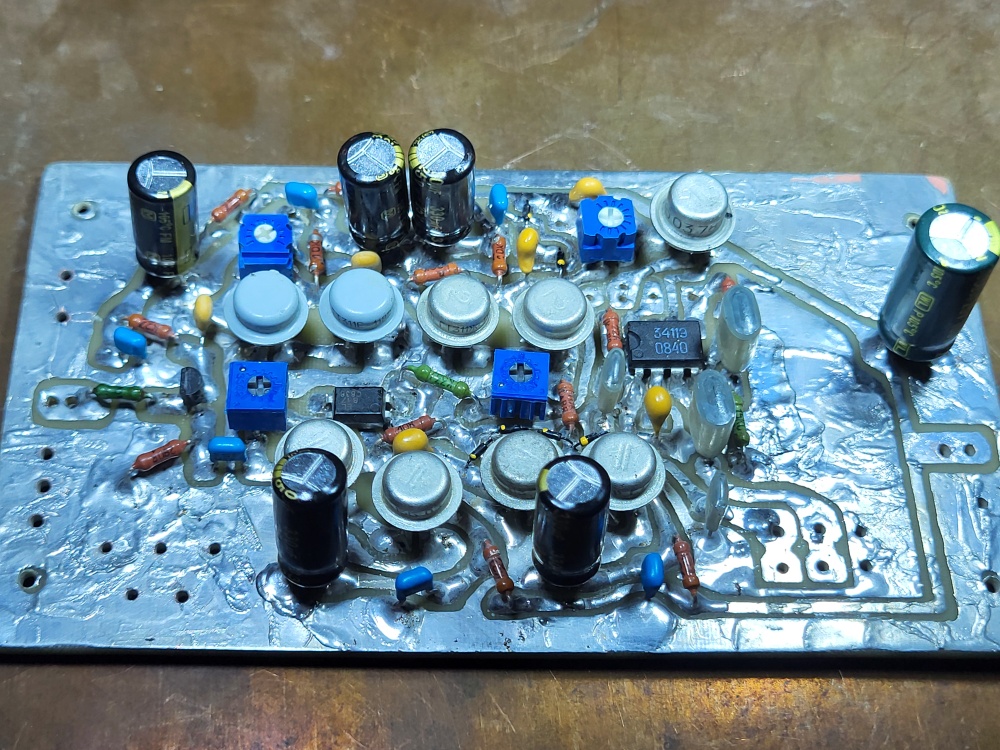

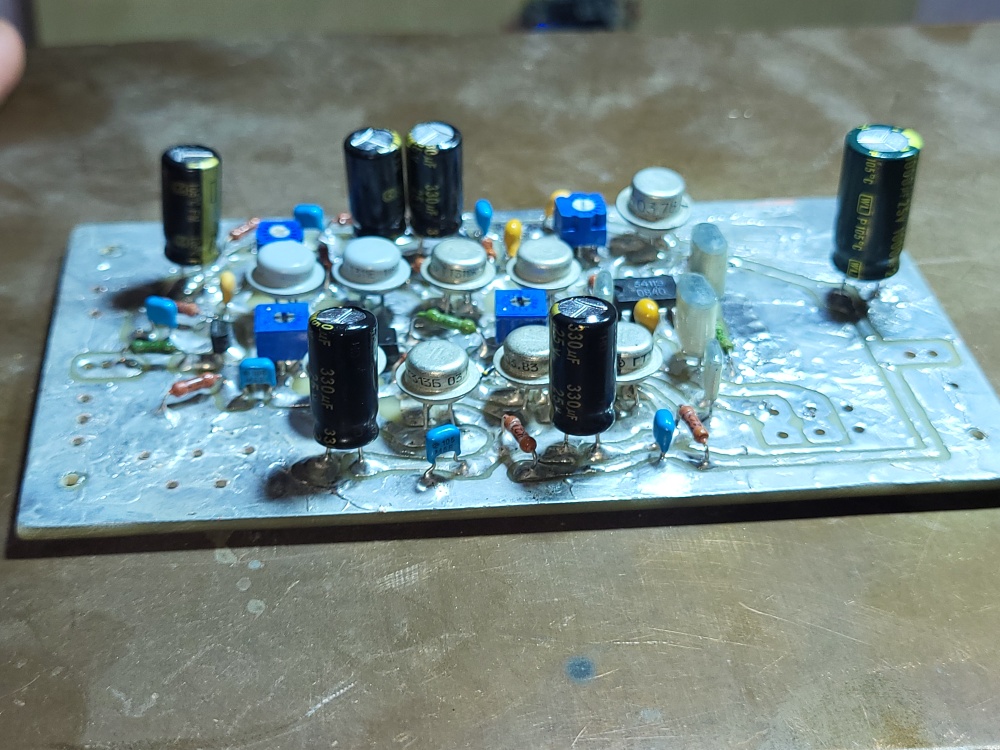

Схема простая, просто транзисторы включены по Дарлингтону и питание каждому транзистору отдельный RC фильтр.

Отредактировано Miha (10.07.2026 22:02:06)

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 270

Re: Радиоприемник-синхродин СВ диапазона

Вы представляете , вообще, что у подобного прибора внутри ?

Вообще то, да. Как то довелось ремонтировать прибор, генерирующий эталоны напряжения, до 1000 В, тока, до 30 А, сопротивления, ёмкости и частоты для поверки других приборов. Плюс симуляция всех типов термопар. Transmille, серия 4000. Прецизионный эталон с базовой погрешностью 8 ppm. 0,0008%. Так что, не просто представляю, а видел своими глазами. Изнутри.
К стати, сам факт указания величины погрешности намекает на наличие более точных приборов или методов измерения.
Возможно, для поверки таких калибраторов можно использовать IET 7660. Хотя, какой ни будь пытливый ум найдёт ещё десяток применений.

Современная электроника сильно продвинулась. Даже китайский мультиметр на 6000 отсчётов, в прямом сравнении с FLUKE не сильно разнится в показаниях, но сильно, в цене. А NanoVNA, конечно, не чета Rohde & Schwarz. Но свои деньги более чем отрабатывает. А буквально 10 лет назад мало кто подозревал, что подобное будет доступно всем желающим.

Отредактировано I_Avals (10.07.2026 22:55:28)

---

No one is perfect.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,720

Re: Радиоприемник-синхродин СВ диапазона

Впечатлил приёмник    Поляков гений!
youtu.be/miQCNbWh8SE?is=elegoG8oJWq--4Fa

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 270

Re: Радиоприемник-синхродин СВ диапазона

Поляков гений!

Есть небольшая разница, между работает вообще и работает, как надо.
Недостатки приёмников прямого усиления достаточно хорошо известны и решены в супергетеродинах и синхронном детектировании. И в переключателе "Местный - дальний", что, как раз, и сказывается на критериях качества, не одинаковых для разных условий приёма.

Гениальное - просто. Но простое, не всегда гениально.
Поляков - популяризатор простых решений. Так и не ставших массовыми. Именно в следствии простоты и присущих ей врождённых недостатков. Разе что, прямое преобразование получило вторую жизнь в SDR.

Забавно, конечно, спаять что то из 3-х транзисторов и принять SSB. Но работать в реальном эфире на таком, абсолютно нереально. А попытки улучшения очень быстро приводят к сложности, сопоставимой с супергетеродином. Который, в результате, оказывается схемотехнически проще. Уже не говоря о доступности современной базы даже для начинающих.

Оглянитесь! Куча как приёмной, так и измерительной техники, на базе Ардуинки, пригодной для повторения в школьном радиокружке. Если таковые ещё существуют.
Если Вы сделаете и начнёте осознанно пользоваться хотя бы таким, уровень Вашего конструирования возрастёт многократно.

Хотите столь же простого, но современного? Пожалуйста!. Там, пониже, есть схемка с кварцевым генератором. Замените его на Si5351, управляемую Ардуиной и получите приёмник на все частоты и виды модуляции, как минимум, в КВ диапазоне. Триггер можно убрать. Si5351 умеет генерировать квадратурные сигналы. А применив ту же AD831, расширите диапазон до 200 МГц, минимум. Как Вам, для приёмника на минимуме деталей?
Вот это настоящая тема для современного школьного радиокружка.

Отредактировано I_Avals (30.07.2026 16:08:22)

---
