Radiohobby Forum

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,590

Re: Радиоприемник-синхродин СВ диапазона

У меня она не открываеся даже с VPN

Перезалил

Vasil

Ветеран

Откуда: близ Киева

Здесь с 23.01.2004

Сообщений: 1,235

Re: Радиоприемник-синхродин СВ диапазона

Перезалил

Ну, там обсуждается та же схема, что и на VRTP.

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 212

Re: Радиоприемник-синхродин СВ диапазона

тюнер называется ST-V950TV

Сервис мануал не находится. Судя по цифровой индикации и обилию кнопок, там контроллер. Стало быть, перетягивание диапазона малой кровью исключается.

Шаг перестройки 9 кГц. Плавной настройки нет

Совершенно типично для синтезатора. Это вещательный диапазон, станции могут находится только в сетке и никак иначе. Та же ситуация на КВ, с шагом в 5 кГц и на FM, с шагом 100, реже, 50 кГц.

Вещательный приёмник, он не связной. Там сильно мелко настраиваться не нужно. Клиент не должен забивать себе голову точной настройкой. Забивать надо память станций. И, далее, одной кнопкой. В военных ТО и ИЭ это называется беспоисковая и бесподстроечня связь.

Точно то же существует и в служебных диапазонах. Деление на каналы с фиксированным шагом. Это позволяет наиболее полно использовать диапазон с минимальными взаимными помехами.

---

No one is perfect.

vlnik

Ветеран

Откуда: Новосибирск

Здесь с 03.10.2009

Сообщений: 2,414

Re: Радиоприемник-синхродин СВ диапазона

Спасибо. Довольно позноаательно.

---

Меня постоянно преследуют умные мысли, но я быстрее...

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,590

Re: Радиоприемник-синхродин СВ диапазона

Оказаллсь, что всё это время, диоды база-коллектор были отсоедины (непропай) , с диодами плохо работает (генерит, свистит). Короче без диодов

Добавлено спустя 05 мин 55 с:
Спаял второе плечо, большой разброс параметров ГТ322, один транзистор с коэфициентом передачи 15, другой 200, третий 40 ....    Гдето не работат транзистор. Нашёл кучу магнитных головок. В схеме остались только "выходные" диоды с коллекторов, вероятно нужны будут германиевые диоды.

Отредактировано Miha (13.03.2026 00:34:58)

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,204

Re: Радиоприемник-синхродин СВ диапазона

с диодами плохо работает (генерит, свистит)

Говорят тебе - делай предсказуемое и стандартное. В приемнике прямого усиления сложно придумать новое. Тем более, если рандомно спаивать детали между собой.

Отредактировано Jaxon (13.03.2026 07:33:01)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,590

Re: Радиоприемник-синхродин СВ диапазона

Говорят тебе - делай предсказуемое и стандартное

Вот сейчас, почемуто с диодами работает, а без диодов не работает.  Вчера только всё наоборот было.

Добавлено спустя 02 мин 27 с:
Не нужно мне готовое, смысл тогда, тут идея с LC фильтром не даёт покоя, по идее должно идеально детектировать, получше всего стандартного.

Добавлено спустя 05 мин 07 с:

База VT5, в виде опоры, имеет постоянный потенциал за счёт С5

Как может только конденсатор создавать смещение на базе транзистора?

Отредактировано Miha (13.03.2026 11:41:23)

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,204

Re: Радиоприемник-синхродин СВ диапазона

получше всего стандартного.

... детектирует синхронный детектор.
Он сразу переносит спкктр в звуковой диапазон. Детектиррвания, как такового, нет.

Отредактировано Jaxon (13.03.2026 16:03:33)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,590

Re: Радиоприемник-синхродин СВ диапазона

синхронный детектор.

Пишут, что у них высокий порог чувствительности, лично меня отталкивает наличием контуров, гетеродина и непонятности происходящего. А тут всё предельно просто. Интересен детектор двухполупериодный выпрямилель, работающий на LC фильтр. Огибающая у него должна быть идеальной. В качестве дросселя или магнитную головку магнитофона или дроссель сетевого фильтра подойдёт . На данный момент столкнулся с таким паразитным свойством - снятие инверсного сигнала со стока Vt1 сопровождается самовозбуждением , с истока всё замечательно. Также расположение платы в пространстве по отношению МА . Думаю, как снимать сигнал со стока, но, чтобы по отношению к земле он работал бы, как тот инверсный ему, который с истока снят. Или в пространстве установить в правильном положении. Попробую пока однокаскадные плечи сделать.

Добавлено спустя 35 мин 22 с:

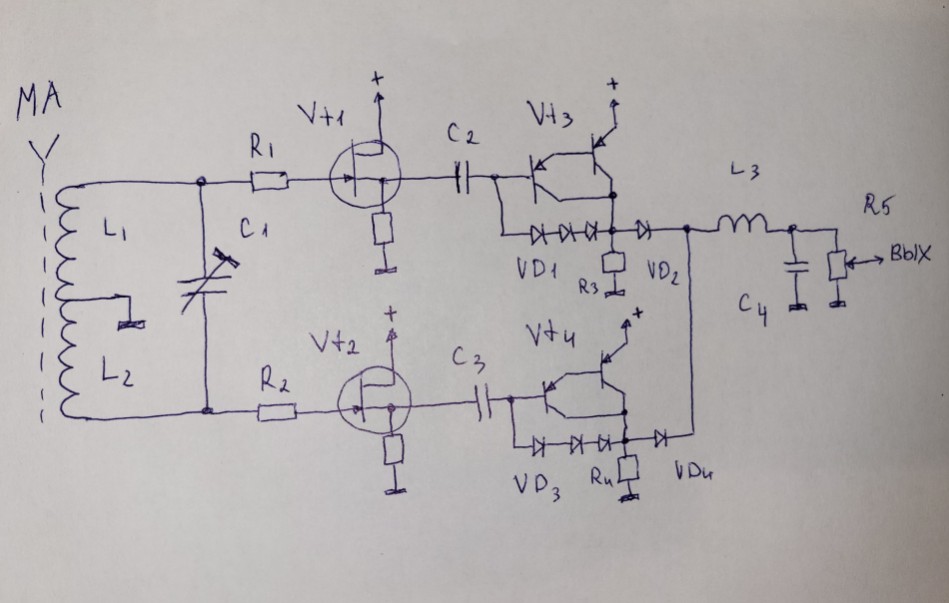

Както так

Отредактировано Miha (13.03.2026 20:45:02)

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,204

Re: Радиоприемник-синхродин СВ диапазона

и непонятности происходящего.

А сейчас ты сильно понимаешь, что происходит ?
То свистит, то не свистит.
Вот, без гетеродина : radiostorage.net/4226-prostoj-am-priemn … lm386.html
Только сам смеситель сложно найти.
