Re: Радиоприемник-синхродин СВ диапазона

Николаич, нужно батарейное питание!    У меня от розетки ничего не ловит, кроме одной местной станции, в том числе на супергетеродин китацского мафона.

vlnik

Ветеран

Откуда: Новосибирск

Здесь с 03.10.2009

Сообщений: 2,405

Re: Радиоприемник-синхродин СВ диапазона

Я думал сеть лучше. Дополнительная антенна
У меня нет батарейеи на 100в и 50 гц..

---

Меня постоянно преследуют умные мысли, но я быстрее...

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,195

Re: Радиоприемник-синхродин СВ диапазона

  У меня от розетки ничего не ловит, кроме одной местной станции, в том числе на супергетеродин китацского мафона.

Кстати да. Крутил ВЕФ - так Михин прыймач получше будет.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

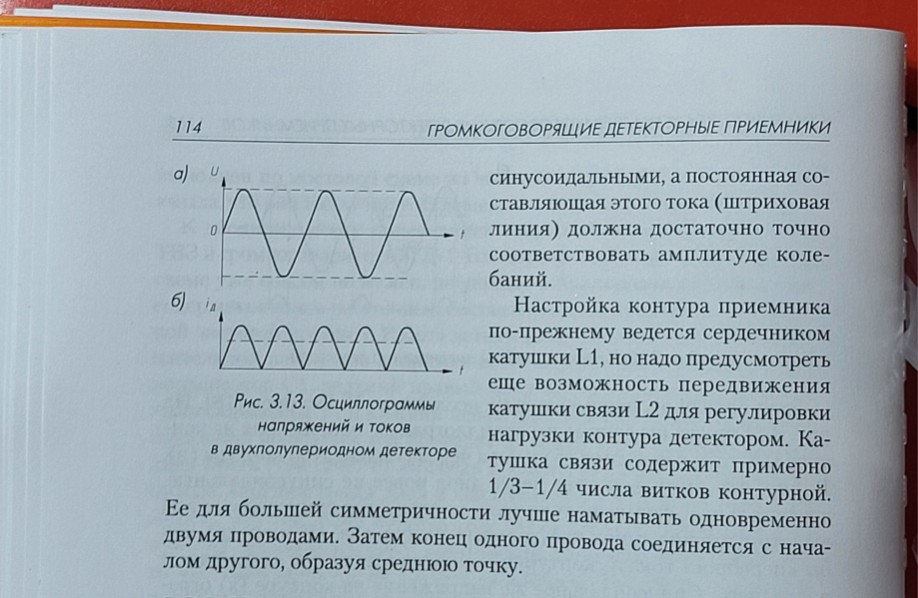

Вот это сюрприз, в книжке Полякова нашёл детектор с двухполупериодеым выпрямлением, без конденсатора, а с индуктивностью. Ну всё, как я люблю. L-фильтр

Добавлено спустя 01 мин 17 с:

Добавлено спустя 02 мин 43 с:

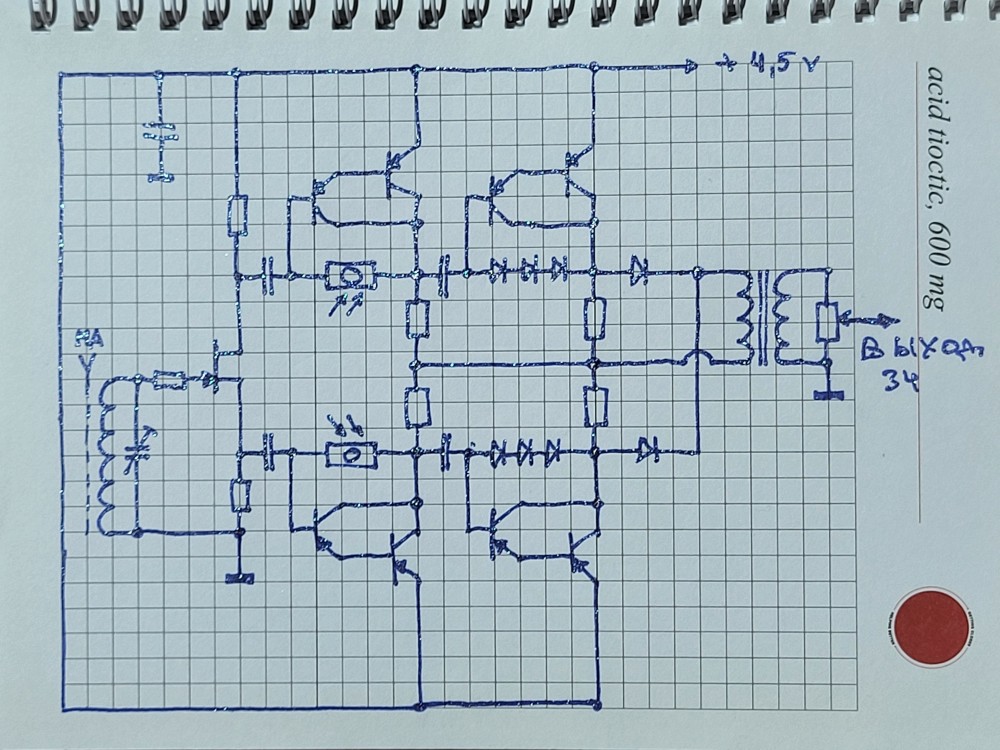

Схема будет такая (без учёта развязки по питанию и преселектора)    Звучать должно волшебно

Добавлено спустя 03 мин 37 с:

Добавлено спустя 06 мин 58 с:

Кстати да. Крутил ВЕФ - так Михин прыймач получше будет.

Да я сам в шоке, раньше у меня небыло такой чувствительности. Дарлингтон в этом детекторе, чтото улучшает, с одним транзистором звук хрипит, особенно на мощных станциях, даже если неточная настройка, ещё шумит и генерит, Дарлингтон эти проблемы решил, но так и остаётся загадкой, что это было.

Добавлено спустя 08 мин 20 с:

Миха столько сил потратил на лампадники, а приемник богомерзкий замутил

Так надо сначала разобраться, потом на лампы перевести

Добавлено спустя 16 мин 04 с:
АРУ или РУ будет регулироваться оптопарой, безшумная регулировка.

Добавлено спустя 34 мин 28 с:
Поправка: в разрыв нижнего отвода первичной обмотки трансформатора, необходимо включить сопротивление и параллельно ему конденсатор.

Отредактировано Miha (10.03.2026 21:53:01)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

Или мотать трансформатор высокоомным проводом или применить дроссель, например магнитную головку от магнитофона.

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,195

Re: Радиоприемник-синхродин СВ диапазона

Звучать должно волшебно

У Полякова оно на динамик работает   Динамик сам "усреднит" ток. Конденсатор не  нужен
А у тебя - нагрузка активная, регулятор громкости.
Хочешь лучше детектор - делай синхронный.

Добавлено спустя 04 мин:

Схема будет такая

По теории вероятности - если дать обезьяне печатную машинку, то ненулевой шанс ,что она напечает "войну и мир".
Так и ты - рано или поздно что-то, да соберешь.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

У Полякова оно на динамик работает   Динамик сам "усреднит" ток. Конденсатор не  нужен

Нижний вывод трансформатора на схеме подключен на землю (забыл землю указать) , получается по постоянному току к.з. на землю через диод, а нужно большое сопротивление, для поддержания напряжениясмещения диода. Поэтому и нужно в разрыв нижнего вывода резистор на 200 кОм примерно, который пойдёт на массу, а по переменному току резистор этот нужно закоротить ёмкостью, чтобы вся переменная составляющая работала на первичку. Но я хочу попробовать такое решение:

Добавлено спустя 04 мин 21 с:

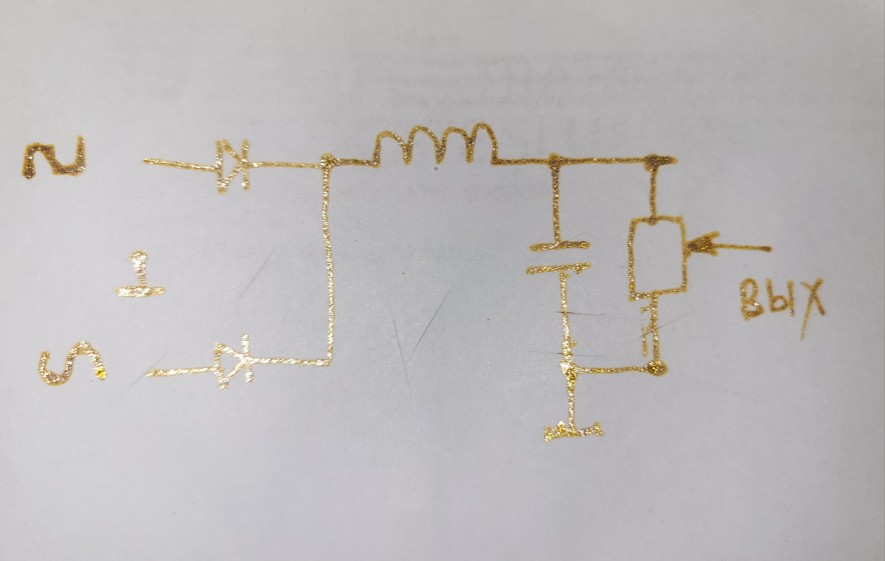

Дроссель сгладит пульсации двухполупериодов, а постоянное напряжение будет менятся по огибающей на выходе дросселя. Конденсатор может не понадобится, но скорее всего без него будет свистеть. Посмотрим.

Добавлено спустя 07 мин 44 с:
LC фильтр получается

Отредактировано Miha (Вчера 01:26:56)

Vasil

Ветеран

Откуда: близ Киева

Здесь с 23.01.2004

Сообщений: 1,234

Re: Радиоприемник-синхродин СВ диапазона

А посмотри еще это
vrtp.ru/index.php?showtopic=15567

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

А посмотри еще это...

Смотрел и читал ветку исследований, кому интересно:

Добавлено спустя 04 мин 51 с:
pro-radio.online/air/6504-5

Добавлено спустя 07 мин 11 с:
Для LC фильтра , теоретически подошла бы магнитная головка, у неё какраз и зазор есть.

Отредактировано Miha (Вчера 07:44:36)

Vasil

Ветеран

Откуда: близ Киева

Здесь с 23.01.2004

Сообщений: 1,234

Re: Радиоприемник-синхродин СВ диапазона

Смотрел и читал ветку исследований, кому интересно:

У меня она не открываеся даже с VPN.
