Re: Радиоприемник-синхродин СВ диапазона

Я говорю о типа таких, продавец говорит,-новьіе

Эти вообще наверное 60 х годов

---

Меня постоянно преследуют умные мысли, но я быстрее...

Vasil

Ветеран

Откуда: близ Киева

Здесь с 23.01.2004

Сообщений: 1,234

Re: Радиоприемник-синхродин СВ диапазона

А надо бы в Дубаях отдыхать!

Это вам надо. По нам тут шахеды и так через день прилетают

Добавлено спустя 01 мин 35 с:

Эти вообще наверное 60 х годов

Ну так и нам уже "будь здоров"

Добавлено спустя 17 мин 22 с:

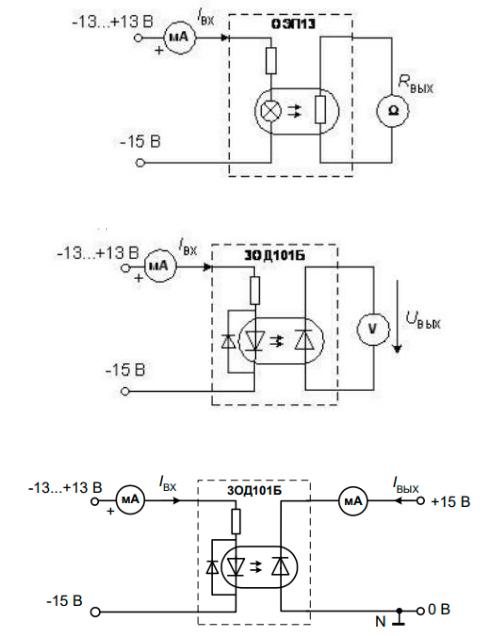

Совковых оптронов можно найти было в барахле

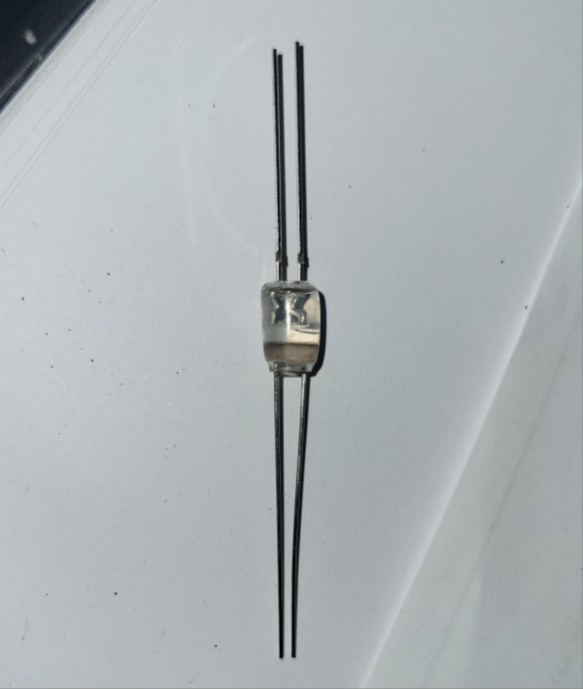

Так и сделаю. Этот "компауд"  ведёт себя, как вода, китайский прибор не определяет не один элемент оптопары , подключая в схему фоторезистор, падает чувствительность приёмника при выключеном светодиоде  . Надо поискать ОЭП

Надо еще подобрать диод и фоторезистор по длине волны. Попробуй транзисторную оптопару, что то находятся только совковые
www.google.com/search?client=firefox-b- … 1%80%D0%B0

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

Эти вообще наверное 60 х годов

Может они нормальные, х-ки посмотреть, какой диапазон изменения R . Есть такие, что меняют от 3 мОм до 1 мОм.

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,195

Re: Радиоприемник-синхродин СВ диапазона

Типа такого надо :
www.rcscomponents.kiev.ua/product/nsl-32_143342.html
А по хорошему - туда надо Т аттенюатор, с jfet ом на землю.
И никаких оптронов не надо.

Отредактировано Jaxon (07.03.2026 12:51:32)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

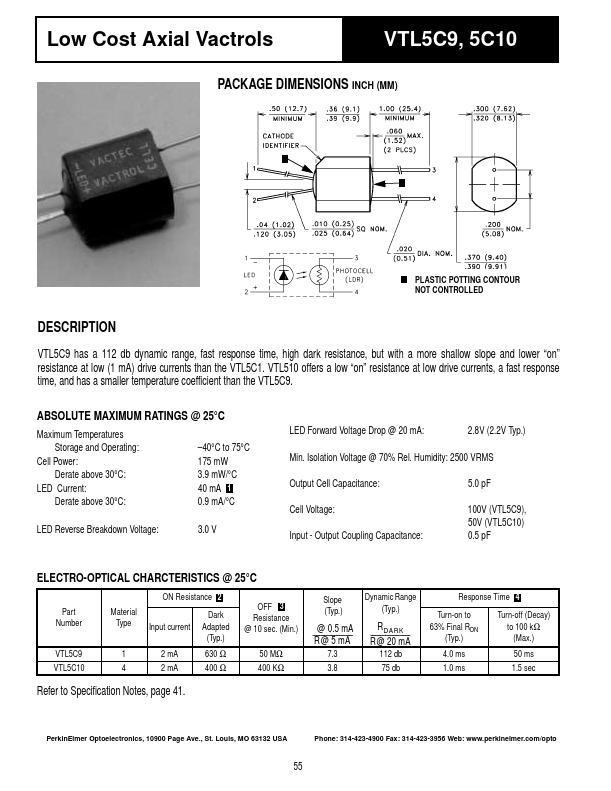

Заказал на Алике 5 штук VTL5C9 за 5 баксов.

Добавлено спустя 19 мин 33 с:

туда надо Т аттенюатор

Можно, но есть минусы : 1) Паразитные ОС, нет развязки 2) Шунтирование сигнала 3) Вероятно будет меньшая глубина. Хороший бонус: управление длинными проводами.

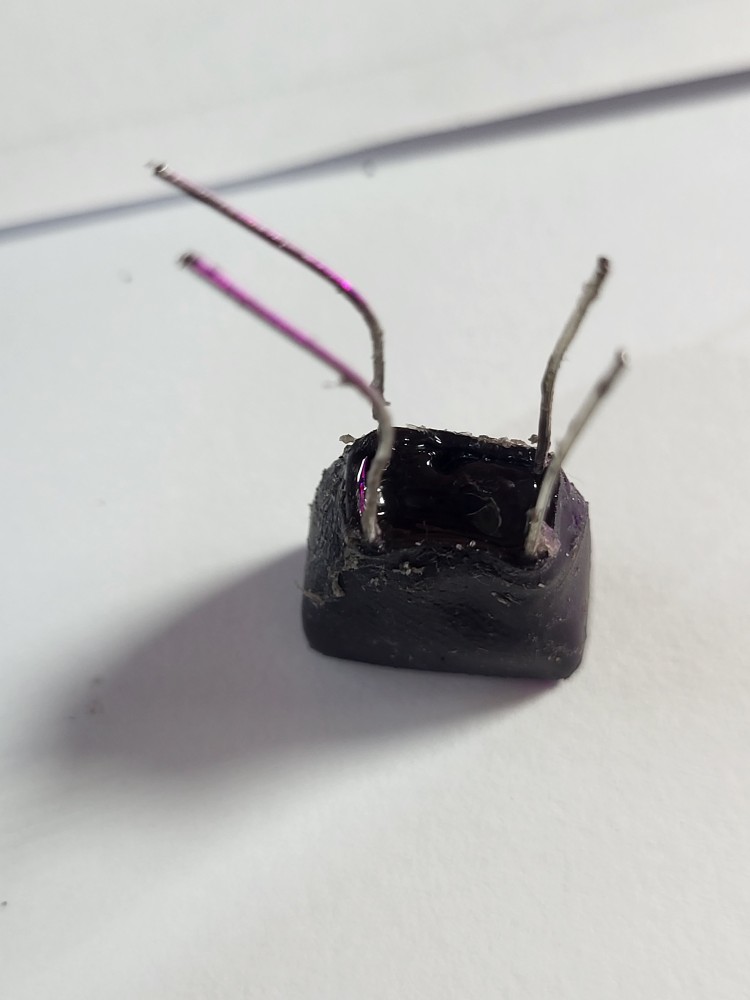

Попробую пока переделать самодельную оптопару, раздобыл чёрный термоклей. Посмотрим

Отредактировано Miha (07.03.2026 13:10:53)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

Короче, дело было не в "компаунде" , а в том, что, светодиод тускло горит в "покое", т,е.когда транзистор закрыт, и это снижат сопротивление фоторезистора и соответственно снижает чувствительность приёмника на слабых сигналах. Предпологаю, что лампа накаливания будет предпочтительтее

Добавлено спустя 27 мин 05 с:
Второй образец уже с зелёным светодиодом.

Отредактировано Miha (07.03.2026 16:08:14)

y_b_d

Ветеран

Откуда: Украина, Горловка

Здесь с 08.01.2013

Сообщений: 454

Re: Радиоприемник-синхродин СВ диапазона

светодиод тускло горит в "покое", т,е.когда транзистор закрыт

Это устраняется подключением резистора параллельно светодиоду.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

Это устраняется подключением резистора параллельно светодиоду.

Пробовал, номинал резистора подбирал,  невозможно полностью убрать свечение в покое , чтобы АРУ при этом работало, фотодиод очень чувствителен к малейшему свечению. Т.е. можно убрать феномен, но АРУ работать уже не будет  .

Добавлено спустя 47 мин 57 с:
Надо попробовать диодом закоротить в обратной полярности, видимо не зря так делают

Отредактировано Miha (07.03.2026 16:54:18)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

Пардон, ошибся в монтаже

Добавлено спустя 16 мин 57 с:
Подключил не туда, светодиод светился постоянно, онож не видно

Добавлено спустя 26 мин 43 с:
При подключении фоторезистора к схеме, когда светодиод там не горит (как оказалось он там не горит  ) , сигнал совсем не шунтируется. Ложная тревога
Вот индикация
youtu.be/B2peQBmOJbM?si=5AxFs3pBO4AVmhP5

Добавлено спустя 52 мин 07 с:

Надо еще подобрать диод и фоторезистор по длине волны.

Добавлено спустя 56 мин 07 с:

Надо еще подобрать диод и фоторезистор по длине волны.

...образец уже с зелёным светодиодом.

Те, что у меня, на зелёном пик чувствительности. Взял сверхяркий зелёный светодиод, пришлось увеличивать гасящий резистор в 10 раз

Добавлено спустя 56 мин 59 с:

Добавлено спустя 57 мин 29 с:
go-radio.ru/fotorezistor.html

Отредактировано Miha (07.03.2026 18:14:13)

Vasil

Ветеран

Откуда: близ Киева

Здесь с 23.01.2004

Сообщений: 1,234

Re: Радиоприемник-синхродин СВ диапазона

Взял сверхяркий зелёный светодиод, пришлось увеличивать гасящий резистор в 10 раз

Такие светодиоды попадаются совсем дурноватые, они светятся при токах в десятки мкА.

Добавлено спустя 02 мин 36 с:
Зеленый длина волны 510-550 nm
