Re: Радиоприемник-синхродин СВ диапазона

Получился детектор с общей базой по переменному току , а по постоянному висящая база в воздухе

Это только кажется. Детектирует уже VT4 а эмиттерный переход VT5 даёт незначительное смещение постоянной составляющей. Коллекторный же переход VT5, (типа обратно смещённый диод), за счёт космических обратных токов, малого сигнала и нагрузки в виде затвора полевика, представляет, по сути, довольно небольшой резистор.  И в воздухе никто не висит. База VT5, в виде опоры, имеет постоянный потенциал за счёт С5. Если VT5 убрать из схемы, соединив в одной точке эмиттер VT4, С5 и затвор VT6, схема этого не заметит.

Если интересует именно приём, есть неплохой вариант в Радио 2017 №10, от Рубцова. Судя по видео, тоже работает и категорически не требователен к монтажу и наличию экранировки или суперконденсаторов в питании. Главное, уже с АРУ. Вещь не лишняя в нормальном приёмнике.
Ну а если просто поковыряться паяльником, Вы на верном пути.

---

No one is perfect.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

Судя по видео, тоже работает и категорически не требователен к монтажу и наличию экранировки или суперконденсаторов в питании

Обязательно нужно повторить  Но пока надо -

просто поковыряться паяльником

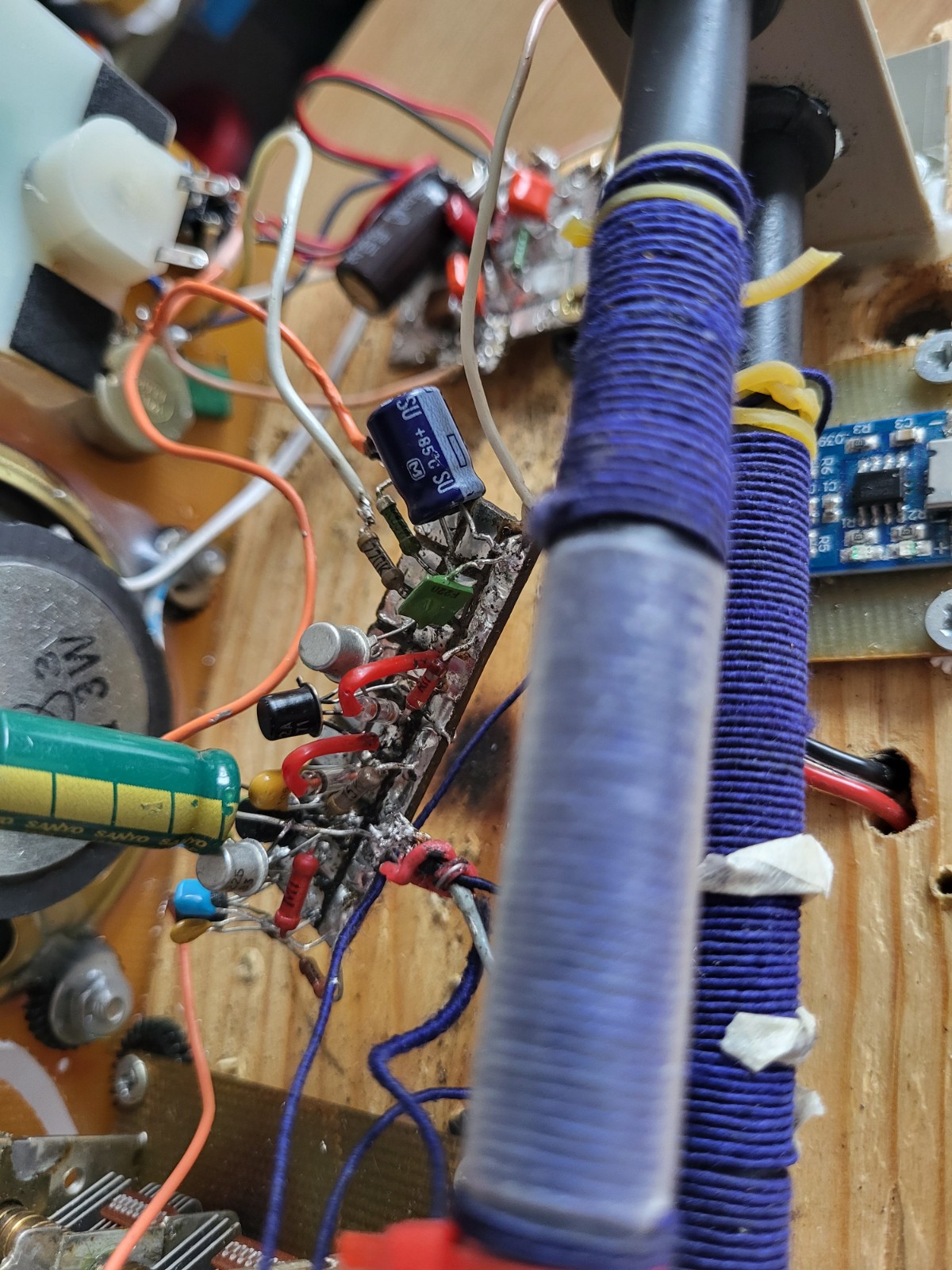

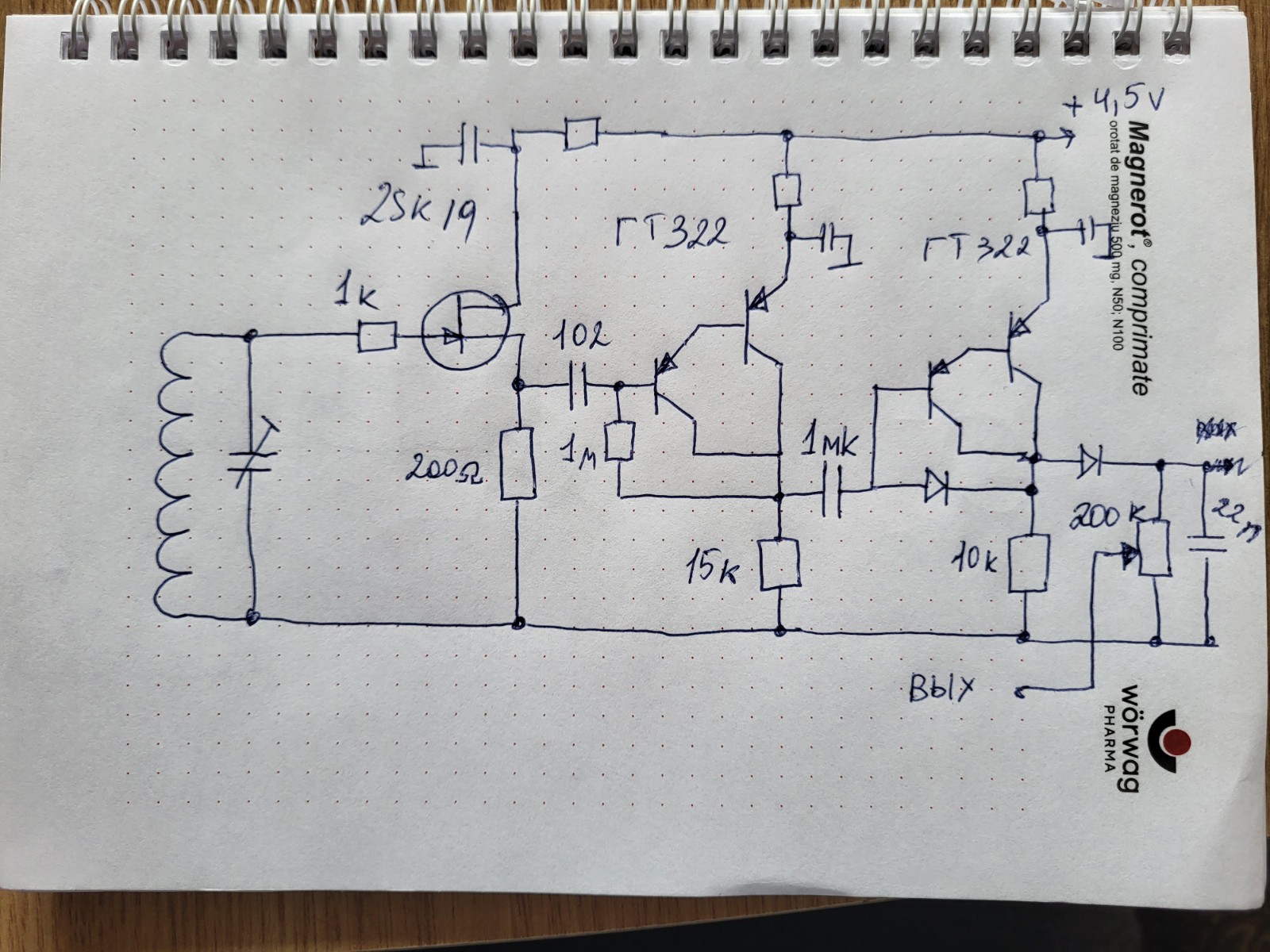

Ну, вот и доковырялся. В книге Полякова ,Техника радиоприема. Простые приемники AM сигналов, нашёл схему УРЧ по схеме Дарлингтона на ГТ322 , возникла такая идея : cool:


Получился хороший динамический диапазон (или компрессия?  ), при отличной чувствительности, АРУ не нужно.
Дарлингтон конечно имеет меньшую граничную частоту, но ГТ322 имеют маленькую проходную ёмкость, на СВ работает отлично, не самовозбуждается, детектор стал менее чувствителен к наводкам, но при этом также хорошо принимает тихие станции, но главное не происходит перегруза на громких местных станциях, ну или происходит совсем немного, можно подстроить, уже комфортно впринципе. Ещё ночью не проверял, только утром спаял, но Румынию (маркер) ловит хорошо. Посмотрим. Хочется понять, у транзистора Дарлингтона высокое входное сопротивление, вопрос, в данном детекторе оно тоже высокое или оно определяется наличием диода коллектор-база?

Отредактировано Miha (25.02.2026 10:23:16)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

Поставил 2 диода между базой и коллектором и звук стал громче

Отредактировано Miha (25.02.2026 16:41:42)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

Работает а@уенно!!!

Добавлено спустя 29 мин 17 с:
youtube.com/shorts/drQaIeOQIxM?si=RiV4s-FGJaD3HuX-

Добавлено спустя 34 мин 36 с:
Обратите внимание, нет самовозбуждения, в том числе при максимальной громкости УМЗЧ, не хрипит, перегруз не сопровождается самовозбудом! Прикосновение рук к коллектоу детектора практически не влияет. Здорово! Качество звука, надо снять фильтр среза ЗЧ по ВЧ, должно качественно играть ВЧ. Осталось сделать АРУ, просто транзисторы другой структуры, чтобы выходило отрицательное напряжение из детектора. Есть у меня ГТ329.

Отредактировано Miha (25.02.2026 21:38:16)

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,261

Re: Радиоприемник-синхродин СВ диапазона

Осталось сделать АРУ

Вражьи голоса слыхать?

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

Вражьи голоса слыхать?

Дополню потом хорошим конвертором КВ .

Добавлено спустя 01 мин 03 с:
В схеме детектора, в паре Дарлингтона, второй транзистор попробую поставить КТ603

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,195

Re: Радиоприемник-синхродин СВ диапазона

Нормально играет, мой тюнер Пионер - не лучше  Все потому, что антенны такой у него нет
Есть еще ламповый Филлипс - надо его послухать.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

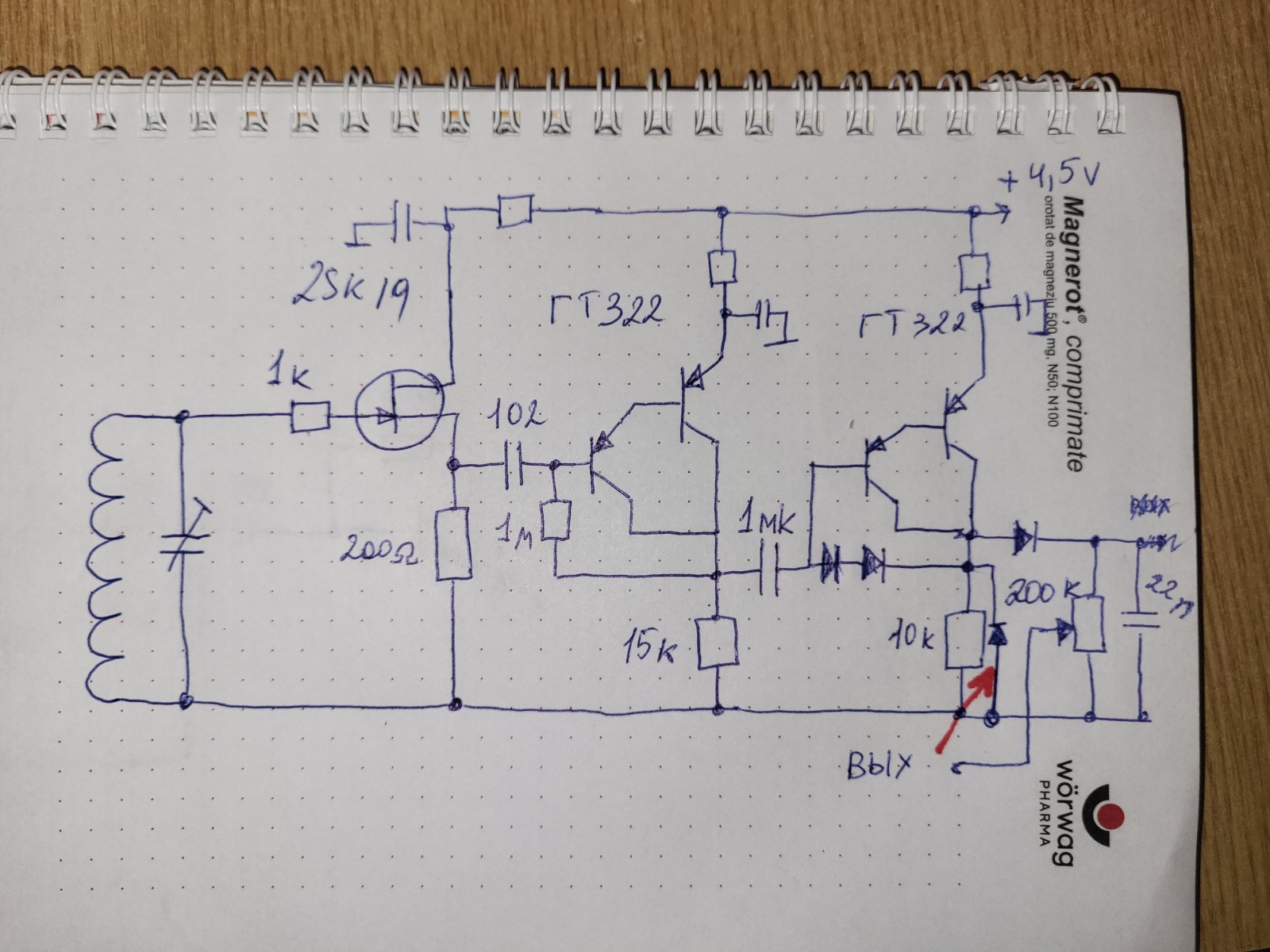

Диод АРУ указан красной стрелкой. Резистором параллельно ему можно регулировать порог компрессии я так думаю    Не ожидал такого результата. Надо делать печатку.

Добавлено спустя 38 с:

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,195

Re: Радиоприемник-синхродин СВ диапазона

Это не ару, а херня какая то

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

Это не ару, а херня какая то

Не АРУ конечно, а компрессор сигнала, вроде работает, понаблюдаю.

Добавлено спустя 11 мин 40 с:
При малом  сигнале , диод практически закрыт -и не влияет на характеристику устройства. По мере увеличения входного напряже­ния диод открываююется, его внутреннее сопротивление уменьшается, шунтируя сопротивление нагрузки, что снижает усиление каскада. Чем не АРУ?

Добавлено спустя 15 мин 42 с:
Изменяя номинал резистора нагрузки, можно выбрать порог срабатывания.

Отредактировано Miha (25.02.2026 23:49:06)
