#491 12.02.2026 15:22:36
- pantelei4
- албанец
- Откуда: Мелитополь
- Здесь с 09.12.2005
- Сообщений: 5,261
Re: Радиоприемник-синхродин СВ диапазона
Просовывали в щёлочку?
Трубу на оправках мотали, а потом сердечник собирали. Просто избавляет от необходимости делать переход. при больших токах это удобно.
Вне форума
#492 12.02.2026 16:02:08
- vlnik
- Ветеран
- Откуда: Новосибирск
- Здесь с 03.10.2009
- Сообщений: 2,405
Re: Радиоприемник-синхродин СВ диапазона
а потом сердечник собирали.
У вас сердечник сборный, а тут стержень. Ну и мелко всё..
Меня постоянно преследуют умные мысли, но я быстрее...
Вне форума
#493 12.02.2026 16:13:01
- pantelei4
- албанец
- Откуда: Мелитополь
- Здесь с 09.12.2005
- Сообщений: 5,261
Re: Радиоприемник-синхродин СВ диапазона
а тут стержень.
Главное что намотка синфазная получается, може и антенна лучше получится.
Вне форума
#494 12.02.2026 16:16:04
- vlnik
- Ветеран
- Откуда: Новосибирск
- Здесь с 03.10.2009
- Сообщений: 2,405
Re: Радиоприемник-синхродин СВ диапазона
може и антенна лучше получится.
Скоро узнаем. Миха вот намотает..
Меня постоянно преследуют умные мысли, но я быстрее...
Вне форума
#495 12.02.2026 17:26:53
- y_b_d
- Ветеран
- Откуда: Украина, Горловка
- Здесь с 08.01.2013
- Сообщений: 454
Re: Радиоприемник-синхродин СВ диапазона
какое направление провода?
На этот вопрос дают ответ не физики, а психиатры.
Вне форума
#496 12.02.2026 18:16:28
- vlnik
- Ветеран
- Откуда: Новосибирск
- Здесь с 03.10.2009
- Сообщений: 2,405
Re: Радиоприемник-синхродин СВ диапазона
На этот вопрос дают ответ не физики, а психиатры.
Я и говорю.. наука еще не осилила этот вопрос!
Меня постоянно преследуют умные мысли, но я быстрее...
Вне форума
#497 13.02.2026 03:14:45
#498 13.02.2026 06:36:58
- Miha
- Ветеран
- Откуда: Кишинёв
- Здесь с 05.01.2008
- Сообщений: 1,577
Re: Радиоприемник-синхродин СВ диапазона
Скоро узнаем. Миха вот намотает..
Дядьки, у меня прогресс.
Добавлено спустя 02 мин 33 с:

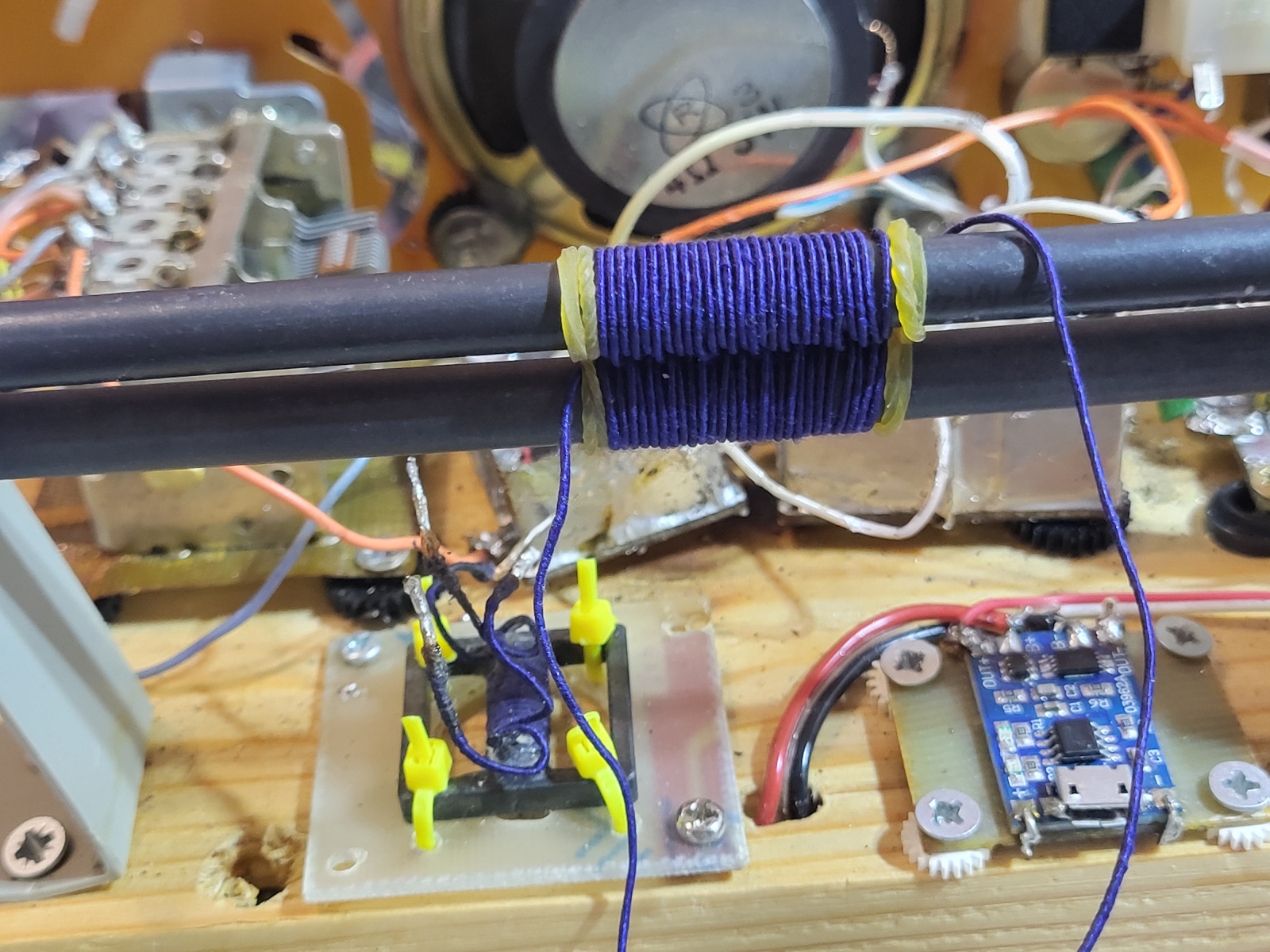

1) Намотка из #487 муйня полная, ловит только местную мощную станцию, тихо.
Добавлено спустя 05 мин 12 с:
2) Перекрёстно-встречная намотка из #479 будет работать лучше, чем просто намотка в одну сторону, при правильной коммутации
, ответ в п 3.
3) Попалась мне вот эта статейка:
Добавлено спустя 22 мин 34 с:
Двойная магнитная антенна обладает некоторыми преимуществами перед существующими магнитными антеннами. При сохранении небольших размеров она имеет более высокую избирательность и большую действующую высоту.
Такая антенна была применена в карманном радиоприемнике на полупроводниковых триодах.

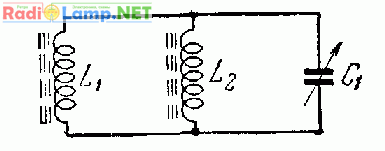

Рис. 1. Двойная магнитная антенна.
Дальность приема достигала 700— 800 км.
Как видно из рисунка, входной контур приемника состоит из двух катушек, намотанных на двух ферритовых стержнях.
Катушки индуктивности соединены между собой параллельно, поэтому число витков на каждом стержне следует увеличить, с тем чтобы общая индуктивность осталась прежней (той, что и до соединения антенн).
В рассматриваемом случае, максимально возможный выигрыш по действующей высоте будет равен корень квадратный из 2.
Думаю, так это то, что мне нужно!

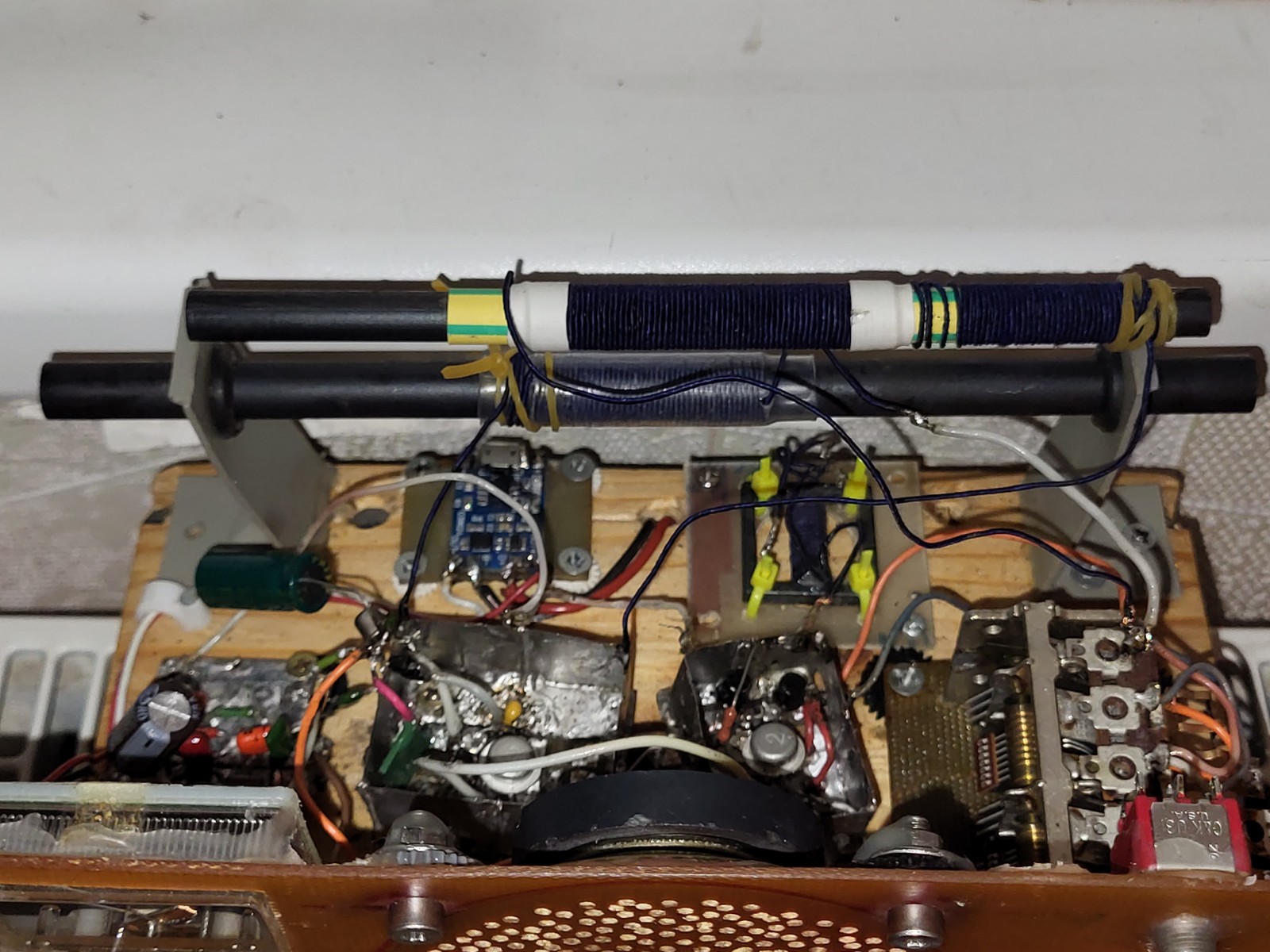

Намотал я 2 антенны , по счастливой случайности намотка получилась в разные стороны на кажной из антенн ( всё, как в статье про "Меридиан" и радиацию
) Так вот, соединив антенны парплельно, есстественно првый вывод первой с левым выводом второй, и левый первой с правым второй соответственно. Результат : а) помехи уменьшились, б) громкость "старых" станций выше, в) избирательность - можно побороться с супергетеродином и немного проиграть, но это ещё без входных всязных контуров ! Теперь 2 станции рядом находящиеся не мешают друг другу.
Добавлено спустя 36 мин 54 с:
Значит, что получается. Две параллельные катушки , намотаные в разную сторону лежат в пространстве в обратном направлении. Различные электрические помехи компенсируются
Добавлено спустя 41 мин 37 с:
Причём, число витков необязательно должно быть идентичным.
Теперь на каждам "миллиметре" шкалы есть какаято станция и это в условиях сильной экранировки железобетонными зданиями.
P.S. пробовал ДВ диапазон. Поляки нормально вещают на верхнем участке, румыны с шумами, приёмник самовозбуждается на полгромкости, не понравилось. Но слышны станции для калибровки точного времени.
Отредактировано Miha (13.02.2026 07:25:55)
Вне форума
#499 14.02.2026 01:54:14
- Miha
- Ветеран
- Откуда: Кишинёв
- Здесь с 05.01.2008
- Сообщений: 1,577
Re: Радиоприемник-синхродин СВ диапазона
После прослушивания, подтверждаю, уровень шума, особенно индустриальных помех значительно ниже, а уровень сигнала при этом выше.
Добавлено спустя 05 мин 04 с:
Случайно прикоснулся МА к магниту динамика, произошло затухание в 0 . Можно сделать магнитный регулятор уровня.
Отредактировано Miha (14.02.2026 02:03:54)
Вне форума
#500 20.02.2026 00:37:48
- Miha
- Ветеран
- Откуда: Кишинёв
- Здесь с 05.01.2008
- Сообщений: 1,577
Re: Радиоприемник-синхродин СВ диапазона

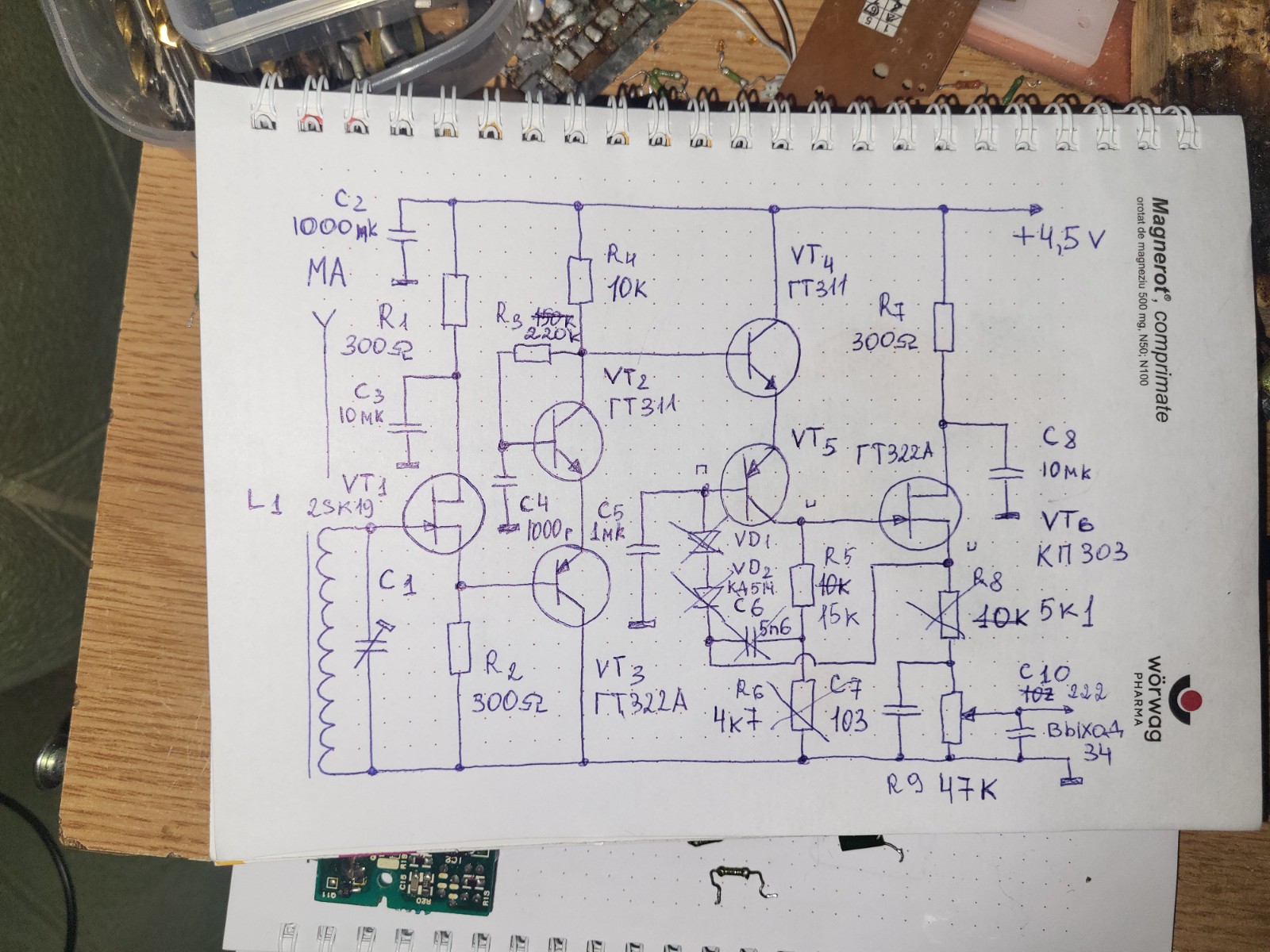

Дядьки, я тут пошаманил и короче схема упростилась, убрались диоды, пару резисторов. Получился детектор с общей базой по переменному току , а по постоянному висящая база в воздухе. Детектирует лучше, чуйка лучше, удивительно
Добавлено спустя 04 мин 25 с:
Отредактировано Miha (20.02.2026 00:38:20)
Вне форума
