Re: Радиоприемник-синхродин СВ диапазона

У нас тут рядом была станция "Луч",

У вас там где то и "Дуга" загоризонтная была. Разобрали?

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,195

Re: Радиоприемник-синхродин СВ диапазона

У вас там где то и "Дуга" загоризонтная была. Разобрали?

Приемник был недалеко от города, разобрали. Передатчик - рядом с "Лучем", решетка еще стоит.

Добавлено спустя 02 мин 01 с:

А в затвор последовательно с контуром, поставлю переменный резистор и буду им уменьшать связь на мощных станциях, тем самым, расширяя динамический диапазон приёмника вручную, по идее так будет избирательность тоже улучшаться между мощными соседними станциями.

ссылку посмотри, что я давал  . Там АРУ реализовано с помощью аттенюатора по входу

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

ссылку посмотри, что я давал   . Там АРУ реализовано с помощью аттенюатора по входу

На варикапах чтоли?

Vasil

Ветеран

Откуда: близ Киева

Здесь с 23.01.2004

Сообщений: 1,234

Re: Радиоприемник-синхродин СВ диапазона

ссылку посмотри, что я давал   . Там АРУ реализовано с помощью аттенюатора по входу

На варикапах чтоли?

R1-V1

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

Методом тыка, я продолжаю развивать схему. Как оказалось, резисторы и конденсаторы стоящие в коллекторе на выходе детектора, полностью глушили детектирование слабых сигналов при использовании истокового повторителя на выходе. Вероятно затвор этого транзистора, работает, как диод, т.е. получается детектор с удвоением напряжения, но ёмкости стоящие в его затворе на массу снижали чувствительность и детектирование слабых сигналов не происходило. На данный момент, при приьлижении пальца к детектору, слабые станции начинают звучать громко, а соседние перестают "налезать" . Короче, есть ещё над чем поработать, наверное добавлю усиления предыдущему каскаду УРЧ, или добавлю ещё каскад УРЧ. Становится очень интересно, станций море оказывается.

Добавлено спустя 02 мин 24 с:

Отредактировано Miha (07.02.2026 12:00:26)

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,195

Re: Радиоприемник-синхродин СВ диапазона

Сделай готовую схему, проверенную. У тебя оно непредсказуемо себя ведет. Так быть не должно

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

Или вводить ПОС в детектор. Усиления и так достаточно, если слабые станции слышны при внешнем воздействии на детектор, вероятно паразитная ПОС

Добавлено спустя 02 мин 27 с:

Сделай готовую схему, проверенную. У тебя оно непредсказуемо себя ведет. Так быть не должно

Я могу сделать и купить, мне нравится путь развития сего девайса.
Вот с этим обязательно сравню. На видео ловит отлично:
youtu.be/dOfsFnddEp0?si=ghKj3lHms_SUOei2

Добавлено спустя 30 мин 03 с:

Так быть не должно

Не впервый раз "мучаюсь" с этим детектором. Он сам по себе такой чувствительный. Чем больше предыдущих каскадов УРЧ,  тем чувствительнее он к приближении рук, габаритов и расположения радиодеталей. Но его чувствительность к сигналу при определённых условиях заставляет заниматься им, и есть какойто прогресс. Сейчас подумаю, как ввести в него ПОС.

Добавлено спустя 35 мин 34 с:

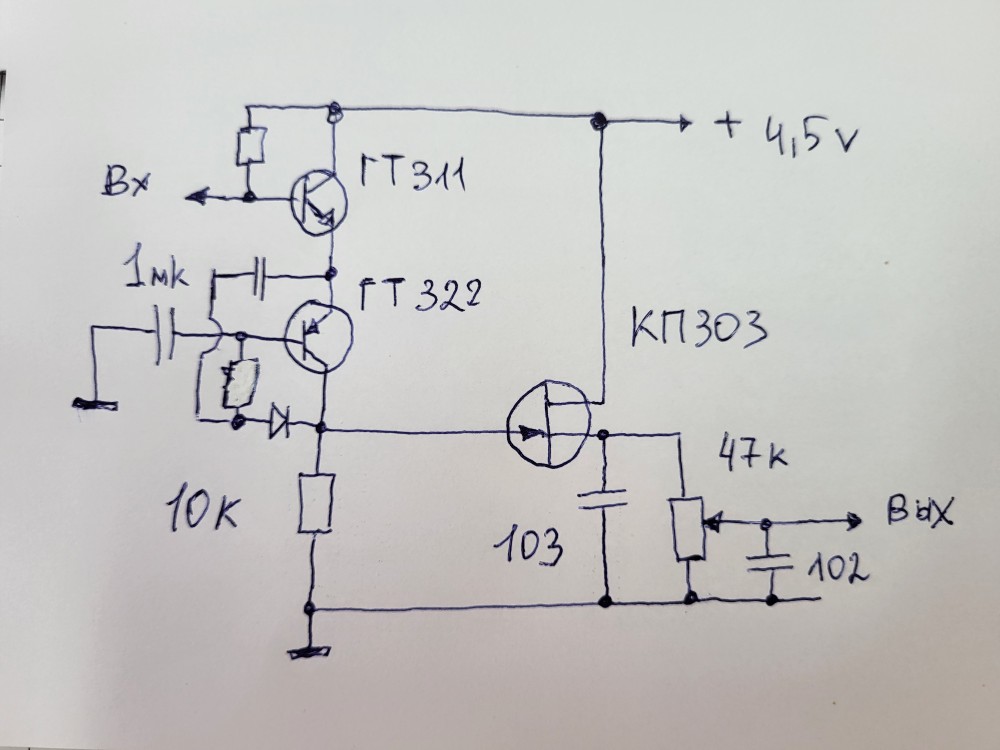

Например так:

Добавлено спустя 37 мин 45 с:
Или в точке соединения диодов, да, точно, именно там он "фонит"

Отредактировано Miha (07.02.2026 12:50:16)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

Вот тут уже всё сделано.

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,195

Re: Радиоприемник-синхродин СВ диапазона

мне нравится путь развития сего девайса.

Это не развитие. А какая-то теория Дарвина. Леплю шо попало, выживет сильнейший.

Добавлено спустя 59 с:

Сейчас подумаю, как ввести в него ПОС.

О, правильно. ПОС там как раз не хватает

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 197

Re: Радиоприемник-синхродин СВ диапазона

Методом тыка, я продолжаю развивать схему..
...при приьлижении пальца к детектору...
...Становится очень интересно...

В своё время это называлось алхимией. С тех пор появилась стройная теория радиоприёмных устройств, измерительные приборы и адекватные методы измерений и анализа. Но, пальцем потыкать, оно, конечно, интереснее.

---
