Радиоприемник-синхродин СВ диапазона

Jaxon · 01.02.2026 16:18:19

Вспомнилось, из далекого детства. И легко загуглилось :
radiotexno.3dn.ru/publ/skhemy/transiver … /19-1-0-40

Miha · 01.02.2026 20:44:23

Jaxon пишет:

Их разнести надо, чтоб магнитной связи не было. Но и полезный сигнал будет ослаблен.

Там писали, что "сигнал помехи от различных трансформаторов и т.д. имеет, чтото типа 2 полюсов илегко наводится на одноконтурную антену, а сигнал от радиостанций распространяется в разных плоскостях.." это я так понял. Так вот антена та помеху взаимоподавляла в двух встречных контурах, а сигнал от станций принимался.

Отредактировано Miha (01.02.2026 20:45:11)

Miha · 01.02.2026 23:25:28

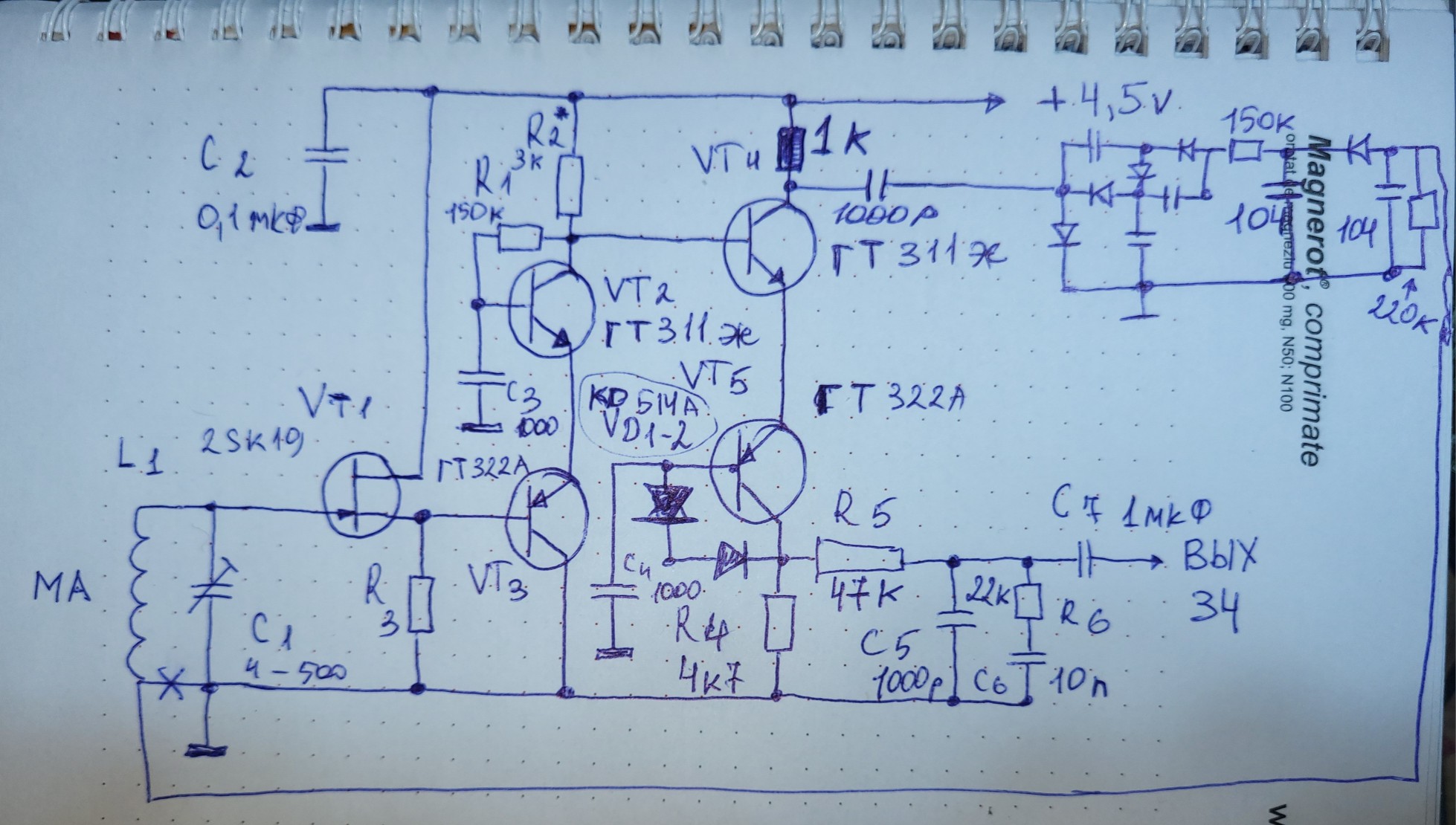

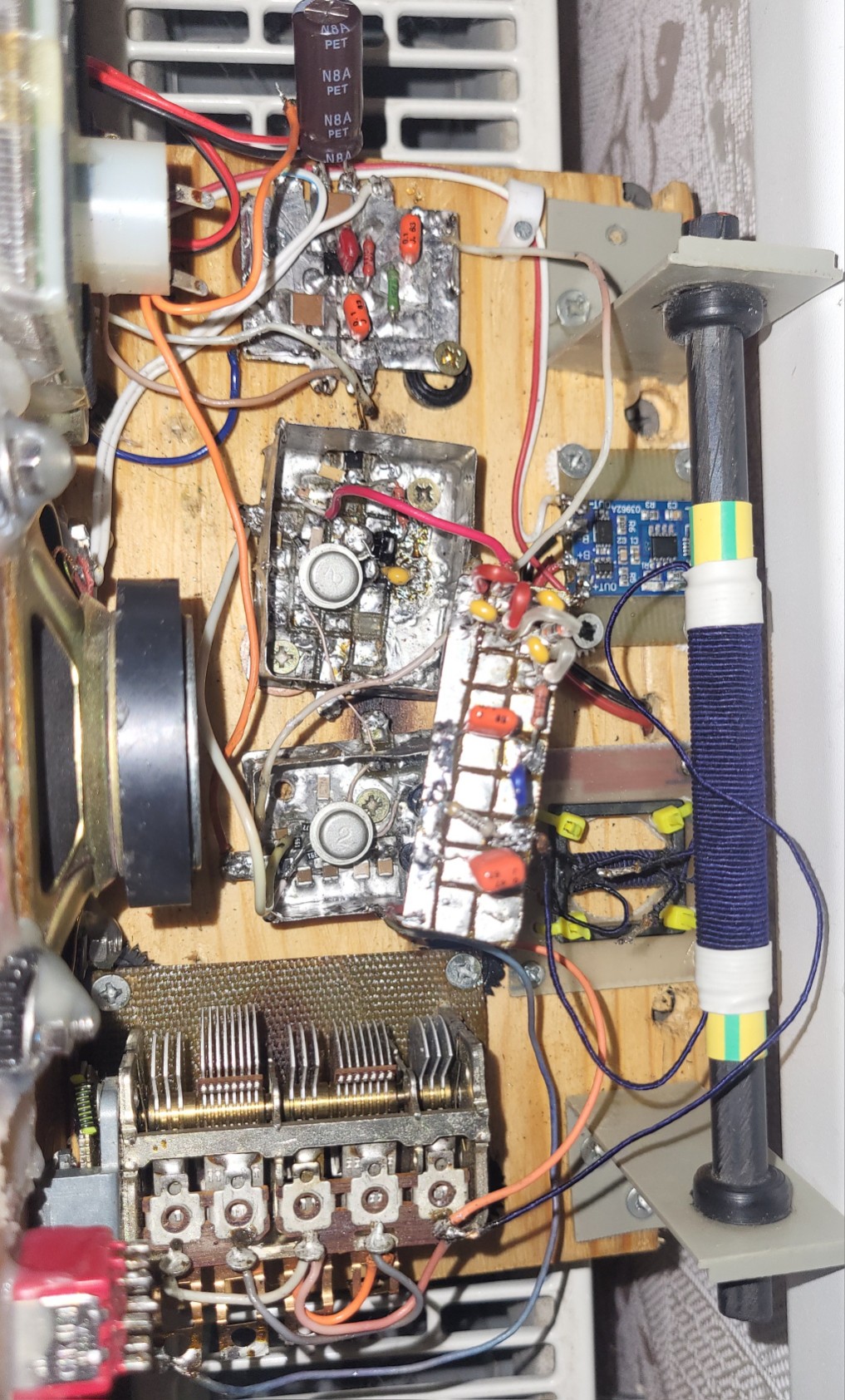

Сделал АРУ , очень хороший приёмник получился. Ничего не фонит, не генерит.

Добавлено спустя 02 мин 31 с:

Добавлено спустя 20 мин 52 с:

Добавлено спустя 23 мин 05 с:
Есть какоето шипение, как на ФМ , но зато не пердит. Наверное генерит на СВЧ или, чтото типа того, но не мешает, шум эфира? unknw . Ещё завтра проверю напругу АРУ на мощных станциях и можно схему оставить в покое.

Добавлено спустя 55 мин:
Есть слабое масто, это выход из детектора Vt5, чувствителен к внешним воздействиям, но после C5 "чувствительность" его прекращается, можно эмитерный повторитель прицепить, но и без этого работает без претензий.

Добавлено спустя 56 мин 53 с:
Разве, что истоковый повторитель можно попробовать с непосредственной связью. Да, так и сделаю.

Отредактировано Miha (02.02.2026 00:22:37)

I_Avals · 02.02.2026 12:58:13

Miha пишет:

МА , которая не принимает излучения от промышленых источников

Начнём с простого. Таких не бывает. Есть варианты, как ослабить помеху. Тут пояснение. Но исключить полностью не получится.
Есть патент в тему.

Отредактировано I_Avals (02.02.2026 13:32:51)

Vasil · 02.02.2026 16:57:18

Теперь @Miha начнет антенны мотать smile

pantelei4 · 02.02.2026 17:28:40

Vasil пишет:

Теперь @Miha начнет антенны мотать

А потом начнет слушать братьев по разуму. idea

Jaxon · 02.02.2026 21:06:19

Vasil пишет:

Теперь @Miha начнет антенны мотать

Полезные ссылки. Я как раз прикупил приемник для такого дела bayan

Miha · 02.02.2026 22:12:06

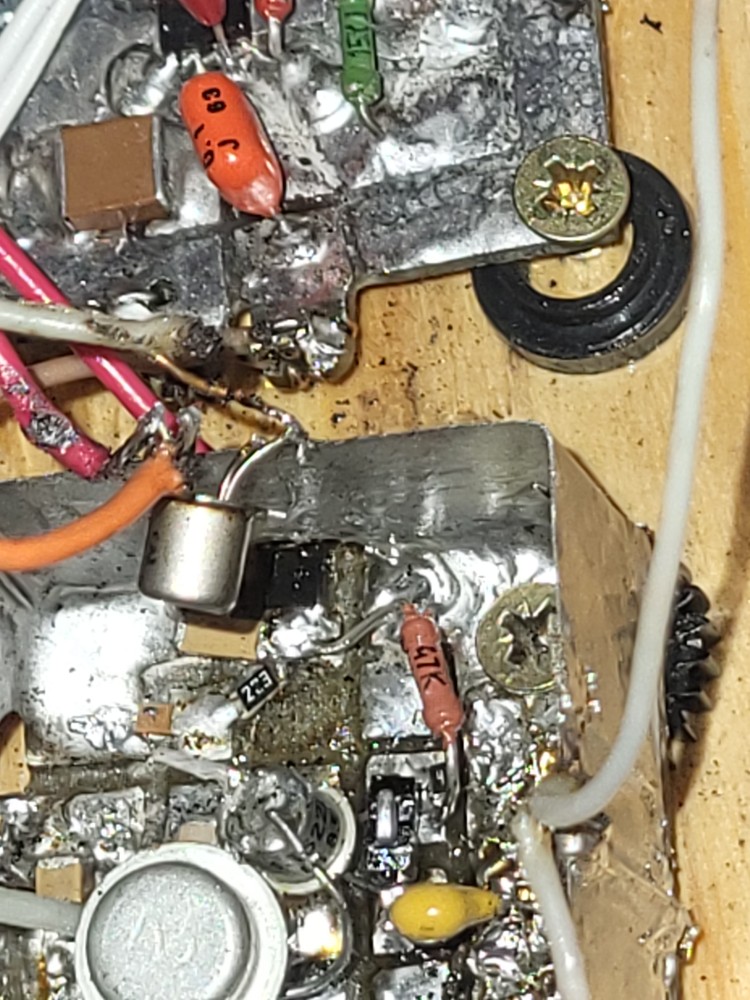

Поставил на выход детектора истоковый повторитель. В истоке резистор громкости. Шикарно стало, какоето "профессиональное звучание" good Очень доволен cool

АРУ убрал, не понравилась.

Добавлено спустя 25 мин 26 с:

I_Avals пишет:

Тут пояснение.

Да, это то, что я искал. Спасибо большое! respect good

Jaxon · 02.02.2026 22:45:29

Miha пишет:

Шикарно стало, какоето "профессиональное звучание" Очень доволен

С таким-то количеством радиодеталей lol
Между каскадами желательно ставить RC фильтры. Посмотри схемы приемников.

Отредактировано Jaxon (02.02.2026 22:47:40)

Miha · 02.02.2026 23:00:49

Jaxon пишет:

С таким-то количеством радиодеталей

Не вижу в этом большой проблемы.

Jaxon пишет:

Между каскадами желательно ставить RC фильтры. Посмотри схемы приемников.

Так стояли, хуже было.

Добавлено спустя 01 мин 21 с:
Прийдётся всё это перенести на нормальную плату с дорожками и отверстиями для деталей.
