Re: Радиоприемник-синхродин СВ диапазона

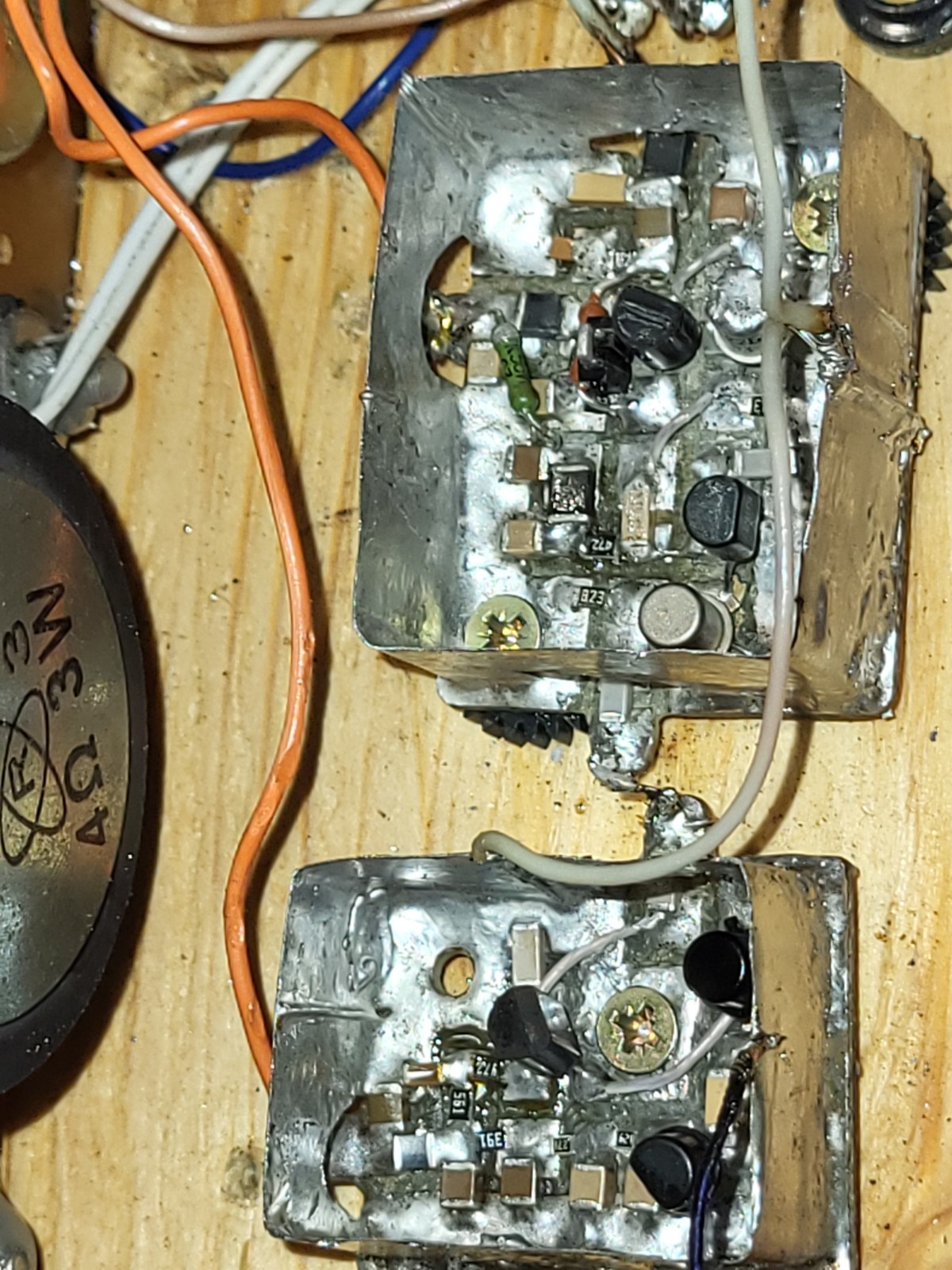

Поставил везде по питанию "серые диоды" , пассивные элементв SMD , исчез самовозбуд, станции звучат чище. Реально помогло.

Добавлено спустя 01 мин 15 с:

Давай уже на лампах.

Я просто осваиваю смд монтаж, давно хотел. Могу купить приёмник, но не хочу, на лампах это розетку надо, а я хочу на природе послушать.

Добавлено спустя 03 мин 12 с:
Хочу слепить КВ конвертер, но сначала ДВ.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,590

Re: Радиоприемник-синхродин СВ диапазона

youtu.be/QW5sD8Nk3fI?si=MNaii1j1WelTE5ph

Отредактировано Miha (27.01.2026 08:50:06)

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 212

Re: Радиоприемник-синхродин СВ диапазона

на лампах это розетку надо

Кто сказал? Есть достаточно ламп, накал которых рассчитан именно на батарейное питание 1,2 или 2,4 Вольта. Анод, через преобразователь. Как сделано питание, можно посмотреть в документации Р-105, Р-108, Р-109. Там, правда, вибропреобразователь. Но, в  Р-107 уже преобразователь на транзисторах. При наличии сегодня достаточно токовых полевиков, получить 150 - 200 Вольт + накал  с пары - тройки 18650 вообще не проблема. Часа на 3+ заряда хватит. Было бы желание. Технических препятствий нет.

Отредактировано I_Avals (30.01.2026 11:01:42)

---

No one is perfect.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,590

Re: Радиоприемник-синхродин СВ диапазона

Разочаровался я в СМД элементах. Конденсаторы СМД лопают и даже не видно, а только слышно. Причина в в большом количестве припоя, который теряет эластичность при большом слое и в результате, при совсем небольших изгибах платы, конденсаторы лопают и это видно, только при отпайке, а так не видно совсем, короче - ф топку СМД

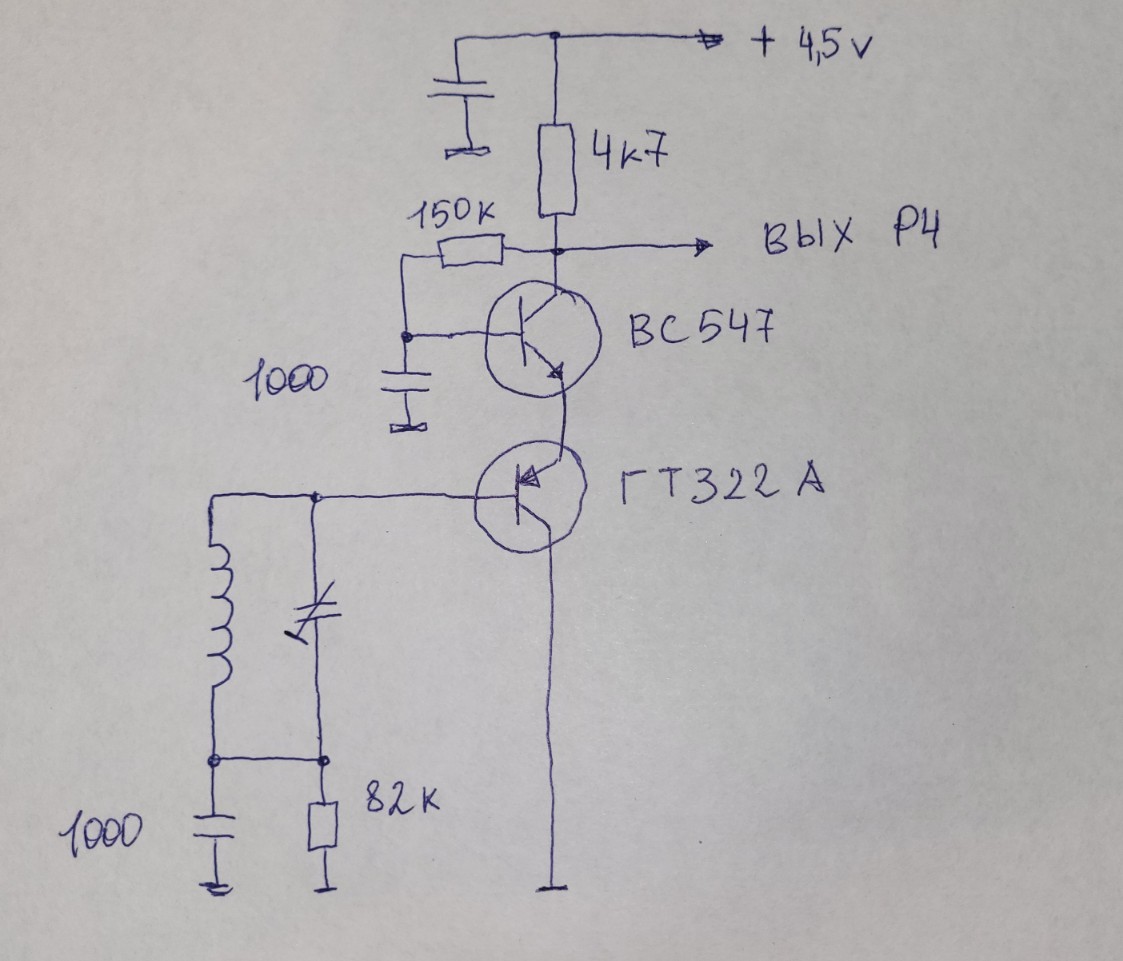

Также, были большие надежды на двухзатворные полевые транзисторы от ТВ-тюнеров, оказалось они сильно шумят на СВ, боятся статики и лекго теряются , вчера ползал под столом, так и не нашёл 2 штуки из 6    Расстроился сначала, а когда попробовал из в схеме, понял, что не стоят они такого внимания. Можно использовать вместо них каскод на КП303 при желании, но, на моё удивление каскод , где ГТ322 с ОК не шумит (в отличае от полевиков) и при этом приём большого количества станций, чего с КП303 не наблюдалось, а с BF998 и подавно. Вот, вчера и появилась идея такой схемы каскода, думаю результат будет лучше, если он будет стоять вместо истокового повторителя на входе.

Добавлено спустя 06 мин 06 с:

Добавлено спустя 08 мин 19 с:

Часа на 3+ заряда хватит. Было бы желание. Технических препятствий нет.

Идея интересная, но я пока хочу "добить" эту схему .

Отредактировано Miha (30.01.2026 14:56:25)

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,204

Re: Радиоприемник-синхродин СВ диапазона

Также, были большие надежды на двухзатворные полевые транзисторы от ТВ-тюнеров, оказалось они сильно шумят на СВ, боятся статики и лекго теряются , вчера ползал под столом, так и не нашёл 2 штуки из 6    Расстроился сначала, а когда попробовал из в схеме, понял, что не стоят они такого внимания. Можно использовать вместо них каскод на КП303 при желании, но, на моё удивление каскод , где ГТ322 с ОК не шумит (в отличае от полевиков) и при этом приём большого количества станций, чего с КП303 не наблюдалось, а с BF998 и подавно. Вот, вчера и появилась идея такой схемы каскода, думаю результат будет лучше, если он будет стоять вместо истокового повторителя на входе.

Дело в прокладке между рулем и сиденьем. Если шумит - он просто генерирует где-то на свч
Есть куча типовых проверенных решений. А не городить огород методом тыка

Добавлено спустя 02 мин 22 с:

Технических препятствий нет.

Прмонакальные одновольтовые лампы как раз для этого.
1Ж....

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,590

Re: Радиоприемник-синхродин СВ диапазона

Дело в прокладке между рулем и сиденьем. Если шумит - он просто генерирует где-то на свч

Ну, в целом с ПТ во втором каскаде УРЧ в разных схемах включения хуже работает. Чувствительность падает, шумы возрастают.

Отредактировано Miha (30.01.2026 17:10:56)

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 212

Re: Радиоприемник-синхродин СВ диапазона

думаю результат будет лучше, если он будет стоять вместо истокового повторителя на входе

Ох как не факт! Не стоит включать контур полностью. Входное сопротивление, в данном случае R in = Ut x β / Ic.
Для ГТ 322 при β 30 - 100 и токе коллектора 0,5 мА R in = 26 х 62/0,5 = 3,38 кОм, с возможным разбросом 1,5 - 5,2 кОм, в зависимости от β транзистора. Это сильно шунтирует контур и убьёт любую избирательность. ИП позволяет полное включение контура, что компенсирует отсутствие усиления по напряжению. Требуемый коэффициент включения для этой схемы 0,1 - 0,2.

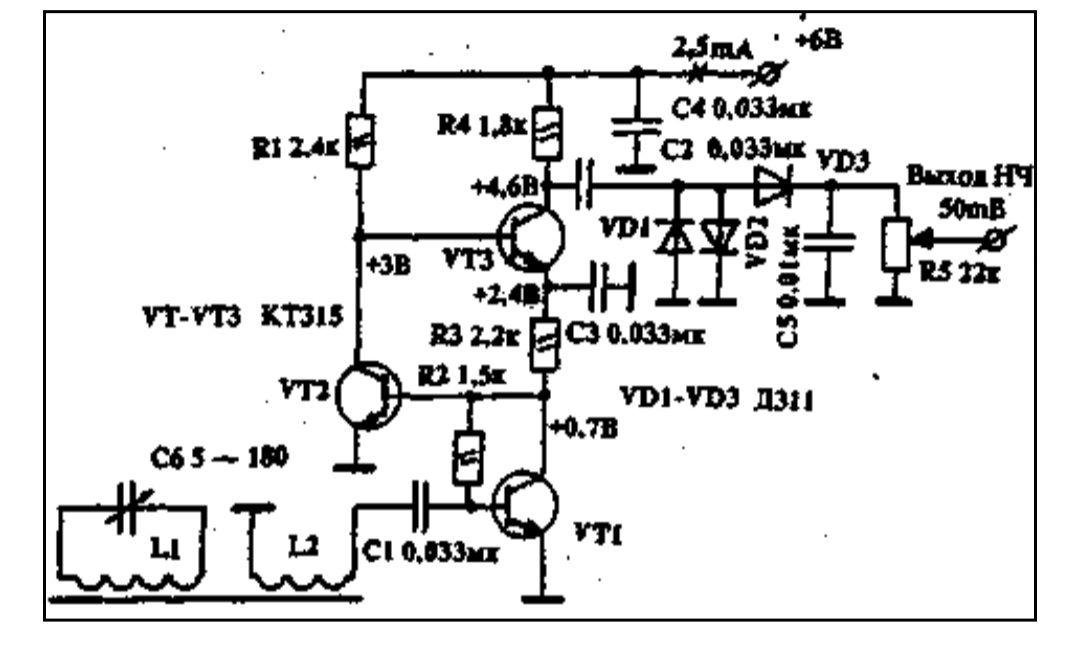

Можт есть смысл присмотреться к этой схеме?

---

No one is perfect.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,590

Re: Радиоприемник-синхродин СВ диапазона

Можт есть смысл присмотреться к этой схеме?

Думаю, что можно, только нижний транзистор подключить, как в #414

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 212

Re: Радиоприемник-синхродин СВ диапазона

А смысл? Там вполне удачно решено питание всех каскадов по постоянному току. Попытка переделать первый каскад в повторитель убьёт всю красоту решения. И не факт, что сильно поможет.

---

No one is perfect.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,590

Re: Радиоприемник-синхродин СВ диапазона

Попытка переделать первый каскад в повторитель убьёт всю красоту решения.

Красота решения там больше в верхних транзисторах. Нижнему всё равно.

Добавлено спустя 03 мин 38 с:

Тем самым уберётся R3  и нижнему транзистору будет больше напряжение питания.

Добавлено спустя 08 мин 30 с:
Хотя нет, там С3 заземляет ООС, а с коллектора VT1 идёт сигнал на базу Vt3  и затем усиленый на Vt4

Добавлено спустя 09 мин 50 с:
К такому каскаду можно прицепить гт322 снизу, оставив всё, как есть или к эмитеру Vt2 , убрав Vt1

Добавлено спустя 13 мин 02 с:
Посмотрим, включу так, как я хотел, посмотрим, что из этого получится.

Отредактировано Miha (30.01.2026 17:39:05)
