Re: Радиоприемник-синхродин СВ диапазона

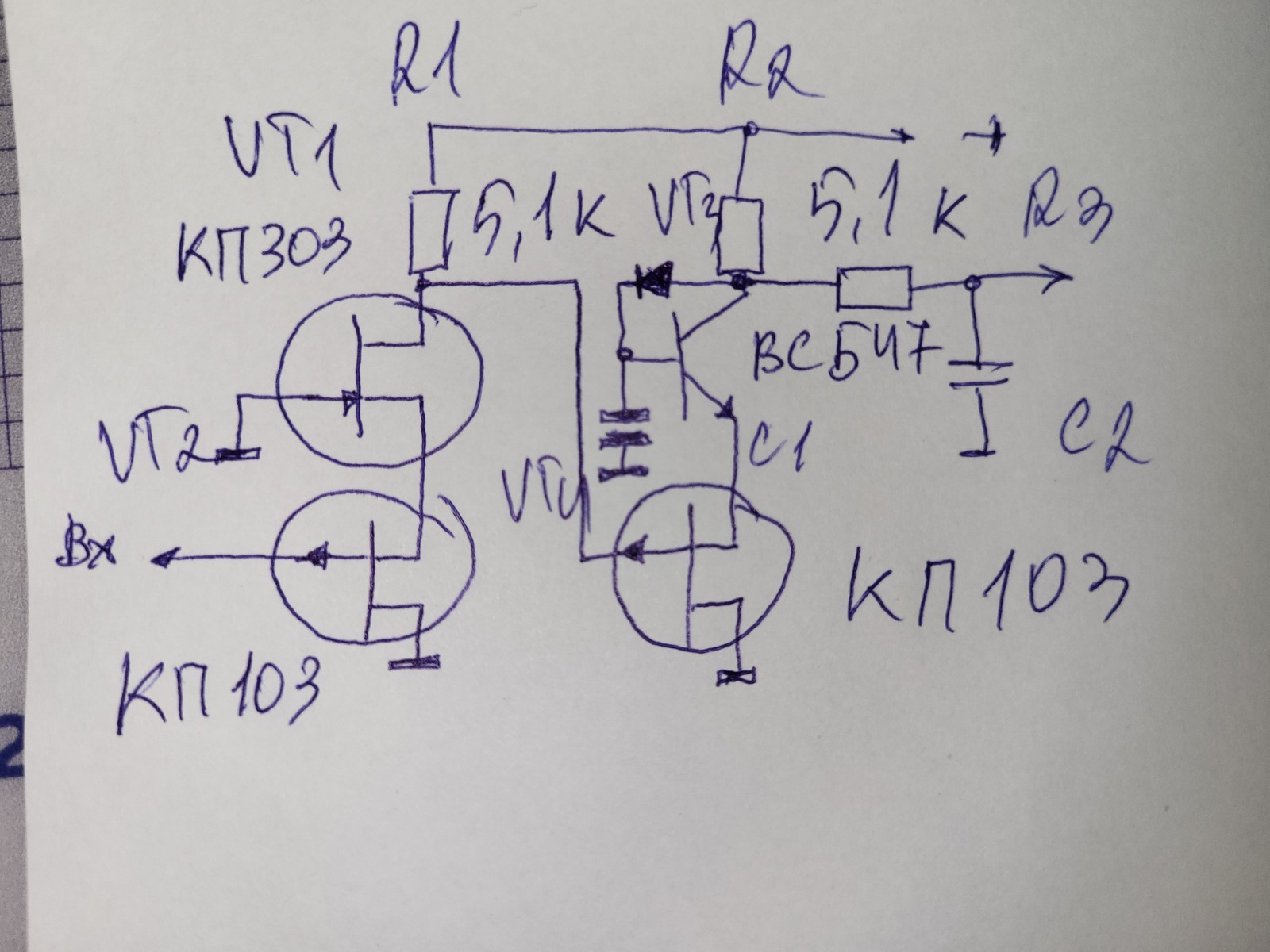

Верхний транзистор включен с ОБ, получается. А нижний - эммитерный повторитель для верхнего каскада.
Както так.  Детектор с высоким входным сопротивлением.

Надо смакетить такой вариант

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,204

Re: Радиоприемник-синхродин СВ диапазона

Ненадо. Подбери резистор 82к, чттб на коллекторе верхнего транзистора было примерно половина питалова

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 212

Re: Радиоприемник-синхродин СВ диапазона

Есть такая книга, МРБ 1008. Гумеля Е.Б. Любительские транзисторные приемники.

Там описана очень интересная, на мой взгляд, схемотехника. Все каскады собственно приёмника с непосредственной связью. Конечно же, супергетеродин. Но, если не ставить катушку гетеродина, а контур ПЧ заменить на контур, настроенный на принимаемую частоту, с той же индуктивностью, что у антенного, должен получиться приёмник прямого усиления, с эффективной системой АРУ.

---

No one is perfect.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,590

Re: Радиоприемник-синхродин СВ диапазона

Ненадо.

Я подумал, что применив полевой транзистор, входное сопротивление ещё больше повысится.

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,204

Re: Радиоприемник-синхродин СВ диапазона

там разброс напряжения отсечки такой, что задолбешся это все подбирать.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,590

Re: Радиоприемник-синхродин СВ диапазона

Стоящая схема!
youtu.be/mibFxhmZEJM?si=33aNmoOevsU3hysR

Добавлено спустя 26 мин 31 с:
youtu.be/kardMyjPq_I?si=modW18nBrVaoa_Y5

Добавлено спустя 36 мин 43 с:

Какая частота станции ?

Вот румынское радио 153 кГц
youtube.com/shorts/69kLXSykTjc?si=TUocPptefv4QZ8Yl

Отредактировано Miha (17.01.2026 17:57:33)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,590

Re: Радиоприемник-синхродин СВ диапазона

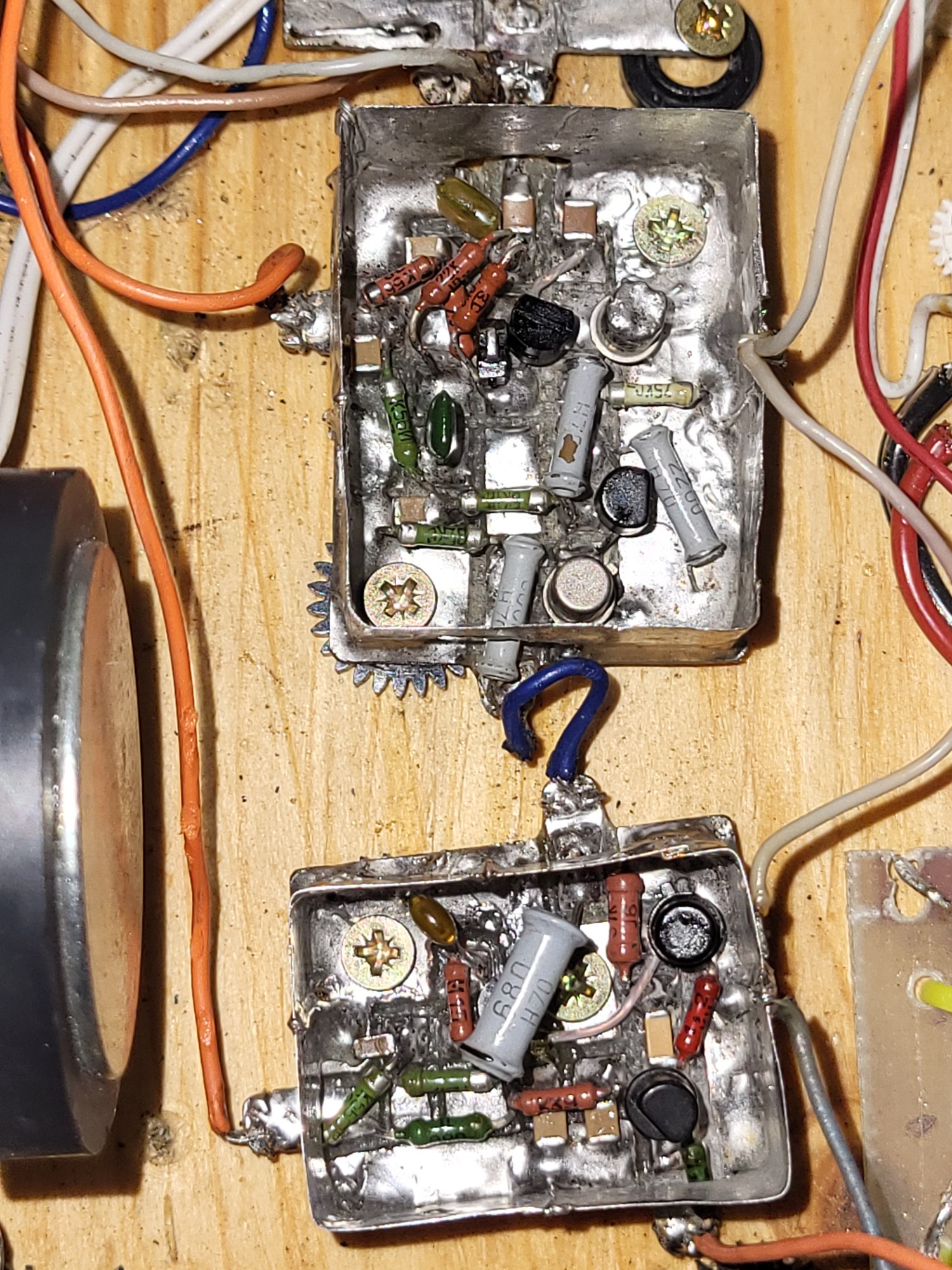

Переделал, включил полевик первого каскада в режим истокового повторителя, добавил ещё один каскад каскОд УРЧ. Дальние станции стали слышны заметно громче, не надо уже ухо прикладыватьтк динаммку, местным требуется АРУ.
Экранировка очень даже оправдана, как оказалось, при таком усилении, стоит приблизить палец и звук пропадает. Если закрыьткоробки полностью в металл, ничего влиять не будет.

Отредактировано Miha (18.01.2026 20:29:06)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,590

Re: Радиоприемник-синхродин СВ диапазона

Вчера поймал радио Иран  После 12 ночи станций очннь много. Прикоснулся одним выводом большого конденсатора, который был в руке (хотел подключить по питантю) , так только одним выводом к массе или плюслм прикоснулся исчезли помехи и дальние станции слышно было, как местные практически, так чисто. Я аж на стул присел. Какоето псевдозаземление через один вывод конденсатора на 2200 мкФ.

Добавлено спустя 01 мин 42 с:
Все ёмкости уже SMD, лучше стало. Самовозбуждения в промежутках между станциями, при настройке на любую станцию пропадает самовозбуждение. Очень интересный эффект, чувствительность потрясающая.

Добавлено спустя 32 мин 25 с:
Надеюсь полевику 2SK19 не сильно поплохело от плюса на затвор +4,5 В

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,590

Re: Радиоприемник-синхродин СВ диапазона

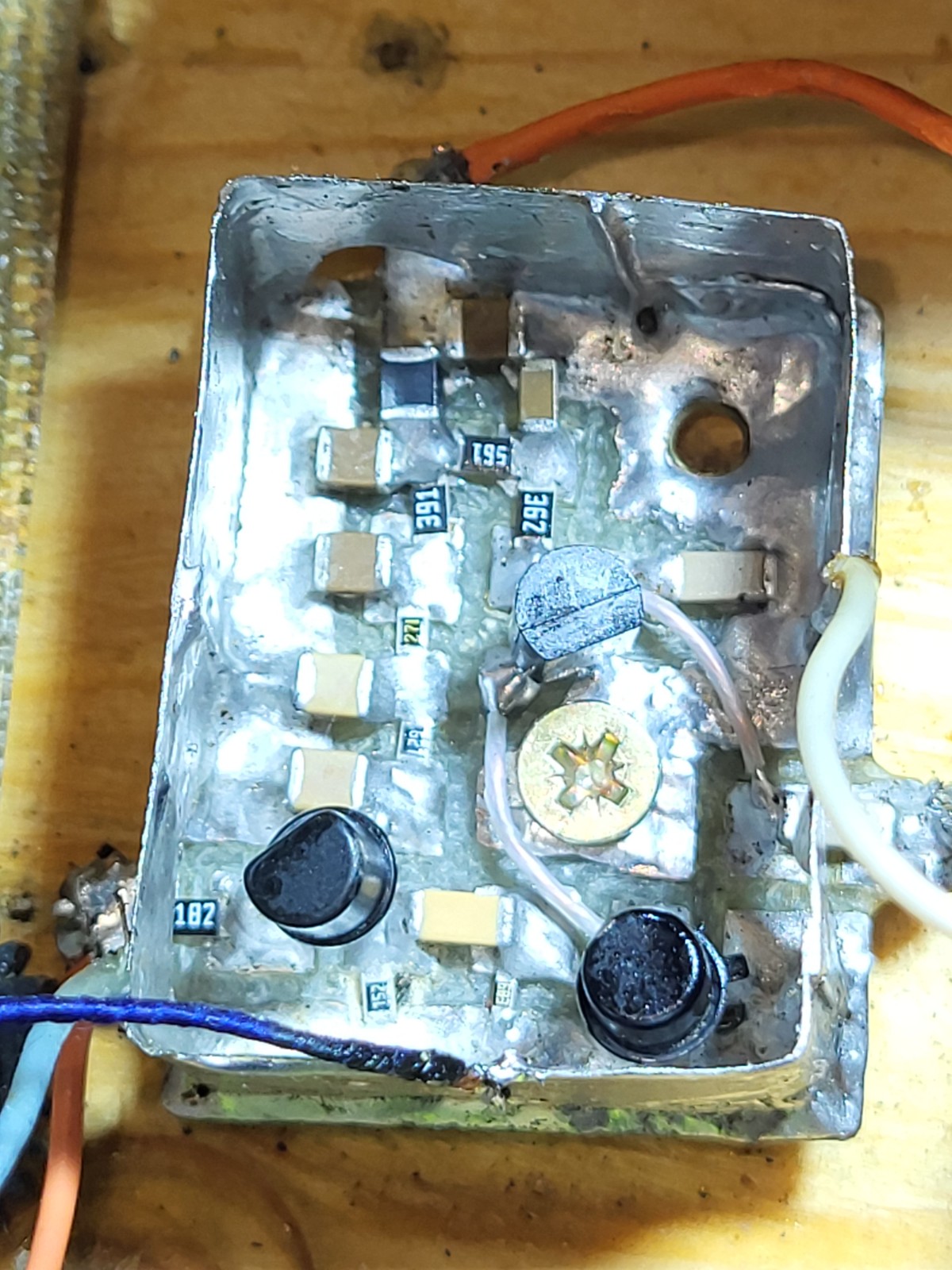

Все пассивные компоненты перевёл на SMD. Удивило то, что теперь приёмник без помех ловит в комнате, при рядом включеннеых ИБП - драйверов для светодных матриц. Ранее это было невозможно из-за сильных помех. Может повлияли R-C фильтры по питанию первого транзистора, которое я организовал, чисто, чтобы место зря не пропадало, как оказалось не зря. Ещё какойто "дроссель" его ещё кличут "серый "диод"" , вероятно тоже помог, но значение индуктивности прибор не показал, просто проводник в феррите видимо. ( в самом верху на рисунке)

Добавлено спустя 01 мин 35 с:
Занимаюсь изучением двухзатворных полевых транзисторов. Имеются такие в тюнерах от ТВ.

Отредактировано Miha (25.01.2026 18:31:39)

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,204

Re: Радиоприемник-синхродин СВ диапазона

Давай уже на лампах.
