Re: Радиоприемник-синхродин СВ диапазона

Хотелось бы увидеть этот приёмник, собранный на макетке", речь шла о SONY CFD-380L

При большом желании можно реализовать, без проблем, маленькие пятачки, паять да хоть под микроскопом, даже лучше будет, чем оригинал, если правильно всё расположить, заранее продумав компоновку.

Отредактировано Miha (12.01.2026 20:44:20)

I_Avals

Участник

Откуда: Харьков

Здесь с 07.10.2025

Сообщений: 197

Re: Радиоприемник-синхродин СВ диапазона

При большом желании можно реализовать всё. В пределах ограничений. Насчёт без проблем, не уверен.

даже лучше будет, чем оригинал

Блажен, кто верует, тепло ему на свете!

Только плавную перестройку не просто сделать - гетеродин работает на частоте  в 4 раза выше  станции

Это проблема? При одинаковых конденсаторах настройки, всё, что надо, сделать индуктивность гетеродина в 16 раз меньше антенной. А ёмкость варикапа учесть подстроечным конденсатором. Полоса захвата ФАПЧ явно уже полосы пропускания антенного контура. Так что настроить сопряжение не Бог весть какая сложная задача. Только бы 176-ю серию заменить на 561 или импорт 4000.
Кварц на 1 - 5 МГц (точная частота не принципиальна), поделенный на 10 155ИЕ1, даст достаточное количество гармоник в СВ диапазоне. Дополнить простейшим ключевым амплитудным модулятором на ЛА3, и можно спокойно настраивать.

Отредактировано I_Avals (12.01.2026 23:16:37)

---

No one is perfect.

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

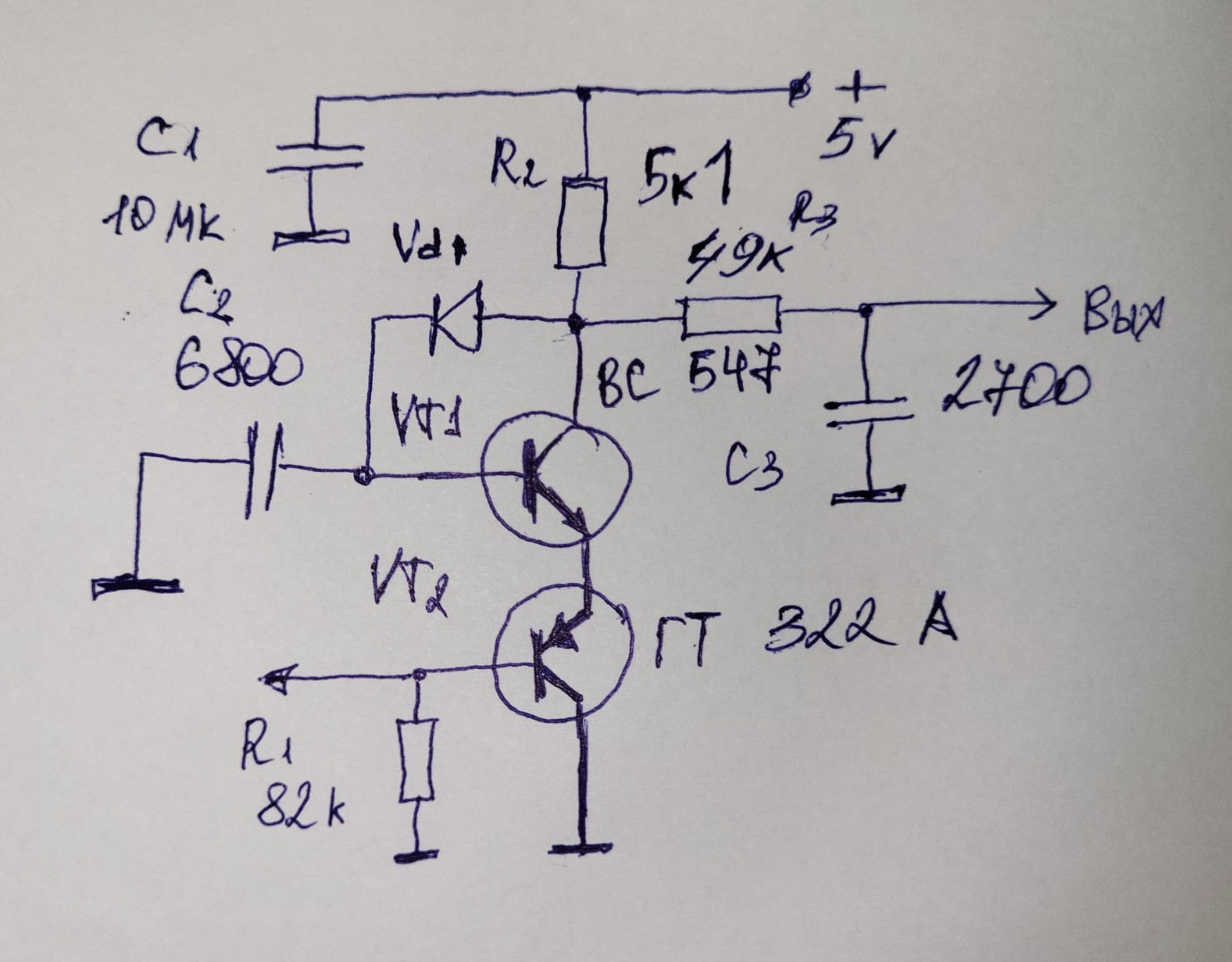

Дядьки, я добился отличной работы детектора Полякова, вот схема

Чуйка стала в 2 раза лучше, шумы в 2 раза меньше, звук стал нормальный, почти, как ФМ, а сегодня добавил ёмкость в базу VT1  и почемуто избирательность стала просто шикарной, не знаю, что произошло, может какаято автогенерация в этом детекторе, в общем я очень доволен, теперь на коробочку можно запаять крышечку и дальше работать, вот звук:
youtu.be/mGNOJVZ74Ks?si=tZvTsldhVJvZFeDA
Ночью будет сёрфинг станциям, постараюсь снять.

Отредактировано Miha (13.01.2026 21:37:54)

adsh

Реалист

Откуда: Киев

Здесь с 16.01.2004

Сообщений: 4,967

Сайт

Re: Радиоприемник-синхродин СВ диапазона

Мои поздравления .

---

Саша

Vasil

Ветеран

Откуда: близ Киева

Здесь с 23.01.2004

Сообщений: 1,234

Re: Радиоприемник-синхродин СВ диапазона



Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,195

Re: Радиоприемник-синхродин СВ диапазона

Осталось к УМ на лампах подключить.

Дополнить простейшим ключевым амплитудным модулятором на ЛА3, и можно спокойно настраивать.

Генератор шума на стабилитроне все это заменит.

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,261

Re: Радиоприемник-синхродин СВ диапазона

Во времена совка я слушал детекторный приемник в наушниках тон2 и антенной метелка за окном.
Ловило несколько станций.

Добавлено спустя 02 мин 50 с:
Потом собрал приемник прямого усиления из детского конструктора, потом приладил к нему КВ конвертор из журнала ЮТ и слушал вражьи голоса.

adsh

Реалист

Откуда: Киев

Здесь с 16.01.2004

Сообщений: 4,967

Сайт

Re: Радиоприемник-синхродин СВ диапазона

Во времена совка я слушал детекторный приемник в наушниках тон2 и антенной метелка за окном. Ловило несколько станций.

Я такой собрал было младшим школьником, по довоенной дядиной книжке. Катушку наматывал на картонном каркасе. Цеплял заземление на трубу водопровода, а антенной был кусок провода. Детектор - Д2, в стрелянном корпусе, и КПЕ - от ламповой радиолы. Тоже несколько станций ловило. И звук был довольно неплох.

---

Саша

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,577

Re: Радиоприемник-синхродин СВ диапазона

Мои поздравления .



Спасибо!  (alcohol free)
Небольшие поправки по схеме из  #393 C1 27 mkF (керамика от материнской платы) , C3 470 pF , чтобы не давить ВЧ, оказывается данный детектор детектирует качественные ВЧ , поэтому выход пусть будет без среза по ВЧ, при желании всегда можно сделать "Tone control"

Добавлено спустя 01 мин 12 с:
Ещё надо разобраться в необходимости R3 и его номинала.

Добавлено спустя 07 мин 02 с:
Пишут:

...По сути, такой детектор является рефлексным каскадом - апериодичекий УВЧ, детектор с автоматическим смещением, и серво усилитель, удерживаюший пик АМ-модулированного сигнала на постоянном уровне...

www.cqham.ru/forum/showthread.php/28926 … 0%B2%D0%B0

Отредактировано Miha (15.01.2026 09:39:23)

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,195

Re: Радиоприемник-синхродин СВ диапазона

Пишут:

Верхний транзистор включен с ОБ, получается. А нижний - эммитерный повторитель для верхнего каскада.
Както так.  Детектор с высоким входным сопротивлением.
