Radiohobby Forum

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,578

Re: Радиоприемник-синхродин СВ диапазона

вместо него тумблер прставить

Что происходит, если крутить резистор от упора до упора ?

Сигнал есть либо в верхнем, либо в нижнем положении движка, нет такого, что  где-то по серёдке.

Добавлено спустя 02 мин 40 с:
АРУ нет, её некуда лепить с моим детектором. Похоже в АРУ нет особой  необходимости, небольшие искажения на местной станции, можно подстроить и нормально, для остального она зачем

Отредактировано Miha (30.01.2022 13:27:55)

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,195

Re: Радиоприемник-синхродин СВ диапазона

Сигнал есть либо в верхнем, либо в нижнем положении движка, нет такого, что  где-то по серёдке.

А это не правильно. Когда резистора "много" должен быть обычный прием. По мере уменьшения- громкость растет, высокие частоты уменьшаются ( повышается добротность контура). Потом , как бы, щелчок, много шума, свиста и громкий прием . Это регенератор превратился в генератор.  Вот тебе как раз по середке надо работать. Промеряй напряжения на стоке и коллекторе, постоянное. Потом - осциллом (есть же) переменное на коллекторе. Если станция не принимается, там должен быт шум. Я еще в школе лепил похожее, из Юного Техника. На КВ принимало станции, морзянку( при генерации)

Добавлено спустя 01 мин 29 с:

АРУ нет

Там подобие АРУ реализовано в ВЧ каскаде - с детектора подается смещение на затвор. Именно это позволяет (в оригинале) плавно подходить к генерации

Отредактировано Jaxon (30.01.2022 13:34:06)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,578

Re: Радиоприемник-синхродин СВ диапазона

Похоже, поймал нужный режим, без АРУ и без регулятора. Как только подобрал резистор для половины напряжения на стоке . Без резистора вообще и без АРУ. Чуть позже будет схема. В общем проект завершён, результатом доволен. Для фона на даче отличный приёмник. Спасибо за поддержку!

Отредактировано Miha (30.01.2022 15:10:09)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,578

Re: Радиоприемник-синхродин СВ диапазона

adsh

Реалист

Откуда: Киев

Здесь с 16.01.2004

Сообщений: 4,967

Сайт

Re: Радиоприемник-синхродин СВ диапазона

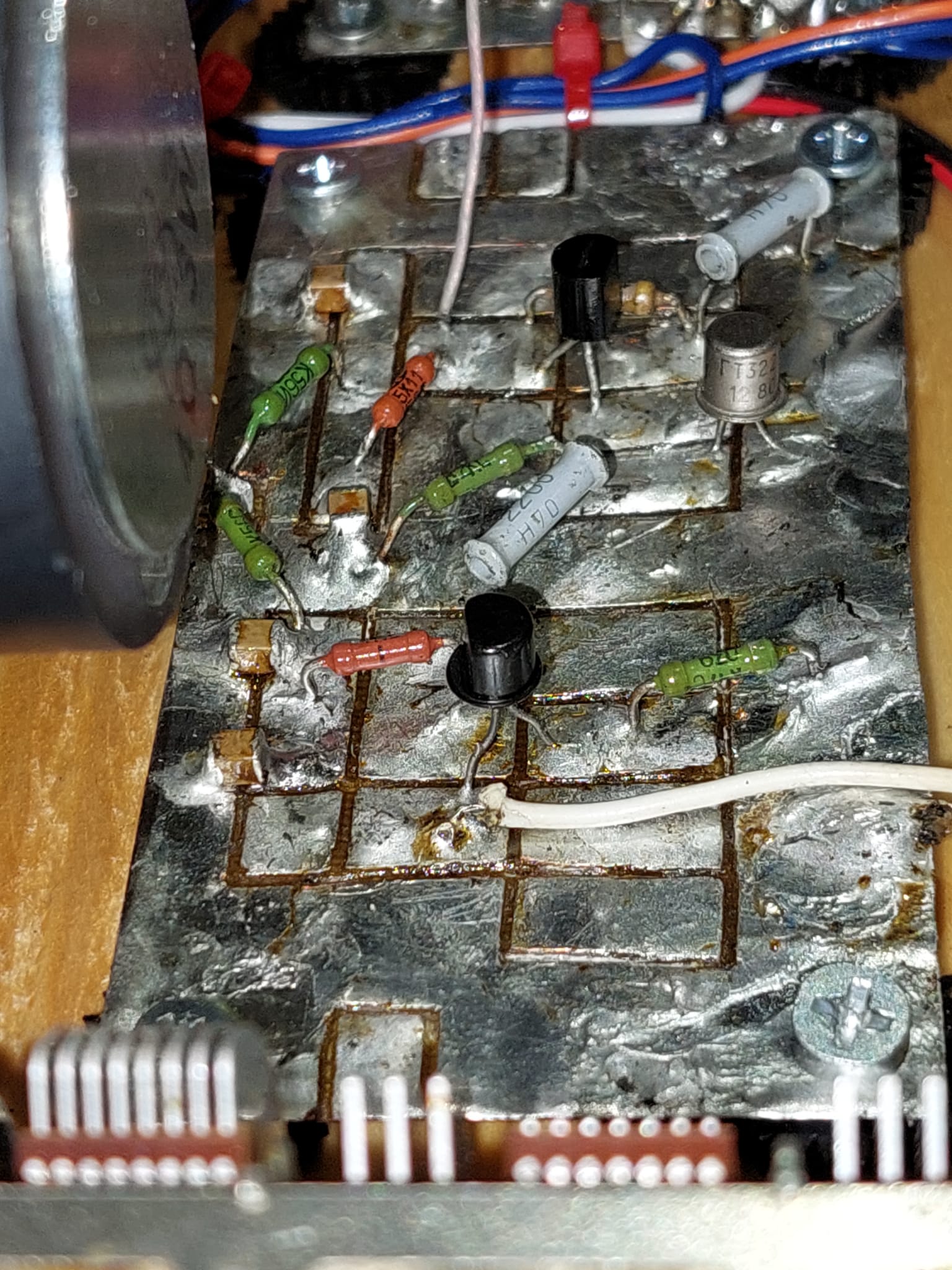

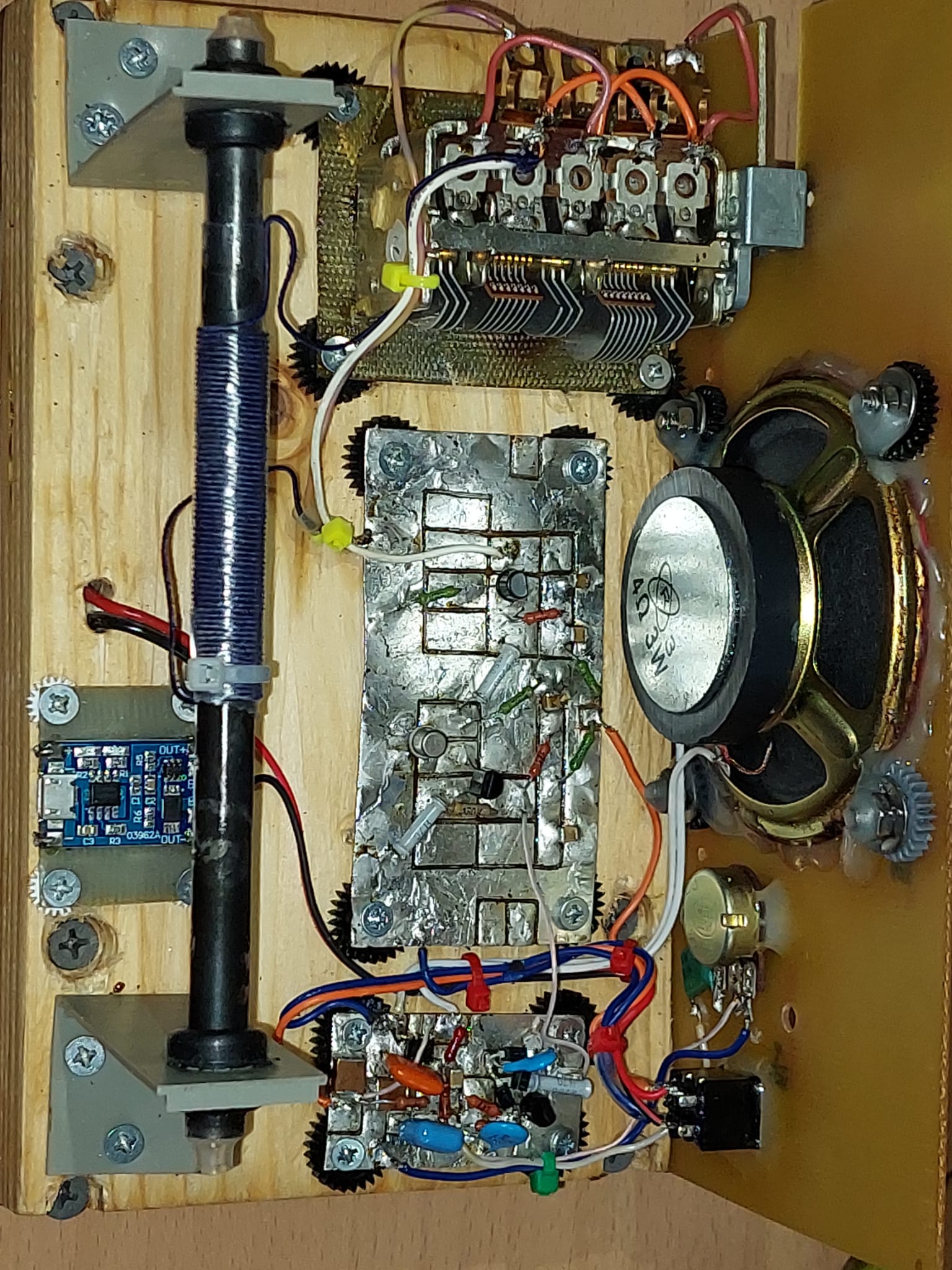

Это можно было собрать, на куда меньшей макетке.

---

Саша

Vasil

Ветеран

Откуда: близ Киева

Здесь с 23.01.2004

Сообщений: 1,234

Re: Радиоприемник-синхродин СВ диапазона

Это можно было собрать, на куда меньшей макетке.

Хорошего много не бывает

Добавлено спустя 01 мин 12 с:
А мне припоя жалко

Отредактировано Vasil (30.01.2022 22:08:32)

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,195

Re: Радиоприемник-синхродин СВ диапазона

Старался человек, хотя, ХЗ что он там напаял

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,261

Re: Радиоприемник-синхродин СВ диапазона

Миха ды где столько шестеренок набрал?

Добавлено спустя 11 мин 50 с:
Лови классный дизайн.

steampunker.ru/blog/15971.html

Добавлено спустя 17 мин 28 с:
Или такой.

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,195

Re: Радиоприемник-синхродин СВ диапазона

Все херня, Миша, давай по новой (С)
На лампах
Можно прикольный стимпанк сочинить. Хотя для этого художественный вкус нужен. И куча старого хлама.
Куча у меня есть,, а вкуса нет...
ЗЫ
Есть еще интересные реализации ФМ приемника с низкой ПЧ и  "счетным" детектором. На транзисторах или лампах.
Не сложно выглядит, и , пишут, что работает хорошо.

Отредактировано Jaxon (30.01.2022 23:02:42)

Miha

Ветеран

Откуда: Кишинёв

Здесь с 05.01.2008

Сообщений: 1,578

Re: Радиоприемник-синхродин СВ диапазона

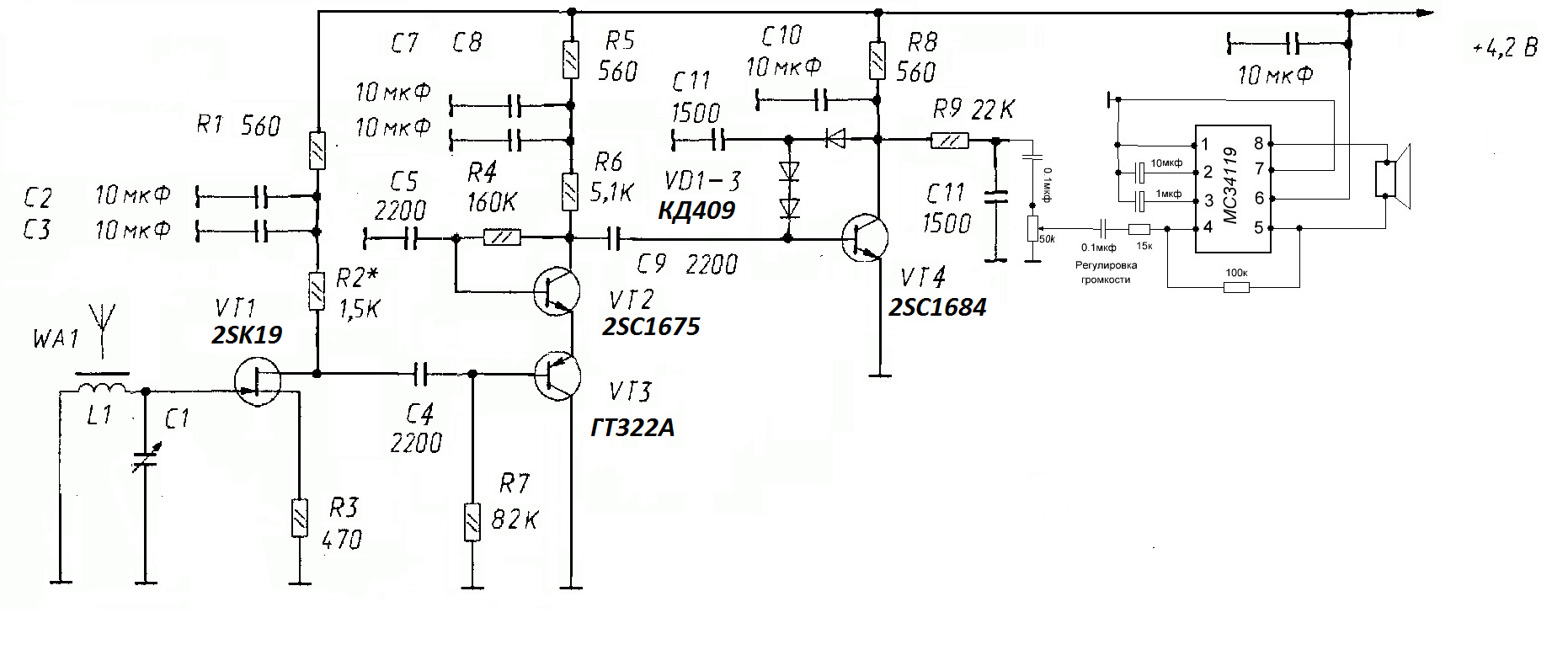

Схема

Отредактировано Miha (30.01.2022 23:33:14)
