Захотелось собрать новый УНЧ на камнях

pantelei4 · 13.12.2020 12:01:51

Шо та мне не нравится как звучит входной ФНЧ 1nF +1k + 50k потенциометр.
Без этой кухни, на столе, звук был воздушнее на ВЧ, прозрачнее, как говорится РГ задушил звучание, несмотря на то, что частота среза значительно выше звукового диапазона и конденсатор установлен кошерный К71-7. Еще немного и начну думать что шнурки внутренней разводки хорошим коаксиалом тоже виноваты. unknw
Зато ПХ с этим ФНЧ идеальная. god_vs_devil

vlnik · 13.12.2020 12:09:01

pantelei4 пишет:

Зато ПХ с этим ФНЧ идеальная.

Это главное! idea А звук..это ты все придумал! lol

pantelei4 · 13.12.2020 12:16:27

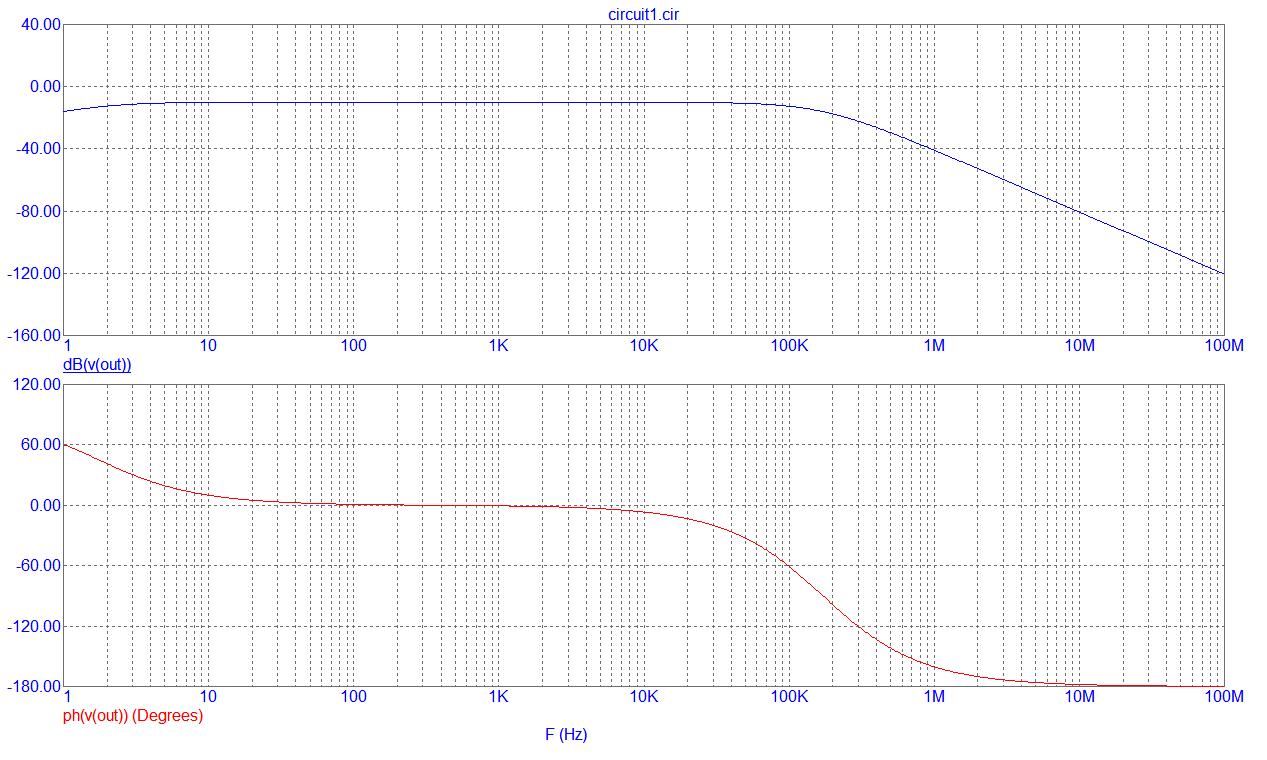

Без учета емкости шнурков, выходного сопротивления цапы в самом худшем случае среднего положения РГ АФЧХ хорошие. hmm

Добавлено спустя 03 мин 01 с:

vlnik пишет:

А звук..это ты все придумал!

Просто раньше работало на грани устойчивости, без фильтрации помех на входе, это могло создавать неожиданные спецэффекты. roll

Добавлено спустя 04 мин 29 с:
С учетом полосы в 500кГц, мог шо угодно надетектировать.
А теперь я его подковал и посадил на цепь. idea

Добавлено спустя 07 мин 20 с:

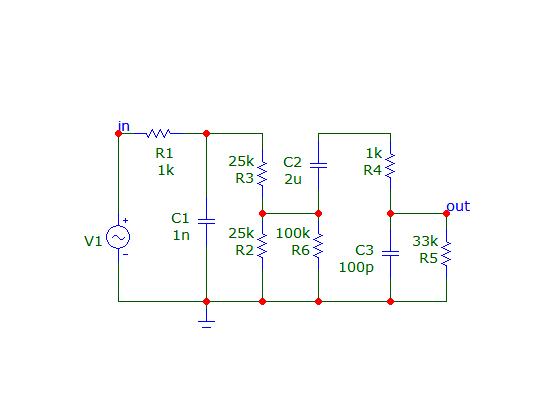

Вот такая конструкция РГ, с минимальной емкостью ФНЧ или ваще без неё на входе самого УМ, позволяет получить приемлемые АЧХ при разных положениях регулятора, рекомендую к применению.

Отредактировано pantelei4 (13.12.2020 12:24:49)

vlnik · 13.12.2020 13:05:56

pantelei4 пишет:

С учетом полосы в 500кГц,

Я что то там упустил раньше..ковид был же.. banghead эта полоса при какой моще?

pantelei4 · 13.12.2020 13:09:47

vlnik пишет:

эта полоса при какой моще?

Не имеет значения, ПЧ слушать можно, я много не давал 1-2Вт, чтоб не спалить ничего.

Добавлено спустя 01 мин 53 с:
Може подковы слишком тяжелые и цепь короткую сделал? hmm

Добавлено спустя 03 мин:
Надо вечером слушать, утром или днем всегда звучит хуже. roll

vlnik · 13.12.2020 13:25:04

pantelei4 пишет:

Не имеет значения, ПЧ слушать можно, я много не давал 1-2Вт, чтоб не спалить ничего.

Я на максимально неискажённой мощности увеличиваю частоту, пока ..уровень не упадёт ..сгорит...или еще чего..

pantelei4 пишет:

Надо вечером слушать, утром или днем всегда звучит хуже.

Ночью! Самое то! good

pantelei4 · 13.12.2020 13:28:12

vlnik пишет:

..сгорит...или еще чего..

Нинада, я и так уже много нажег. grob

Добавлено спустя 01 мин 50 с:

vlnik пишет:

Я на максимально неискажённой мощности увеличиваю частоту

С входным ФНЧ можно, он до свозных токов не доведет, а без него стремно много частоты наваливать, да и RC цепь на выходе тренклюкируется. idea

pantelei4 · 13.12.2020 14:53:37

Заменил кошерные К71-7 1нФ во входном ФНЧ на кошерные К31-11 470пикушек.
Пока непонятно, вроде поегчало, но все равно не так как было без них на столе. hmm

Добавлено спустя 07 мин 50 с:
Да, так лучше, толи тип кондерчика повлиял, то ли емкость меньше, я же все равно ультразвук не слышу. unknw

Добавлено спустя 29 мин 30 с:
Блин дотрахался, что у меня все влиять начинает, тип диэлектрика в конденсаторе, размер буфера в фубаре. banghead

vlnik · 13.12.2020 15:31:52

Нужно отдохнуть! В понедельник все великие дела начинают делать! lol

alss · 13.12.2020 18:02:38

РГ в такой технике уже просится не более 10 кОм.
