Захотелось собрать новый УНЧ на камнях

adsh · 09.12.2020 22:02:04

Надо пару дней послушать - привыкнуть к звуку. А потом сменить усилок и снова послушать idea .

pantelei4 · 09.12.2020 22:03:43

Это качественное отличие, не в ньюансах, а очевидное. yikes yikes yikes

vlnik · 10.12.2020 15:42:31

pantelei4 пишет:

я доволен результатом.

Советуешь? hmm Надо подумать..бутылки сдать.. yikes

pantelei4 · 10.12.2020 16:08:40

vlnik пишет:

Советуешь?

Давно ничего не сжигал? lol
Погоди обкатаю на 50В, тогда посмотрим. 35 маловато, даже на полочниках если навалить в ограничение по питанию залетает.

vlnik · 10.12.2020 16:34:30

pantelei4 пишет:

Давно ничего не сжигал?

Те транзисторы, которые есть у меня-не жалко. А покупать и жечь-жалко.. banghead

pantelei4 · 13.12.2020 01:50:31

Хлопцы я почти завершил Кастрата и уже слушаю его в задуманном виде, звучит превосходно.

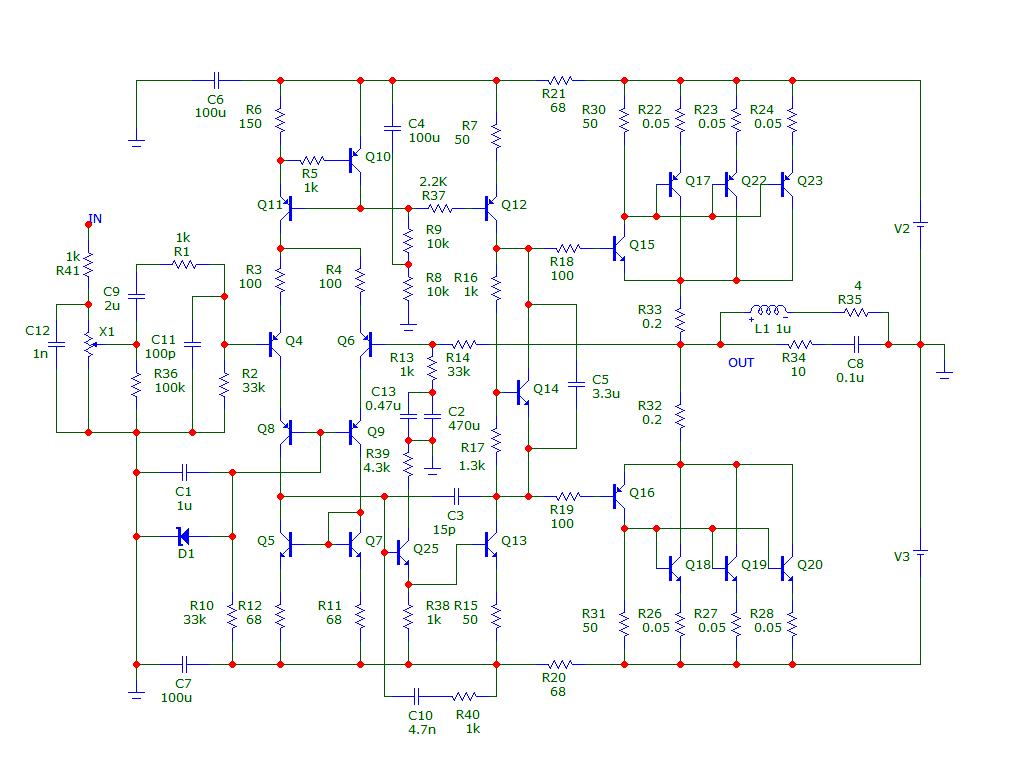

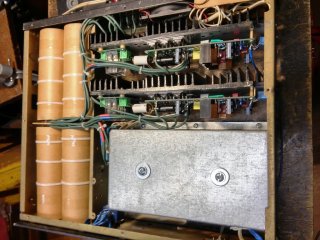

Кому интересно окончательная схема и компоновка.

vlnik · 13.12.2020 09:31:46

А что не написал, какие транзисторы? Стабилитрон Д1 непонятно..на скока? А С10,R40 чего так вынесен на схеме? Какая то термостабилизация? Вдруг хлопцы повторить захотят? lol
Под большой железкой внизу прячутся трансы?

pantelei4 · 13.12.2020 10:07:54

vlnik пишет:

А что не написал, какие транзисторы?

Все родные кроме УН - 2SB1109 и 2sd1609 .
Дифкаскад и зеркало smd сборки с затертой маркировкой, вся мелочевка 2n5401
Драйвер KTA1659 KTC4370
Выхлоп 2SB817/2SD1047

vlnik пишет:

Стабилитрон Д1 непонятно..на скока?

1N4735

vlnik пишет:

А С10,R40 чего так вынесен на схеме?

Её в стоке не было, потом добавил, когда боролся за скорость и устойчивость.

vlnik пишет:

Какая то термостабилизация?

Отличная, термостаб на драйвере, так Шиклаи стабилизируют.

vlnik пишет:

Вдруг хлопцы повторить захотят?

Надо кит брать и дорабатывать.
Родная схема кита.

vlnik пишет:

Под большой железкой внизу прячутся трансы?

Да, пришлось стать жестянщиком на старости лет.

Добавлено спустя 45 мин 04 с:
В покое все греется не более 50градусов, УН горячий около 60.
По хорошему этих амфитоновских радиаторов мало. Если номинальную мощу выдавить в течениинекоторого времени все перегреется и сгорит. На музыкальном сигнале средняя мощность поменьше, все равно думаю поставить термореле на защиту при перегреве.

Отредактировано pantelei4 (13.12.2020 10:14:33)

vlnik · 13.12.2020 11:12:00

Всё ясно! drinks lol

y_b_d · 13.12.2020 11:19:39

pantelei4 пишет:

Если номинальную мощу выдавить в течениинекоторого времени все перегреется и сгорит.

Один канал с принудительным охлаждением - уцелеет.
