Захотелось собрать новый УНЧ на камнях

adsh · 04.03.2025 19:09:32

vlnik пишет:

Это не я написал

Потенциальный его конкурент, а может у него и содрали - надо фото на монтаж, крупным планом bayan .

adsh · 05.03.2025 22:48:06

Николай Сухов пишет:

Да, видел. Но схемы нет, а без неё - это маркетолохия.

Просит схему, если кто найдёт.

pantelei4 · 22.07.2025 00:03:31

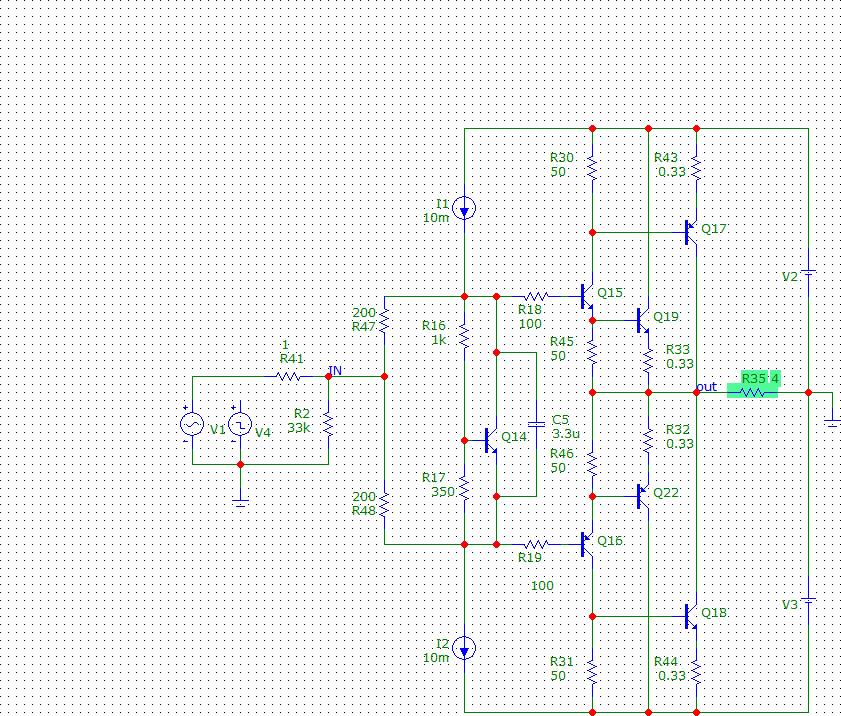

ВК Bryston с мосфетом.
soundbarrel.ru/amp_vt/vih_kaskad.html
Аж руки зачесались. bayan

pantelei4 · 22.07.2025 05:12:15

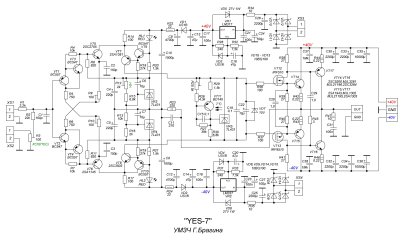

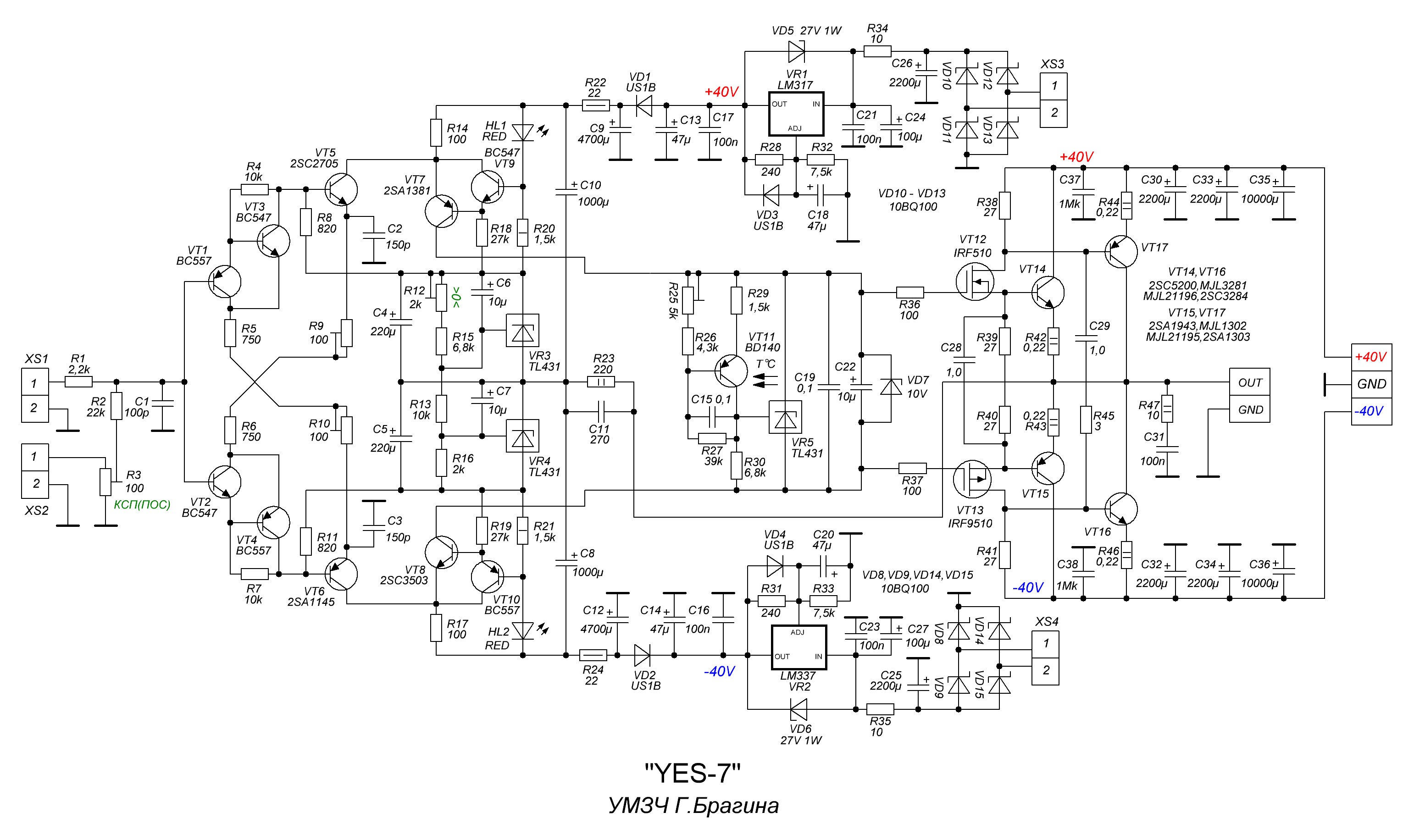

Интересная схема, Брагин креативный мужик.

Добавлено спустя 01 мин 46 с:

adsh пишет:

Никогда не слышал, чтобы его усилители, которых было немало опубликовано в Радио, хорошо звучали

Среди новодела они популярны. Лично мне интересны оригинальностью.

Добавлено спустя 11 мин 33 с:
forum.vegalab.ru/showthread.php?t=96604

Добавлено спустя 16 мин 07 с:
Ещо один.

forum.vegalab.ru/showthread.php?t=94687

Добавлено спустя 41 мин 02 с:
Надо будет попробовать такой выхлоп встромить в Безупречный, все равно первая версия простаивает.

vlnik · 22.07.2025 16:30:56

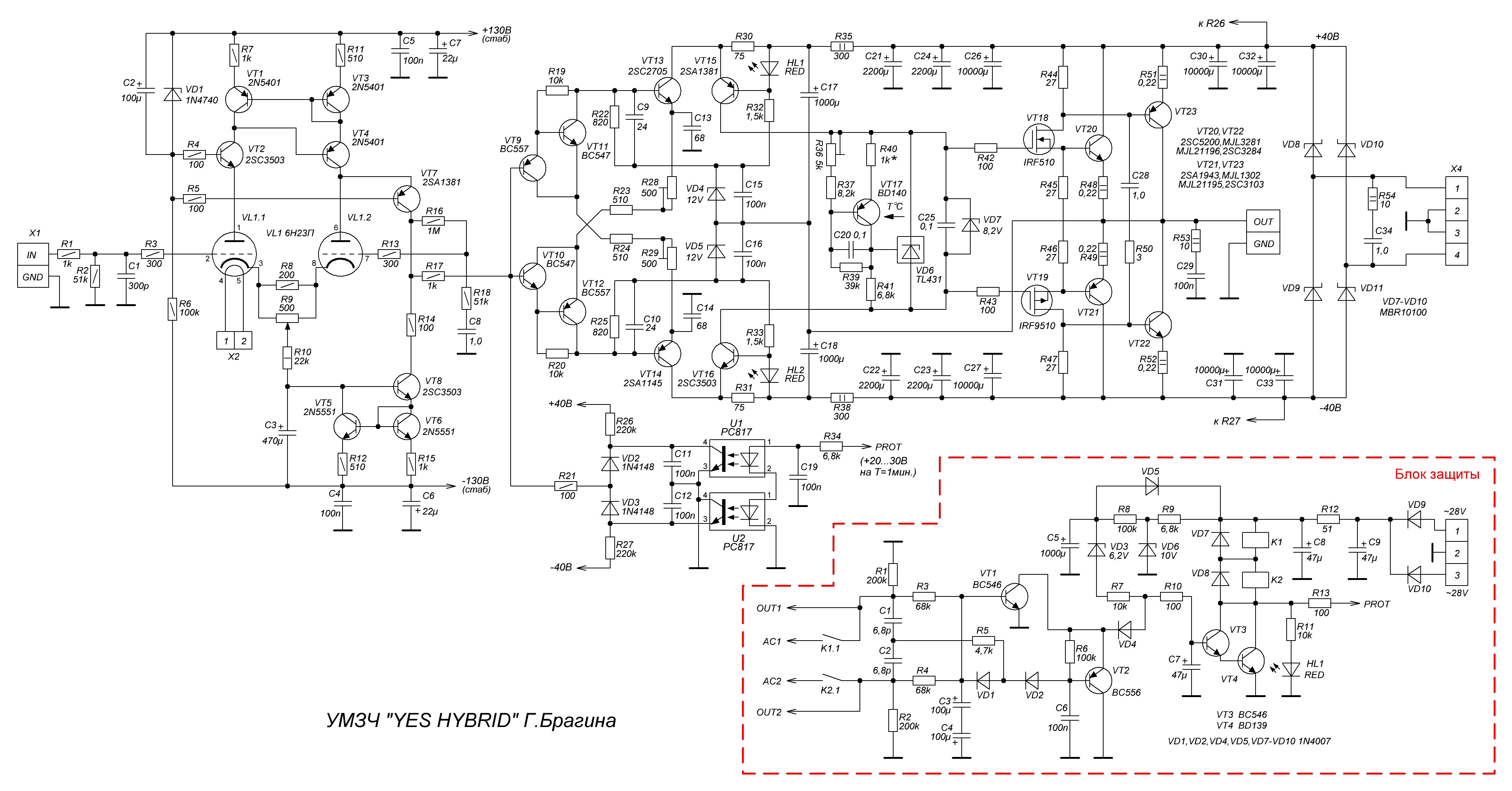

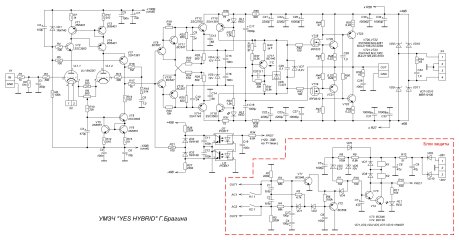

Пантелеи4, а что делает кусочек схемы с двумя оптронами в "гибриде"? Шунтирует вход?

pantelei4 · 22.07.2025 17:16:08

vlnik пишет:

а что делает кусочек схемы с двумя оптронами в "гибриде"?

Не знаю, меня пока выхоп заинтресовал. В нем транзисторы не одновременно в отсечку уходят и не будет резкого излома в момент выключения плеча.

Добавлено спустя 02 мин 22 с:
И момент включения тоже растянут на пару. Не должно плодить длянный хвост гармоник.

Добавлено спустя 05 мин 43 с:
ВК один с ОЭ, а другой с ОК включены. Бристон называется.

vlnik · 22.07.2025 18:00:24

pantelei4 пишет:

Бристон называется.

Не слышал о таком способе.. Бристоль знаю.. drinks big_smile

pantelei4 пишет:

ВК один с ОЭ, а другой с ОК включены.

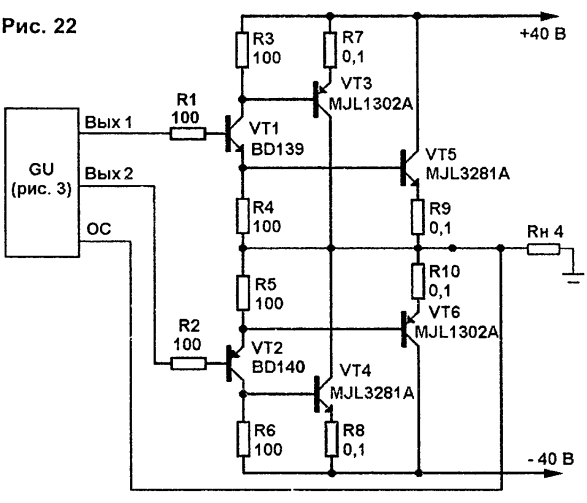

Если рис.22, то вроде оба с ОЭ... hmm

Добавлено спустя 03 мин 01 с:

vlnik пишет:

Если рис.22, то вроде оба с ОЭ... hmm

Ааа! Понял. 2 в параллель, в каждом плече. Один ОЭ другой ОК..

Отредактировано vlnik (22.07.2025 18:04:02)

pantelei4 · 22.07.2025 19:04:53

vlnik пишет:

Понял. 2 в параллель, в каждом плече. Один ОЭ другой ОК..

Симухлятор не показывает особбых преимуществ, надо на практике проверять.

Добавлено спустя 01 мин 12 с:
Что момент коммутации размазывается по времени это точно и должно легче компенсироваться общей оос.

Добавлено спустя 03 мин 01 с:
И по амплитуде тоже размазывается на 1/4, тогда как обычный АВ - половина.

Добавлено спустя 52 мин 16 с:
Симухлятор странно работает, то хорошо показует, то плохо. Покрутил ток покоя и ваще хорошо стало, неужели искажуха Бристона так сильно от тока ВК зависит? hmm

Добавлено спустя 53 мин 37 с:
Даже на 1Ом нагрузку ВК отдает меньше 1% искажений.
Хорошие сапоги, надо примерить. hmm

pantelei4 · 22.07.2025 20:09:24

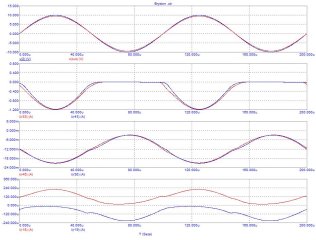

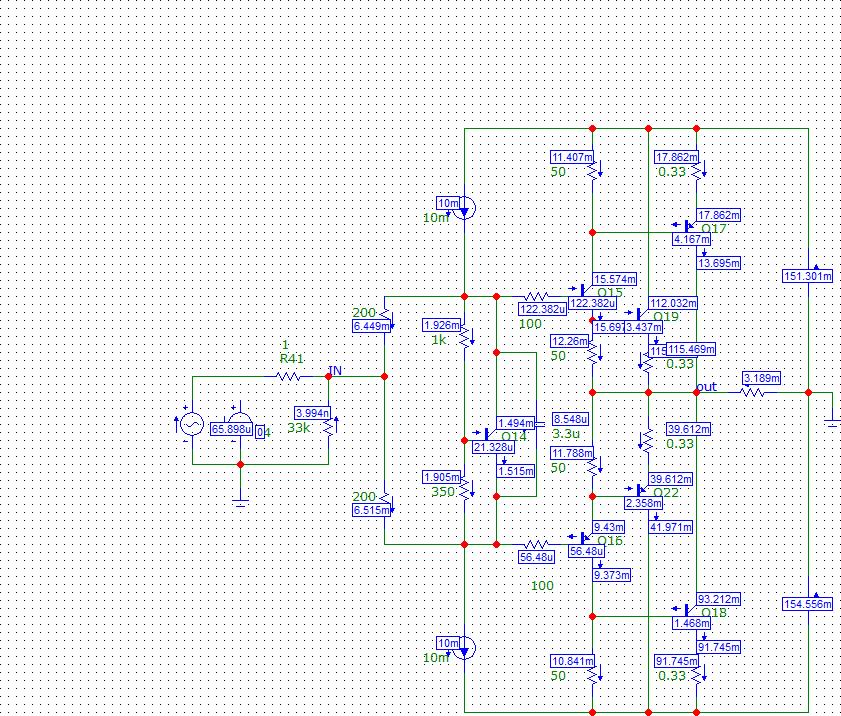

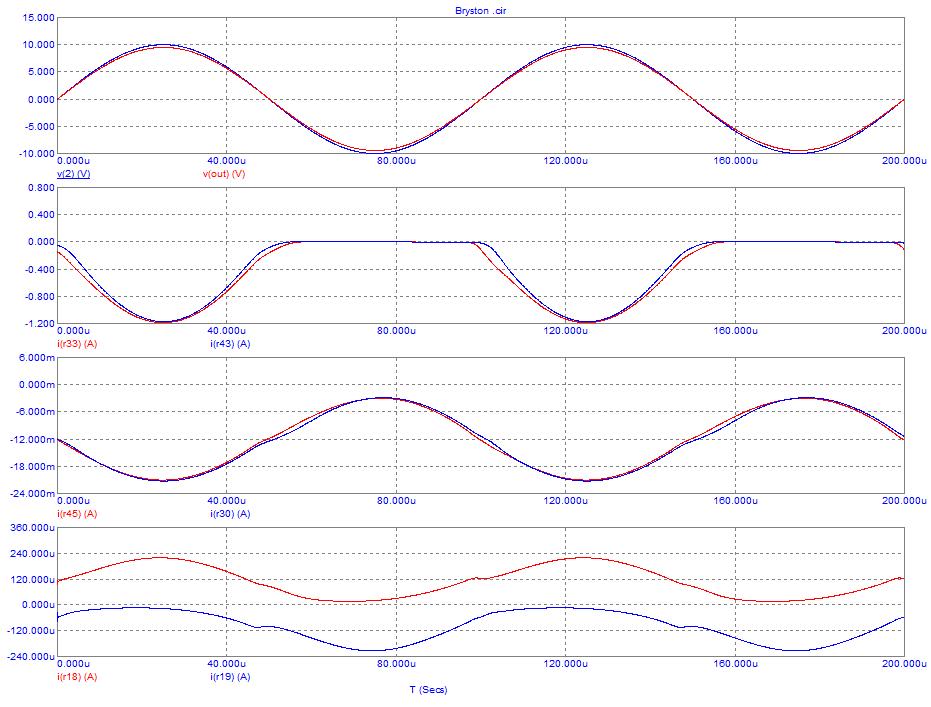

Режимы по постоянному и переменному току.

Добавлено спустя 04 мин 21 с:

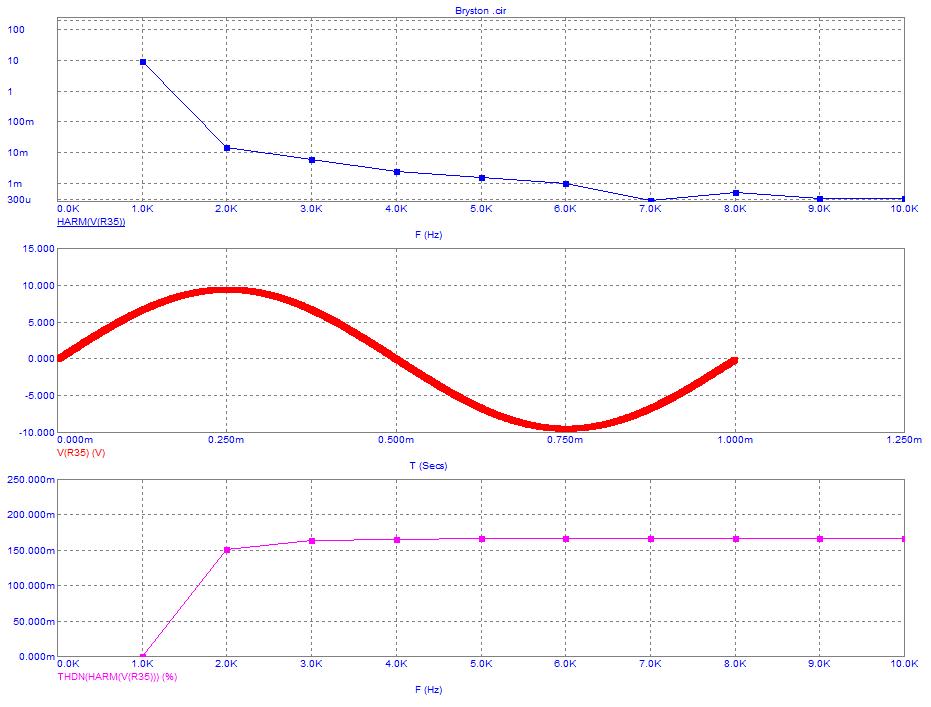

На 4Ом нагрузку при мощности около 10Вт искажения ВК 0.16%.

vlnik · 22.07.2025 20:17:41

Это же много... sad
