Re: Инвертор сварочный, немного любительский... (Часть 2)

задницы быть не должно однозначно

Fedorovich

Участник

Откуда: Тернополь

Здесь с 17.08.2009

Сообщений: 86

Re: Инвертор сварочный, немного любительский... (Часть 2)

Попробуй изменить зазор в ТГР.

vlad66

Новичок

Здесь с 15.06.2011

Сообщений: 3

Re: Инвертор сварочный, немного любительский... (Часть 2)

Здравствуйте. Подскажите пожалуйста,при подаче силового напряжения 36v и при  подключении нагрузки на выходе равной треть этого напряжения должен ли регулироваться ток R3 на выходе в этой цепи.У меня этого не происходит ,хотя подключил лампу на 12v светится, ничего не греется.При подаче 2V отдельно на ШИМ по методике налаживания,всё происходит как в методике.Так же  подавал силу 220V через лампу 200W вроде всё норма ,но греется VD20 и R15.На R4 0,8V,трёхугольные импульсы.И ёщё как проще проверить фазировку ТТ.

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,058

Re: Инвертор сварочный, немного любительский... (Часть 2)

Здравствуйте. Подскажите пожалуйста,при подаче силового напряжения 36v и при  подключении нагрузки на выходе равной треть этого напряжения должен ли регулироваться ток R3 на выходе в этой цепи.

Все верно, если ток нагрузки не привысил установленного тока,- Вы ничего не увидите. Подключите лампу на ХХ, ток- минимум, смотрите форму ШИМ. Должно наблюдаться быстрое изменение D в зависимости от разогрева лампы. Сначала - узкие импульсы, увеличиваются до D=0.45.

Отредактировано Jaxon (13.07.2011 23:34:06)

РобертНСК

Участник

Здесь с 22.02.2011

Сообщений: 118

Re: Инвертор сварочный, немного любительский... (Часть 2)

вспухло то место где должна быть голова. не получаются прямоугольные импульсы. вместо первичной обмотки TR1 припаял сопр 4ком. на нем поучил такую картинку. это правильно? отпаиваю R9 форма правильная. транзисторы VT2 VT3 менял.VD1 и 2 подкидывал.
подкиньте мыслю.

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,058

Re: Инвертор сварочный, немного любительский... (Часть 2)

подключаем  вместо затворов кандеры по 4700, снимаем набор осциллограм - выход ШИМ, верхний кандер нагрузка\ нижний кандер нагрузка, + формы непоср. на вторичных обмотках. Что применено в качестве феррита для затворного транса?

Отредактировано Jaxon (14.07.2011 22:10:11)

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,058

Re: Инвертор сварочный, немного любительский... (Часть 2)

to Pobert
письмо по дурке удалил, но чсно одно- насыщается затворный транс. Либо частота заниженная, либо феррит хня, либо не домотали витков

captainflood

Новичок

Откуда: Kaluga, Russia

Здесь с 15.07.2011

Сообщений: 5

Re: Инвертор сварочный, немного любительский... (Часть 2)

Бахает при коротком замыкании, уже второй раз
Помогите пожалуйста.

Рассказываю что делал:

Силовой трансформатор кольцо R58/40/20 N87
I - 48 витков
II - 12 витков
Включал схему через лампочку 75Вт - горит совсем совсем вполнакала.

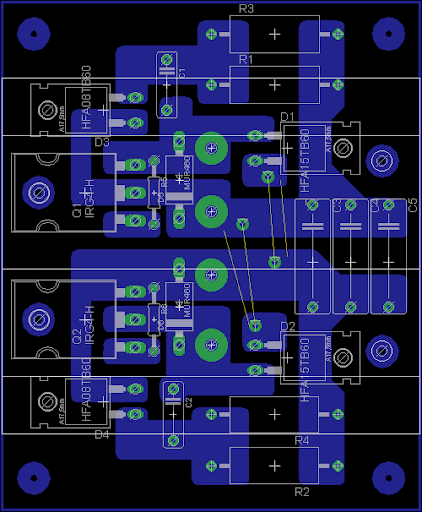

Плату рисовал сам, под  распиленный пополам радиатор от P4

схема высоковольтного блока

Трансформатор тока 100 витков, нагрузка 10ом, получается что 1в должен быть при токе в первичной обмотке 10А

а вот осцилограмма
Частота pwm 80 кгц
Зеленый луч - напряжение на 3-й ноге uc3845 (датчик тока), 1 деление 1в
Розовый луч - напряжение на 6-й ноге uc3845 (выход pwm), 1 деление 15 в
Осцилограмма снята под нагрузкой, и видно, что pwm уже сброшен, а ток продолжает возрастать, и чем ближе к КЗ, тем больше ток.

2ом, 1ом, 0.5ом, 0.2 ом - нормально, а при КЗ где-то на 4-й секунде разнесло диод HFA15TB60, а ключи на вид целые. Только совершенно дохлые

Радиатор был на ощупь немного теплый, та половина где бахнул диод почему-то холоднее. Сами диоды на радиаторе не стоят, просто висят в воздухе.
Так они вроде и не греются.

Вот схема блока PWM

Отредактировано captainflood (15.07.2011 11:28:30)

---

Все что нельзя запрограммировать на ассемблере - приходится паять.

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,058

Re: Инвертор сварочный, немного любительский... (Часть 2)

а при КЗ где-то на 4-й секунде разнесло диод HFA15TB60, а ключи на вид целые. Только совершенно дохлые

Радиатор был на ощупь немного теплый, та половина где бахнул диод почему-то холоднее. Сами диоды на радиаторе не стоят, просто висят в воздухе.
Так они вроде и не греются.

Более глубокий анализ показывает (как всегда потом ), что при КЗ на выходе, в индуктивности рассеивания транса + провода накапливается весьма ощутимая энергия, которая уходит в питалово через  пострадавшие диоды. Импульсные токи(по-микрокапу) достигают десятков ампер, что дает мощу на диоде ок. 5 ватт, что явно перебор. Просто кристалл успевает перегрется, не нагревая корпус. Опять же, остается китайский фактор деталей. Сам на этом попался.
С другой стороны- у тестя второй год работает аппарат что в начале, его юзают долбосварщики, - там диоды 30А, и стоят на радиаторе.

Отредактировано Jaxon (15.07.2011 13:20:22)

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,058

Re: Инвертор сварочный, немного любительский... (Часть 2)

Осцилограмма снята под нагрузкой, и видно, что pwm уже сброшен, а ток продолжает возрастать, и чем ближе к КЗ, тем больше ток.

Задержки в схеме, в т.ч. и в драйвере. Оригинальный драйвер дает меньшую задежку выключения, чем ваш.
