Посоветуйте усилитель мощности ватт на 20 на полевиках.

3s · 05.04.2007 13:42:07

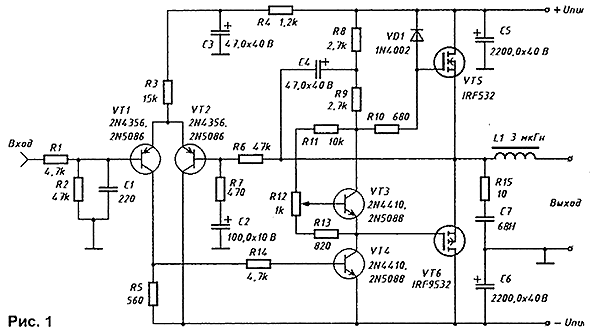

Кстати нашел на Вегалабе такую схему:

Что можно сказать об этой схеме? Можно ли ее улучшить?

si · 05.04.2007 14:25:25

У, эта схема сборник всех недостатков УМЗЧ
1) БТ дифкаскад на входе, кстати входного кандера нема... надо ставить !
2) электролит дэбэлый в ОС
3) хитрый усилитель напряжения , непонятно как рахздельно реуглировать ноль и ток покоя...
Проще взять тда7294 оно им дешевле и вернее и быстрее smile и схема похожа, те же БТ на входе, тот же кандер в ОС, те же МОСФЕТы на выходе, токо есть еще защиты smile

3s · 05.04.2007 15:06:54

si пишет:

У, эта схема сборник всех недостатков УМЗЧ
1) БТ дифкаскад на входе, кстати входного кандера нема... надо ставить !
2) электролит дэбэлый в ОС
3) хитрый усилитель напряжения , непонятно как рахздельно реуглировать ноль и ток покоя...
Проще взять тда7294 оно им дешевле и вернее и быстрее и схема похожа, те же БТ на входе, тот же кандер в ОС, те же МОСФЕТы на выходе, токо есть еще защиты

Да согласен конденсатор на входе нужен, как минимум smile
Электролит большой, сразу мысль возникла об источнике тока.
Очевидно остановлю выбор на TDA7294. Просто теперь ужевозник спортивный интерес, все таки хотелось найти схему хорошего усилка на полевиках. Может быть и соберу для себя smile

злопастный брандашмыг · 05.04.2007 15:10:08

совершенно непонятны цели автора ветки, что нужно-то? мощность именно такая, обязательно полевики, сложность схемы или хорошая повторяемость? а это всё усилители разные..

3s · 05.04.2007 16:11:57

злопастный брандашмыг пишет:

совершенно непонятны цели автора ветки, что нужно-то? мощность именно такая, обязательно полевики, сложность схемы или хорошая повторяемость? а это всё усилители разные..

Согласен элемент неопределенности присутствует smile Просто за это время требования поменялись, остановил свой выбор на TDA ( это и заказчика удовлетворило smile ) А теперь просто хочется найти схему хорошего усилителя на полевиках, для себя.

Матроскин · 05.04.2007 16:14:17

si пишет:

.....те же МОСФЕТы на выходе, токо есть еще защиты

Те же, да не те. У TDA7294 оба выходных транзюка имеют одинаковую проводимость. Одно плечо ВК работает с ОИ, другое с ОС. Но при ее цене звук просто супер, защиты справляются, в общем проблем никаких.

si · 05.04.2007 16:23:47

Матроскин пишет:

si пишет:
.....те же МОСФЕТы на выходе, токо есть еще защиты
Те же, да не те. У TDA7294 оба выходных транзюка имеют одинаковую проводимость. Одно плечо ВК работает с ОИ, другое с ОС. Но при ее цене звук просто супер, защиты справляются, в общем проблем никаких.

Ну да, а в предложенной схеме они разной проводимости - но потужный мосфет с р-каналом дефицит... и частота...

злопастный брандашмыг · 06.04.2007 10:57:11

скорее даже не транзистор с р-каналом в дефиците, а просто слишком они разные, нет приличной комплементарности, уже лет 20 не могут получить.
а в этой схеме имеем два разных по схемотехнике плеча, ну и что? ну различается у них выходное сопротивление в пару раз, зато это различие остаётся почти постоянным во всём диапазоне токов, напряжений и частот и сл для интермодуляции шансы стремительно падают.

Матроскин · 06.04.2007 11:15:33

Оёёё-й!! Ну и количество сообщений у меня.... smile

Дык я и не говорю что это сильно плохо. Работает и ладно. Для своего класса нормально.

olegyurich_ · 06.04.2007 12:07:11

si пишет:

У, эта схема сборник всех недостатков УМЗЧ
1) БТ дифкаскад на входе, кстати входного кандера нема... надо ставить !
2) электролит дэбэлый в ОС
3) хитрый усилитель напряжения , непонятно как рахздельно реуглировать ноль и ток покоя...
Проще взять тда7294 оно им дешевле и вернее и быстрее и схема похожа, те же БТ на входе, тот же кандер в ОС, те же МОСФЕТы на выходе, токо есть еще защиты

Недостатки этого УМЗЧ вовсе не такие.
