Страна ФУФЛЯНДИЯ :(

Vasil · 15.04.2020 20:28:13

Матроскин пишет:

Все ругают КПТ8, а она не так уж и плоха.

Я тоже в этом убедился. Повелся на неплохой параметр 4.8 Вт/мК. Да и пасты должно быть минмально необходимое количество. В оригинальном варианте между кристаллом GPU и теплопроводящей трубкой была теплопроводящая "мочалка", которая разлезлась от времени. Взял кусочек меди около 0.8мм пришлифовал и положил вместо нее там видно, что был небольшой перекос. А толще делать было стремно, чтобы не раздавить кристалл.

Отредактировано Vasil (15.04.2020 20:28:52)

Матроскин · 15.04.2020 20:36:19

Пасту всегда наносят в минимальном количестве. Народ привык ее совковой лопатой мазать....

Vasil · 15.04.2020 20:39:41

Вот ту, про которую я писал, не удавалось хорошо намазать, то комками, то голая поверхность. Думал растечется, а вот- нифига cool

pantelei4 · 15.04.2020 20:52:36

Vasil пишет:

Вот ту, про которую я писал, не удавалось хорошо намазать, то комками, то голая поверхность.

КПТ8 тоже бывает слишком густой консистенции, я разбавляю силиконовым маслом до сметаны.

Vasil · 15.04.2020 21:06:31

Вот в этой GD900 что взял на Али сначала течет со шприца силикон, а пом уже сине-голубай масса, правда х.з., что это.

adsh · 05.11.2020 04:10:56

Тыц:

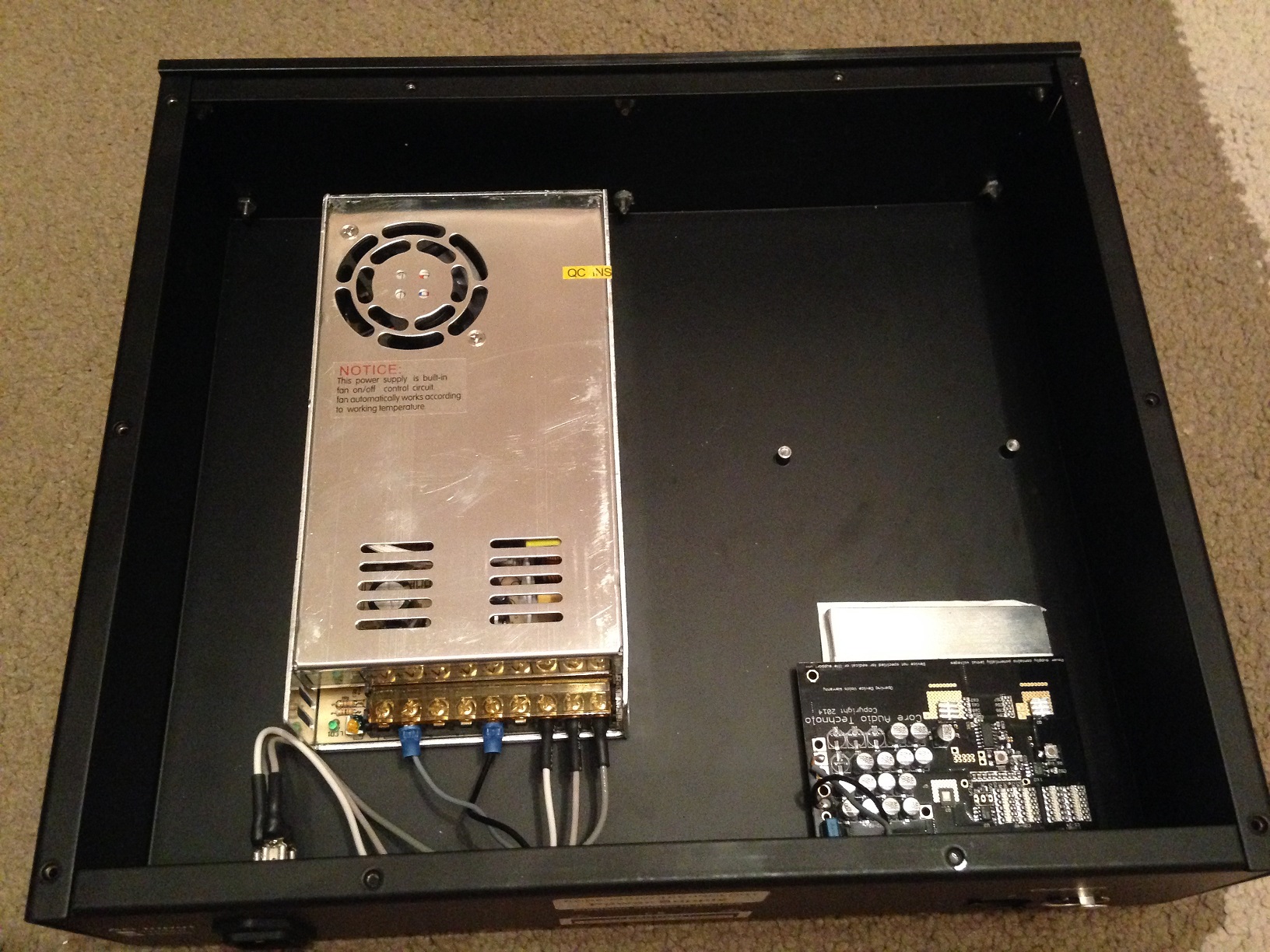

Недавно один мой знакомый решил приобрести "Линейный Блок Питания" для macmini от небезизвестной компании Сore Audio Technology. Модель "Kaia Linear Power Supply Gen 2" Вот как он выглядит внутри.

Насчет блока - корпус фирменный, с характерной передней панелью, а блестящая металлическая коробочка с вентилятором - это блок питания для светодиодных лент ( ~$30)
На сайте фото внутренностей именно этой ревизии (2) нет, при разборе полетов с ихним менеджером это был их основной аргумент - внутренности пока представляют некую интеллектуальную собственность, а вы его вскрыли без нашего на то разрешения, поэтому возврат не примем.

Если бы "Рога и Копыта".
Сoreaudiotechnology (с расширением ком) довольно известная контора, есть обзоры ее техники в различных журналах. Цену можете посмотреть на сайте (Power Supplies -> Kaia Linear Power Supply Second Generation) Там же и красивые рекламные фото.
Мой знакомый купил с этого сайта без посредников и, как я упоминал - после обнаружения проблемы от его имени я несколько раз беседовал с менеджером этой компании (Ryan Mintz, 919-229-9869). Менеджер признал что да - это именно такой новый, улучшенный вариант "второго поколения". То есть с конструктивом все в порядке.

vlnik · 05.11.2020 04:16:58

adsh пишет:

"Линейный Блок Питания"

Ну он же просто линейный. Что видимо соблюдено. Не трансформаторный.

adsh · 05.11.2020 04:42:47

С понижающим конденсатором lol .

Добавлено спустя 10 мин 05 с:
Официальный ответ разработчика:

Прежде всего, о моем письме Райану. Я представился, сказал, что я аудиофил, имею определенную high-end систему, и заинтересован в качественном компьютерном источнике, для чего приобрел макмини. Сказал так же, что подумываю о приобретении качественного блока питания для последнего, в частности, Core Audio Kaia.
Да вот незадача, узнал сегодня вот такую историю. И попросил прокомментировать.
В общем, чистая правда.
Райан ответил вежливо и развернуто. Полностью приводить его ответ я не буду, ибо должен буду получить его разрешение на то, но изложу его мысли.
=============
Привет, <Имя>.
Наша 100% цель и установка по совершенствованию источников питания - это улучшить уровень шума и иметь предельно быструю переходную характеристику.
В общем, построить наилучший из возможных блок питания. Наши продукты и блоки питания имеют репутацию единственно потому, что эксплуатационные показатели для нас на первом месте. Если бы мы застряли на обычной конструкции блока питания, мы бы так и выпускали Kaia Gen 1, с его огромным трансформатором, большими конденсаторами и т.д... Конечно, это смотрится "аудиофильно" и более востребовано на рынке.
Однако, Kaia Gen 2 есть гибрид, и перешли на этот путь по очень многим причинам. Плата имеет половинный размер, но в 4 база больше деталей. Конструкция имеет 3 цепи управления, включенные последовательно, а не просто одну, и обеспечивает ТАКУЮ скорость, что мы смогли удалить почти все конденсаторы с платы. На самом деле, конденсаторы ЗАМЕДЛЯЮТ, и серьёзно. Размер платы меньше, поскольку мы смогли использовать обе её стороны, применив поверхностный монтаж компонентов, что привело к снижению индуктивности монтажа и значительно более короткому пути сигнала - опять же, целью было снижение шума.
Путем измерений спектроанализатором, мы обнаружили, что выход цепи трансформатор + выпрямитель ОЧЕНЬ шумен и требует серьезного использования сглаживающей ёмкости. Гибридная конструкция блока питания снижает этот шум раз в 10, поддерживает более высокий выходной ток и более модульный дизайн, поэтому мы имеем возможность менять входное напряжение, если необходимо.
Gen 2 имеет более дорогостоящую конструкцию. Да, это выглядит менее впечатляюще, но, по правде говоря, мне не важно, как он выглядит, лишь бы он обеспечивал те параметры, которые я от него жду. Наш модуль iVRM построен на тех же схемах управления.
================
Вот, что мужик сказал о конструкции.
Далее он пояснил, почему не до сих пор не опубликовал потрохов новой конструкции на своем сайте - не хотел раскрывать своих карт прежде времени.
Подведем итог:
Этот новый, странно выглядящий, дизайн - действительно продукт фирмы Core Audio, судя по всему, это - никак не линейный БП.

Добавлено спустя 11 мин 51 с:

Насчет звука - я точных подробностей не знаю. Могу сказать, что "счастливый владелец" изменений к лучшему пока не заметил, хотя он может быть до сих пор находится под впечатлением от оригинальности конструкторского решения.
Вчера имел возможность испытать этот блок на пассивном эквиваленте нагрузки. На осциллографе достоверно видны пульсации частотой 55 и 110 кГц,, их уровень RMS <=1mV. Выходное напряжение = 12V, отношение сигнал / помеха легко посчитать.
В принципе, обычный линейный блок даст примерно такое же сотношение сигнал / помеха, но - если фильтр спроектирован правильно, пульсации будут иметь ограниченный спектр с существенно более низкими центральными частотами - 100, 200 и (возможно) 400 Гц.
Подробнее ничего сказать не могу, так как детально заниматься этим блоком - нет времени, есть другие, более важные дела.

Добавлено спустя 12 мин 55 с:

1 mkV, а не 1 mV пульсаций приемлимо для звука. Отмечу, что разница между 200 nV и 1.5 mkV достаточно слышна.

pantelei4 · 05.11.2020 10:46:06

adsh пишет:

Вот как он выглядит внутри.

Хорошо еще, что кирпичей для весу не положили. bayan

vlnik · 09.12.2020 20:19:29

Китайцы были не первые, засовывать один элемент в другой. Заинтересовал вот такой хитрый резистор.

Как видим сопротивление 9,37 мом. Что подтверждает измерение хорошим тестером.
Потом я его молоточечком.

И видим внутри другой резистор! lol
Керамику разбил, а медные чашечки по бокам отпаялись.

Потом разбил и сам резистор. Керамический стержень, намотка тоооненькким проводом!

Видимо какой то точный. У меня их несколько и все показывают 9,37...38..
good Умели делать! НЕ ФУФЛФНДИЯ!!
