Проблемы с 3УСЦТ

y_b_d · 11.09.2017 14:23:24

Если телевизор стоит на гладкой поверхности, то его надо как-то зафиксировать,
чтобы не скользил при установке кинескопа.

adsh · 12.09.2017 03:20:57

pantelei4 пишет:

все снимаются и ставятся легко, если проушины не сломаны и шпильки не обошлись

Снял легко, отмыл петлю размагничивания и всё вокруг.

Опытным путём выяснил, что чтобы кинескоп "стал", нужно подбородком придерживать дальний верх телека (без кинескопа сильно изменён центр тяжести) и вставлять кинескоп "грудью", придерживая его по углам снизу. Предварительно его нужно наживить на верхние штыри и накинуть на несколько оборотов гайки. Чтобы не мог выпасть при неудачном движении.

С установкой есть такая проблема. Не заходит передняя декоративная рамка - сверху зазор 12 мм, снизу - 18 мм. Выяснилось, что кинескоп сел на две деревяшки, приклеенные по бокам внизу корпуса. Деревяшки выломал. Я правильно понимаю, что их приклеивают впритык, уже после окончательной установки для дополнительной жёсткости при перевозке и т. п.?

И ещё вопрос - как проще всего центровать трубку по высоте? Подкладывать спереди под неё деревяшки и выравнивать зазор снизу / сверху?

Добавлено спустя 32 с:

y_b_d пишет:

Если телевизор стоит на гладкой поверхности, то его надо как-то зафиксировать, чтобы не скользил при установке кинескопа.

Стоит на полу на ковровом покрытии - всё ОК.

Добавлено спустя 06 мин 57 с:
Откуда при высоком напряжении берётся вся эта сажа - кто пояснит?

И зачем в кинескопе наружное токопроводящее покрытие - экран?

AlexMax · 12.09.2017 03:45:30

adsh пишет:

Откуда при высоком напряжении берётся вся эта сажа - кто пояснит?

Наконец пошли Серьезные Вопросы. Электростатические явления где то в школе проходят. wink
Кратко - эта сажа - мелкодисперсная пыль.

adsh пишет:

И зачем в кинескопе наружное токопроводящее покрытие - экран?

"Токопроводящее графитовое покрытие выполняет следующие функции. Оно образует вместе с внутренним токопр вводящим покрытием ( вторым анодом) и стеклом оболочки ( изолятором) конденсатор фильтра в цепи питания второго анода, а также служит для снятия статических зарядов с колбы кинескопа после отключения высокого напряжения."

Главное не путать его с сажей из п.1 и вытирать начисто. )

Отредактировано AlexMax (12.09.2017 03:47:25)

adsh · 12.09.2017 04:48:29

AlexMax пишет:

Наконец пошли Серьезные Вопросы.

Платы были покрыты пылью на палец, а кинескоп, в основном, сажей. Почему?

В отличие от пыли, сажа, кстати, проводит ток и соединена через графитовое покрытие с массой и шасси.

AlexMax пишет:

Токопроводящее графитовое покрытие выполняет следующие функции

Гуглить умеют все, не все могут сказать своими словами smile .

AlexMax пишет:

Главное не путать его с сажей из п.1 и вытирать начисто.

Начисто можно стереть весь графит - он мягкий, как карандаш smile .

Кстати - Вы сами себе противоречите:

AlexMax пишет:

Электростатические явления

AlexMax пишет:

Токопроводящее графитовое покрытие ... также служит для снятия статических зарядов с колбы кинескопа

Откуда там заряд, если всё это соединено с шасси и массой.

Статика образуется там, где есть трение и хороший диэлектрик.

AlexMax · 12.09.2017 07:47:50

adsh пишет:

Платы были покрыты пылью на палец, а кинескоп, в основном, сажей. Почему?

Сажа и другая мелкая пыль заряжается от кинескопа, а потом оседает на минусе (на покрытии). На этом же принципе работают электрофильтры на электростанциях.
Обычная тяжелая пыль оседает на платах больше за счет конвекции и гравитации.

adsh пишет:

Гуглить умеют все, не все могут сказать своими словами smile .

Основной "гугл", который я использовал в свое время при ремонте подобных телеков, были книги Ельяшкевича. Чего и Вам желаю. smile

adsh · 12.09.2017 12:44:12

AlexMax пишет:

были книги Ельяшкевича. Чего и Вам желаю.

Зачем оно мне - всё давно устарело. Это - всего лишь единичный случай в моей жизни smile .

AlexMax пишет:

Обычная тяжелая пыль оседает на платах больше за счет конвекции и гравитации.

Не только. Ибо на платах её в разы больше, чем на внутренностях коробки. А платы стоят вертикально.

pantelei4 · 12.09.2017 23:43:22

adsh пишет:

И ещё вопрос - как проще всего центровать трубку по высоте? Подкладывать спереди под неё деревяшки и выравнивать зазор снизу / сверху?

На глазок, снизу приподнимаешь и затягиваешь гайки, как наши политики, если не подошло, ещё разок. banghead

adsh пишет:

Я правильно понимаю, что их приклеивают впритык, уже после окончательной установки для дополнительной жёсткости при перевозке и т. п.?

Та просто труба при установке с их помощью центруется, не надо было выламывать, если уж совсем не лезет тогда бывало выламывал.

adsh · 12.09.2017 23:50:19

Ну что - сам спросил, сам - отвечаю.

При установке новой трубы, если зазоры сверху и снизу заметно отличаются, нужно сначала выломать опорные деревяшки - их высота подогнана под конкретную трубку. После всовывания трубы и накидывания гаек, в центр внизу спереди запихиваем деревяшки или фанерки такой высоты, чтобы выровнять зазор сверху и снизу. Со всех четырёх сторон выравниваем зазор, он должен быть около 15 мм, а края трубы должна быть "параллельны" сторонам окна под неё. Контролируем небольшой линейкой. Потом затягиваем болты, вытаскиваем ранее вставленную деревяшку и вставляем декоративную рамку - она должна войти "как родная". Далее готовим две опорные деревяшки внутрь корпуса, взамен старых. Внизу трубы, по краям, есть две плоские стеклянные ножки, они же есть и по бокам. Деревяшки должны поддерживать ножки как клин. Вклеиваем их ПВА.

Далі буде.

adsh · 12.09.2017 23:53:47

pantelei4 пишет:

На глазок

Когда студенты говорят "будем приливать / прикапывать на глаз", я всегда спрашиваю "на чей глаз" lol .

pantelei4 пишет:

если уж совсем не лезет тогда бывало выламывал.

Я же писал, какие вышли зазоры - вверху 12 мм, внизу - 18. Хрен рамку вставишь. Все трубки должны быть немного разными по габаритам - это стекло, точно их делать при таких размерах нет смысла.

Добавлено спустя 10 мин 01 с:
Старый кинескоп - другого завода, эмблема - трубка, вид сбоку, внутри - вычурная буква В. Стоит знак какчества.

Добавлено спустя 51 мин 08 с:

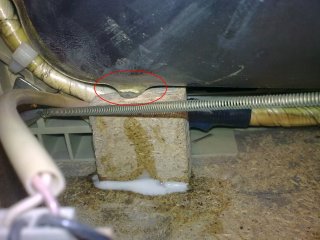

Плоские ножки внизу кинескопа подклинены вклеенной деревяшкой:

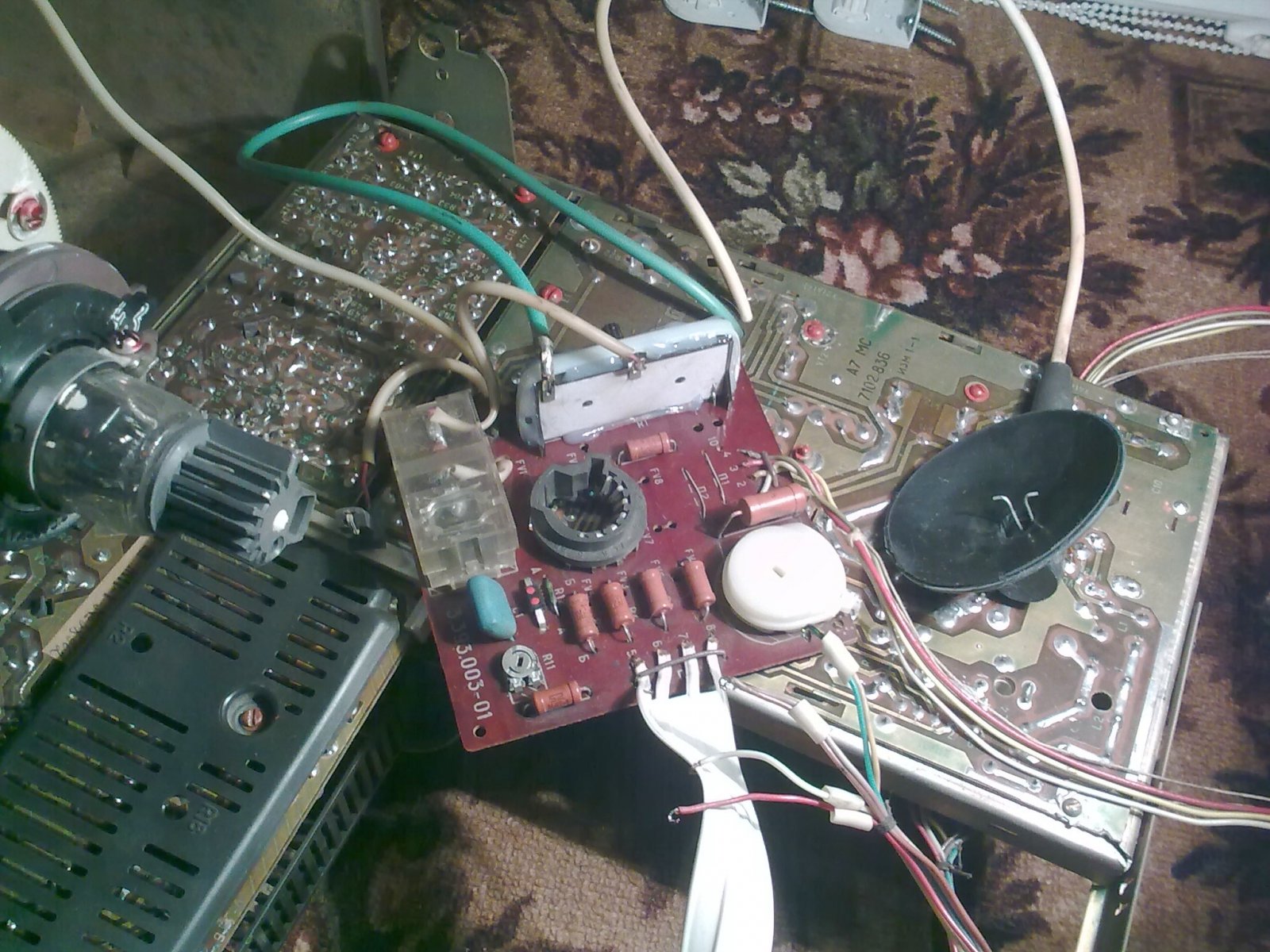

Текущее состояние дел:

На плате кинескопа видно восстановленное крепление высокоомного переменника и фиксация стяжкой треснутого переменника.

Добавлено спустя 51 мин 53 с:
@pantelei4, а как правильно выставляют киловольты этим чёрным переменником, его пальцами крутить можно? cold

pantelei4 · 13.09.2017 01:31:58

adsh пишет:

а как правильно выставляют киловольты этим чёрным переменником, его пальцами крутить можно?

Можно, это фокусировка, по четкости снега или текста на картинке

Добавлено спустя 01 мин 02 с:
Снег - в смысле шумы без антенны.

Добавлено спустя 02 мин 32 с:
Страчный транс и другие крупные детали нужно пропаять, там часто кольцевые трещины бывают.
