pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,268

Re: Может кто встречал Д-класс в полном мосте?

А РГ у тебя на сколько ком?

50к линейный

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,268

Re: Может кто встречал Д-класс в полном мосте?

Сейчас делаю краштест плат ZK3002 на температурную выносливость. Вместо родной тепловой защиты на МК включающей пропеллер при малейшем нагреве поставил термореле на 65 градусов в разрыв питания вентилятора. По питанию стоят дешманские прямоходные импульсники на 300 Вт с заявленными 48В 6А. 3255 в режиме PBTL, сопротивление нагрузки 4 Ом резисторы 200Вт. Тянет собака 28В действующего в течение продолжительного времени. Мощность на выходе примерно 190Вт, из сети кушает 225Вт. Термореле срабатывает примерно при 70 градусах на поверхности радиатора, чип в тепловую защиту не уходит. При выходной мощности 25Вт из сети берет примерно 40, при 100Вт - 130. Второй канал на холостом ходе, примерно кушает 6.5Вт. Можно пользовать.

Добавлено спустя 01 мин 59 с:
Очень удобно стало пользоваться мультископом, и напряжение на выходе померил и сигнал посмотрел прямо со щупов мультика, работает как задумано.

Jaxon

радиолюбовник

Откуда: Николаев

Здесь с 22.01.2004

Сообщений: 3,204

Re: Может кто встречал Д-класс в полном мосте?

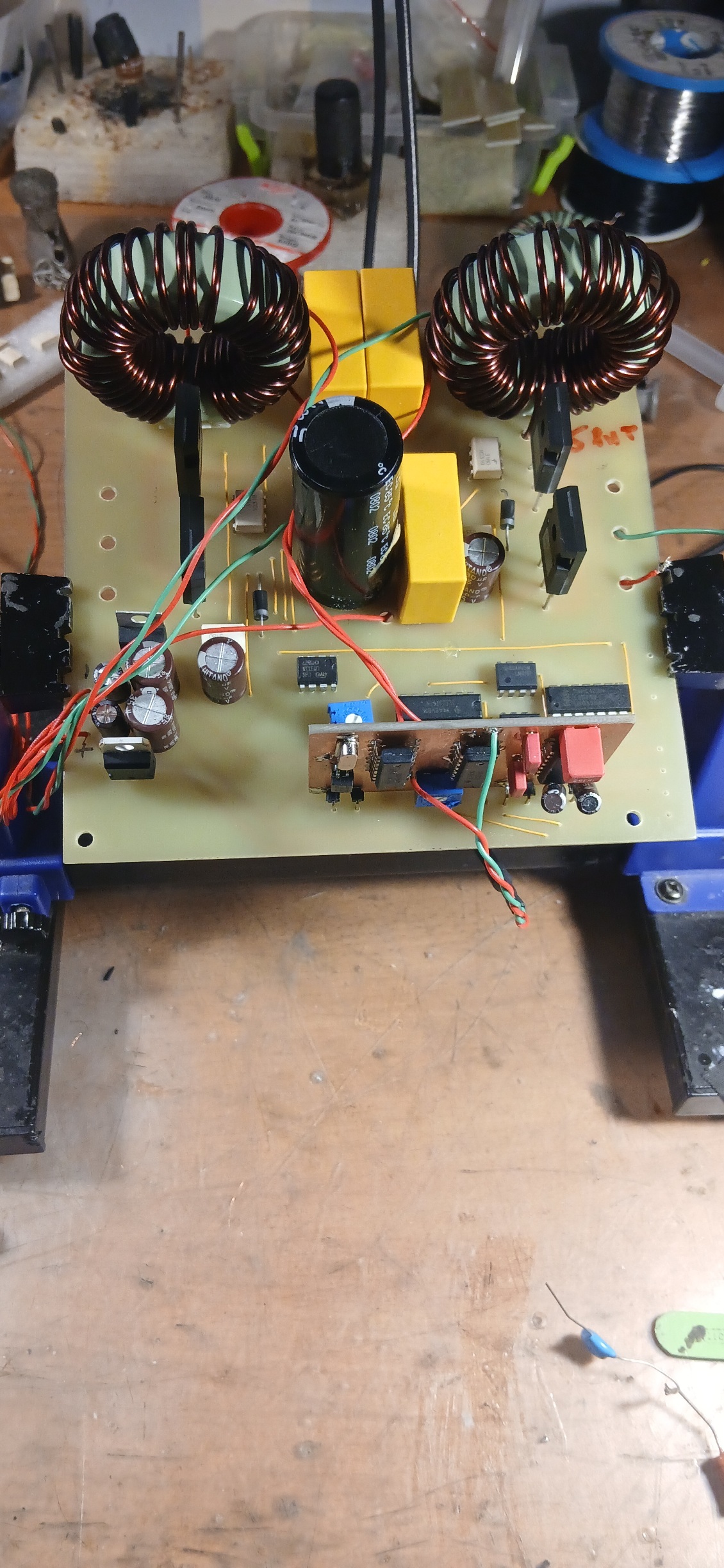

Макет макета изготовлен из говна и палок :

Некоторые проблемы есть, но в целом - работает

pantelei4

албанец

Откуда: Мелитополь

Здесь с 09.12.2005

Сообщений: 5,268

Re: Может кто встречал Д-класс в полном мосте?

из говна и палок

Это по нашему.

Добавлено спустя 15 мин 30 с:
А я прикупил в пару цапе smsl do100pro готовый усилок smsl pa40, чтобы было по красоте.  Он на чипе infineon-ma5332ms. Полумост, двухполярное питание 2х33В, выжимает примерно 100Вт. Потребление усилка на хх 3Вт, меньше чем у цапы 3.5Вт,можно никогда не выключать. Измерения обычные для этого класса, по шумам на 20дБ лучше спецификаций ma5332. По звуку оказался лучше ожиданий и платы на tpa3255, синтетики на ВЧ не слышу, хороший бас и детальность.

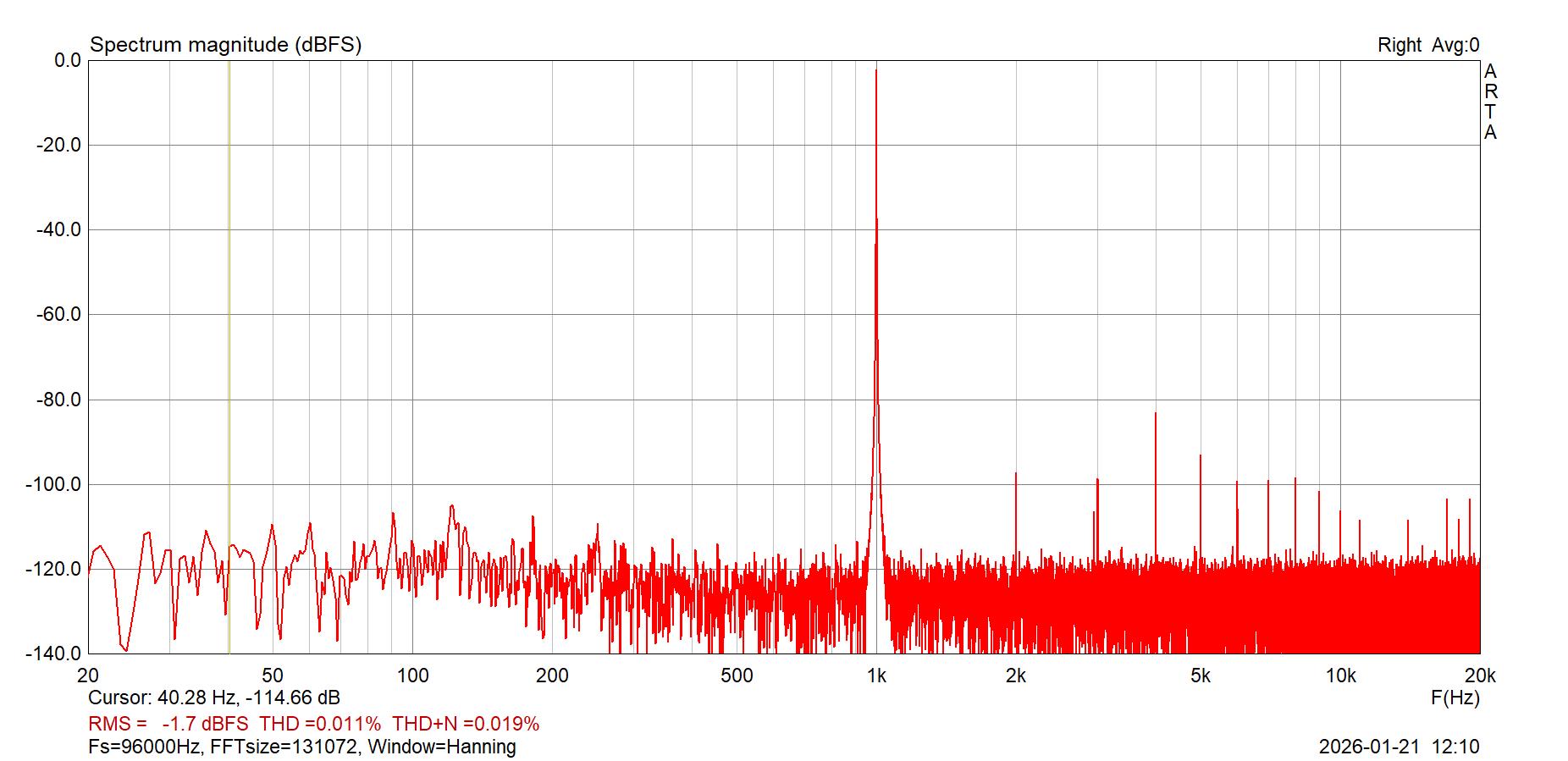

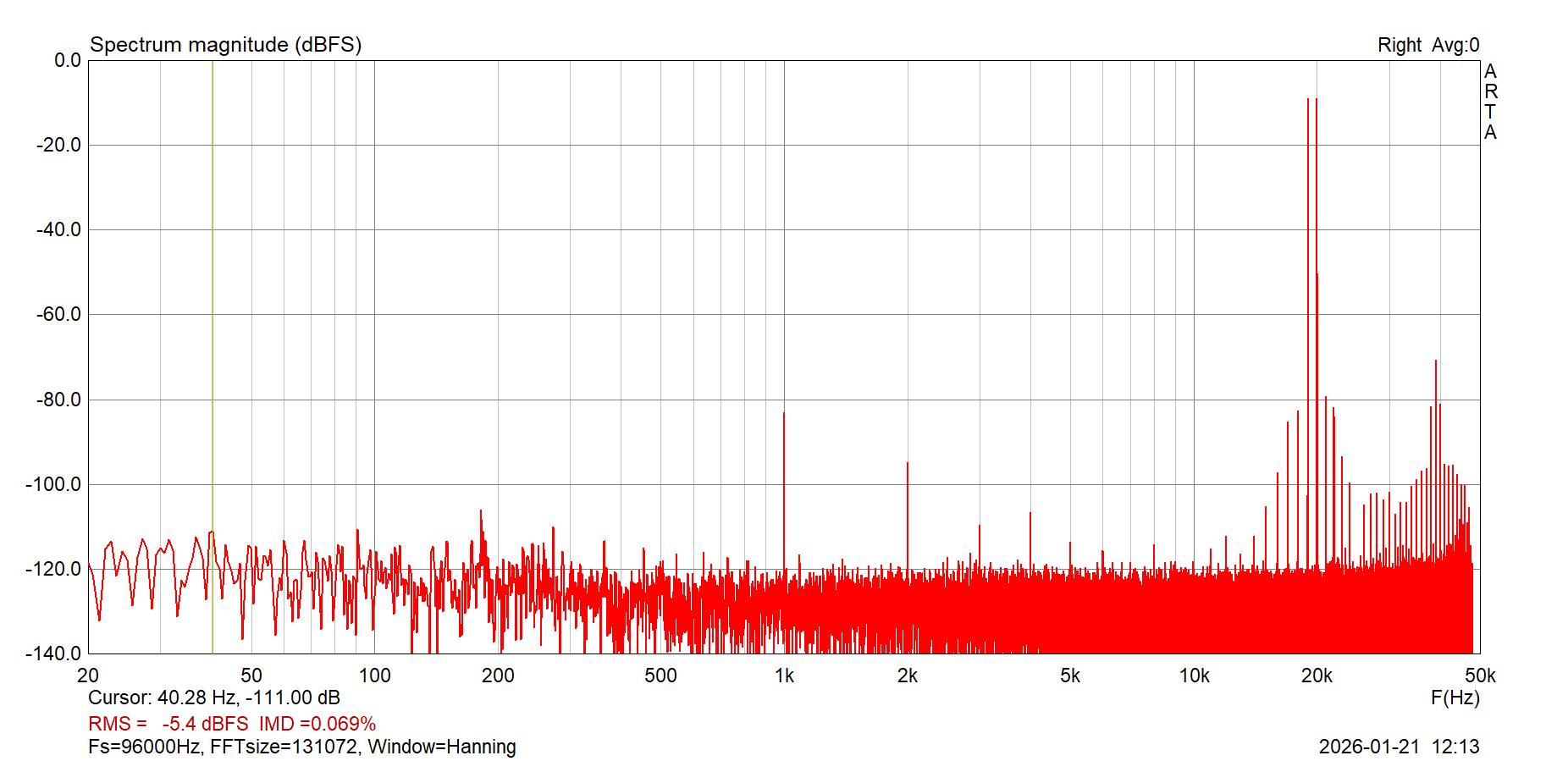

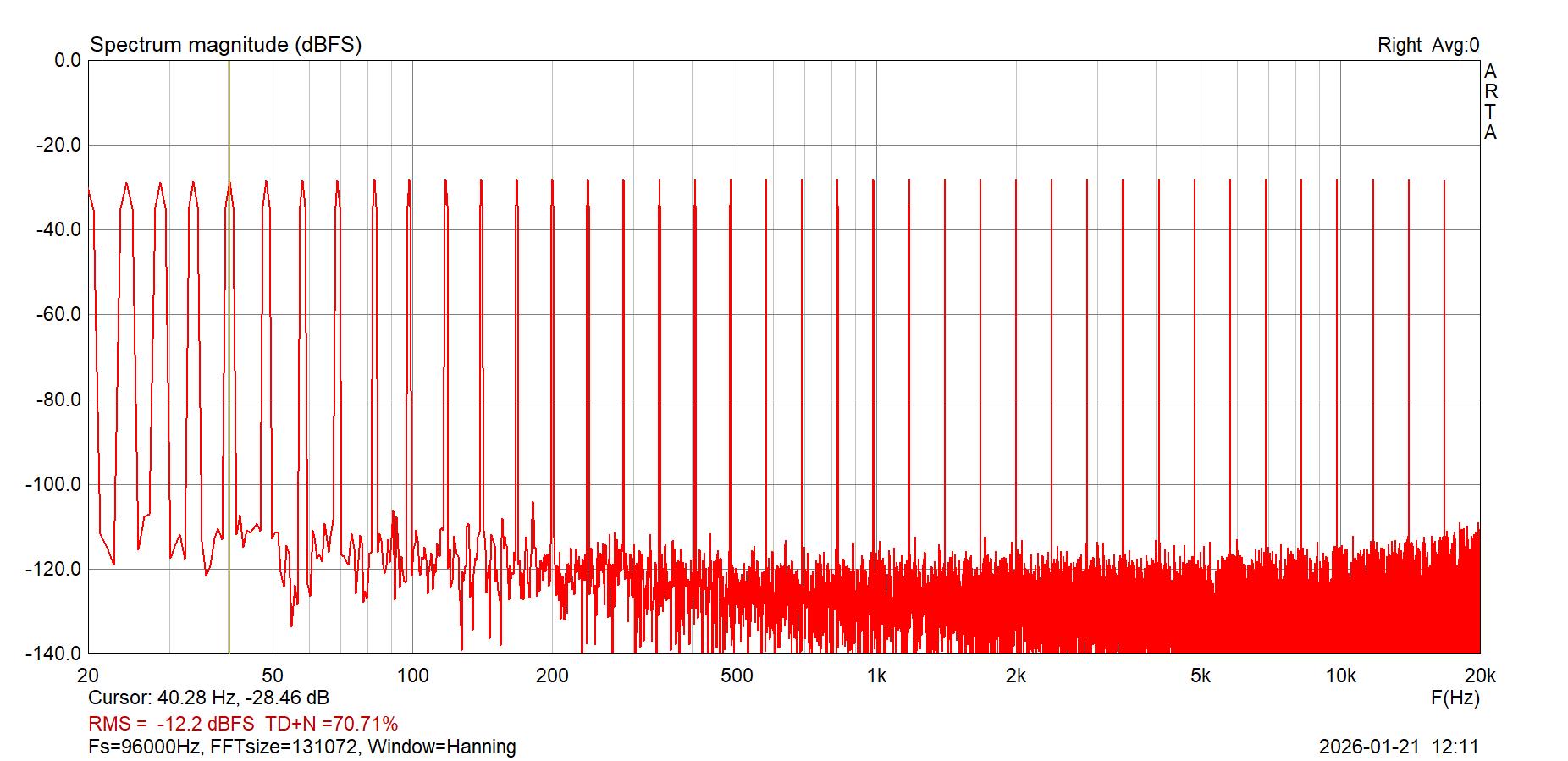

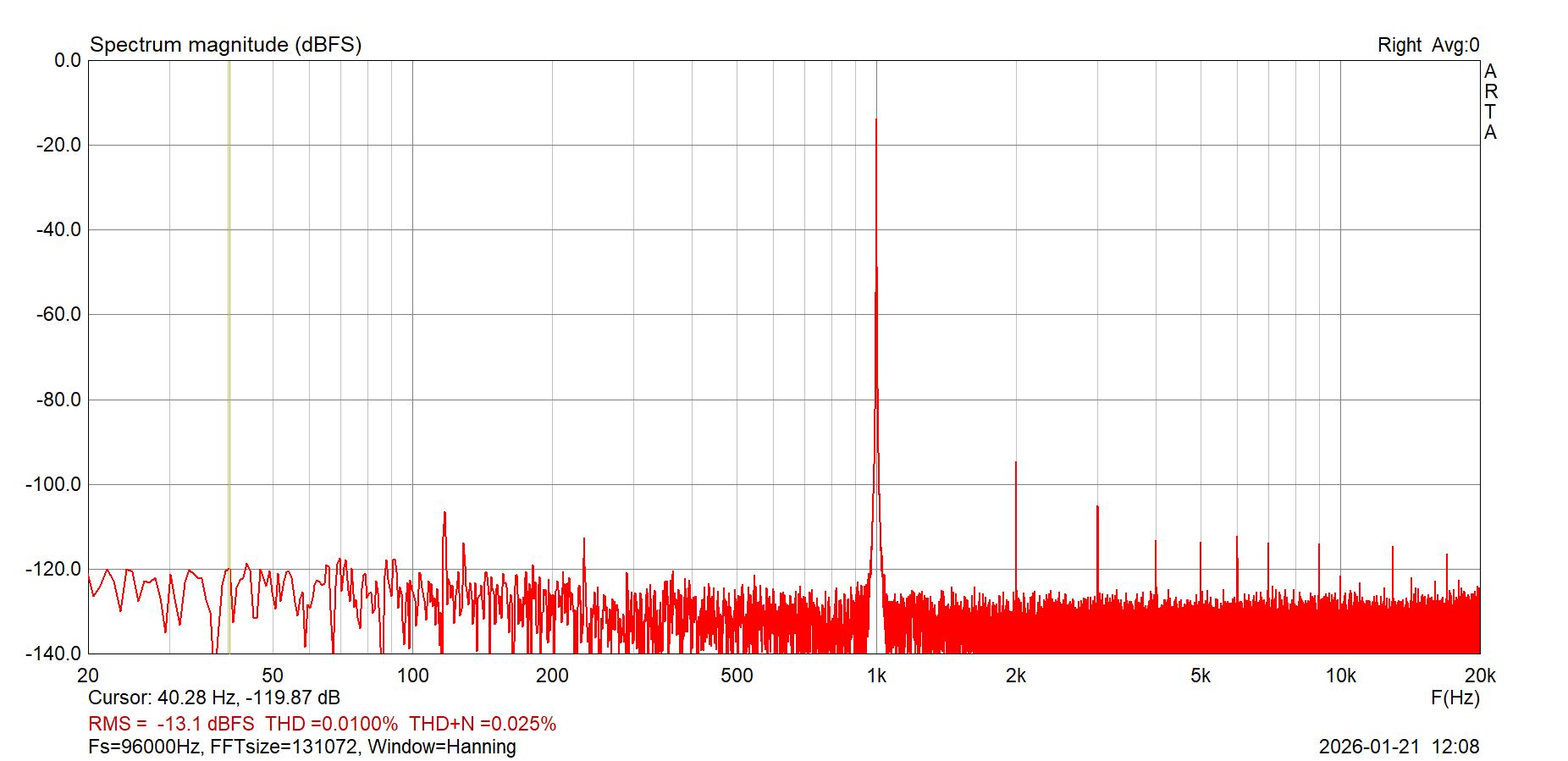

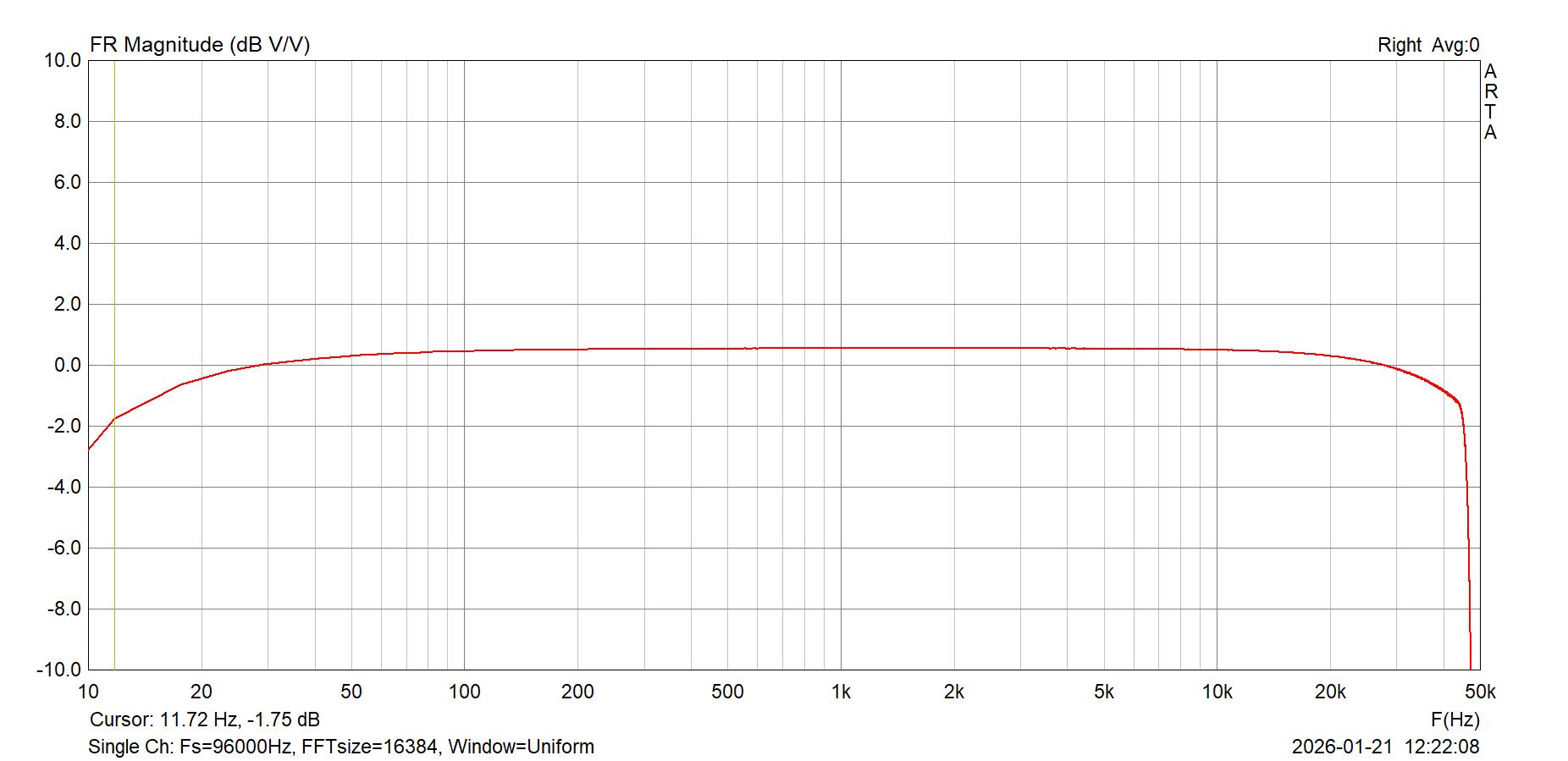

Мои измерения 4Вт, 70Вт, мультитон, ИМД, АЧХ на 4Ом.
