Может кто встречал Д-класс в полном мосте?

vlnik · 25.11.2025 03:26:46

y_b_d пишет:

то плата выгнется и нарушится пайка.

Она и так выгибается. Болтик с одной стороны платы, радиатор не симметрично расположен.

pantelei4 · 25.11.2025 07:13:44

vlnik пишет:

Болтик с одной стороны платы

Халтура, в 3002 на четырех болтах. idea

vlnik · 25.11.2025 17:50:22

Взял такую медную пластину. Она медная просто хим.лужение. Думаю вот, надо ли со шлифовать это покрытие до чистой меди?
Сначала включил совсем без радиатора, нагрелась от малой мощи, даже замерить не успел. Сразу выключил.

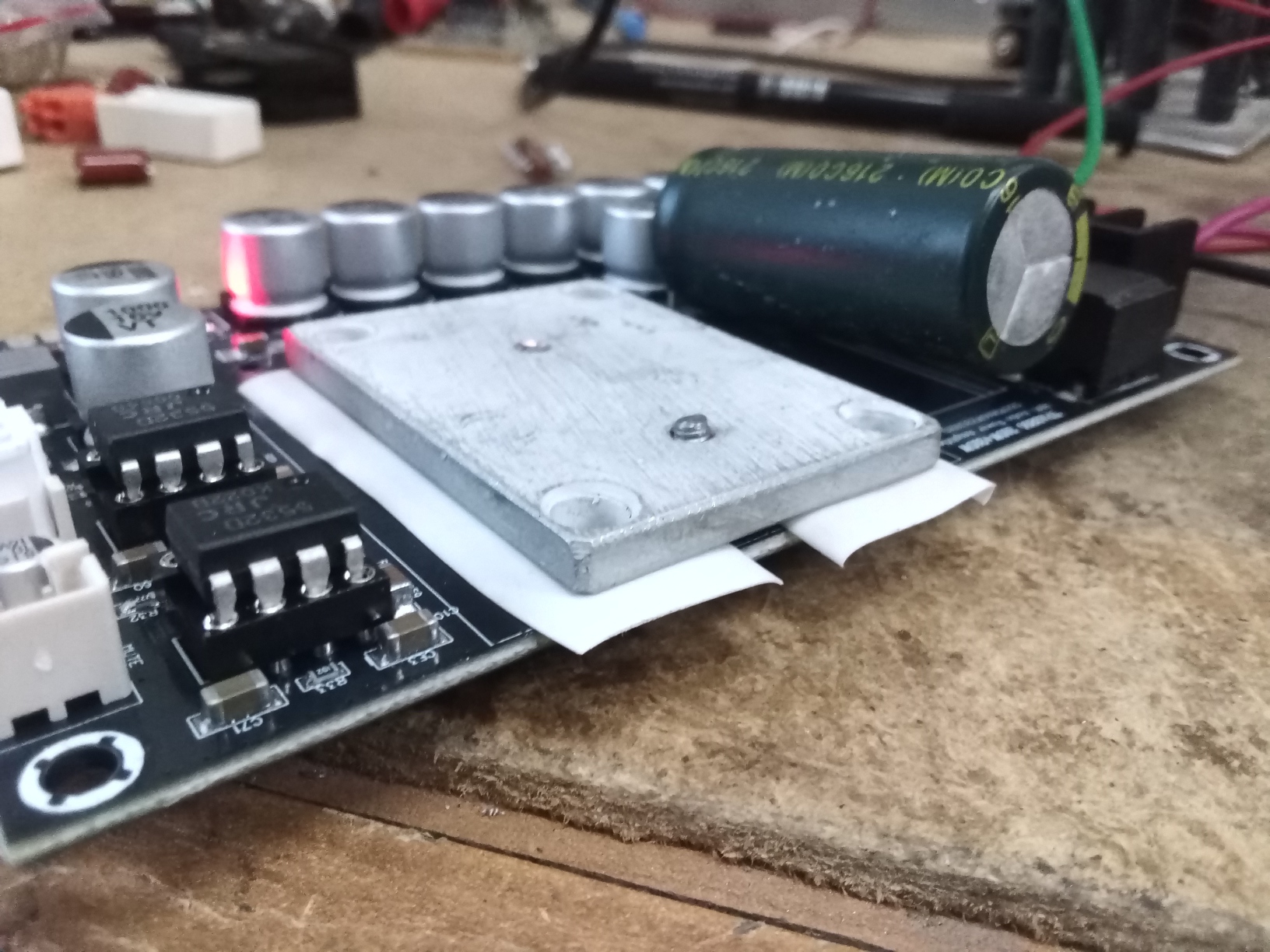

В плате рассверлил отверстие до 3,2мм. С другой стороны микросхемы. И прикрутил медяшку. На мощности 100вт на оба канала нагрелась довольно сильно. Палец с трудом терпел. И центр, над микросхемой чуть заметно грелся всё же сильней, чем края. Пластина 4 мм. в толщину.

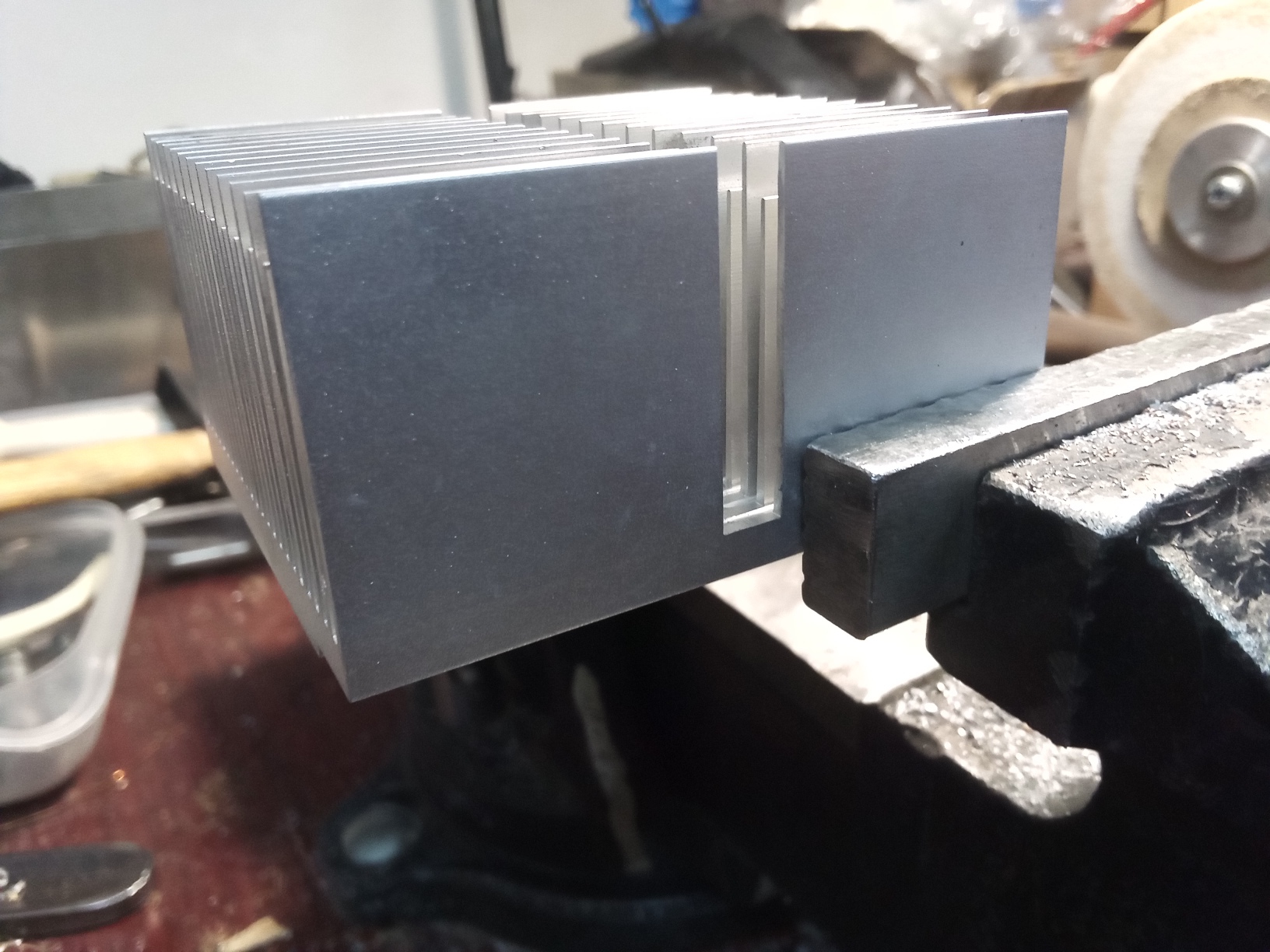

Взял такой радиатор и на ручном фрезерном станке распилил пополам. По пазу со сдвигом, одна часть вплотную к рёбрам. Пилился трудно, слишком мягкий люминий, а фреза на ножевке с мелкими зубьями. big_smile

pantelei4 · 25.11.2025 18:59:19

vlnik пишет:

И центр, над микросхемой чуть заметно грелся всё же сильней, чем края.

В любом случае сильне будет, у нее же не бесконечная теплопроводность, хоть и высокая.

vlnik · 25.11.2025 19:15:18

Стал освобождать место под фото, меня форум выкинул и долго зайти не мог. sad

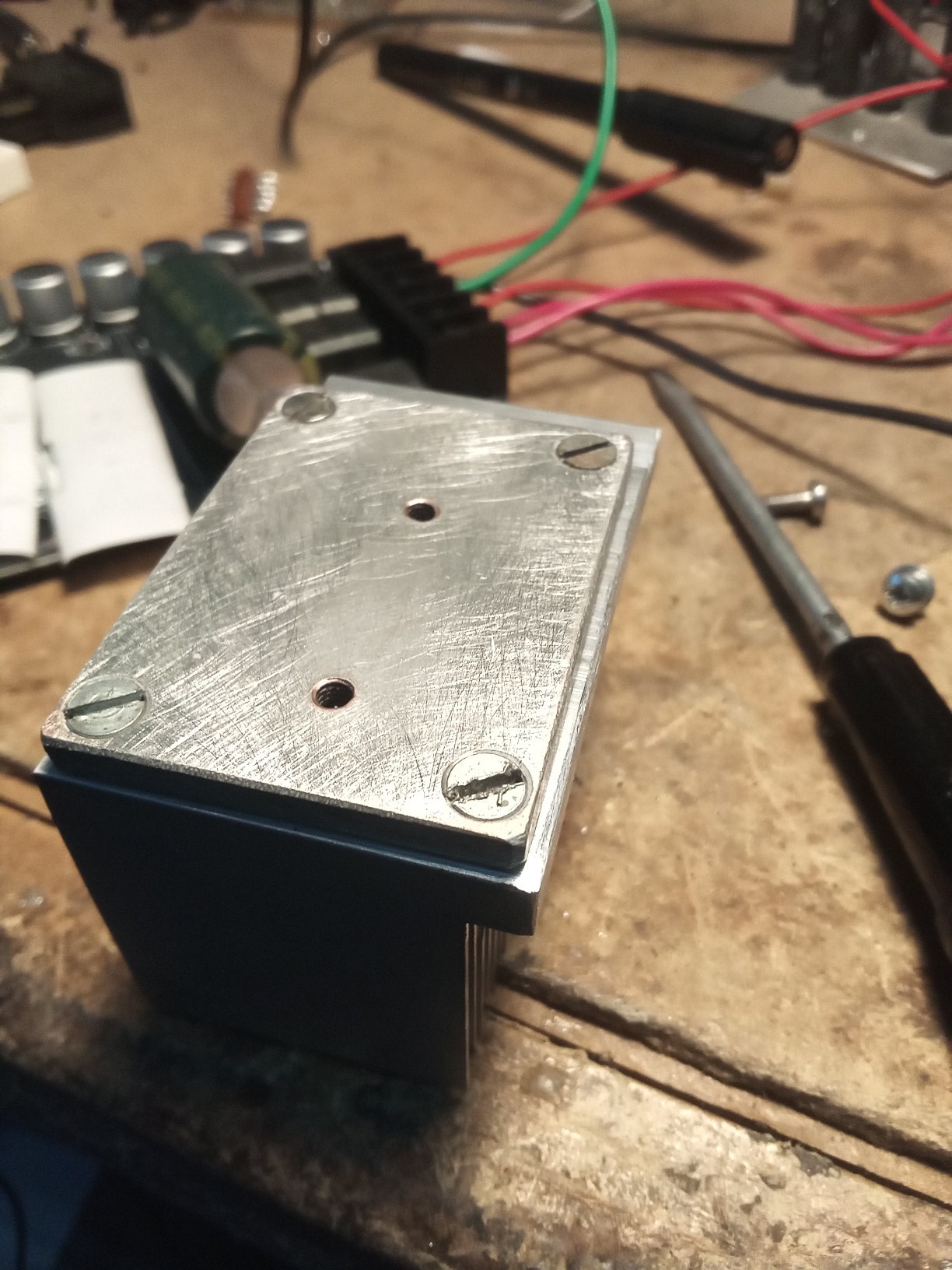

Потом прикрутил медную пластину к люминевуму радиатору.

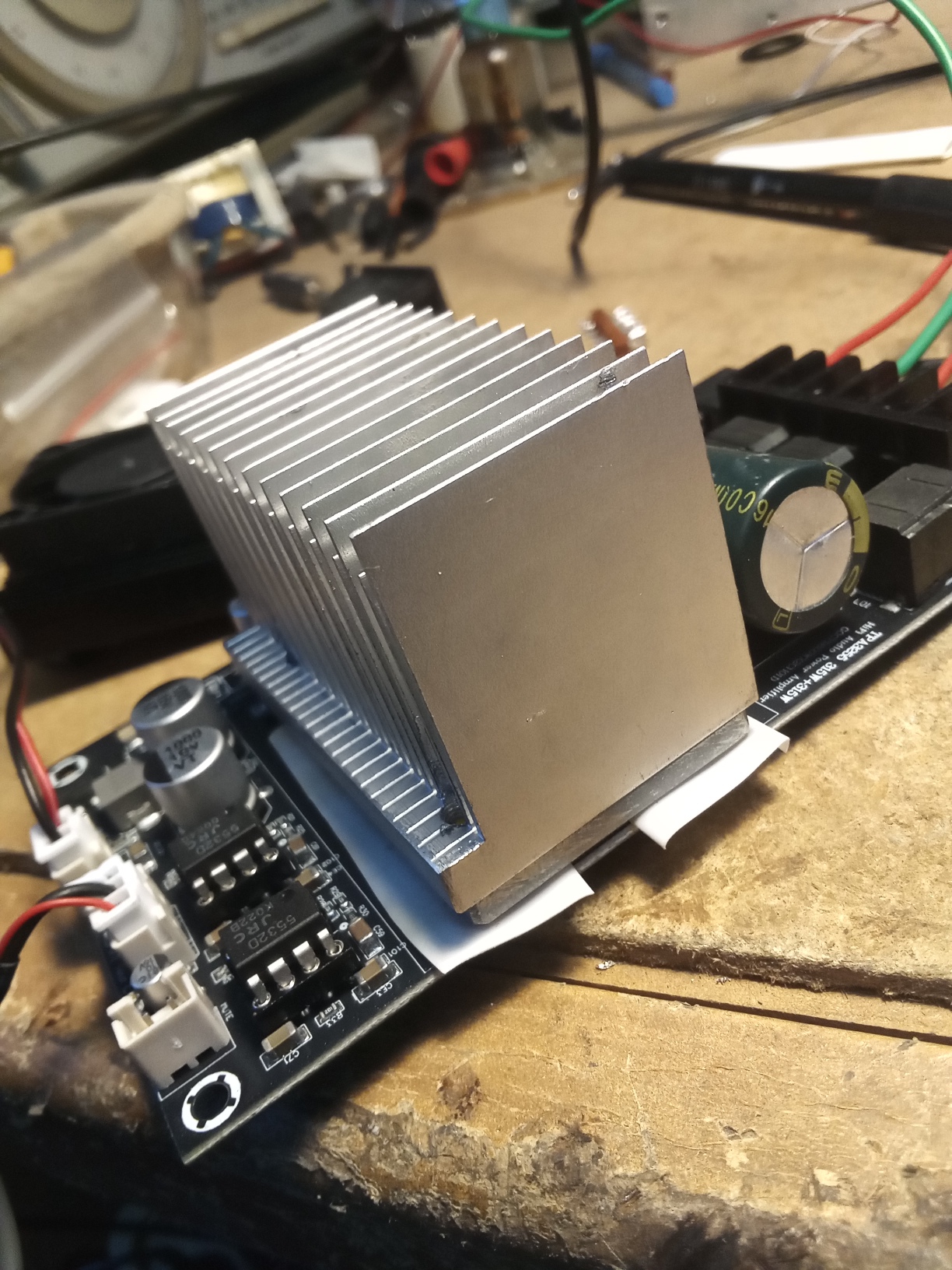

В итоге получилось вот это.
Снизу подложил обрезки термотрубки. Там слишком близко керамические конденсаторы к пластине. Думаю если нажать, замкнёт. А пластина и радиатор самой микросхемы на земле. Еще не окончательная сборка. Прикрутил без пасты, да и толком не от полировал.
В таком виде погонял на 100вт мощности с минуту. Радиатор совсем слегка нагрелся. Просто в нагрузке 20вт. резисторы, задымиись.
Еще там на выходе дроссели собранные из нескольких сердечников каждый, и на одном они болтаются. Думал, будет звенеть. Но вроде не слышно. Но все равно, надо БФу капнуть. Еще не весь выпил.. big_smile

pantelei4 · 25.11.2025 19:51:48

vlnik пишет:

В итоге получилось вот это.

Пойдет, соседей изводить. bash

vlnik · 25.11.2025 20:09:18

Тут операционники в панельках. Можно наслаждатся заменой и кайфовать. Проводя время за кружкой пива в жарких спорах о качестве звука! big_smile

Добавлено спустя 01 мин 30 с:
Надо на проводках вынести (панельки)на переднюю панель, что бы менять не вскрывая корпус. idea
Панельки на панель... big_smile

pantelei4 · 25.11.2025 21:07:03

vlnik пишет:

Надо на проводках вынести (панельки)на переднюю панель, что бы менять не вскрывая корпус.

Есть усилители со стекляной крышкой сверху - открыл и перетыкивай пока наоборт не воткнешь. grob

Добавлено спустя 01 мин 10 с:
140уд1 и уд7 попробуй. idea

vlnik · 26.11.2025 04:06:39

pantelei4 пишет:

140уд1 и уд7 попробуй.

Их уже на золото все сдали. sad

vlnik · 26.11.2025 17:07:53

Пантелеи4, а как ты думаешь, какое входное сопротивление у этого усилителя?
Я сравнивал сегодня обе платы. Та что у тебя(и у меня первая, ZK которая) работает лучше. Сегодня подключил её к 52в. Она наверное в защиту ушла... hmm Не захотела работать. А другая пашет. Но при 48 вольтах, на одинаковой нагрузке, ZK выдает больше мощи. На немного, но больше. Видимо у неё КПД больше. И у неё меньше размах несущей. Видимо фильтры лучше.
