Re: Касетна дека Teac r-888X

Можно попробовать оранжевые и красные светодиоды шунтировать резисторами.

---

Саша

olkogr

Участник

Здесь с 20.05.2022

Сообщений: 71

Re: Касетна дека Teac r-888X

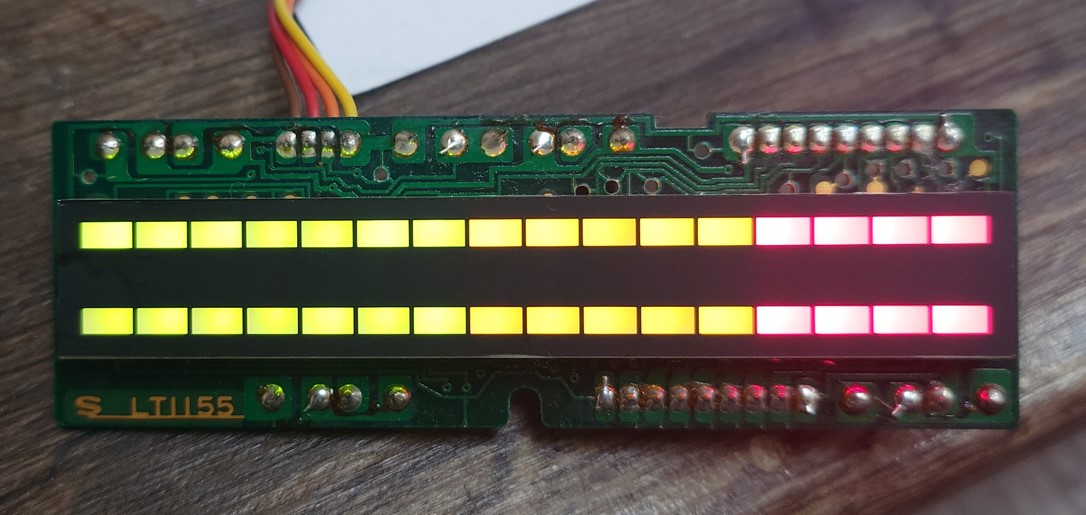

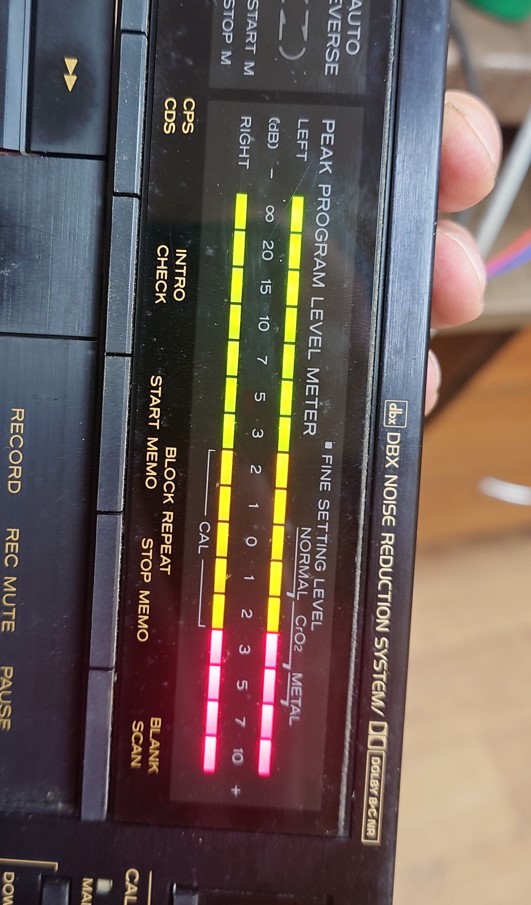

Підібрав світлодіоди. Тепер яскравість рівна. Правда фото не передає суттєву різницю між зеленим і жовтим. Насправді вона дуже велика.

olkogr

Участник

Здесь с 20.05.2022

Сообщений: 71

Re: Касетна дека Teac r-888X

Привіт усім. Закінчив я роботу з цифровою частиною магнітофону, а також платами індикації і управління. Залишилось перевірити параметри аналогової частини і відлаштувати.
www.youtube.com/watch?v=DrRcFt0B0gU

Омельян

Всегда

Откуда: Poltava,UA.

Здесь с 23.07.2007

Сообщений: 2,027

Re: Касетна дека Teac r-888X

Дякую. Чекаю нових відео. Успіхів.

Отредактировано Омельян (19.05.2025 22:03:24)

---

«...Никогда и ничего не просите! Никогда и ничего, и в особенности у тех, кто сильнее вас. Сами предложат и сами всё дадут»
                                                                             М.А.Булгаков

y_b_d

Ветеран

Откуда: Украина, Горловка

Здесь с 08.01.2013

Сообщений: 409

Re: Касетна дека Teac r-888X

Хорошо, что кнопки нормальные. Китайские мне не нравятся тем, что у них намного
большее усилие нажатия. А выпаивать их легко, если нагревать два соседних вывода
и вытаскивать их из платы.

Движковые переменные резисторы можно почистить, не выпаивая, но вначале надо
очистить их от пыли с помощью ваты и растворителя.

olkogr

Участник

Здесь с 20.05.2022

Сообщений: 71

Re: Касетна дека Teac r-888X

Дякую. Чекаю нових відео. Успіхів.

Дякую, часу дуже мало вільного, але обов'язково буду показувати щось цікаве.

Добавлено спустя 04 мин 59 с:

Хорошо, что кнопки нормальные. Китайские мне не нравятся тем, что у них намного
большее усилие нажатия. А выпаивать их легко, если нагревать два соседних вывода
и вытаскивать их из платы.

Движковые переменные резисторы можно почистить, не выпаивая, но вначале надо
очистить их от пыли с помощью ваты и растворителя.

Так, я купив спочатку кнопки звичайні, вони не те щоб важче натискаються, а просто невнятно якось. Ще купив омрон, з точно таким зусиллям (коричнева кнопочка), але вони мені менш сподобались оригінальних. Є омрон золочений, але і ціна в них золочена). І знайшов на ібеї продавця цих кнопок, які також йдуть на клавішні електронні синтезатори як виявилось. А там тільки оригінал як ви розумієте. Купив їх, і бомба, навіть логотип ззаду такий же.
З приводу випайки, пробував і так і сяк, можна легко пошкодити доріжки плати, це ж все таки гетинакс. Ще й без металізації, коротше легше викусити.
Резистори міряв стрілочником , проблем не виявилось, промив спиртом і змастив. Наразі не розбирав їх.
