Новый старый осциллограф с1-94/3

vlnik · 30.11.2025 17:32:05

Оставь на вторник. В понедельник тоже опасно..

pantelei4 · 30.11.2025 17:50:48

y_b_d, как думаешь без питания входы чипа защищены?
Провел измерения входного сопротивления, вывод - при переключении на скоп входное сопротивление мультика бесконечность, значит питание снимается. hmm
Всегда опасаюсь без питания подключать измерительные приборы к вольтажным цепям.

Добавлено спустя 05 мин 22 с:
По картинке видно с разъема мультика через два резистора по 5МЕГ идет прямо в чип без ограничителей, а микросхема уже коммутирует нижнее сопротивление делителя. Т.о потенциал на ноге вырастет пока не откроются защитные диоды до уровня питания в чипе по входу, если они там есть.

y_b_d · 30.11.2025 18:10:59

pantelei4 пишет:

Т.о потенциал на ноге вырастет пока не откроются защитные диоды до уровня питания в чипе по входу, если они там есть.

Они всегда есть, но возможна одна проблема: через открывшийся верхний диод входное напряжение
будет поступать в цепь питания. Ток вроде бы безопасный, и защелкиваться там нечему - на входе коммутатор,
но на всякий случай можно припаять стабилитрон в цепь питания.

vlnik · 30.11.2025 18:12:18

pantelei4 пишет:

Т.о потенциал на ноге вырастет пока не откроются защитные диоды до уровня питания в чипе по входу, если они там есть.

Поставь дополнительные. На входе в чип.

y_b_d · 30.11.2025 18:17:23

vlnik пишет:

Поставь дополнительные. На входе в чип.

Во-первых, они не нужны, во-вторых, возрастет входная емкость.

pantelei4 · 30.11.2025 18:22:49

y_b_d пишет:

Они всегда есть, но возможна одна проблема: через открывшийся верхний диод входное напряжение
будет поступать в цепь питания.

Тоже так думаю. Это ведь проблема не только моего случая, а выключенного любого мультика вааще.
Там будут микроамперы, питания не наберет, думаю безопасно.

pantelei4 · 15.12.2025 22:19:04

С горем пополам вскрыл поциента. Проблема пришла откуда не ждали. У этого мультископа входная емкость меняется при переключении пределов В/дел. На одном пределе недокомпенсация делителя, на менее чувствительном перекомпенсация, в терпимых пределах. Получилось 10МОм и 2.2пик, кабеля то нету. Со щупов мультика полосу 10МГц закрывает, дальше получается подъем.

vlnik · 16.12.2025 18:04:18

pantelei4 пишет:

Получилось 10МОм и 2.2пик, кабеля то нету. Со щупов мультика полосу 10МГц закрывает, дальше получается подъем.

Так это же хорошо!
Лично для моих целей 10мгц. за глаза.
Заказал себе повторно такой. С первым облом вышел.

pantelei4 · 16.12.2025 20:16:42

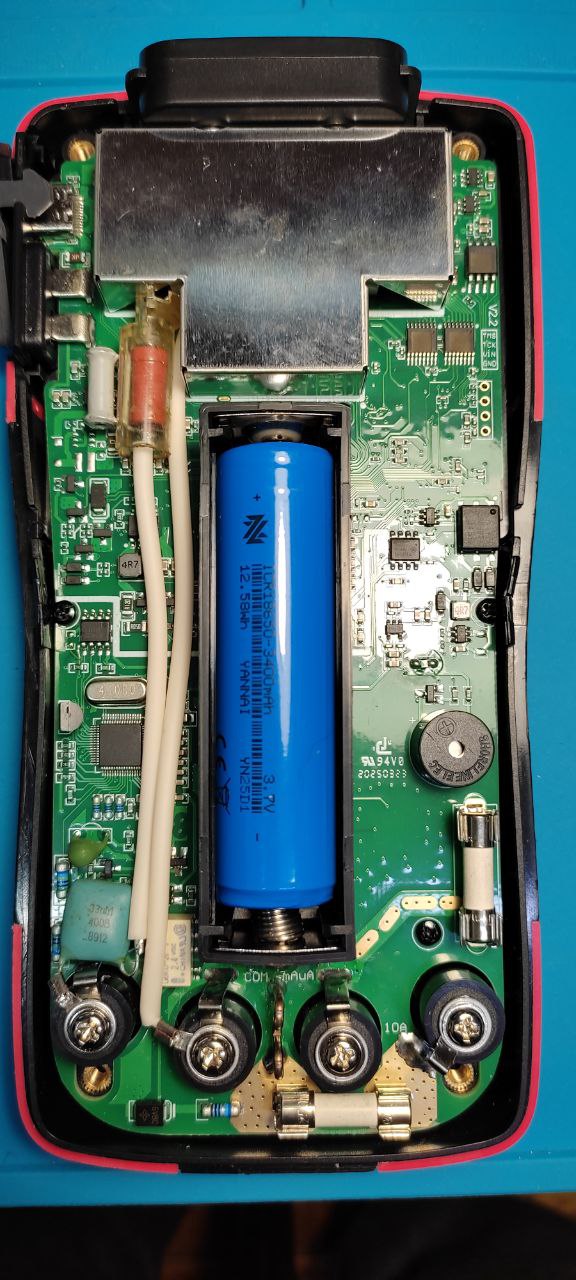

Если будешь переделовать вот тебе картинка моего.

vlnik · 17.12.2025 03:23:15

Надо сперва его в руки заполучить..
