#1231 05.10.2025 21:06:00

pantelei4
албанец
Откуда: Мелитополь
Здесь с 09.12.2005
Сообщений: 5,090
Windows 10Chrome 140.0

Re: Ломаем предубеждения и стереотипы

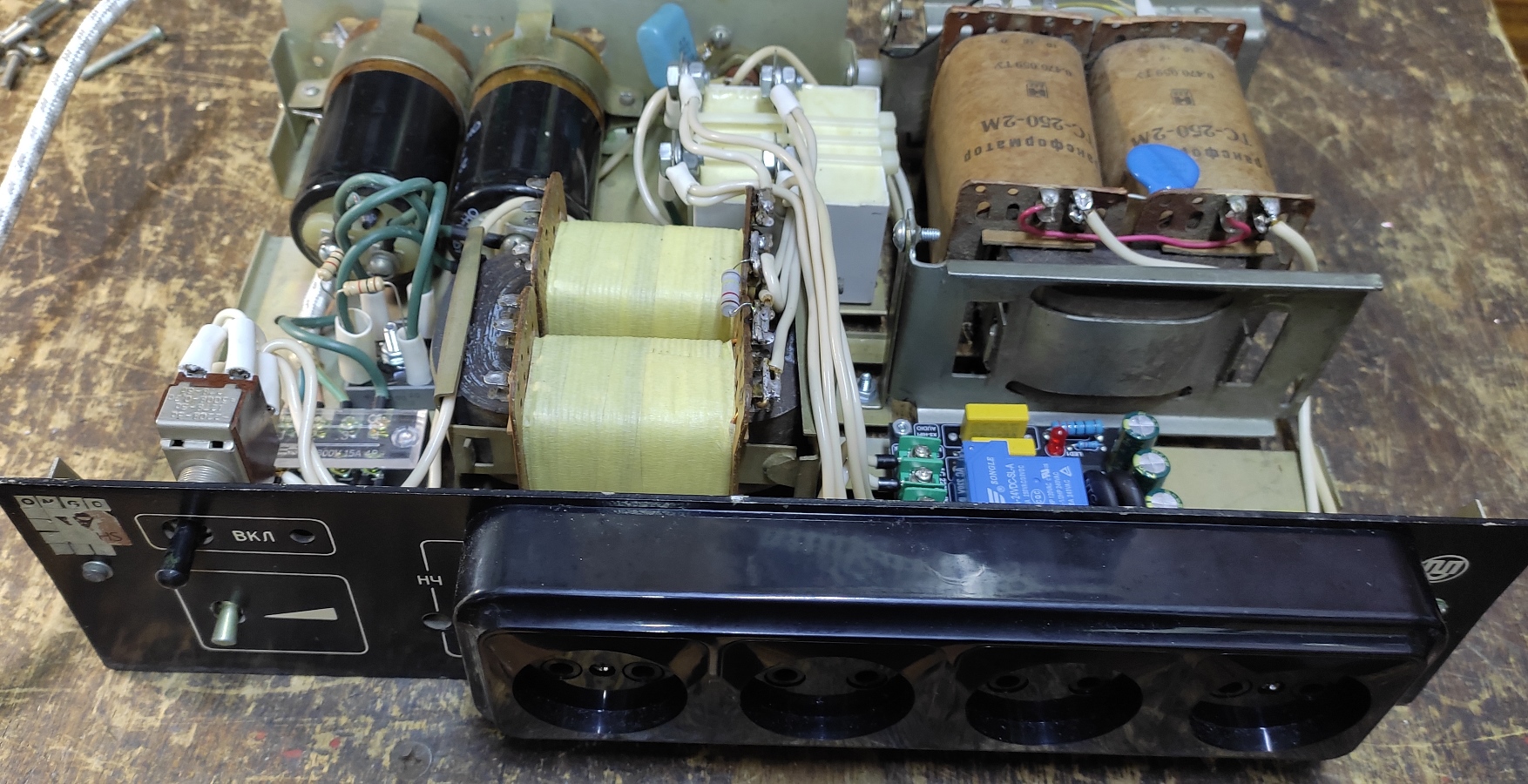

Сваял сетевой фильтр в корпусе от светомузыки. Содержит переключатель разворота фазы, фильтр постоянки, синфазный CLC фильтр, развязывающий транс 220/220 на ТС250, софт старт. mini_Filtr-qKRm.jpg

Вне форума

#1232 05.10.2025 21:48:24

Омельян
Всегда
Откуда: Poltava,UA.
Здесь с 23.07.2007
Сообщений: 2,109
Windows 10Chrome 109.0

Re: Ломаем предубеждения и стереотипы

Поздравляю!


«...Никогда и ничего не просите! Никогда и ничего, и в особенности у тех, кто сильнее вас. Сами предложат и сами всё дадут»
                                                                             М.А.Булгаков

Вне форума

#1233 05.10.2025 22:05:58

pantelei4
албанец
Откуда: Мелитополь
Здесь с 09.12.2005
Сообщений: 5,090
Windows 10Chrome 140.0

Re: Ломаем предубеждения и стереотипы

Спасибо Юра, полезная вещь, только транс гудит маленько.

Вне форума

#1234 05.10.2025 22:10:47

Омельян
Всегда
Откуда: Poltava,UA.
Здесь с 23.07.2007
Сообщений: 2,109
AndroidChrome 140.0

Re: Ломаем предубеждения и стереотипы

И у меня гудел. Надо склеивать подковы.


«...Никогда и ничего не просите! Никогда и ничего, и в особенности у тех, кто сильнее вас. Сами предложат и сами всё дадут»
                                                                             М.А.Булгаков

Вне форума

#1235 05.10.2025 22:15:16

pantelei4
албанец
Откуда: Мелитополь
Здесь с 09.12.2005
Сообщений: 5,090
Windows 10Chrome 140.0

Re: Ломаем предубеждения и стереотипы

Омельян пишет:

Надо склеивать подковы.

Я его не разбирал даже, перекоммутировал обмотки  и все. Гудежь несильный, обычный, но он есть и раздражает.

Добавлено спустя 38 с:
У него холостой ход большой, как не клей будет гудеть.  banghead

Вне форума

#1236 05.10.2025 22:22:20

y_b_d
Ветеран
Откуда: Украина, Горловка
Здесь с 08.01.2013
Сообщений: 427
Windows 10Chrome 109.0

Re: Ломаем предубеждения и стереотипы

pantelei4 пишет:

У него холостой ход большой

А какую-нибудь вторичку добавить к первичке?

Вне форума

#1237 05.10.2025 22:37:42

pantelei4
албанец
Откуда: Мелитополь
Здесь с 09.12.2005
Сообщений: 5,090
Windows 10Chrome 140.0

Re: Ломаем предубеждения и стереотипы

y_b_d пишет:

А какую-нибудь вторичку добавить к первичке?

Тогда 220 на выходе не будет, все вторички последовательно - тютелька в тютельку.

Добавлено спустя 02 мин 48 с:
Кстати основной в токе ХХ ток намагничивания - индуктивный, так он легко компенсируется кондерами синфазника 2мкФ и становится в разы меньше со стороны сети. Но гудежь от этого не уменьшается, как и от фильтра постоянки. Даже неизвестно что гудит, магнитопровод или катушки. Вспомни любой ламповый телик, у всех трансы гудели мал-мала.

Добавлено спустя 07 мин 12 с:
Через развязку не основное питание для ум, а вспомогательное, для разных девайсов. Транс выключается тумблером. Розетки спереди с разным назначением, первые две простые от синфазника, третья с добавлением фильрта постоянки и крайняя от развязки.
Можно и в лабораторных целях использовать, когда музон надоест.  cool

Вне форума

#1238 05.10.2025 23:09:49

Jaxon
радиолюбовник
Откуда: Николаев
Здесь с 22.01.2004
Сообщений: 3,091
AndroidChrome 140.0

Re: Ломаем предубеждения и стереотипы

Сделай опалубку для транса и эпоксидкой залей.

Вне форума

#1239 06.10.2025 01:39:46

adsh
Реалист
Откуда: Киев
Здесь с 16.01.2004
Сообщений: 4,921
Сайт
Windows XPOpera 12.18

Re: Ломаем предубеждения и стереотипы

pantelei4 пишет:

Сваял сетевой фильтр в корпусе от светомузыки.

О - молодец  good .

Только китайских софт старт - дважды неправильный. Нужно, не коротить минимум падения напряжения, а переключать нагрузку, с резистора на фазу - тогда окислы, на контактах реле, точно сразу пробьёт. И - терморезисторы мгновенно не остывают, а сеть может моргать. Хороший ПЭВ туда куда лучше пойдёт, но дороже.

В конструкции есть некий абсурд - фильтр постоянки нужен низкоомному трансу, а развязывающий транс должен быть его, на порядок мощнее pooh_on_ball .

Jaxon пишет:

Сделай опалубку для транса и эпоксидкой залей.

Она не залезет, во все щели сердечника и обмоток banghead .

Если нужно угомонить, без переделки, то можно пропитать лаком, для обмоток электрических машин, лучше - под вакуумом. Лак - куда более жидкий и проникающий, чем эпоксидка. Его даже можно разбавить и пропитать несколько раз.


Саша

Вне форума

#1240 06.10.2025 08:22:51

pantelei4
албанец
Откуда: Мелитополь
Здесь с 09.12.2005
Сообщений: 5,090
Windows 10Chrome 140.0

Re: Ломаем предубеждения и стереотипы

adsh пишет:

В конструкции есть некий абсурд - фильтр постоянки нужен низкоомному трансу, а развязывающий транс должен быть его, на порядок мощнее

Усилок через транс не включон, а только через фильтр от постоянки. Транс для развязки маломощных потребителей, поставил на амортизатор гудит почти не слышно.

adsh пишет:

Только китайских софт старт - дважды неправильный. Нужно, не коротить минимум падения напряжения, а переключать нагрузку, с резистора на фазу - тогда окислы, на контактах реле, точно сразу пробьёт.

Китайский пойдет, там задержка пол секунды, на слух заметно что напряжение ещо не достигло номинала и есть толчок при включении реле. Он неправильный своей простотой, реле питается плавно нарастающим напряжением без управления, но работает.

Добавлено спустя 02 мин 19 с:

adsh пишет:

И - терморезисторы мгновенно не остывают, а сеть может моргать.

Они и нагреться то за время задержки не успевают, а когда реле сработает, то ток идет мимо.

Вне форума
